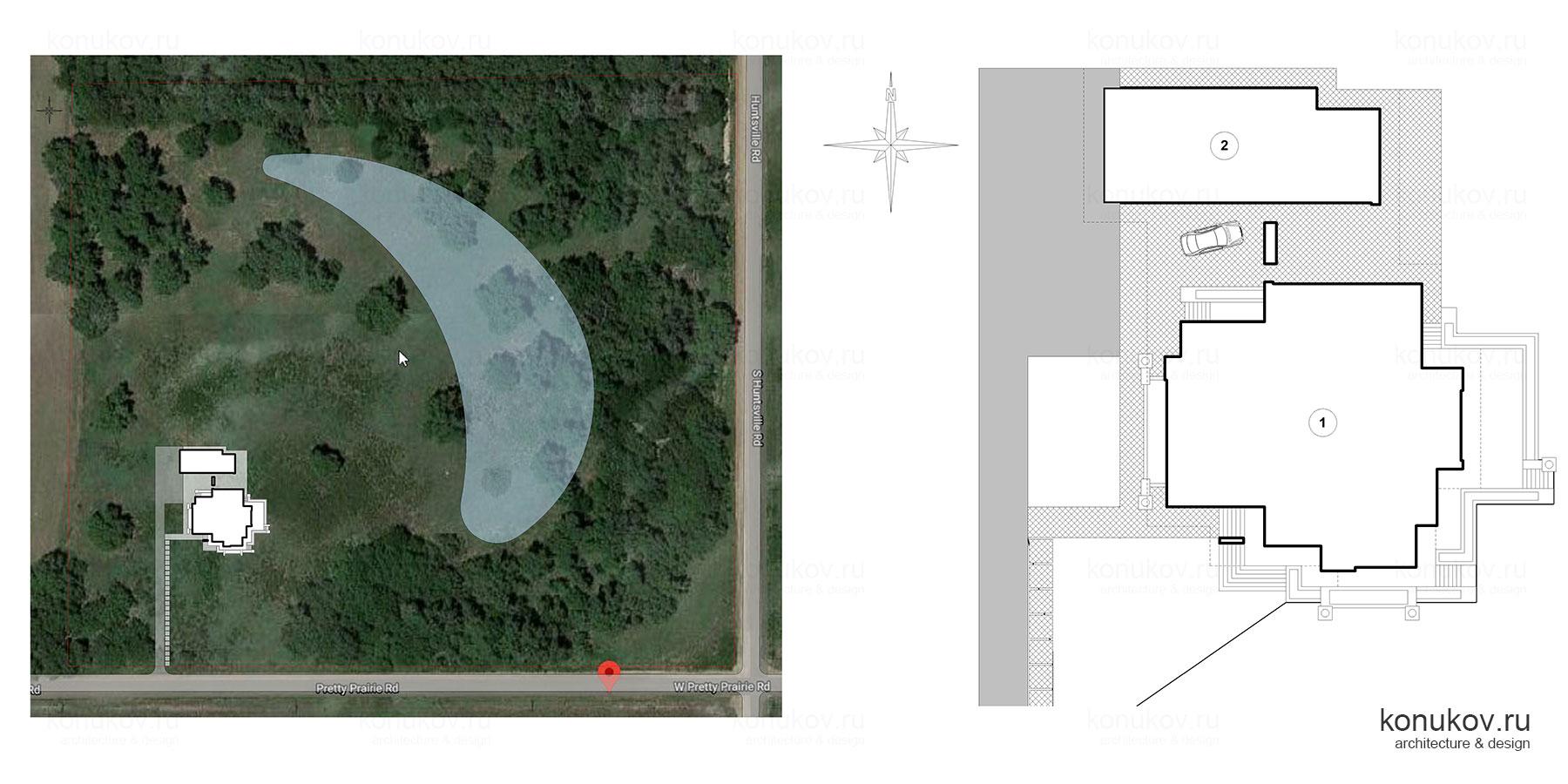

Генплан
1. Жилой дом с плоской кровлей. 2. Сауна. 3. Гараж

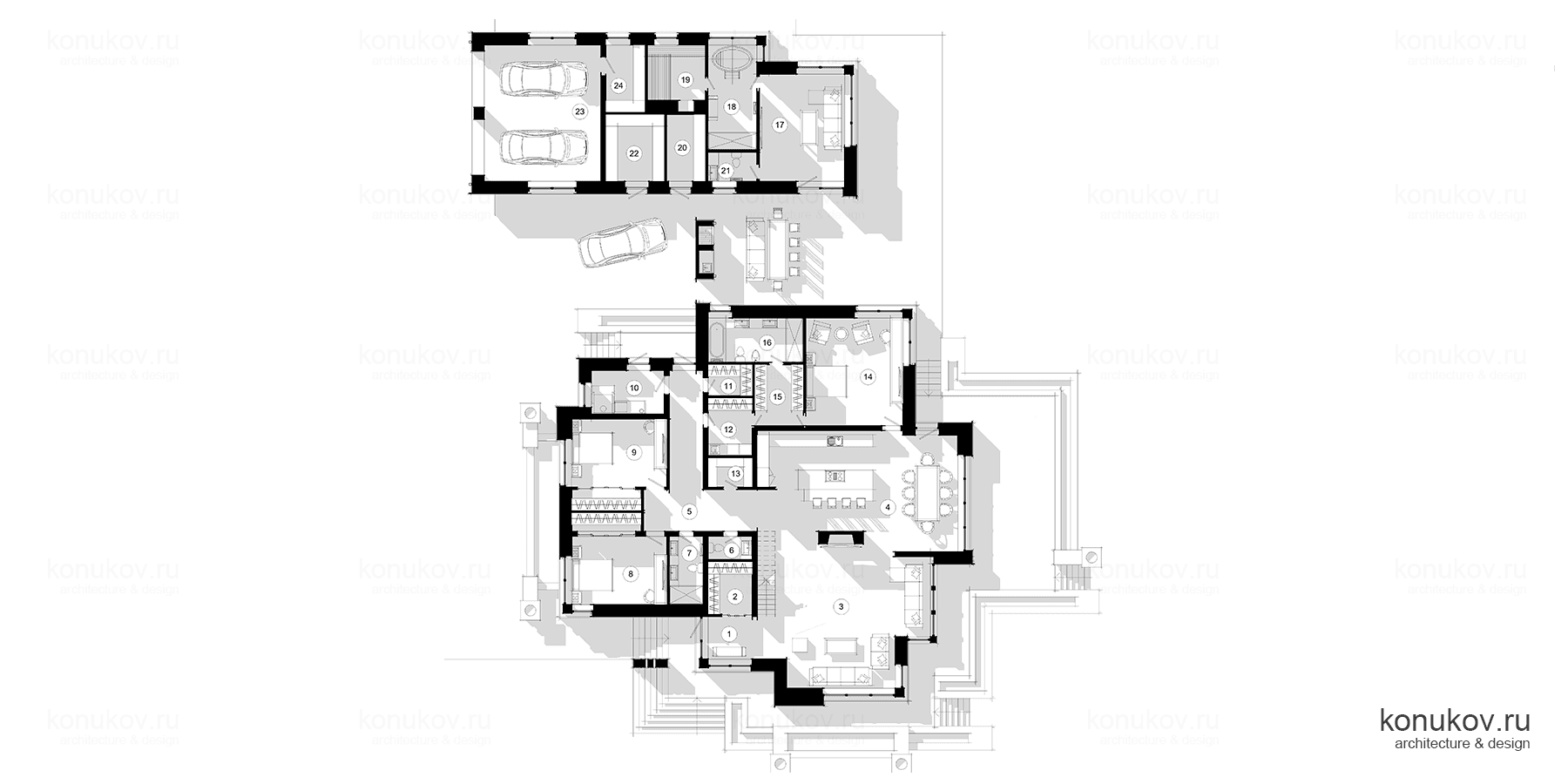

План 1 эт.
1 Холл 5.0м2. 2 Гардеробная 6.1м2. 3 Гостиная 54.7м2. 4 Кухня-столовая 62.6м2. 5 Коридор 22.7м2. 6 Туалет 2.7м2. 7 Ванная 6.1м2. 8 Спальня 21.4м2. 9 Спальня 21.4м2. 10 Котельная 8.4м2. 11 Кладовая 3.6м2. 12 Постирочная 6.7м2. 13 Кладовая 3.4м2. 14 Мастер-спальня 27.6м2. 15 Гардеробная 7.8м2. 16 Ванная 11.1м2. 17 Комната отдыха 24.1м2. 18 Моечная 13.6м2. 19 Баня 10.3м2. 20 Топочная 6.9м2. 21 Туалет 3.8м2. 22 Кладовая садового инвентаря 10.3м2. 23 Гараж 42.0м2. 24 Кладовая 6.9м2.

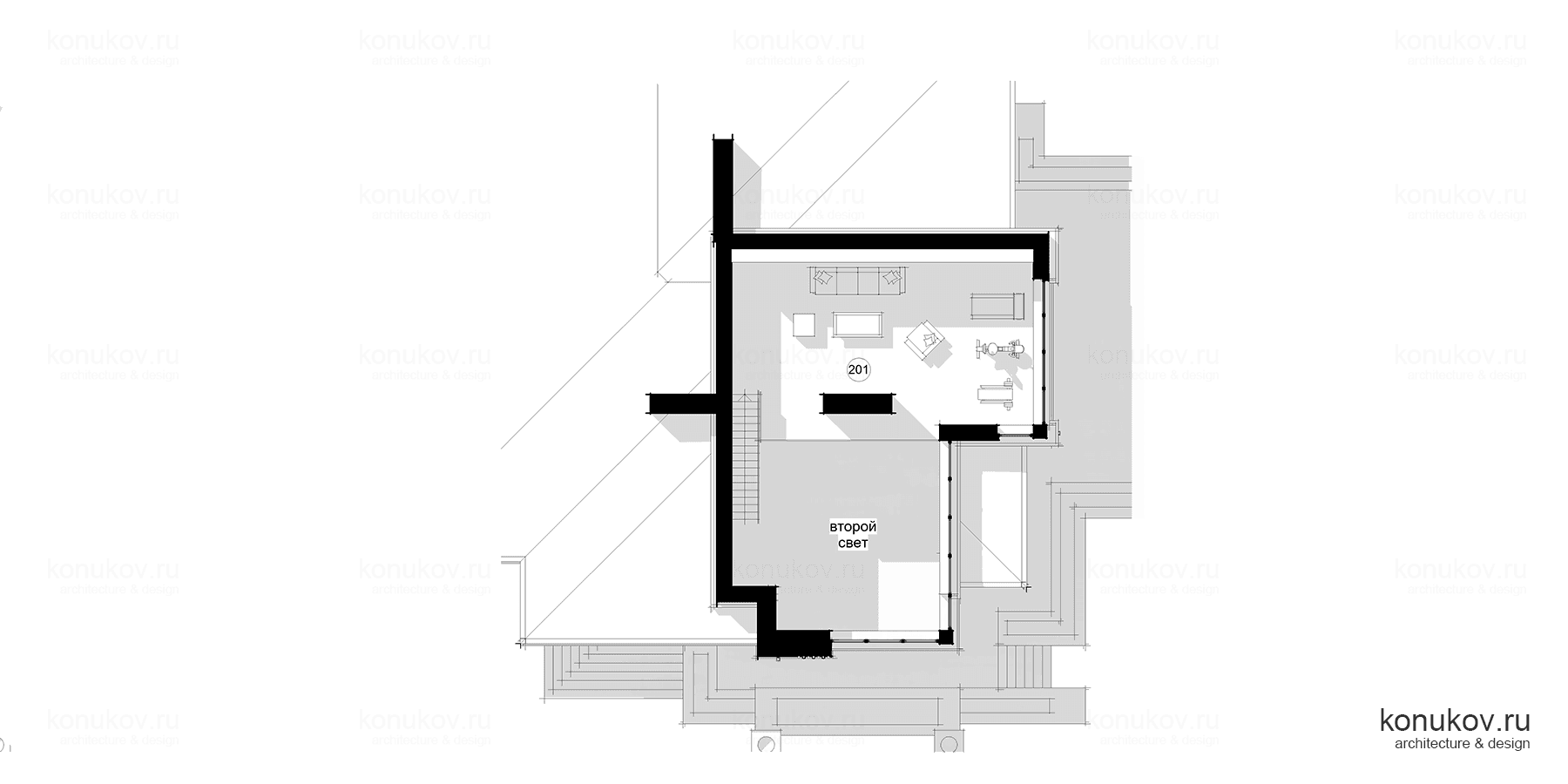

План 2 эт.
201 Антресоль 64.4м2.

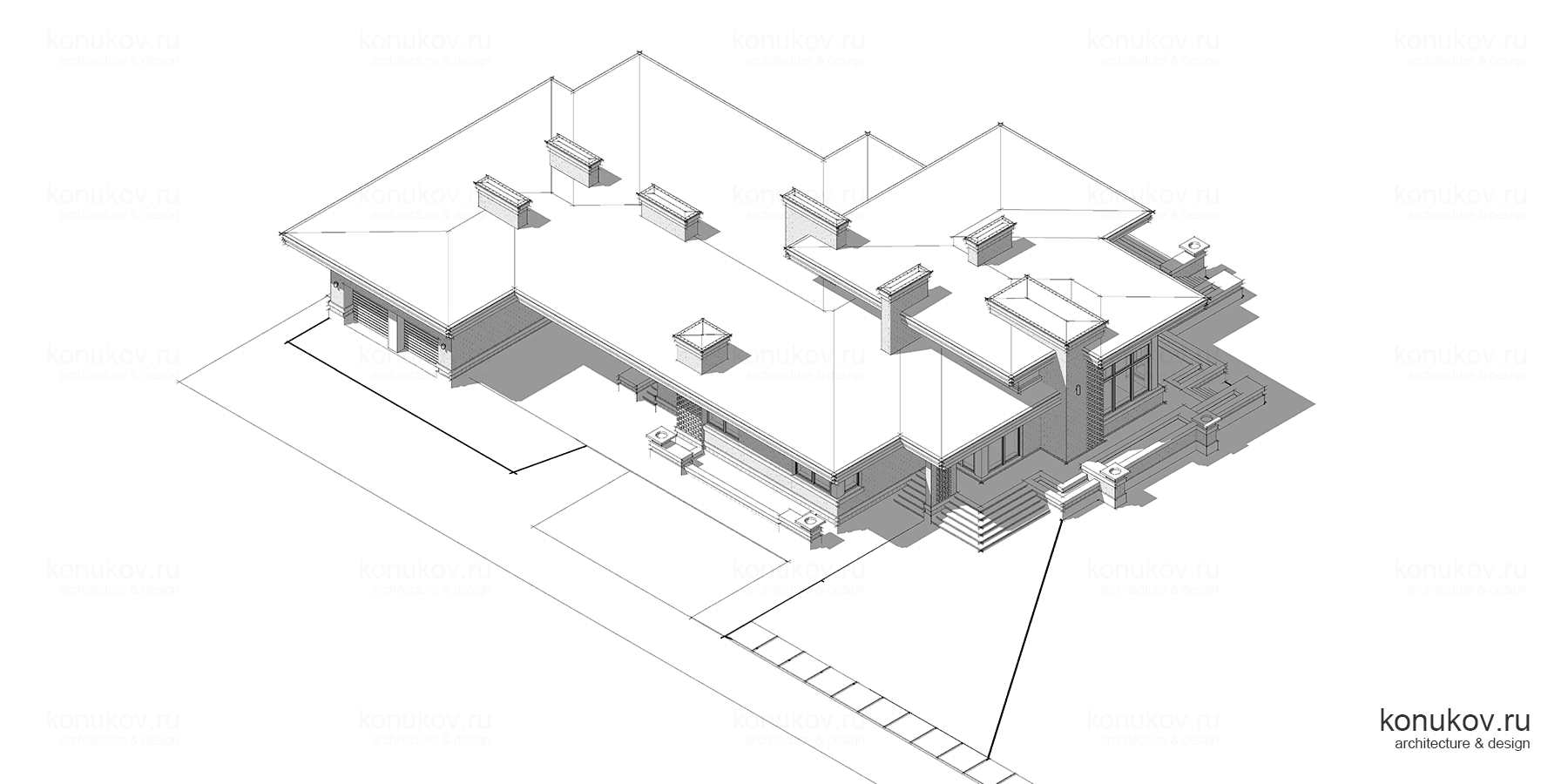

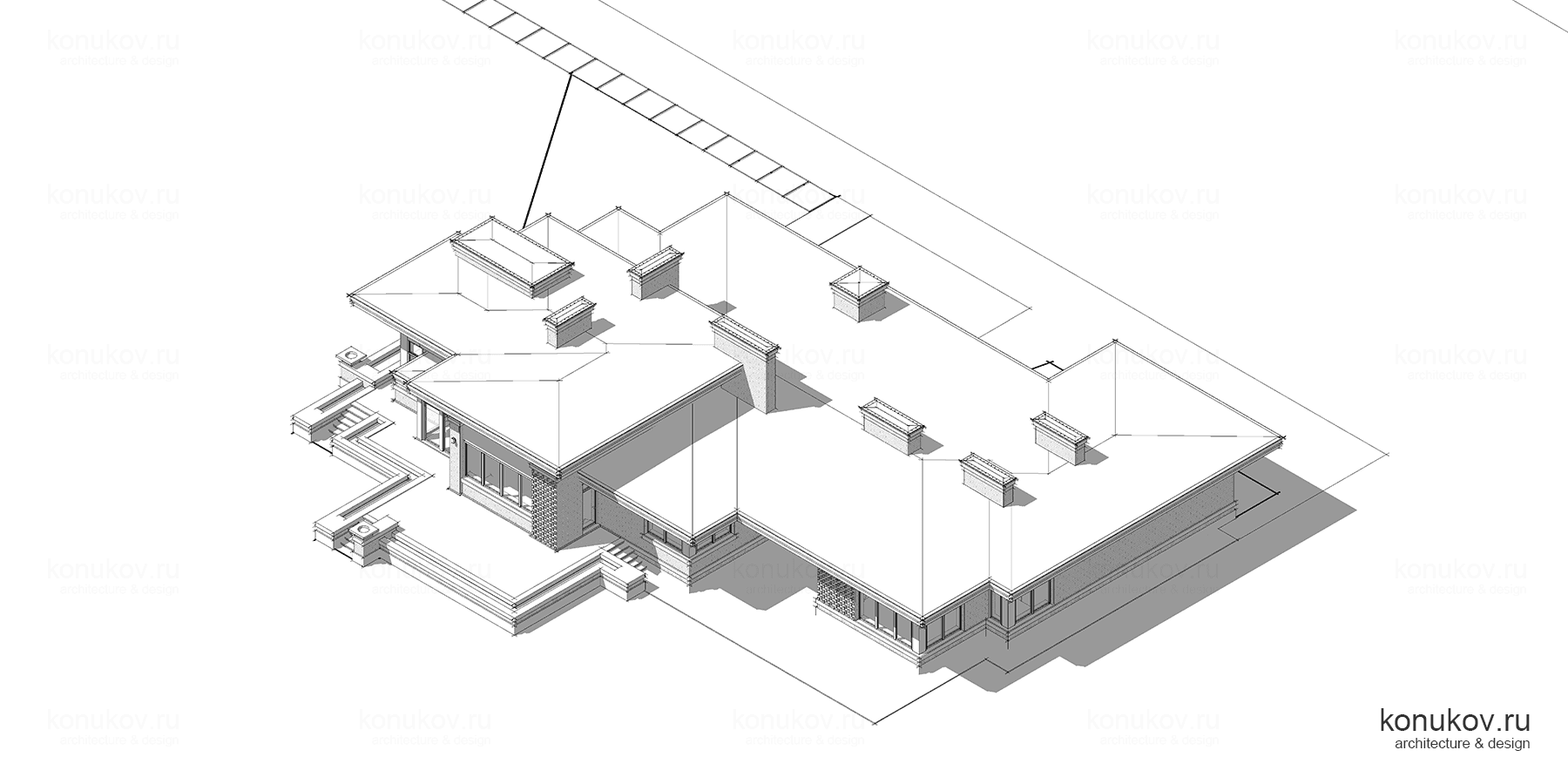

Изометрия
Изометрия

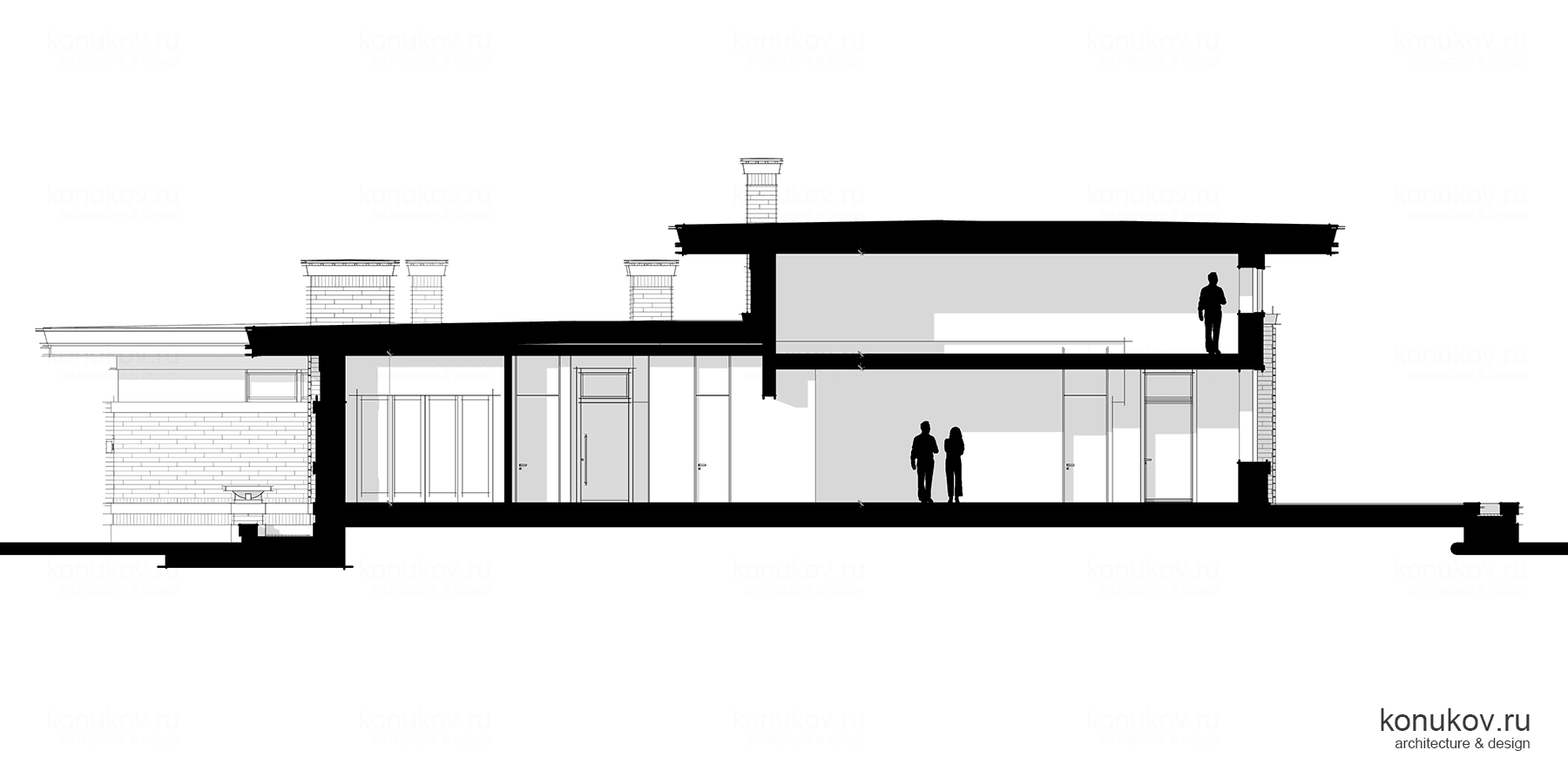

Разрез 1-1

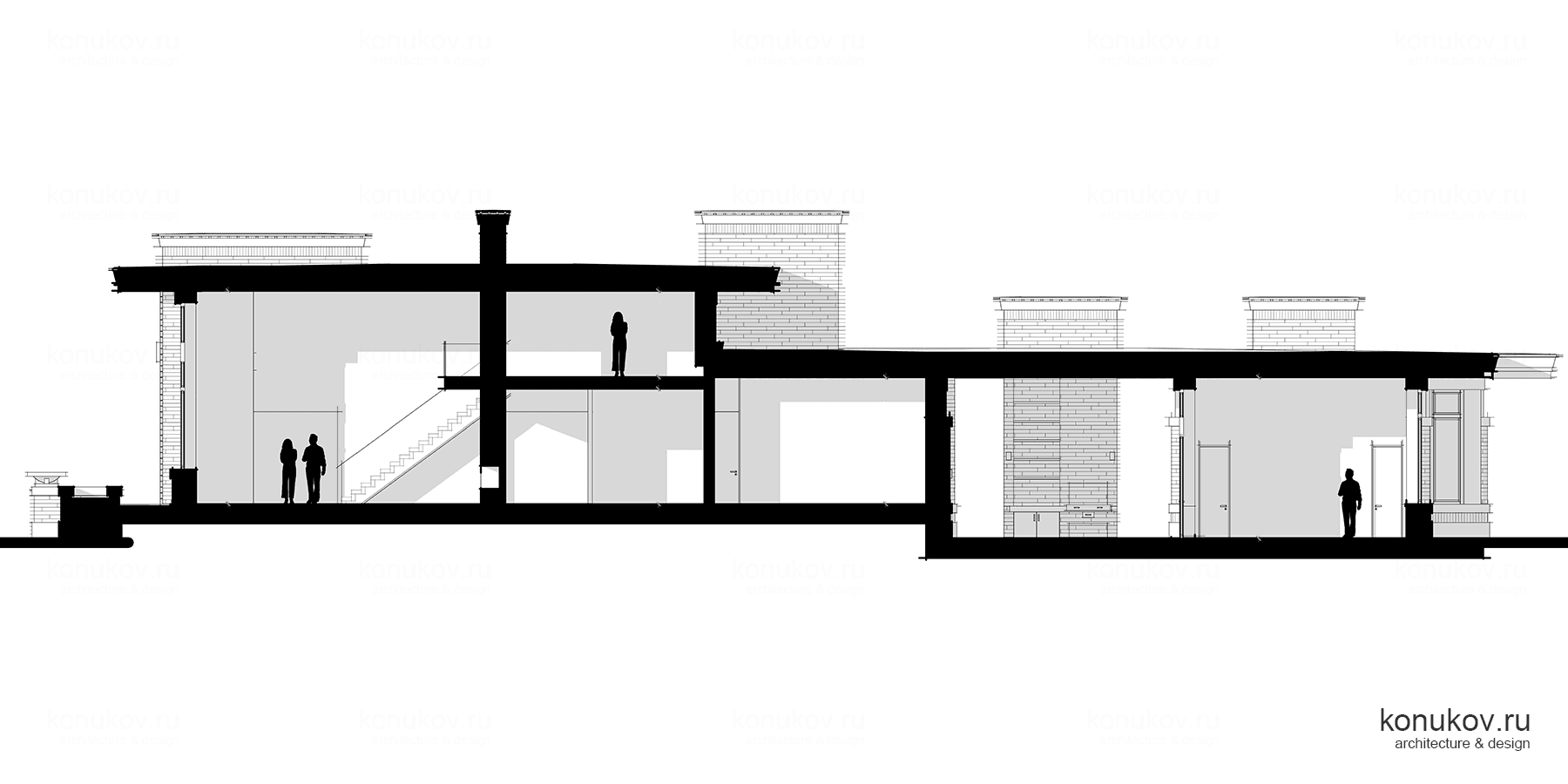

Разрез 2-2

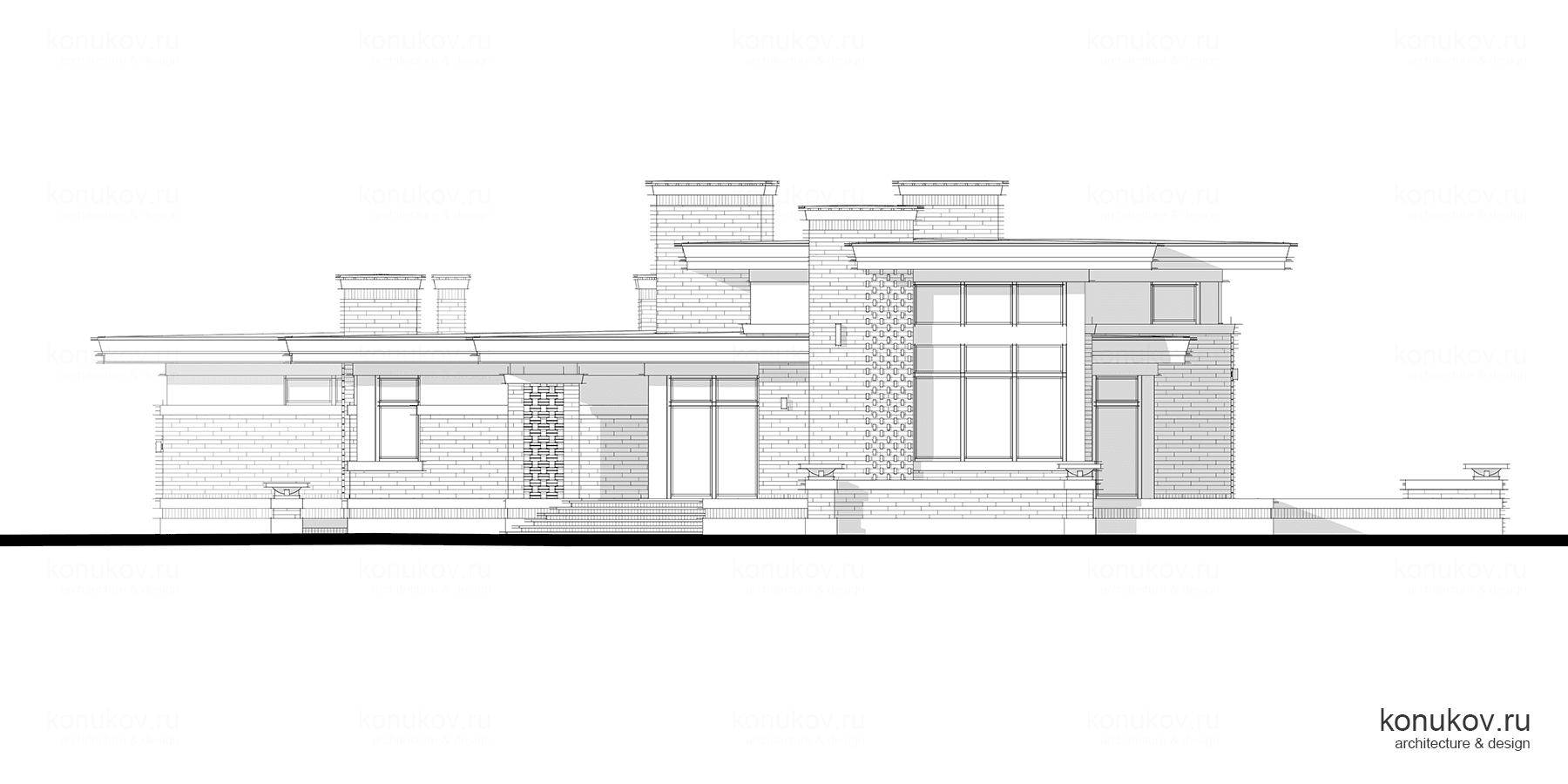

Фасад 1

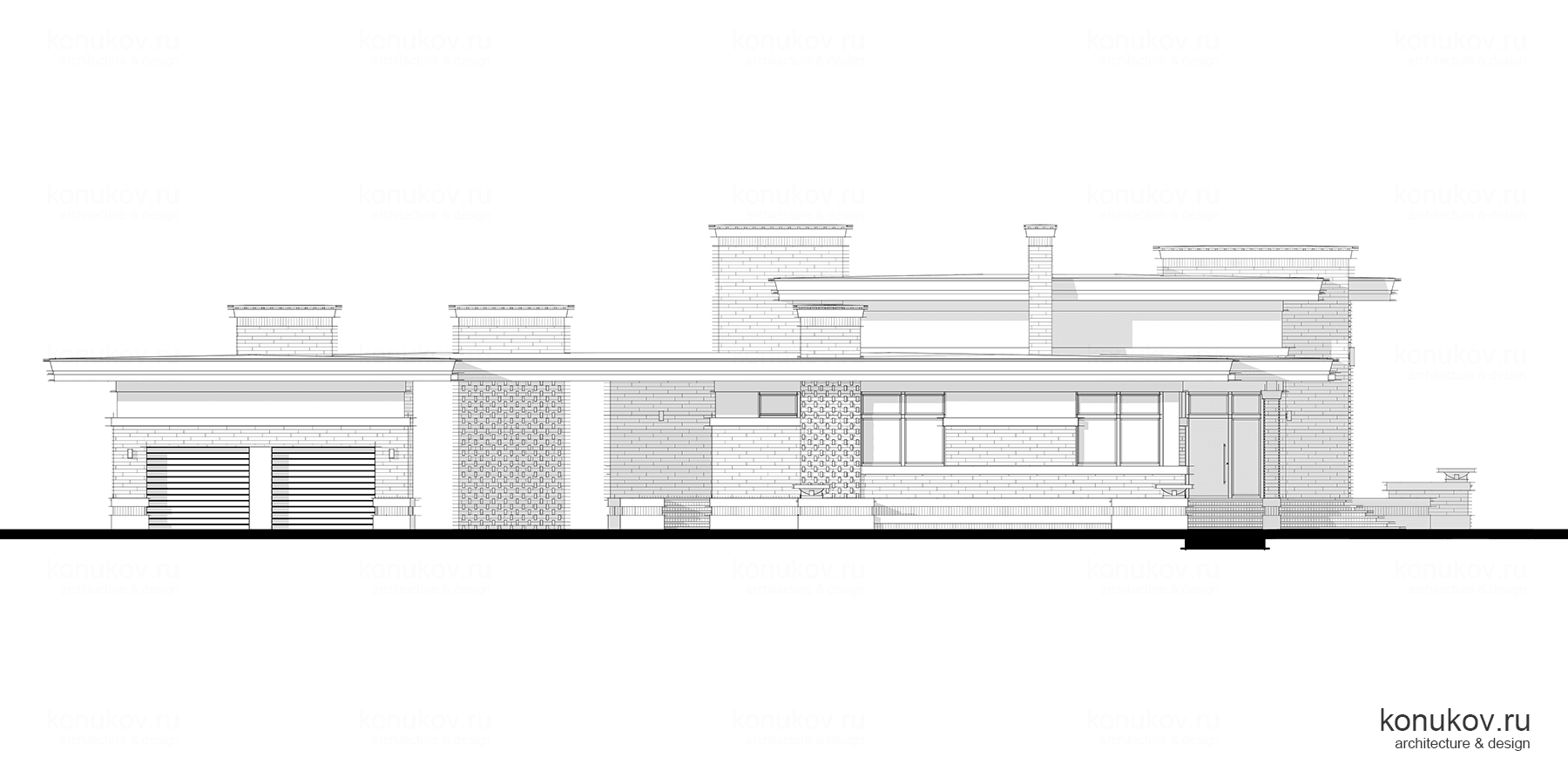

Фасад 2

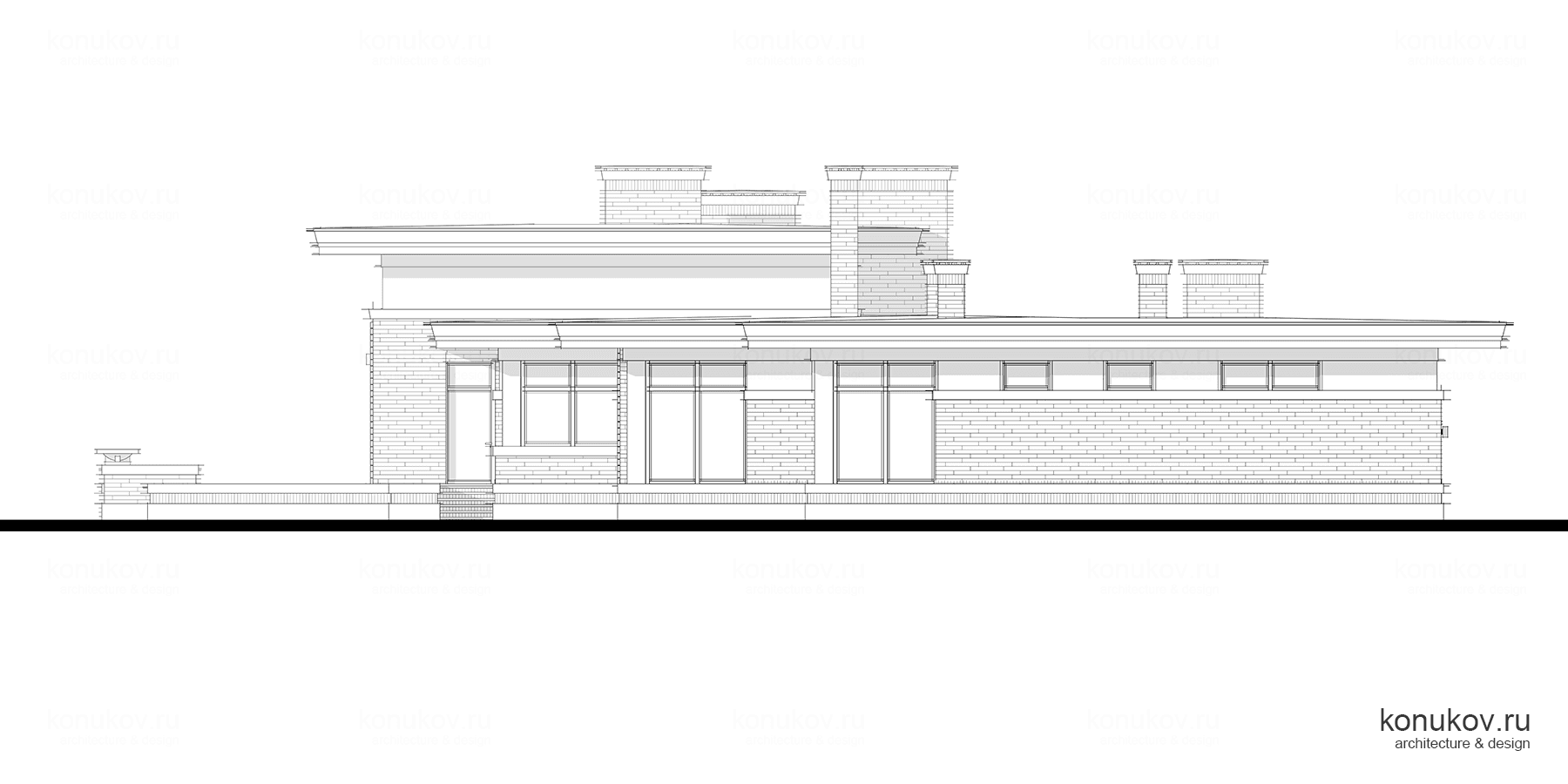

Фасад 3

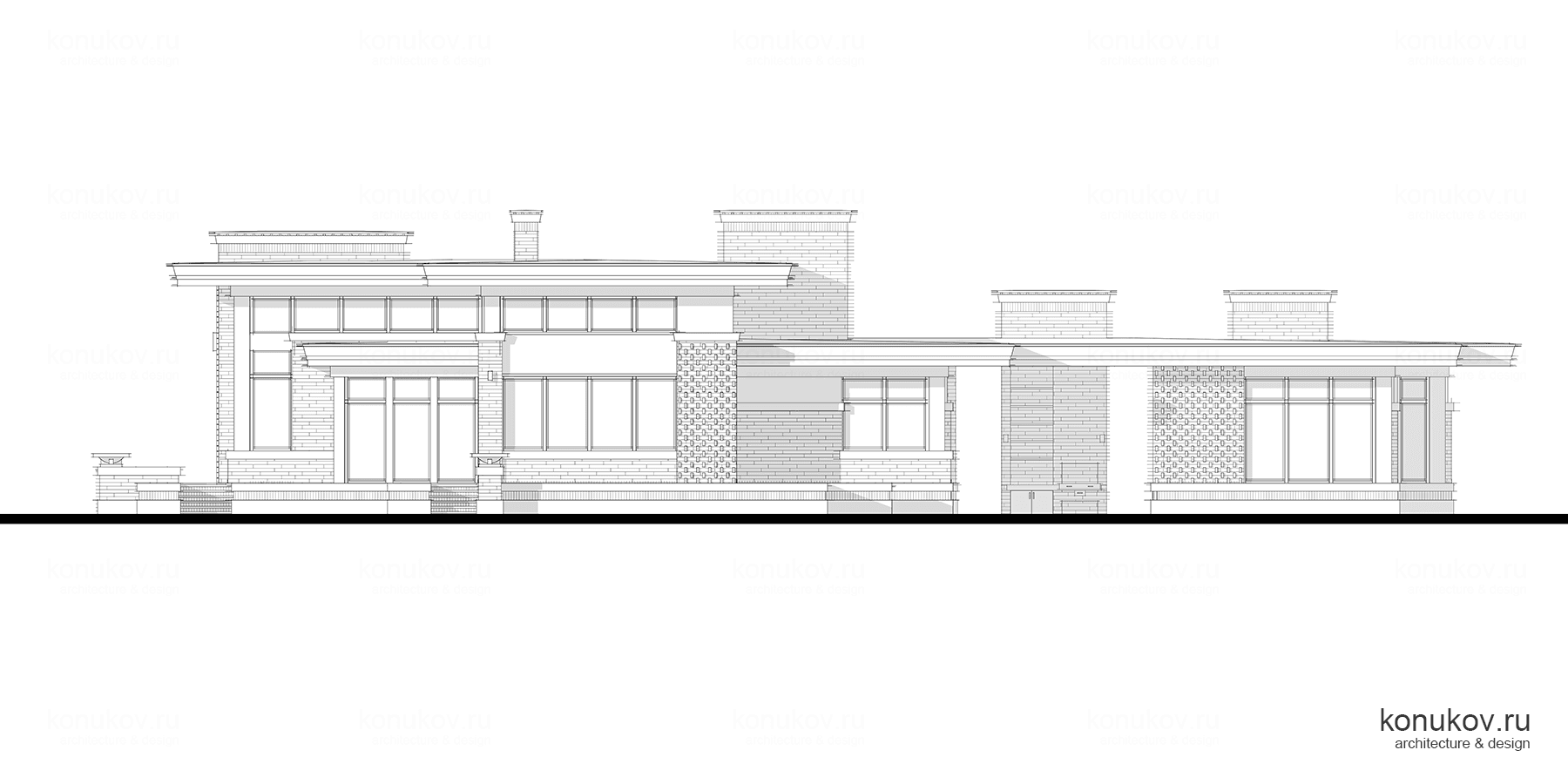

Фасад 4
