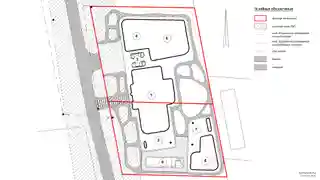

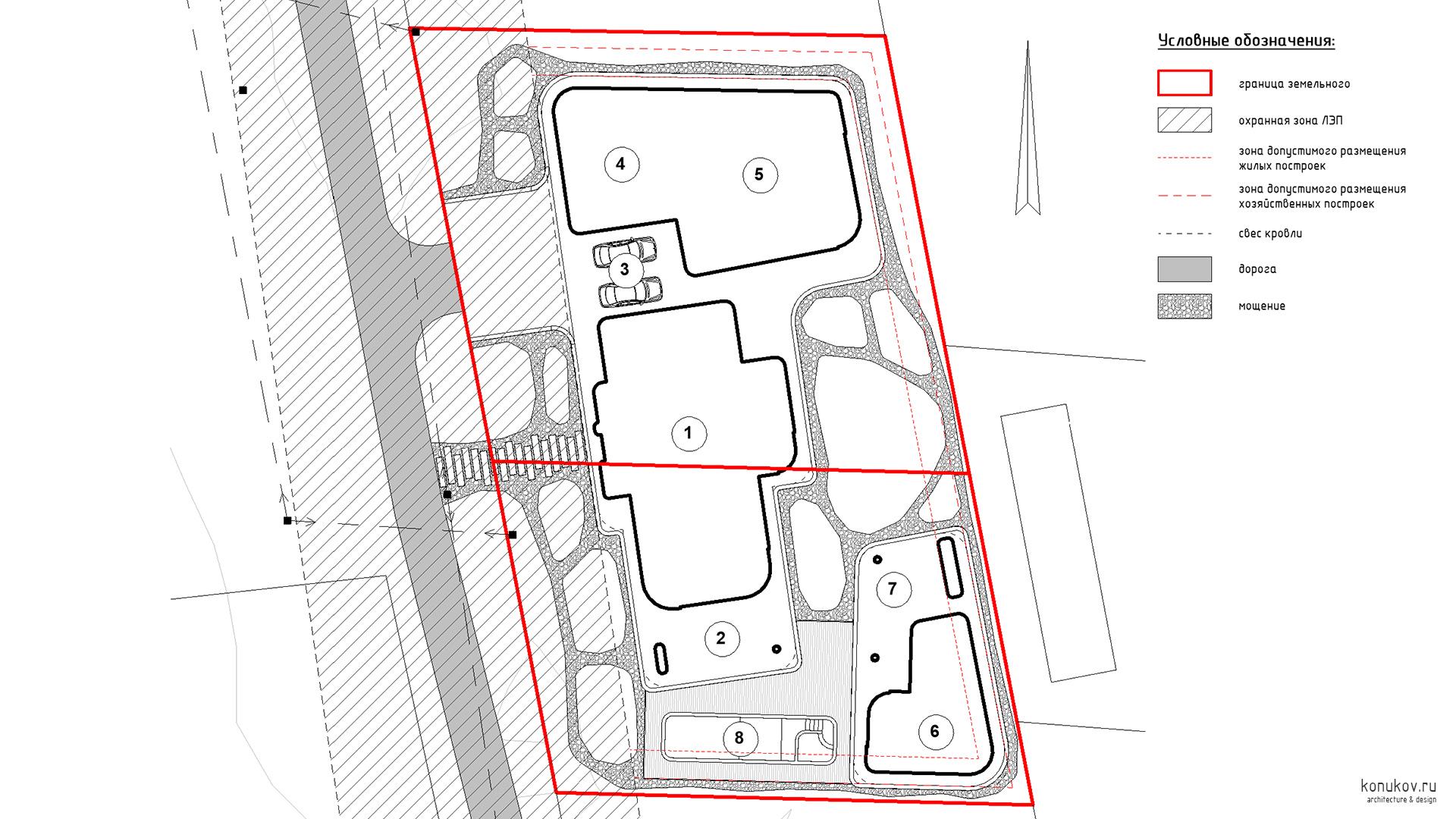

Генплан
1- Двухэтажный жилой дом. 2- крытая терраса. 3- навес на 2 м/места. 4- хозяйственный блок. 5- гостевой дом. 6- СПА. 7- терраса-барбекю. 8- открытый бассейн.

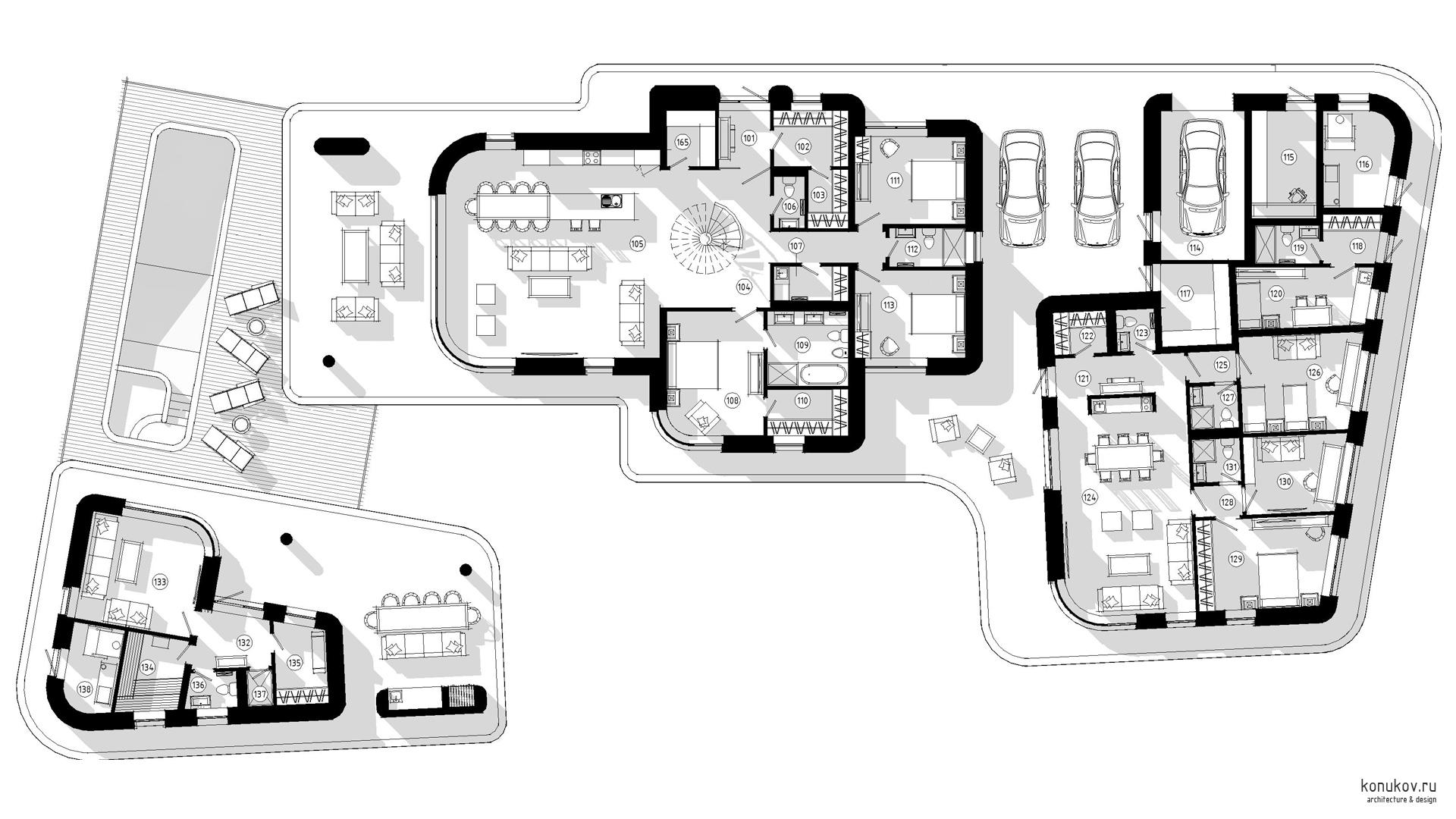

План 1 эт.
101 Прихожая 4.3 кв.м.102 Гардеробная 6.2 кв.м. 103 Кладовая 3.5 кв.м. 104 Холл 26.5 кв.м. 105 Кухня-гостиная 66.4 кв.м. 106 Туалет 2.4 кв.м. 107 Постирочная 3.9 кв.м.108 Мастер-спальня 17.8 кв.м. 109 Ванная 9.0 кв.м. 110 Гардеробная 5.6 кв.м. 111 Гостевая спальня 14.4 кв.м. 112 Ванная 4.4 кв.м. 113 Гостевая спальня 14.4 кв.м. 114 Гараж 18.7 кв.м. 115 Мастерская 10.4 кв.м. 116 Котельная 9.6 кв.м. 117 Кладовая 8.4 кв.м. 118 Тамбур 4.1 кв.м. 119 Ванная 3.7 кв.м. 120 Комната персонала 12.0 кв.м. 121 Прихожая 7.5 кв.м. 122 Гардеробная 3.3 кв.м. 123 Туалет 2.4 кв.м. 124 Гостиная 41.6 кв.м. 125 Тамбур 2.2 кв.м. 126 Гостевая спальня 16.8 кв.м.127 Ванная 3.1 кв.м. 128 Тамбур 2.2 кв.м. 129 Гостевая спальня 17.5 кв.м. 130 Кабинет 11.2 кв.м. 131 Ванная 3.1 кв.м. 132 Холл 5.9 кв.м. 133 Комната отдыха 18.7 кв.м.134 Сауна 7.0 кв.м. 135 Раздевалка 6.1 кв.м. 136 Туалет 2.7 кв.м. 137 Душ 1.4 кв.м. 138 Техническое помещение бассейна 6.5 кв.м. 165 Балкон 4.0 кв.м.

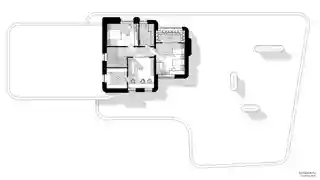

План 2 эт.
201 Холл 8.1 кв.м. 202 Гостевая спальня 15.4 кв.м. 203 Ванная 7.3 кв.м. 204 Спальня 19.7 кв.м. 205 Гардеробная 7.4 кв.м. 206 Игровая 17.5 кв.м. 207 Кладовая 8.9 кв.м.

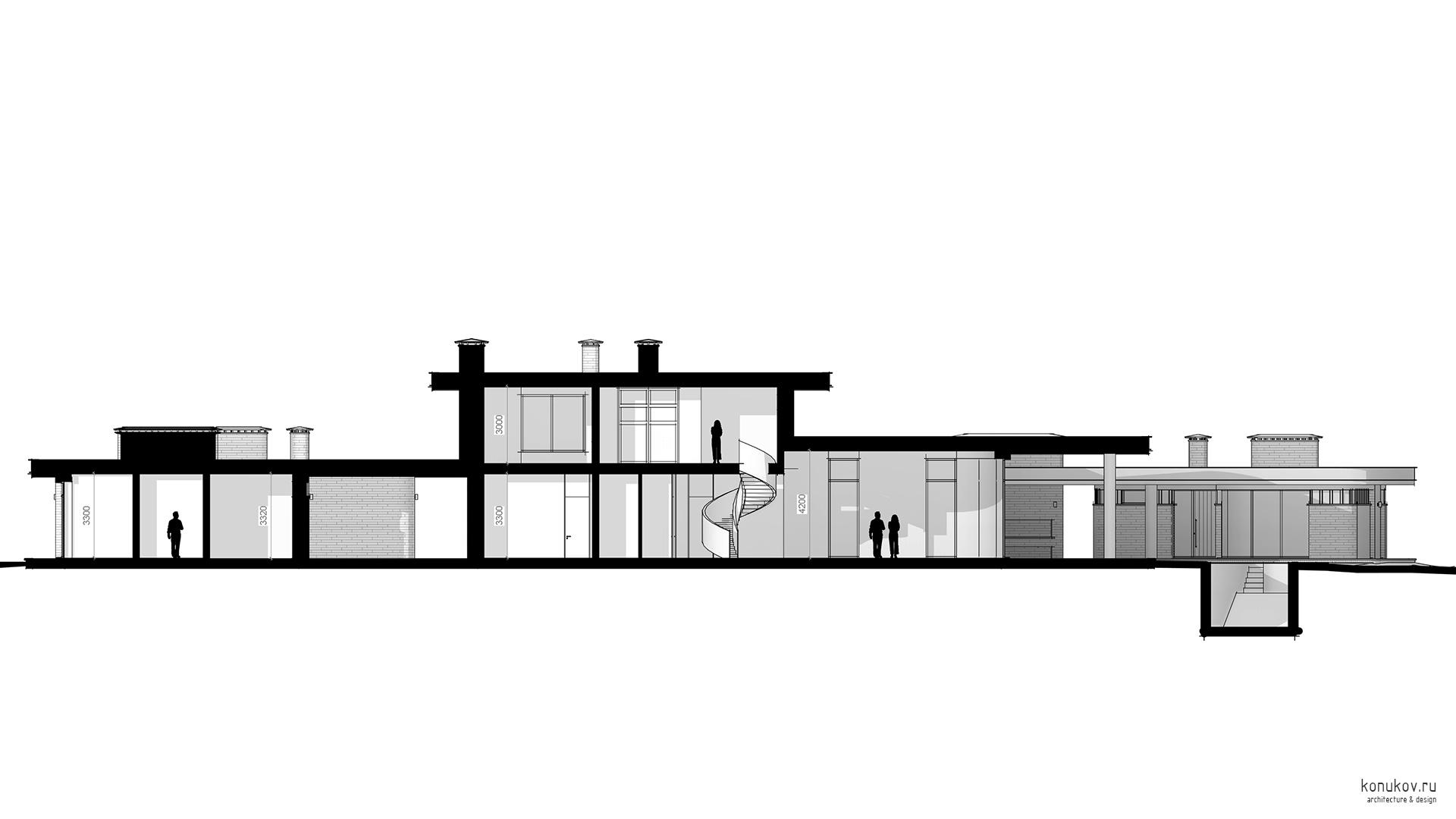

Разрез 1-1

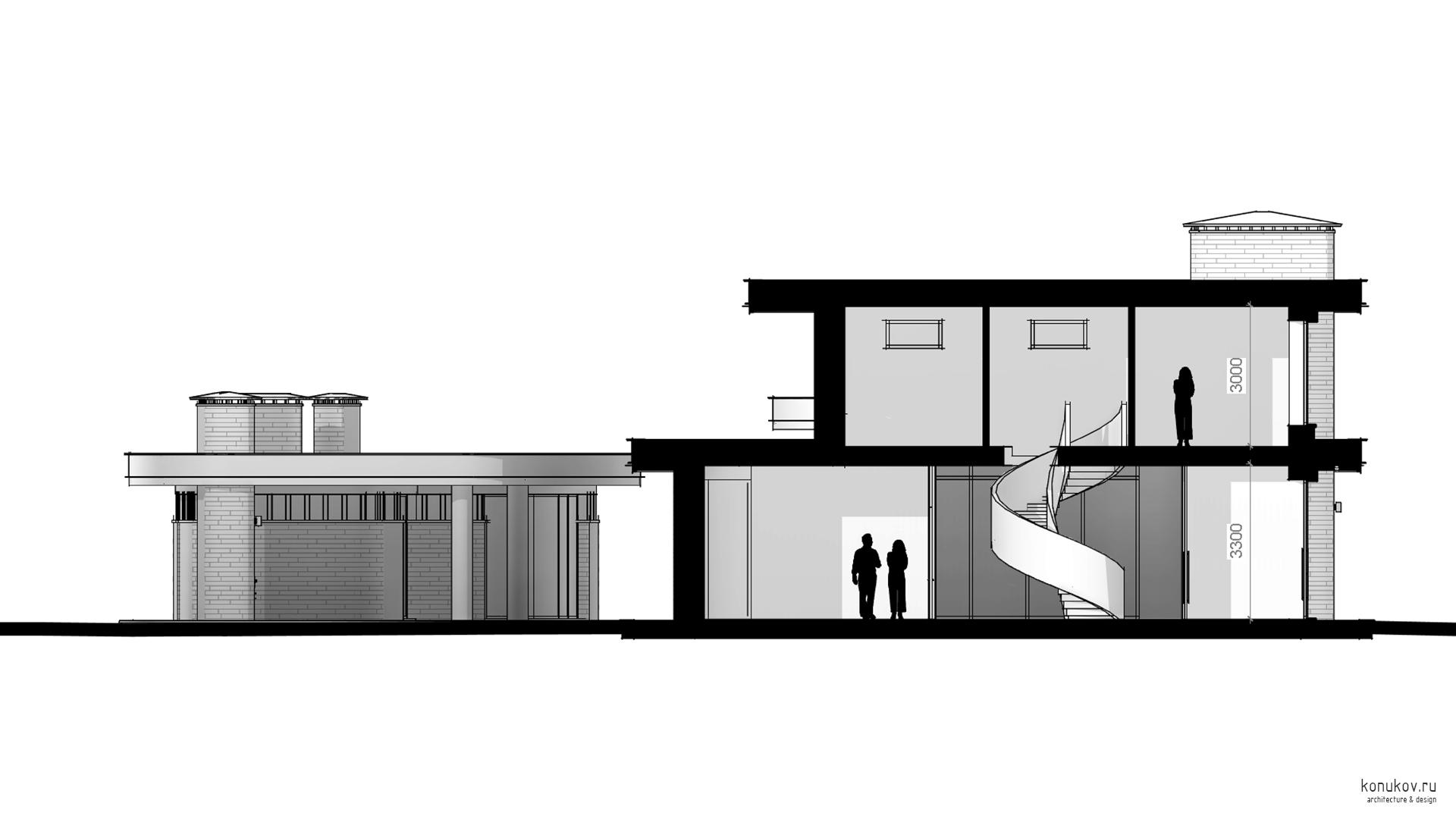

Разрез 2-2

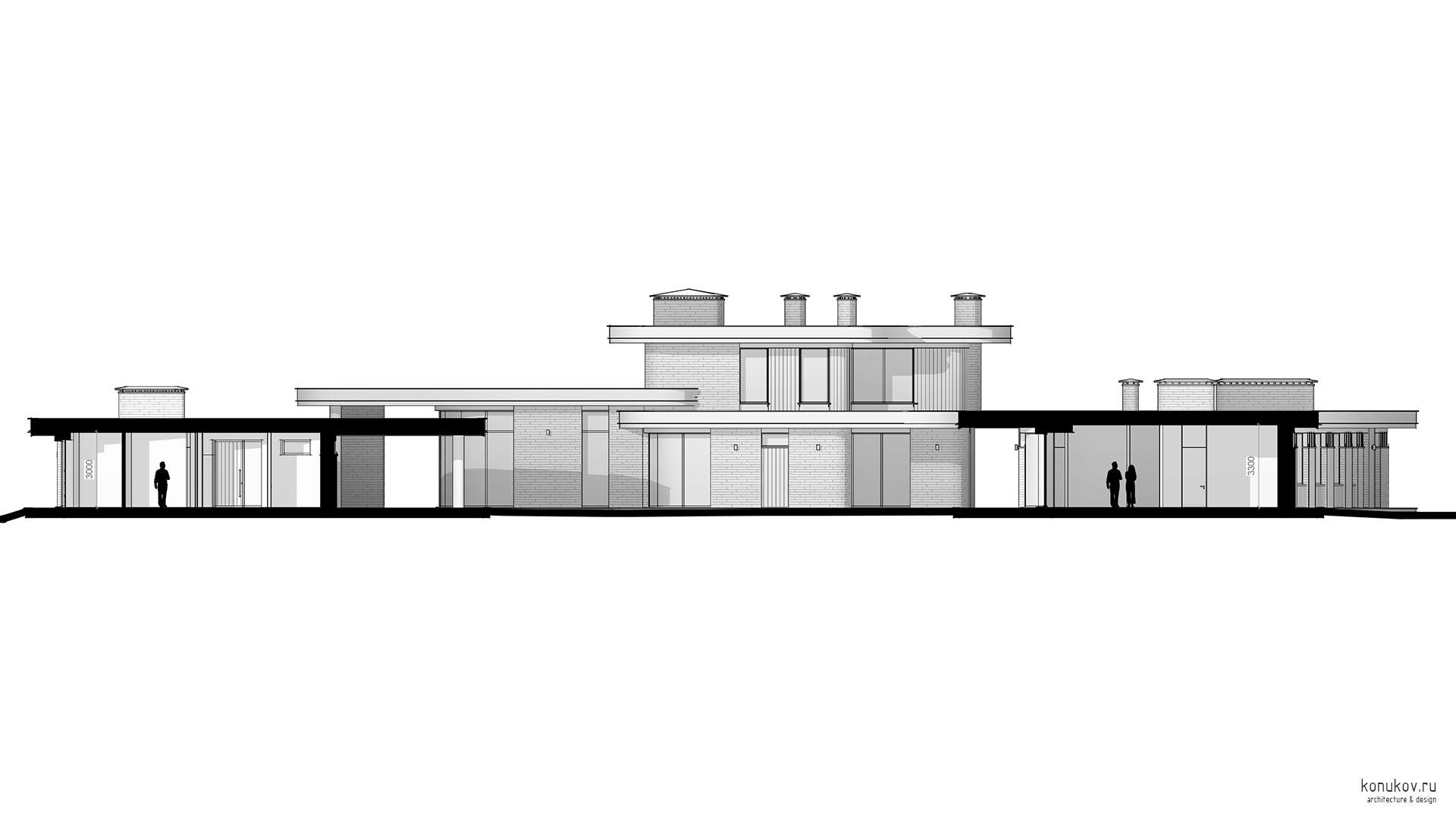

Разрез 3-3

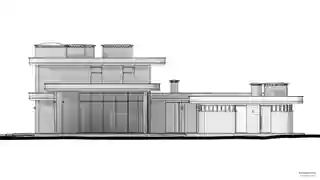

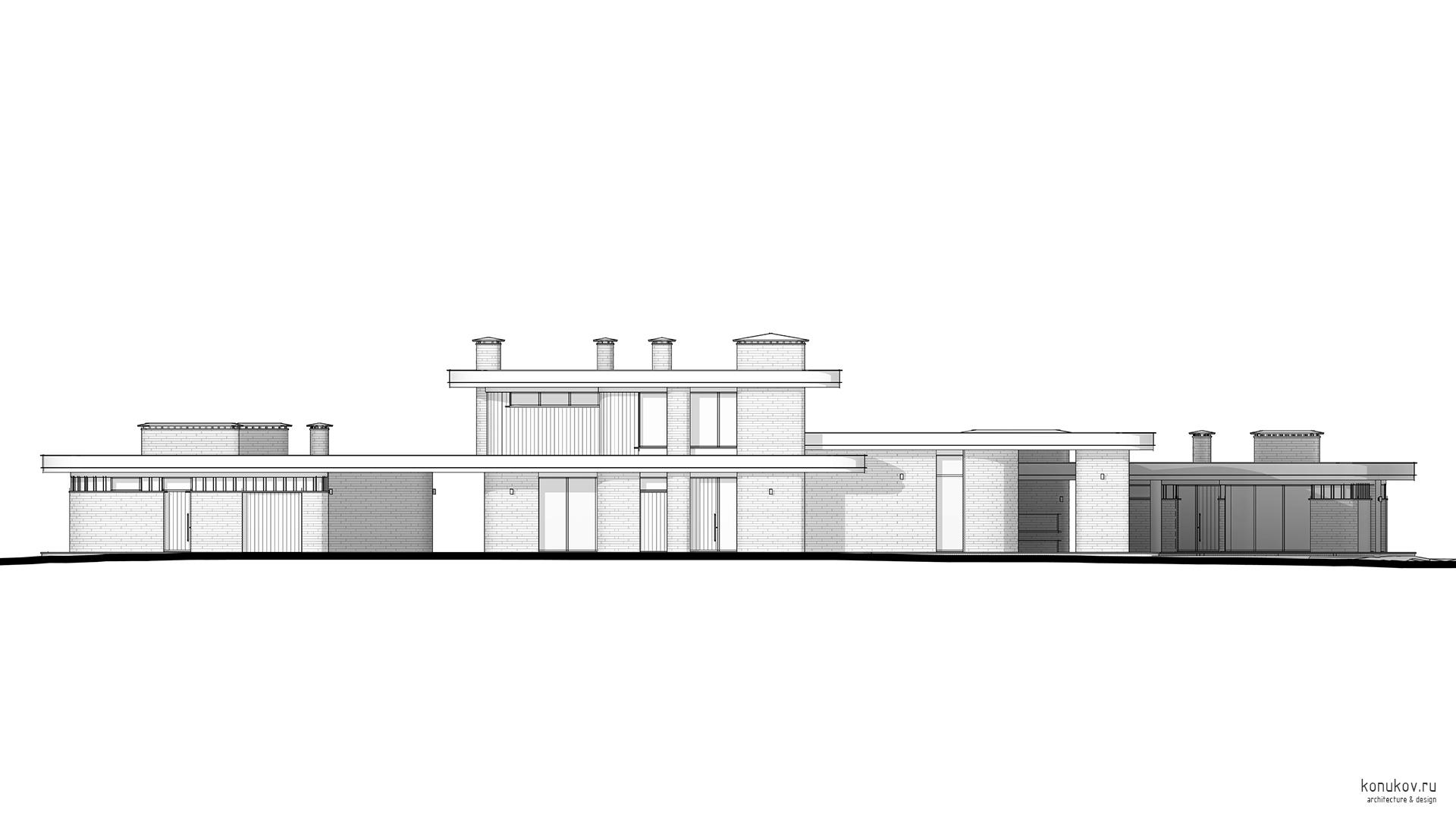

Фасад 1

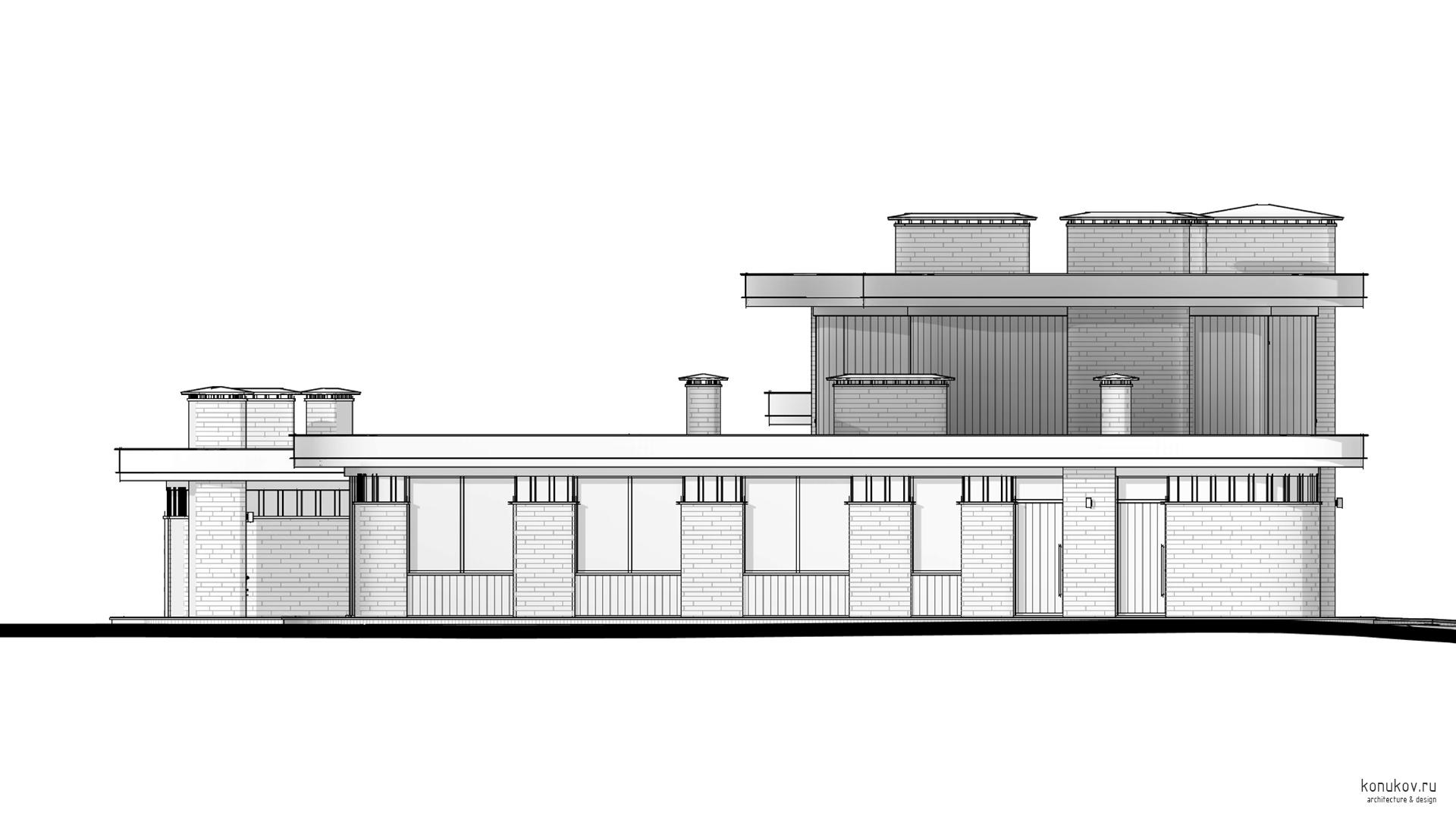

Фасад 2

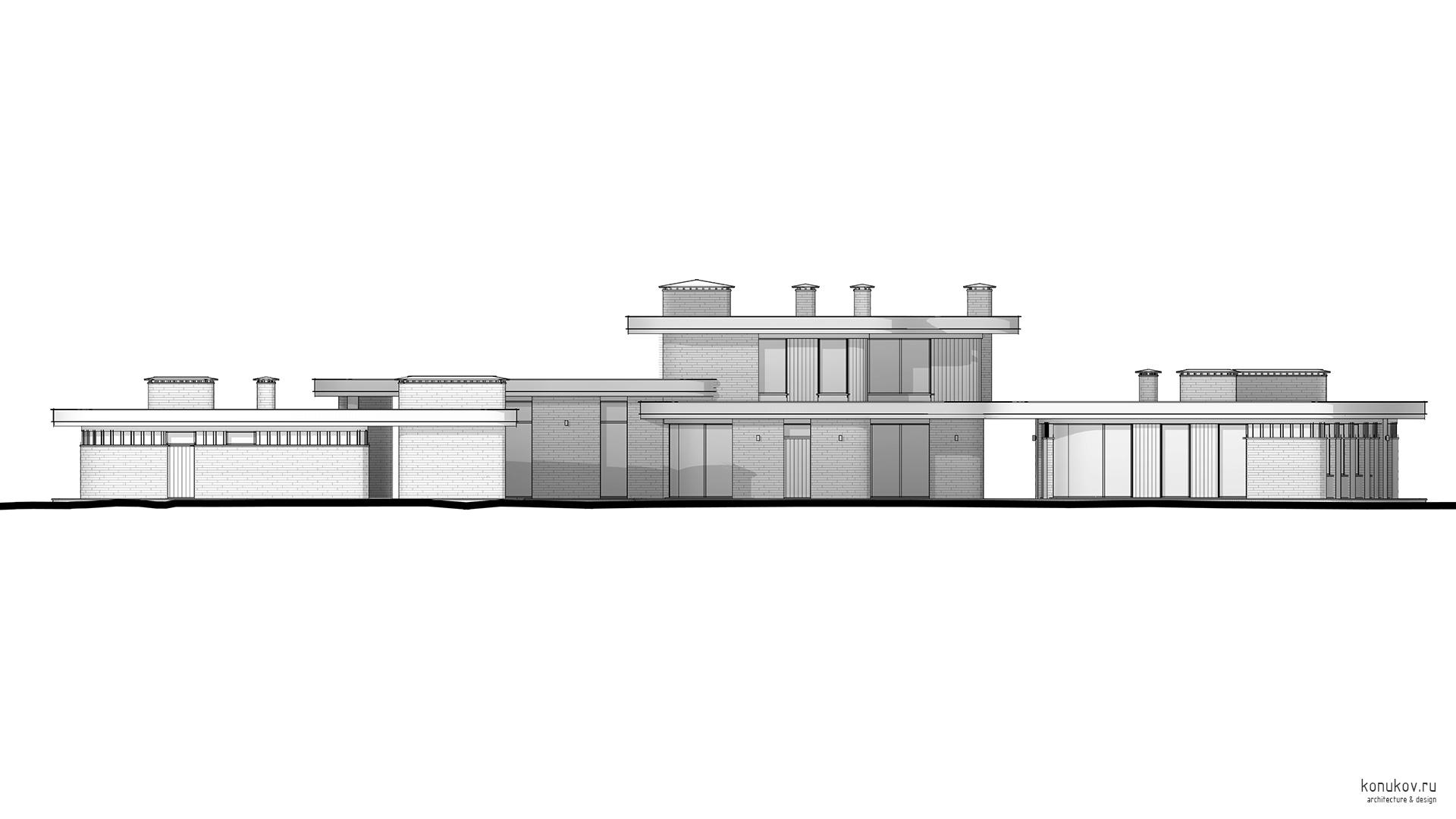

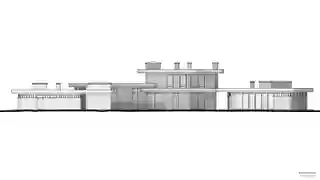

Фасад 3

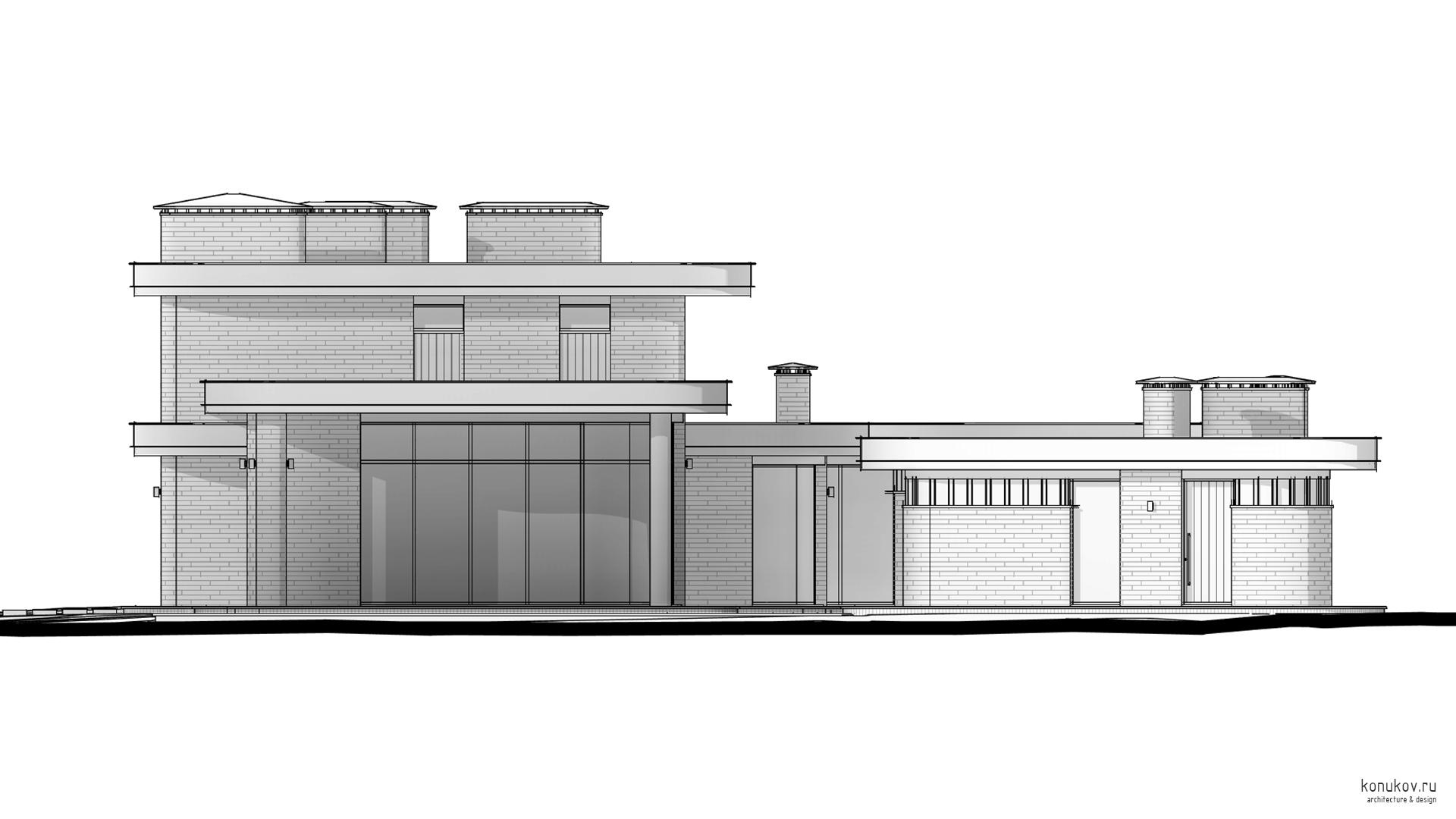

Фасад 4
