Жилой дом в Ромашково.

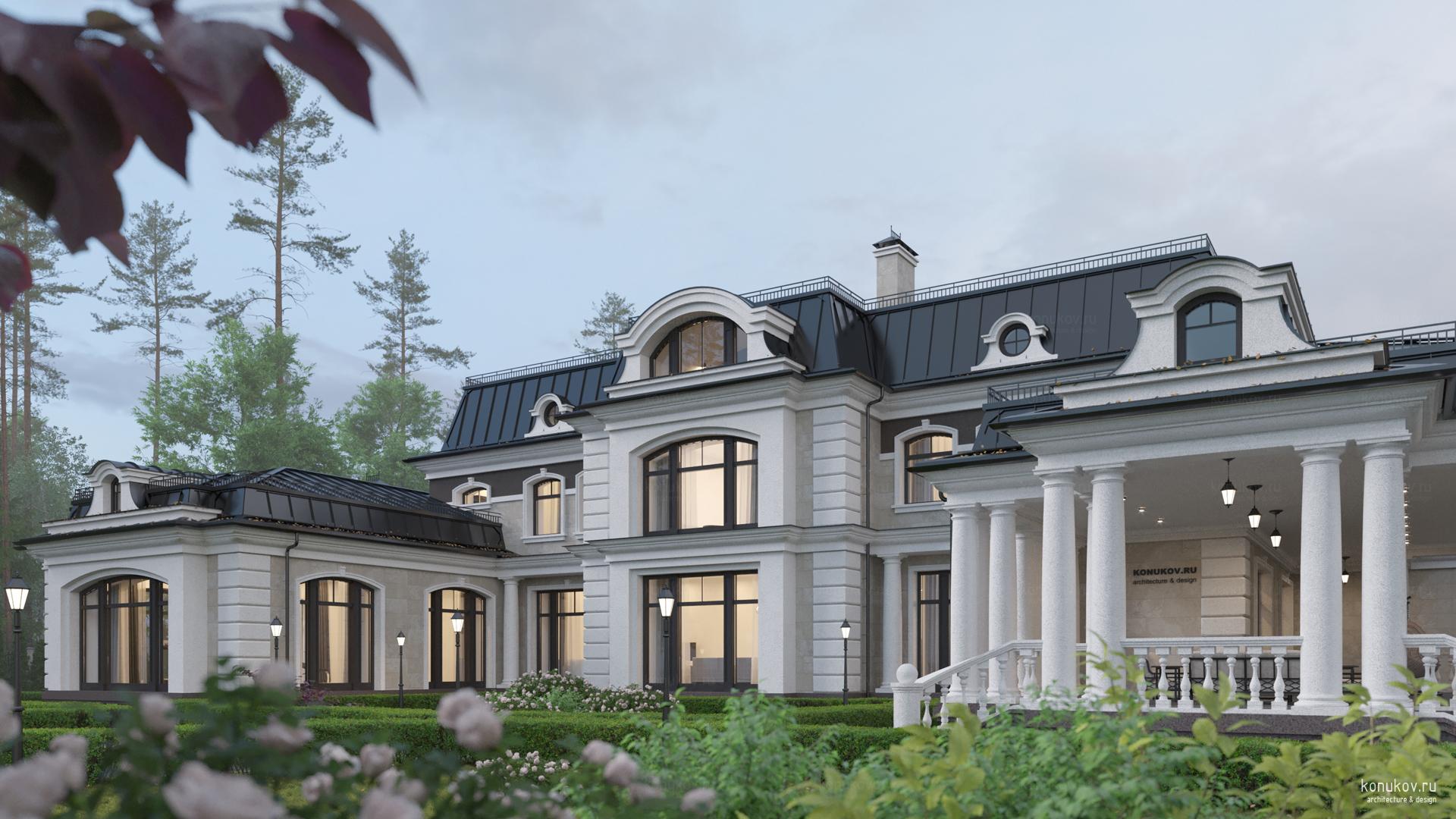

1. Визуализация со стороны главного входа

0 / 1 709 кб

2. Визуализация со стороны двора

0 / 1 305 кб

3. Визуализация со стороны террасы

0 / 1 434 кб

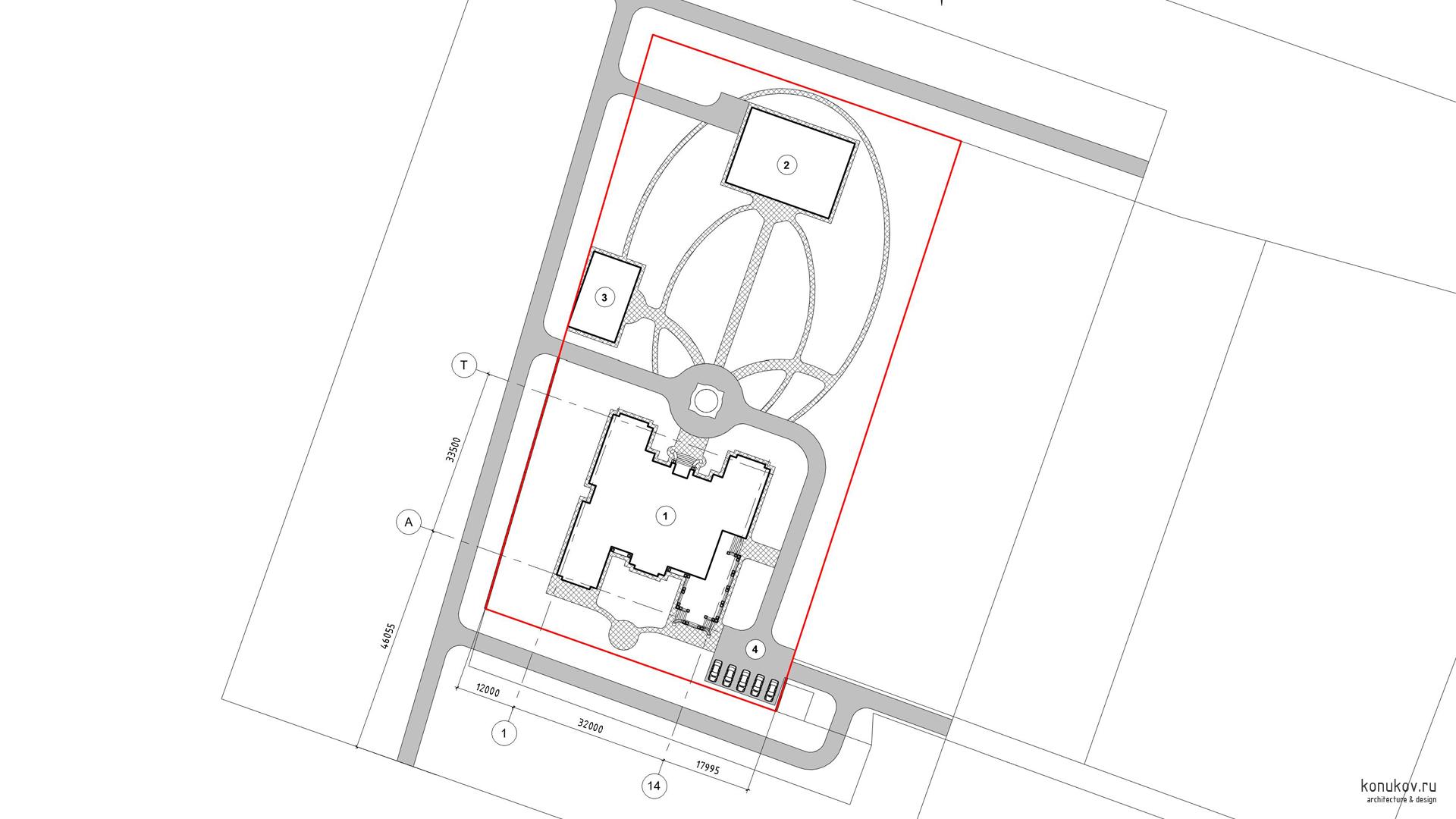

6. Генплан участка

1. Жилой дом. 2. Хоз. постройка. 3. Хоз. постройка. парковка

0 / 376 кб

7. План подвал

001 Холл 27 кв.м. 002 Оружейная 29 кв.м. 003 Сейфовая 5 кв.м. 004 Кладовая 28 кв.м. 005 Коридор 13 кв.м. 006 Чаша бассейна 104 кв.м. 007 Техническое помещение 14 кв.м. 008 Вентиляционная 24 кв.м. 009 Кладовая 7 кв.м.

0 / 332 кб

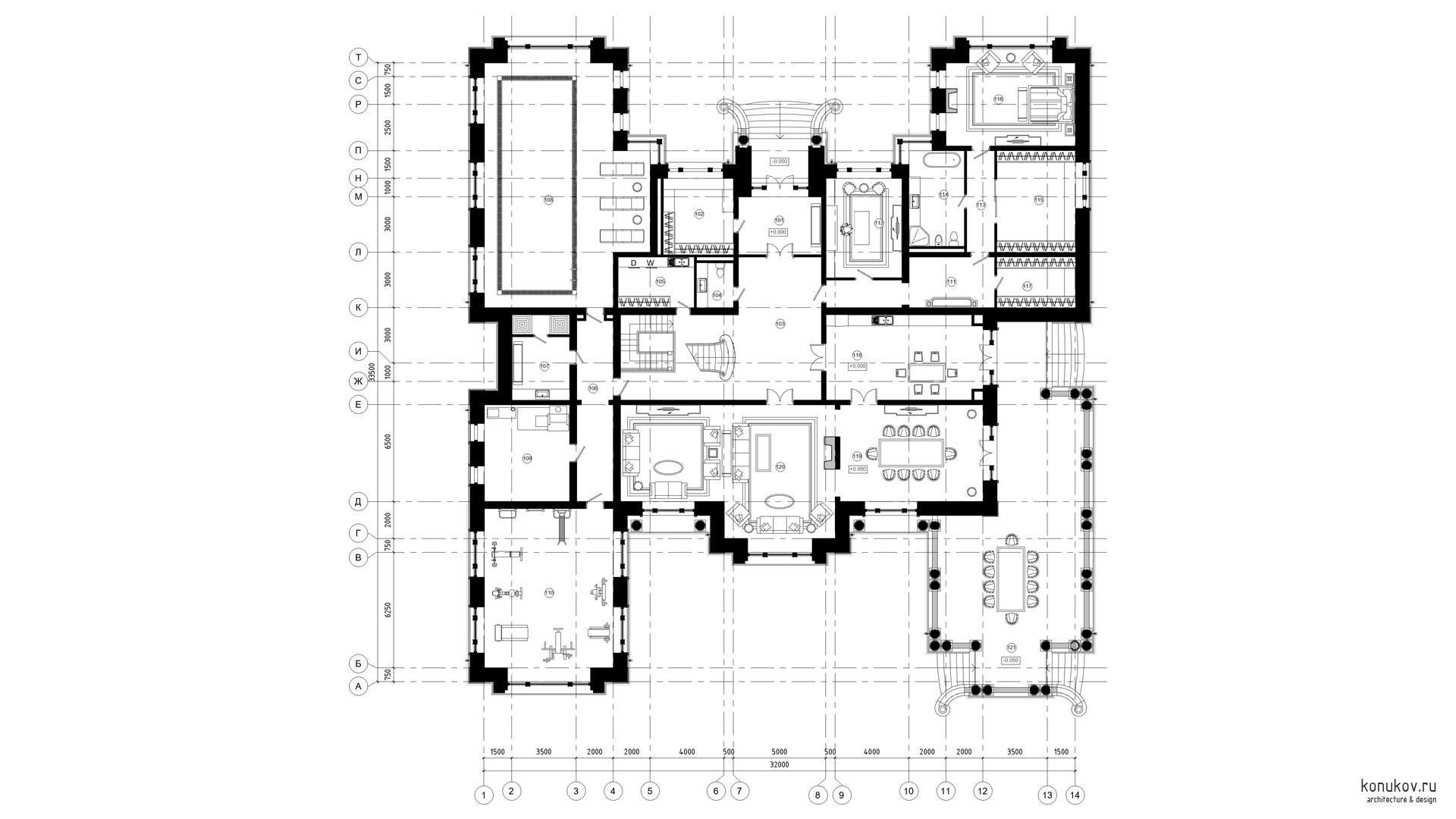

8. План 1 эт.

101 Тамбур 14 кв.м. 102 Гардероб 16 кв.м. 103 Холл 64 кв.м. 104 Туалет 5 кв.м. 105 постирочная 11 кв.м. 106 Коридор 20 кв.м. 107 Моечная 14 кв.м. 108 Бассейн 105 кв.м. 109 Котельная 24 кв.м. 110 Спортивный зал 60 кв.м. 111 Коридор 19 кв.м. 112 Кабинет 22 кв.м. 113 Коридор 8 кв.м. 114 Ванная 17 кв.м. 115 Гардероб 23 кв.м. 116 Мастер-спальня 32 кв.м. 117 Кладовая 12 кв.м. 118 Кухня 39 кв.м. 119 Столовая 41 кв.м. 120 Гостиная 73 кв.м. 121 Терраса 111 кв.м.

0 / 402 кб

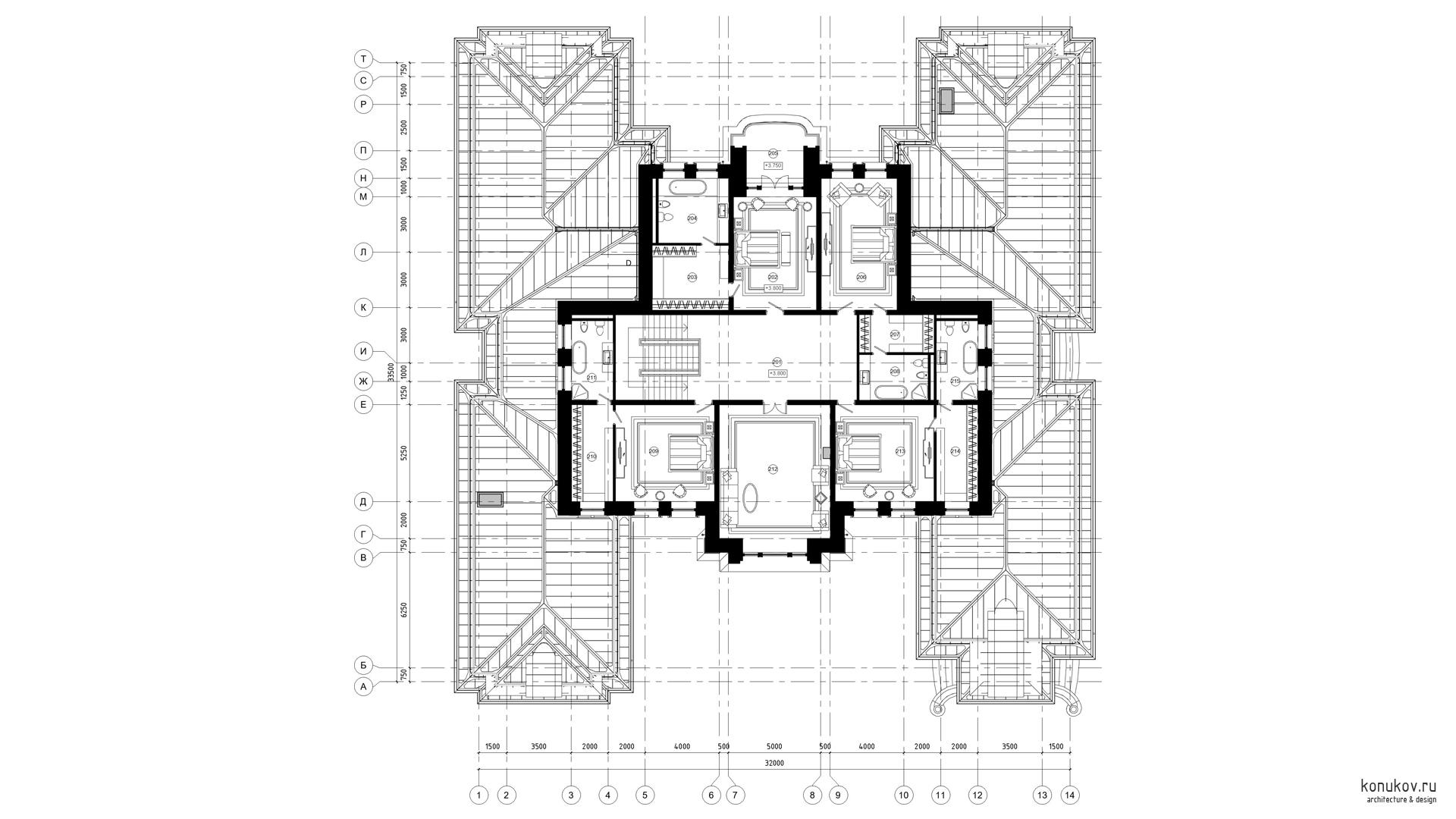

9. План 2 эт.

201 Холл 41 кв.м. 202 Спальня 28 кв.м. 203 Гардероб 14 кв.м. 204 Ванная 13 кв.м. 205 Лоджия 14 кв.м. 206 Спальня 29 кв.м. 207 Гардероб 8 кв.м. 208 Ванная 9 кв.м. 209 Спальня 28 кв.м. 210 Гардероб 12 кв.м. 211 Ванная 10 кв.м. 212 Игровая 44 кв.м. 213 Спальня 28 кв.м. 214 Гардероб 12 кв.м. 215 Ванная 10 кв.м.

0 / 482 кб

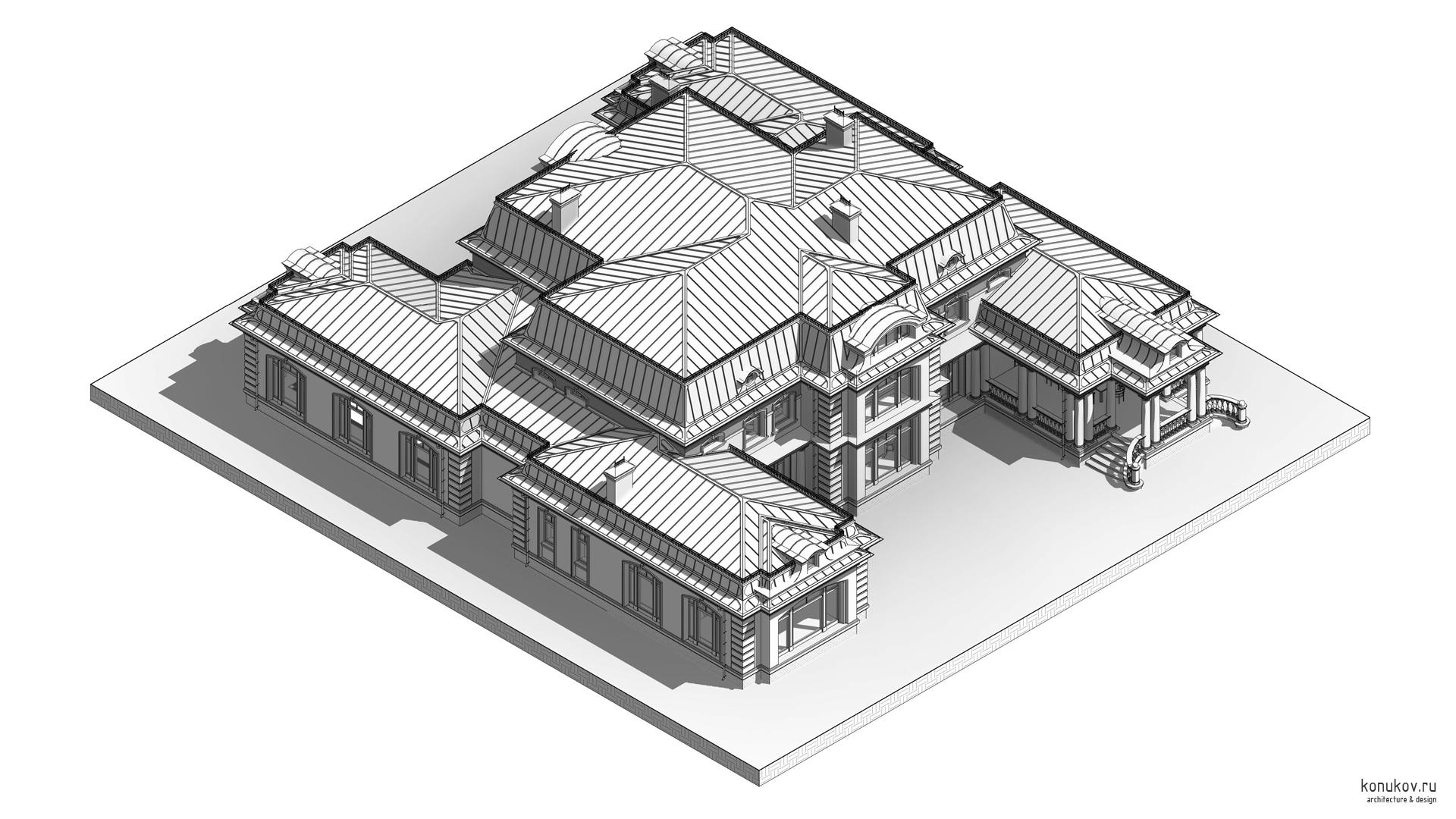

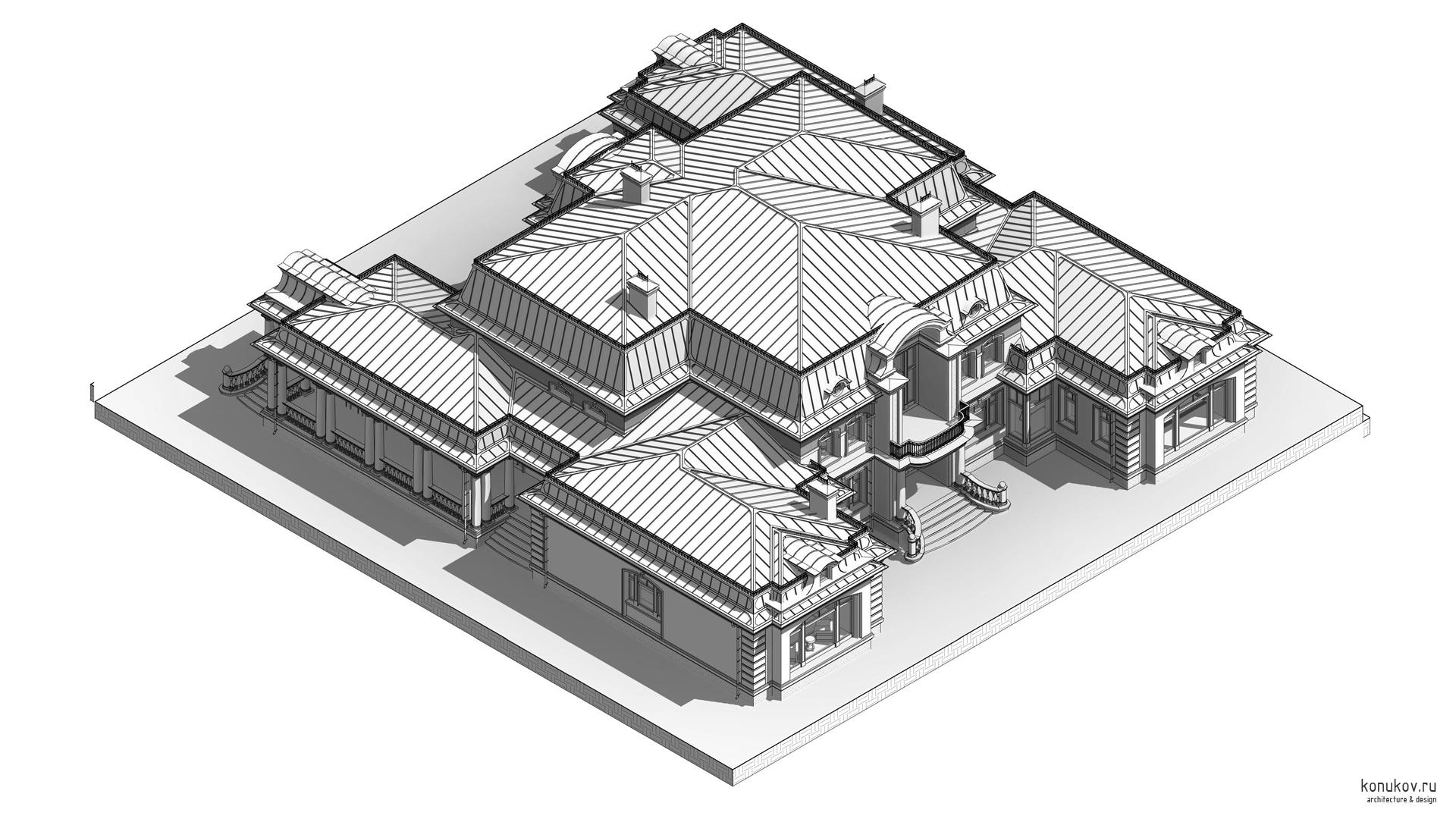

10. Изометрия юго-западная

0 / 719 кб

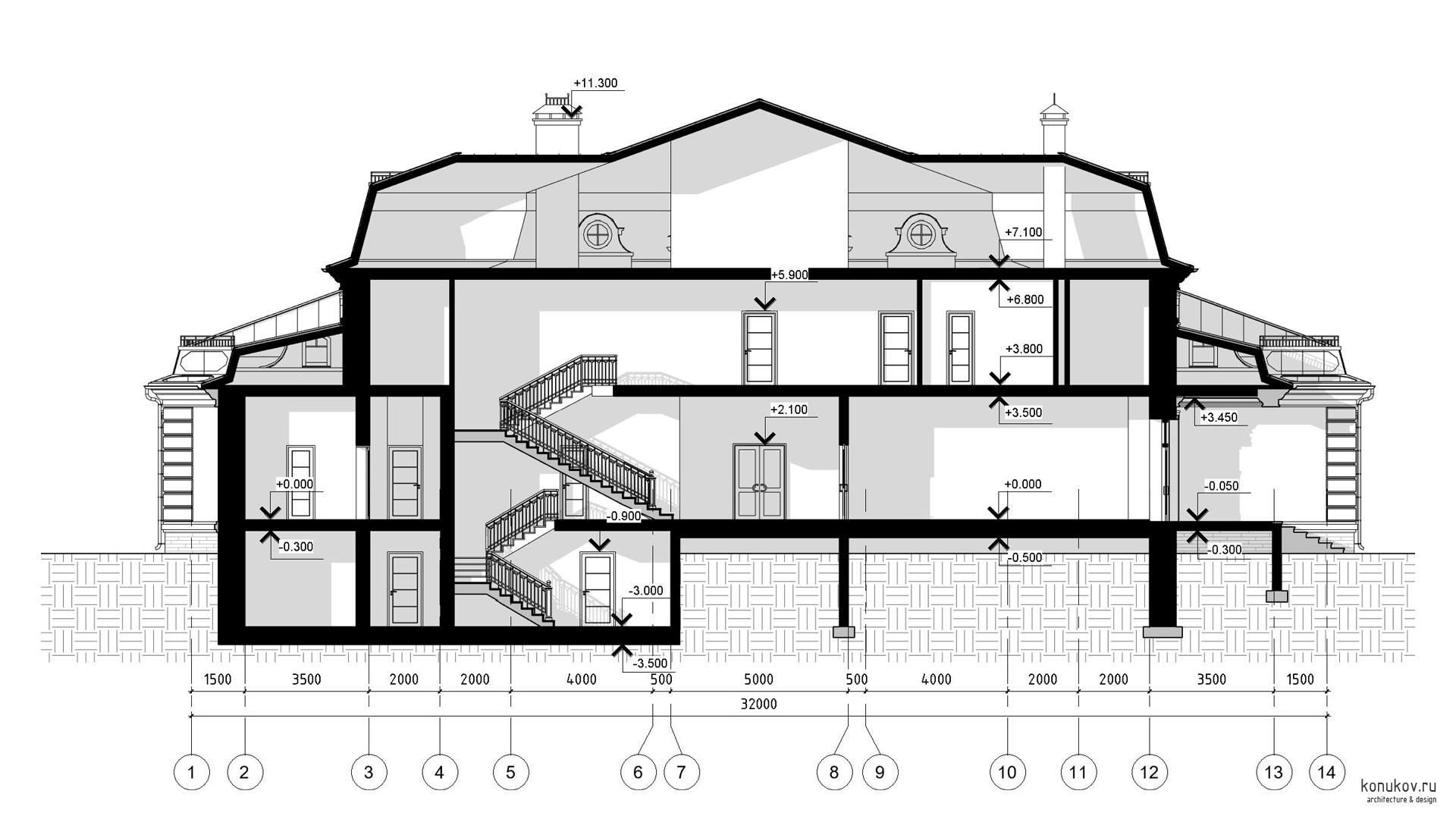

12. Разрез 1-1

0 / 487 кб

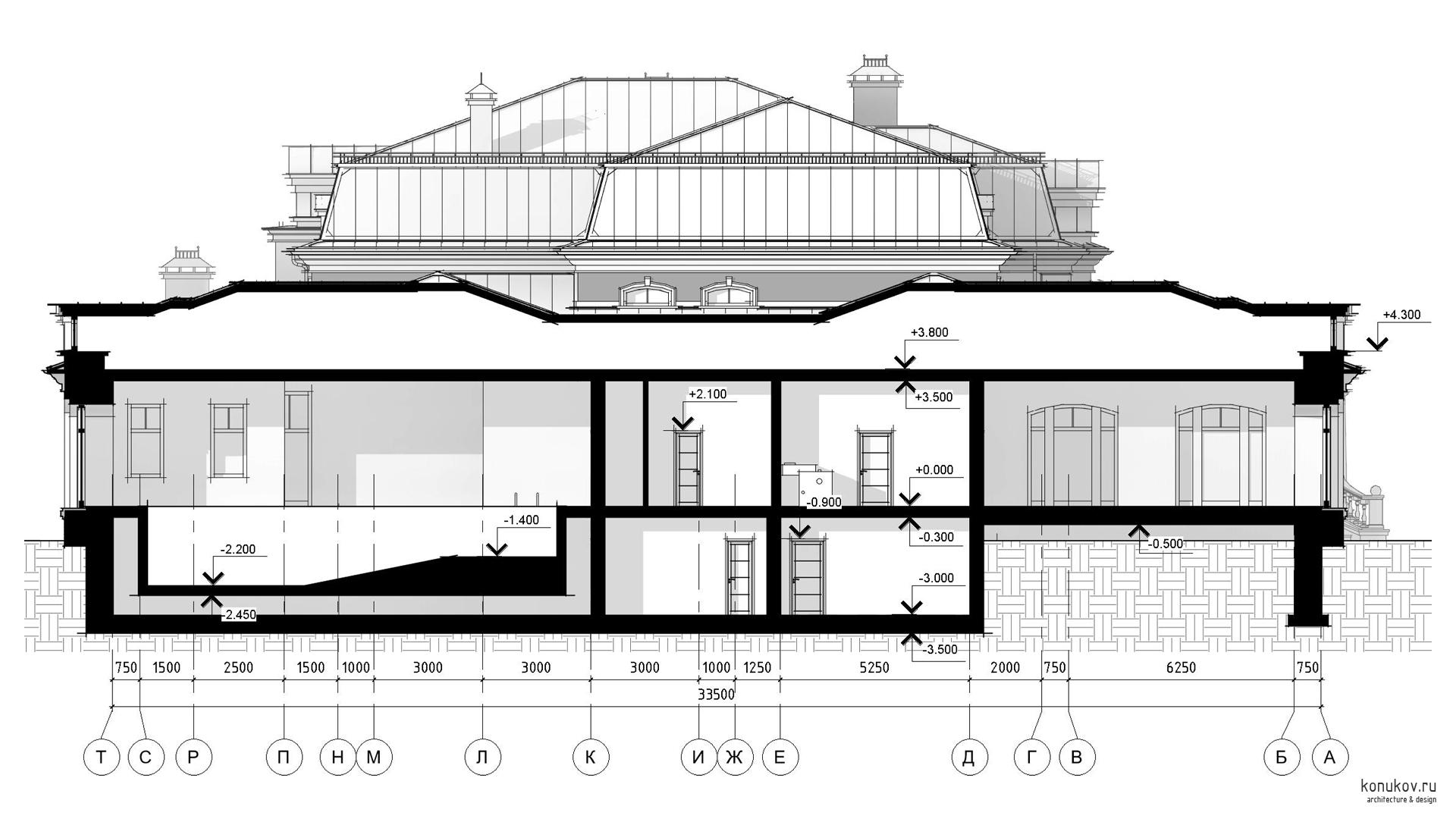

13. Разрез 2-2

0 / 481 кб

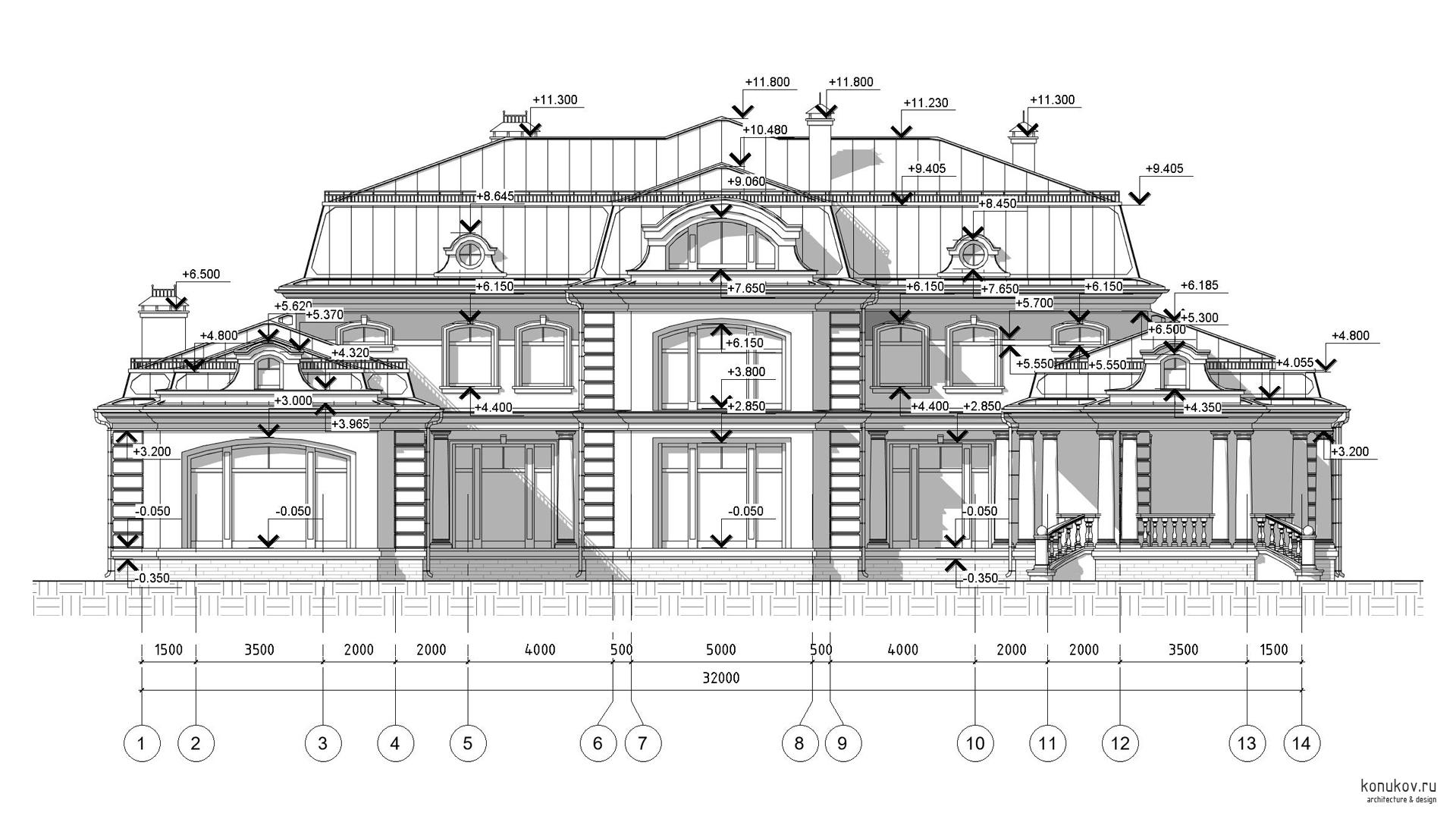

14. Фасад 3

0 / 639 кб

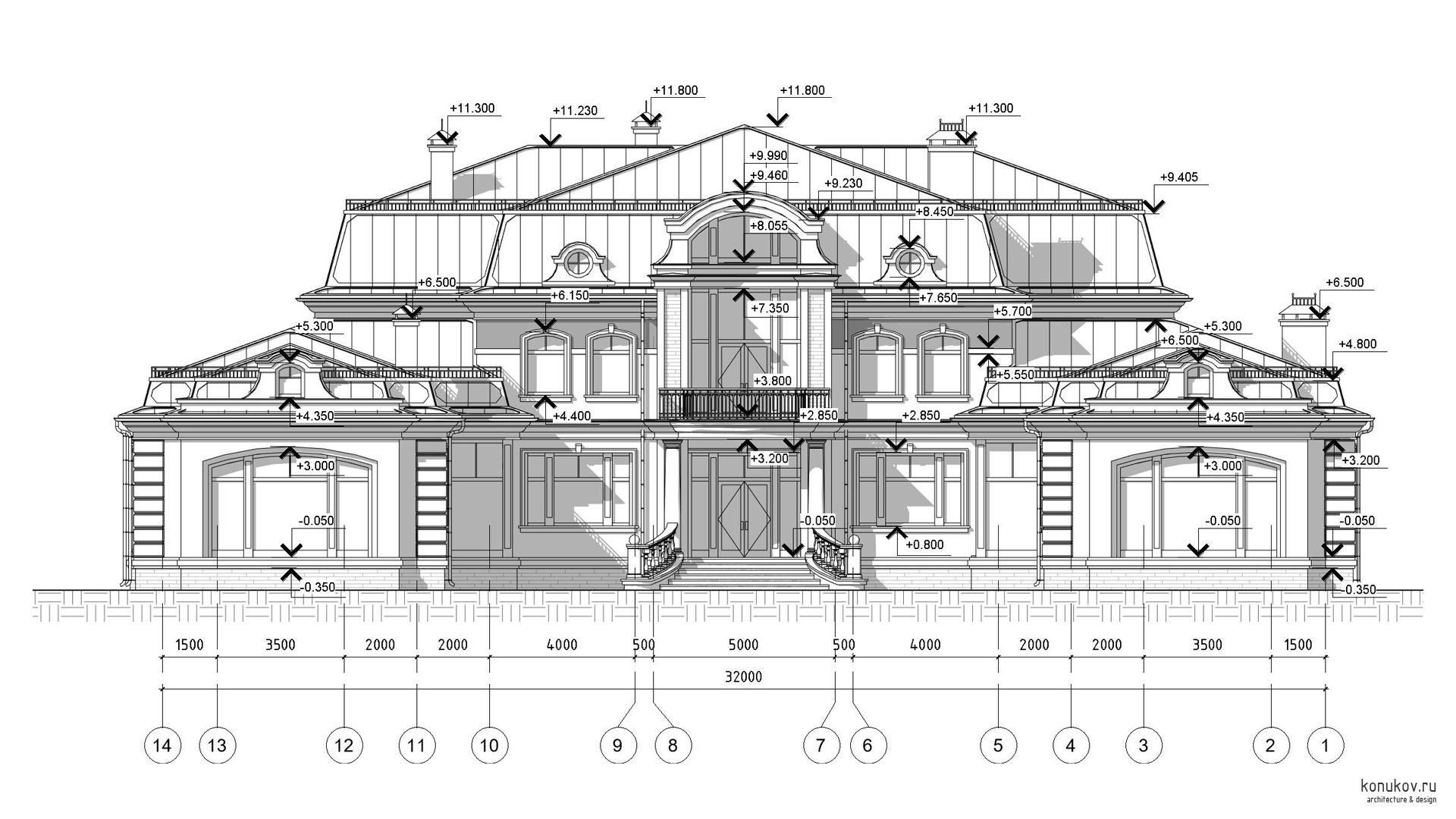

15. Фасад 1

0 / 646 кб

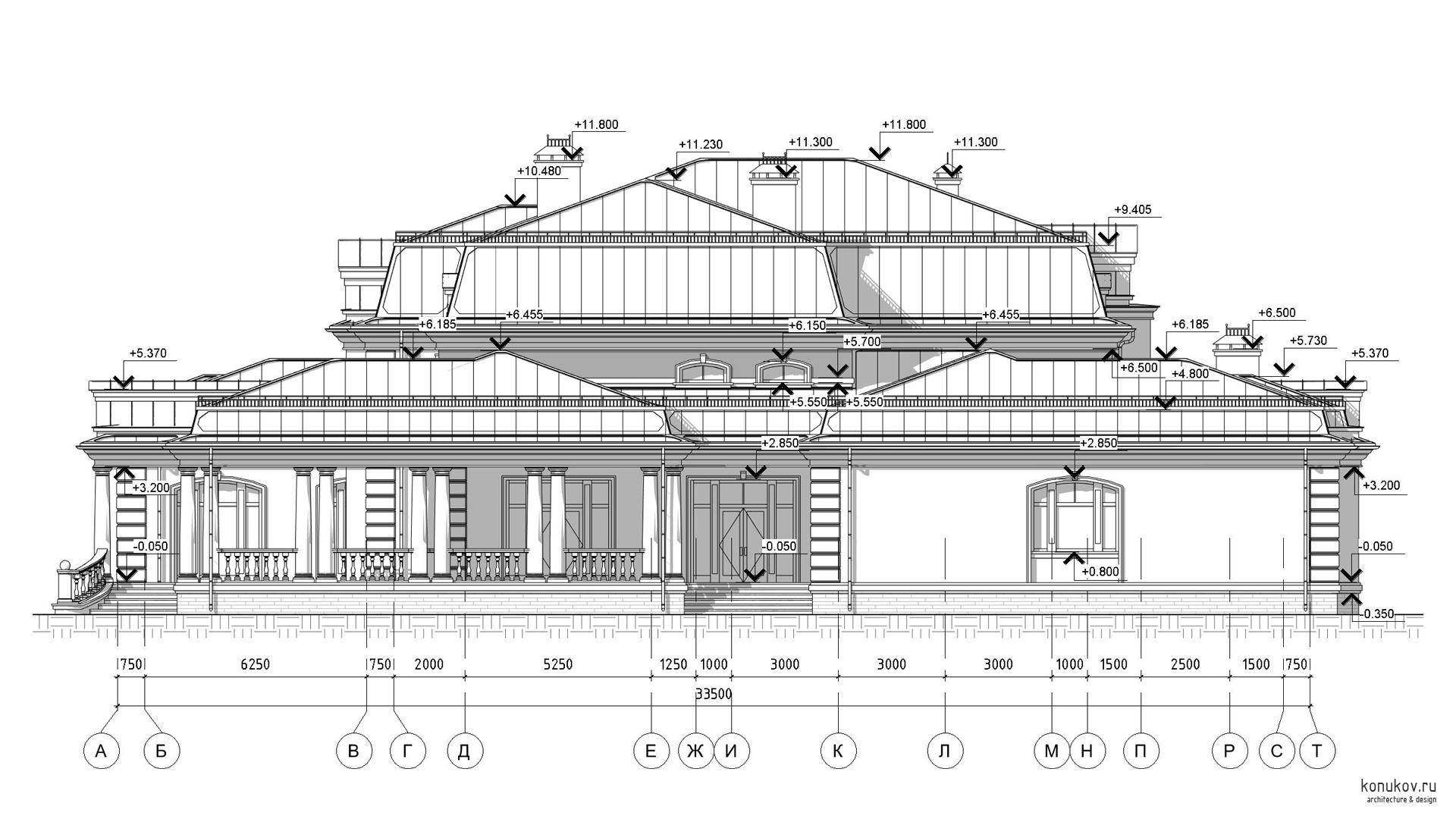

16. Фасад 2

0 / 584 кб

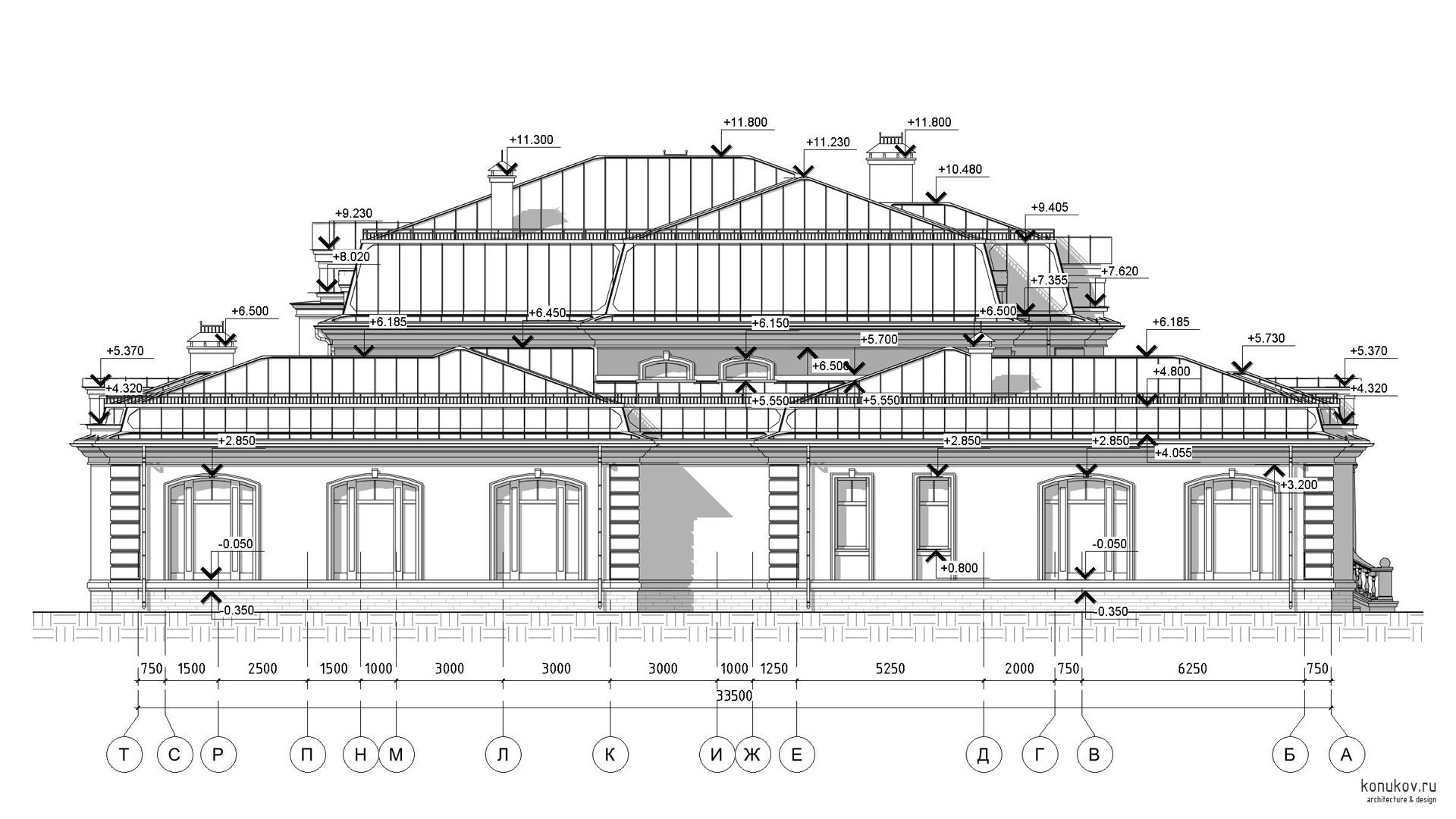

17. Фасад 4

0 / 588 кб
