Маленький домик в Крыму.

Симферополь. Стиль: юсония. ТЭП: Площадь участка 720м2. Площадь застройки 257м2. Общая площадь дома 131м2. Суммарная площадь помещений дома 119м2.. S общая: 131 м². S помещений: 119 м².

1.

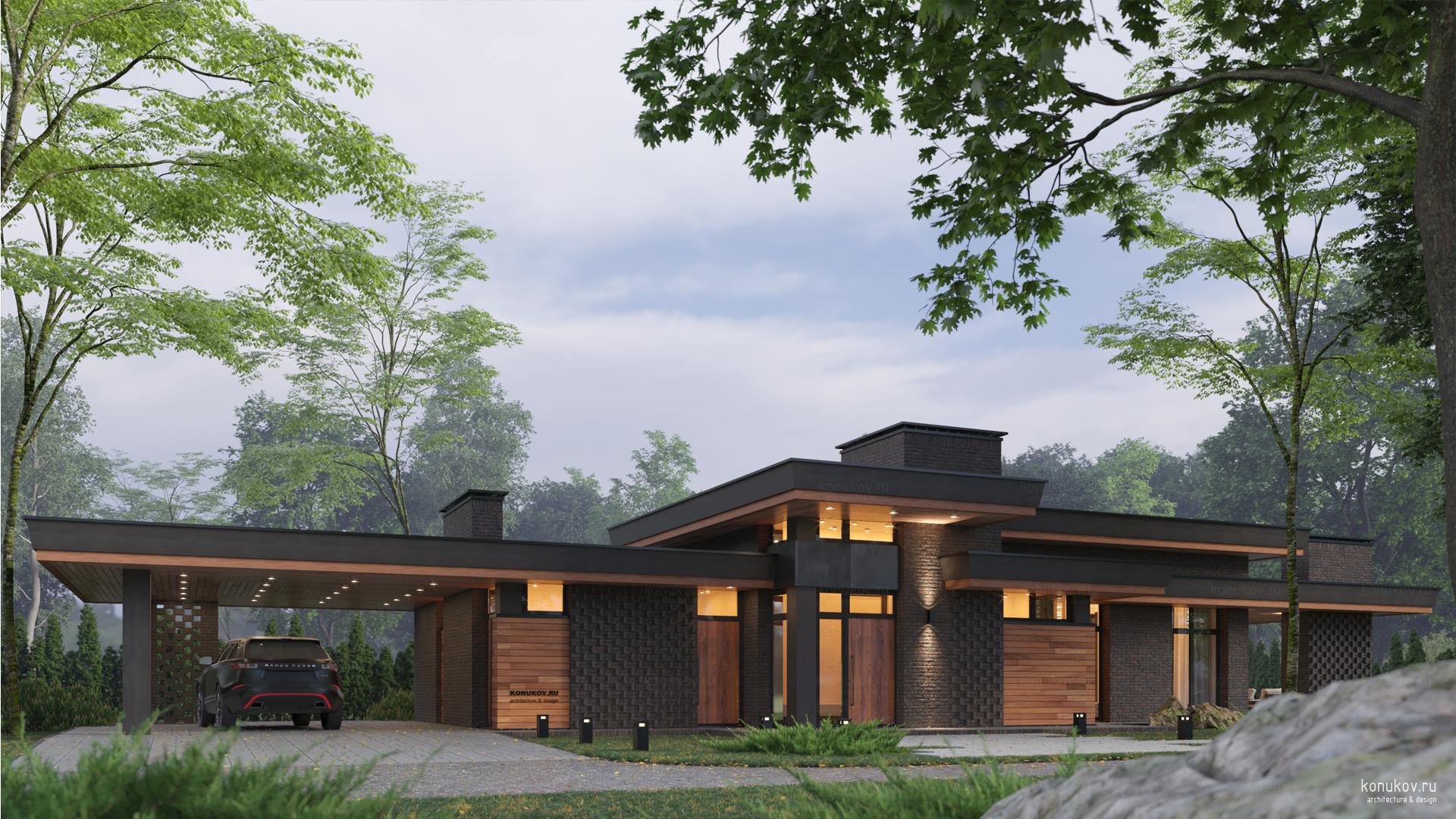

Маленький домик в Крыму
0 / 1 362 кб
2.

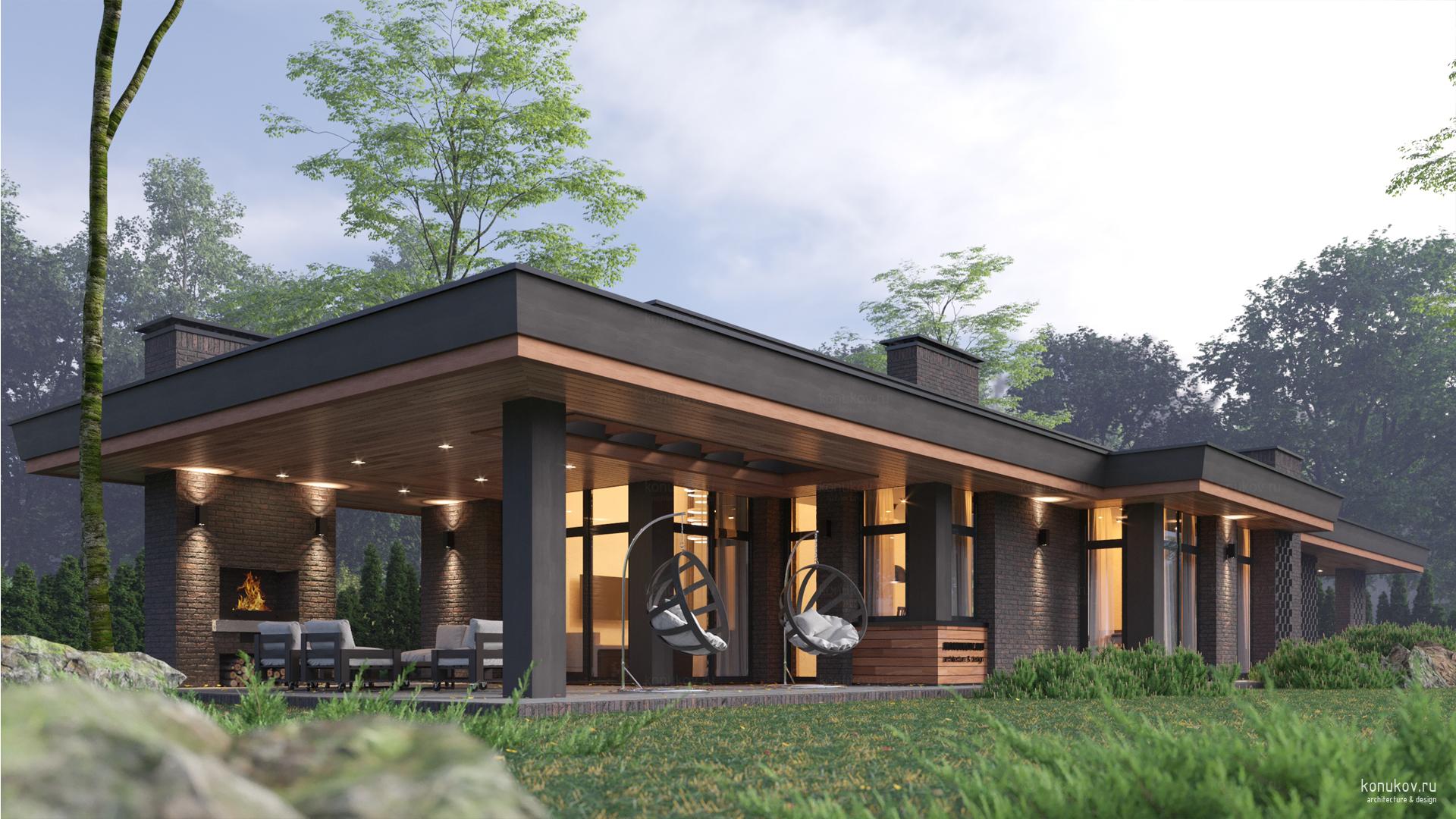

Маленький домик в Крыму
0 / 1 600 кб
3.
Маленький домик в Крыму
0 / 501 кб
4.
0 / 585 кб
0 / 473 кб
0 / 1 946 кб
0 / 1 600 кб
0 / 1 849 кб

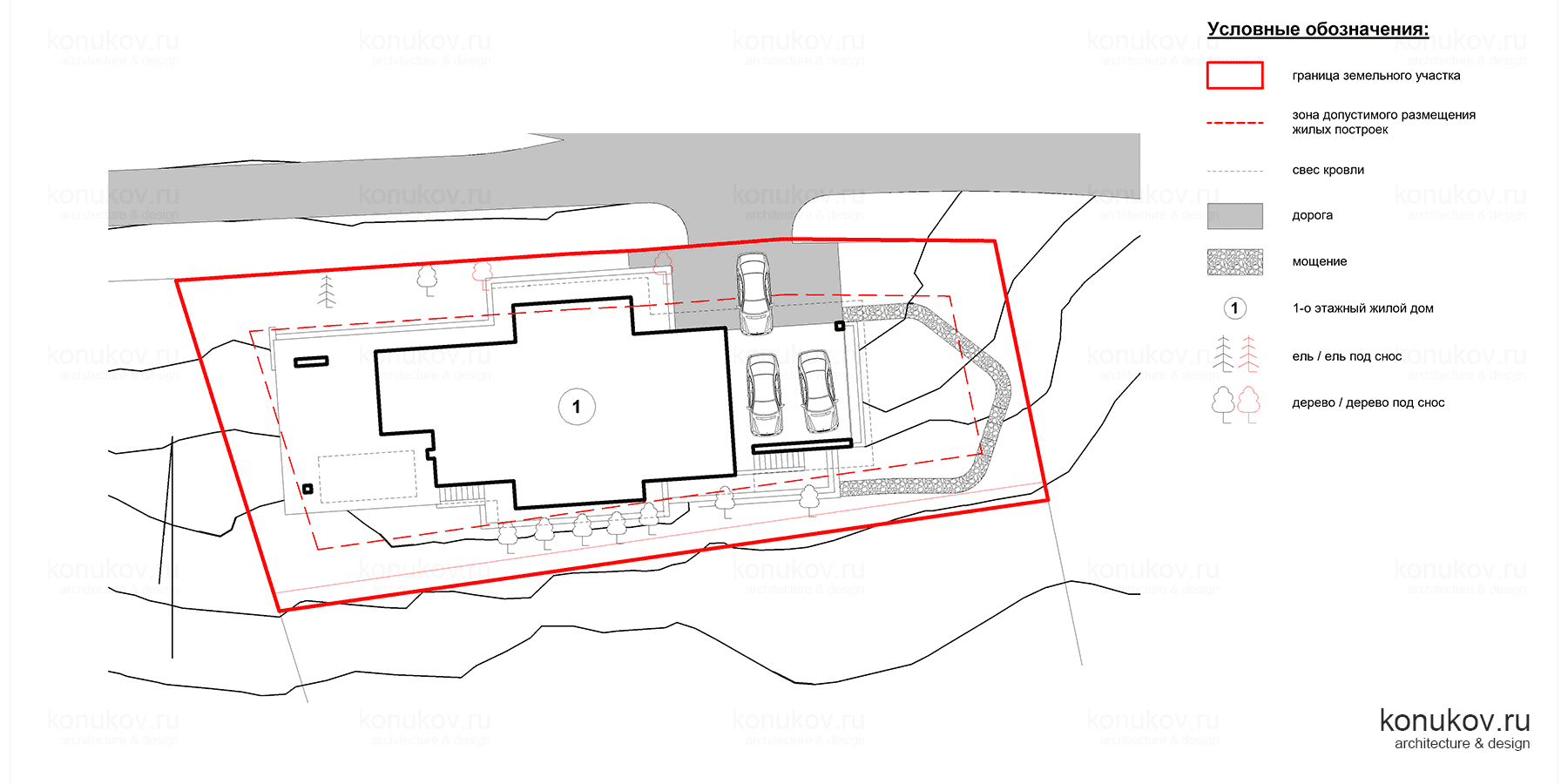

9. Генплан участка

Генплан участка
0 / 122 кб

10. 101 Прихожая 5.78м2. 102 Гардеробная 2.96м2. 103 Холл 11.55м2. 104 Постирочная 3.41м2. 105 Гостиная 23.63м2. 106 Кухня 11.14м2. 107 Кладовая 2.52м2. 108 Спальня 11.99м2. 109 Туалет 2.92 110 Мастер-спальня 13.10м2. 111 Гардеробная 6.88м2. 112 Ванная 5.86м2. 113 Котельная 5.00м2. 114 Мастерская 4.00м2. 115 Кладовая 3.94м2. 116 Кладовая садового инвентаря 4.17м2.

101 Прихожая 5.78м2. 102 Гардеробная 2.96м2. 103 Холл 11.55м2. 104 Постирочная 3.41м2. 105 Гостиная 23.63м2. 106 Кухня 11.14м2. 107 Кладовая 2.52м2. 108 Спальня 11.99м2. 109 Туалет 2.92 110 Мастер-спальня 13.10м2. 111 Гардеробная 6.88м2. 112 Ванная 5.86м2. 113 Котельная 5.00м2. 114 Мастерская 4.00м2. 115 Кладовая 3.94м2. 116 Кладовая садового инвентаря 4.17м2.
0 / 479 кб
11.
Маленький домик в Крыму
0 / 114 кб
12.
Маленький домик в Крыму
0 / 102 кб

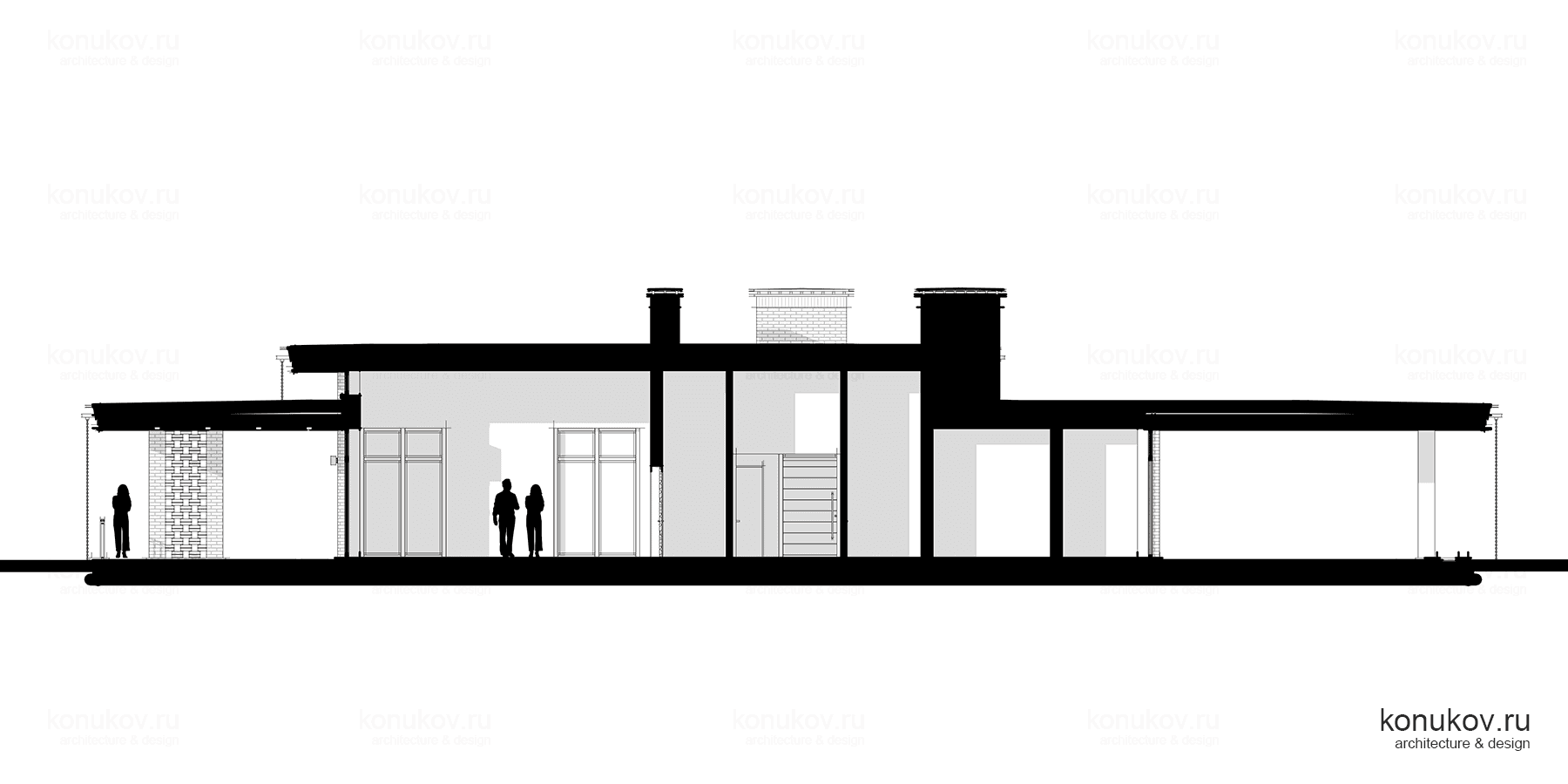

13. Разрез 1-1

Разрез 1-1
0 / 49 кб

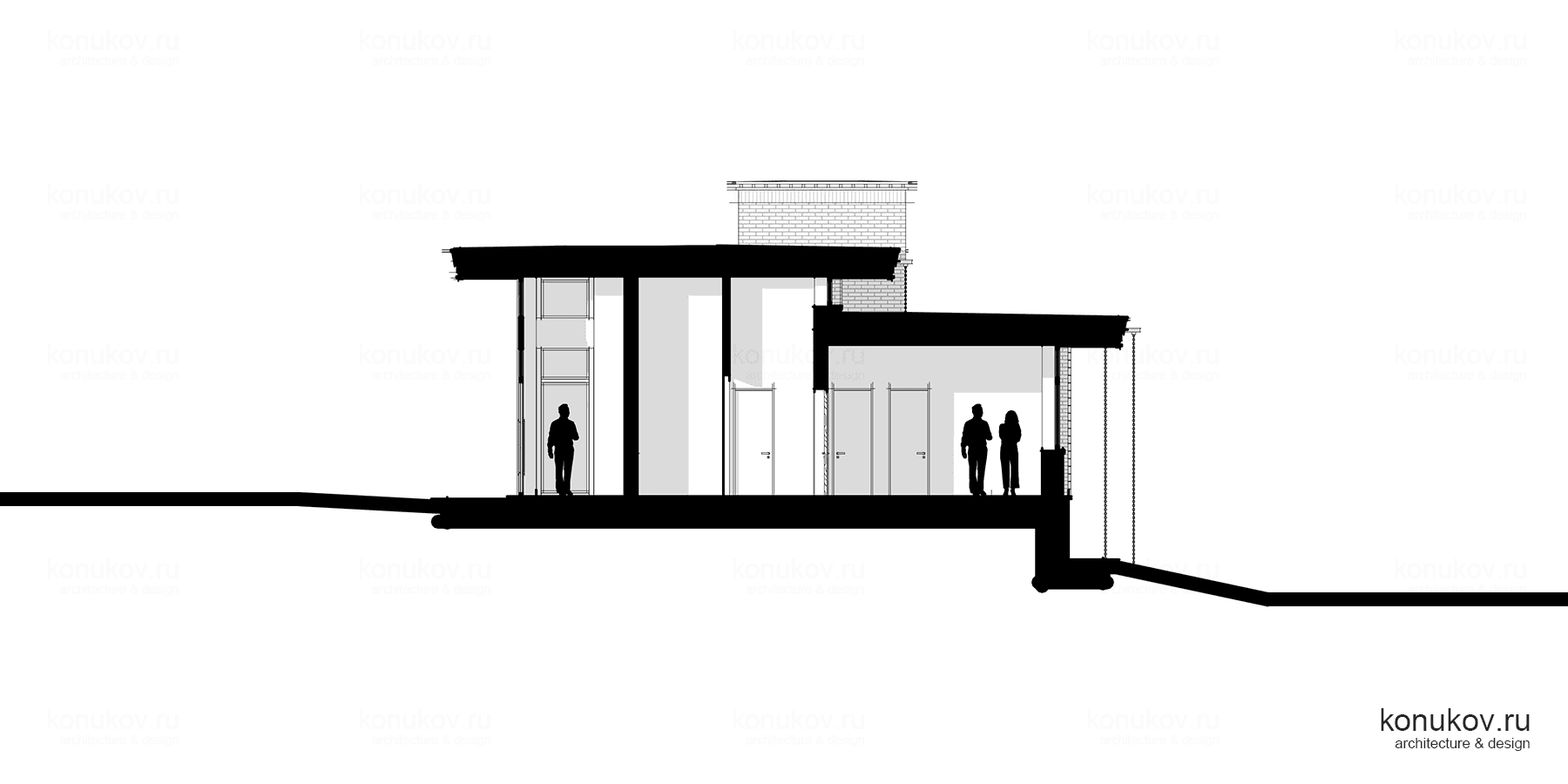

14. Разрез 2-2

Разрез 2-2
0 / 43 кб

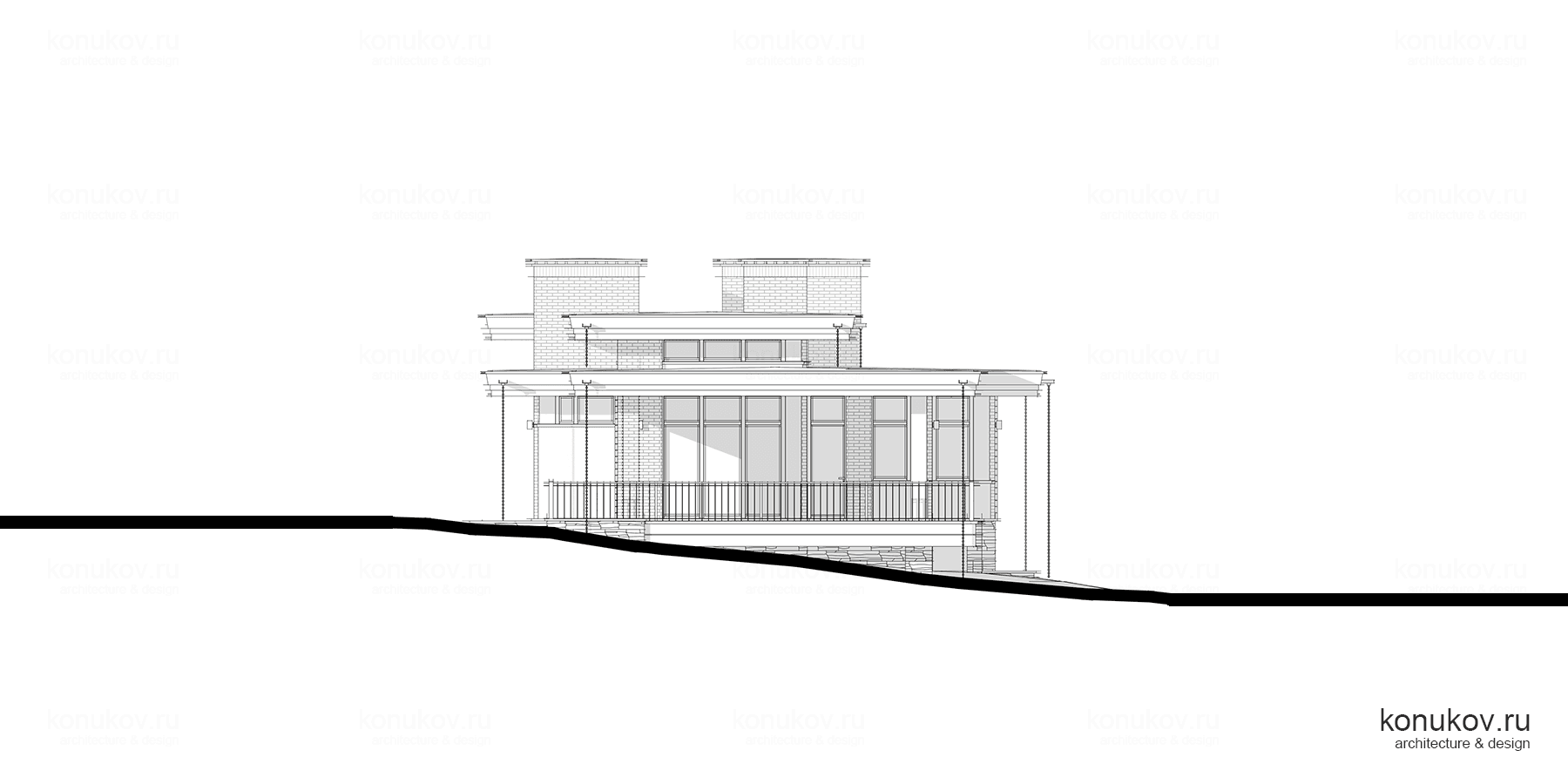

15. Фасад 3

Фасад 3
0 / 71 кб

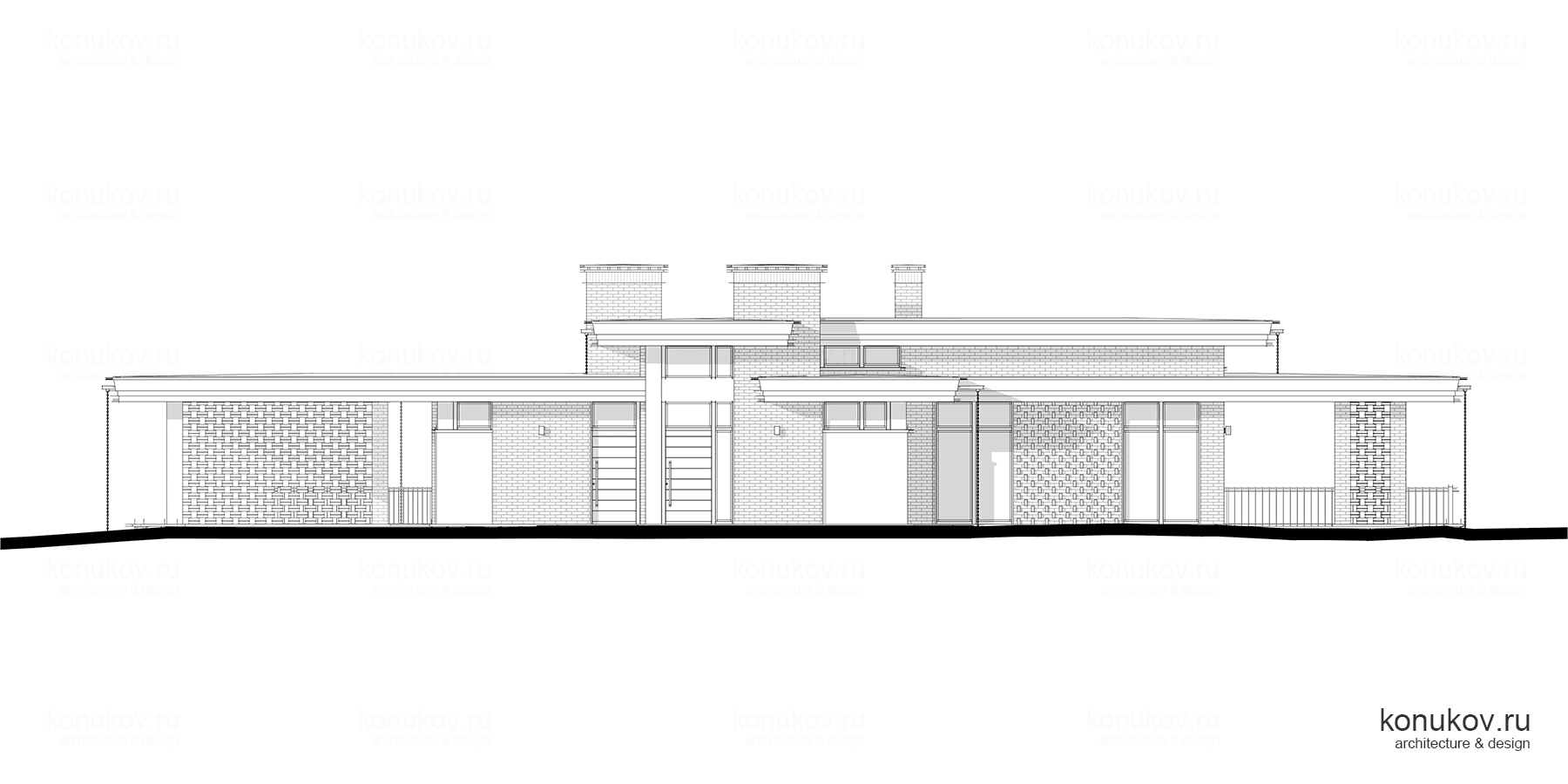

16. Фасад 1

Фасад 1
0 / 107 кб

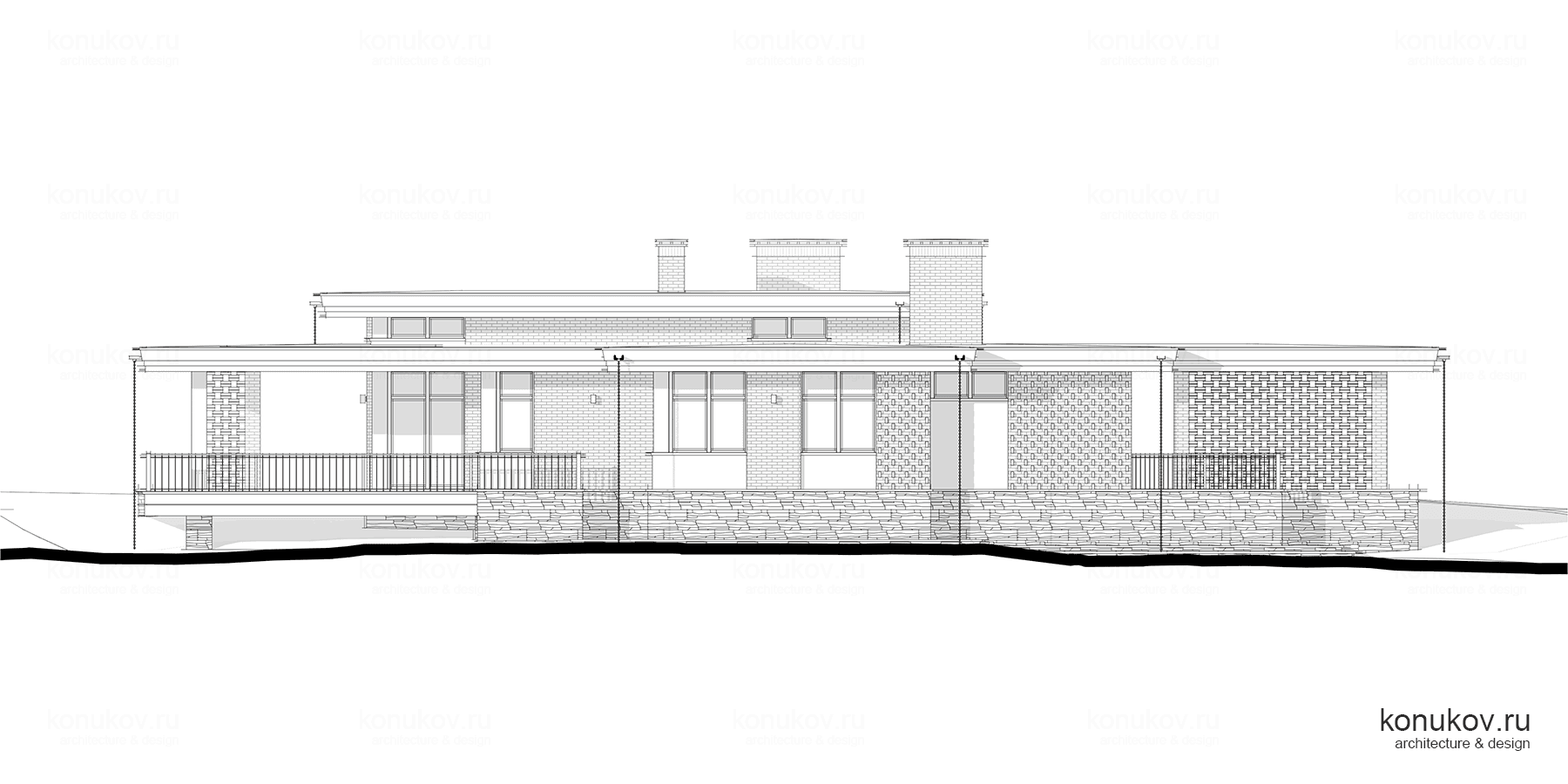

17. Фасад 4

Фасад 4
0 / 151 кб

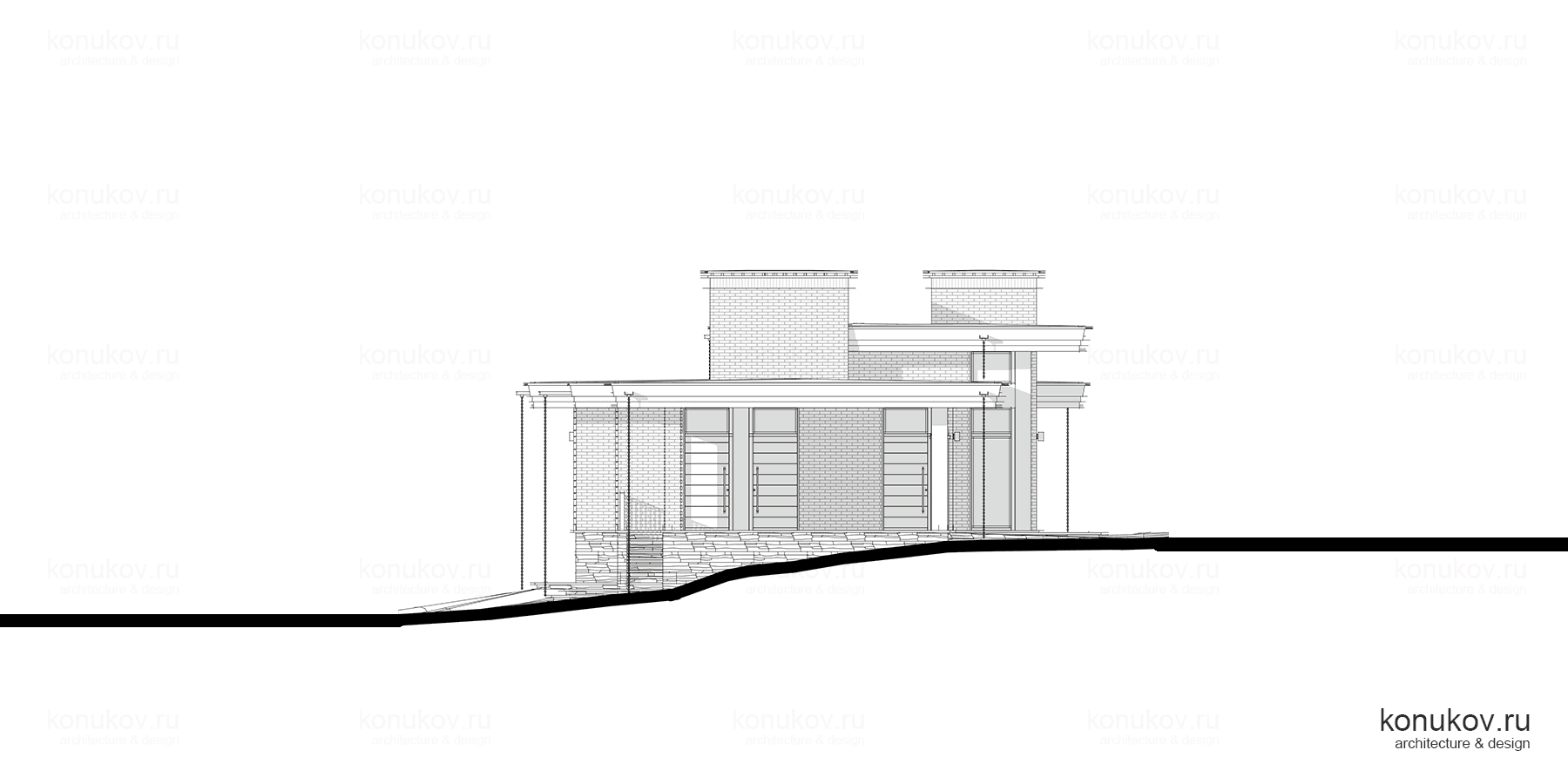

18. Фасад 2

Фасад 2
0 / 77 кб
19.
Маленький домик в Крыму
0 / 234 кб

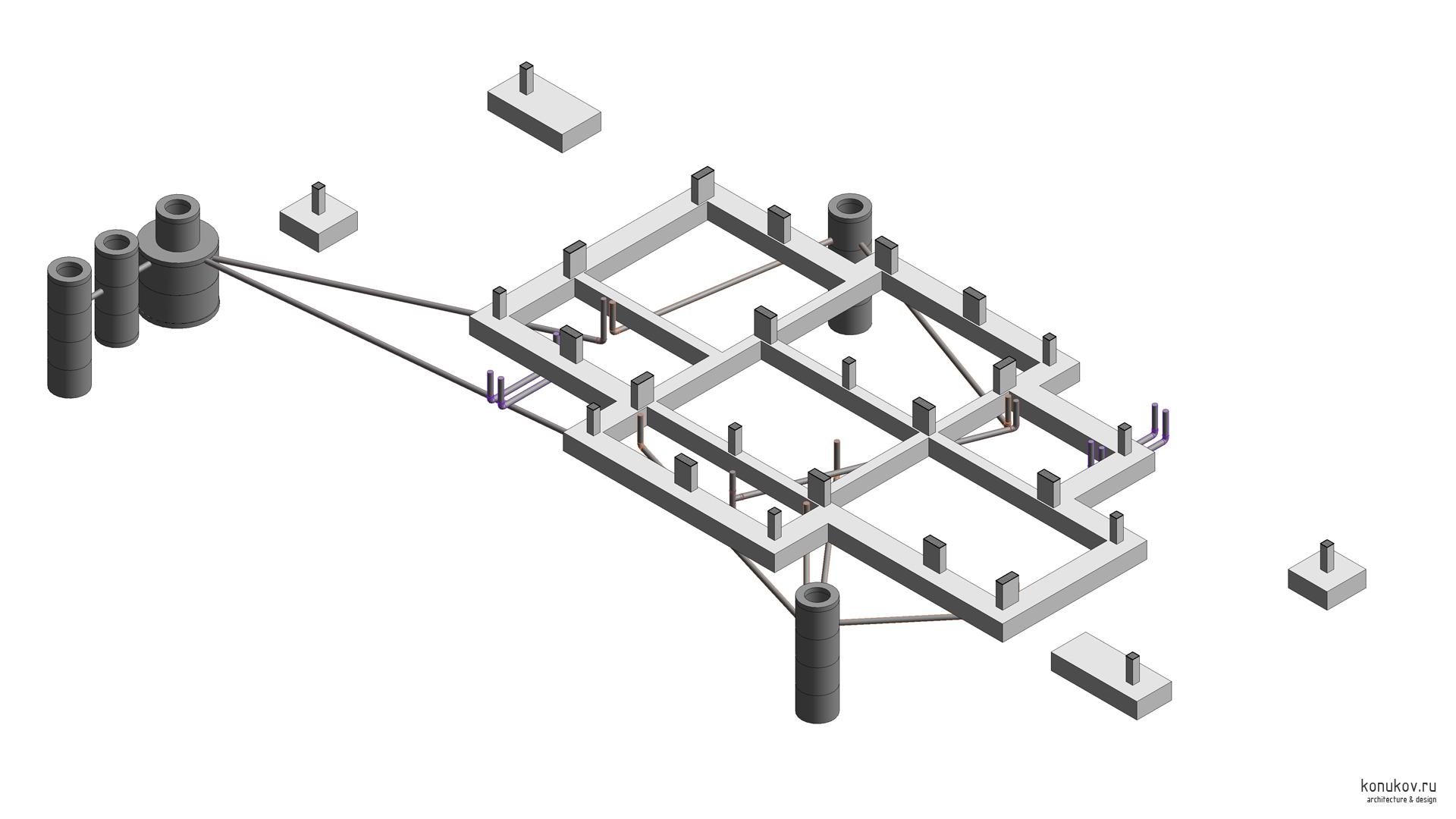

20. Изометрия Наружные сети (нвк)

Для всех наружных сетей мы оставляем под бетоном закладные трубы D160. В них потом прокидываем всё, что хотим: электричество, слаботочку. полив и т.д. Одну напорную трубу закладываем на уровень промерзания, для воды.

Изометрия Наружные сети (нвк)
0 / 280 кб
Над проектом работали
Конюков А. А.
ГИП
Конюкова Е. А.
Вед. архитектор
Левченко С. А.
Архитектор
Кукин А. Н.
Конструктор
