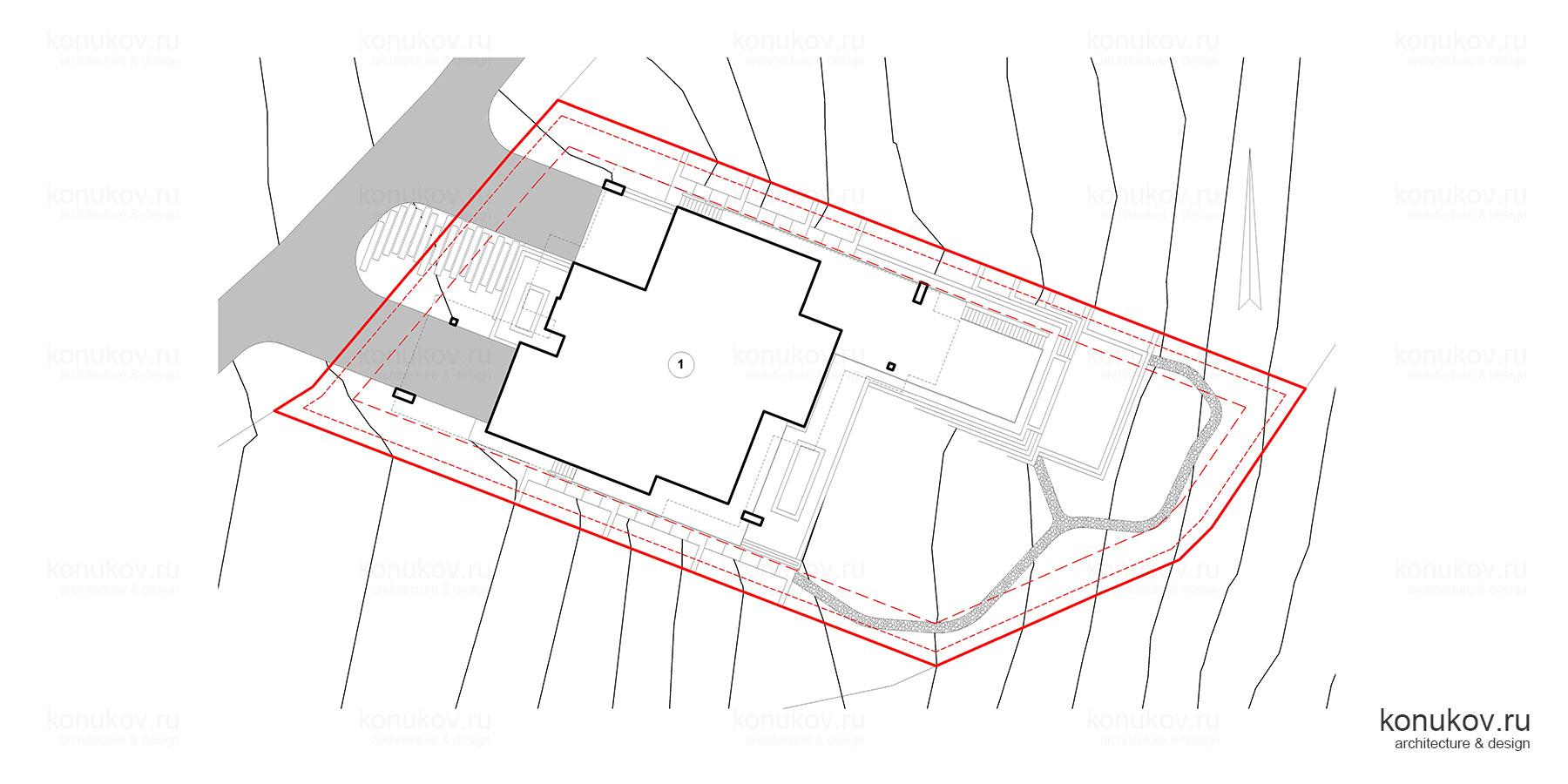

Генплан

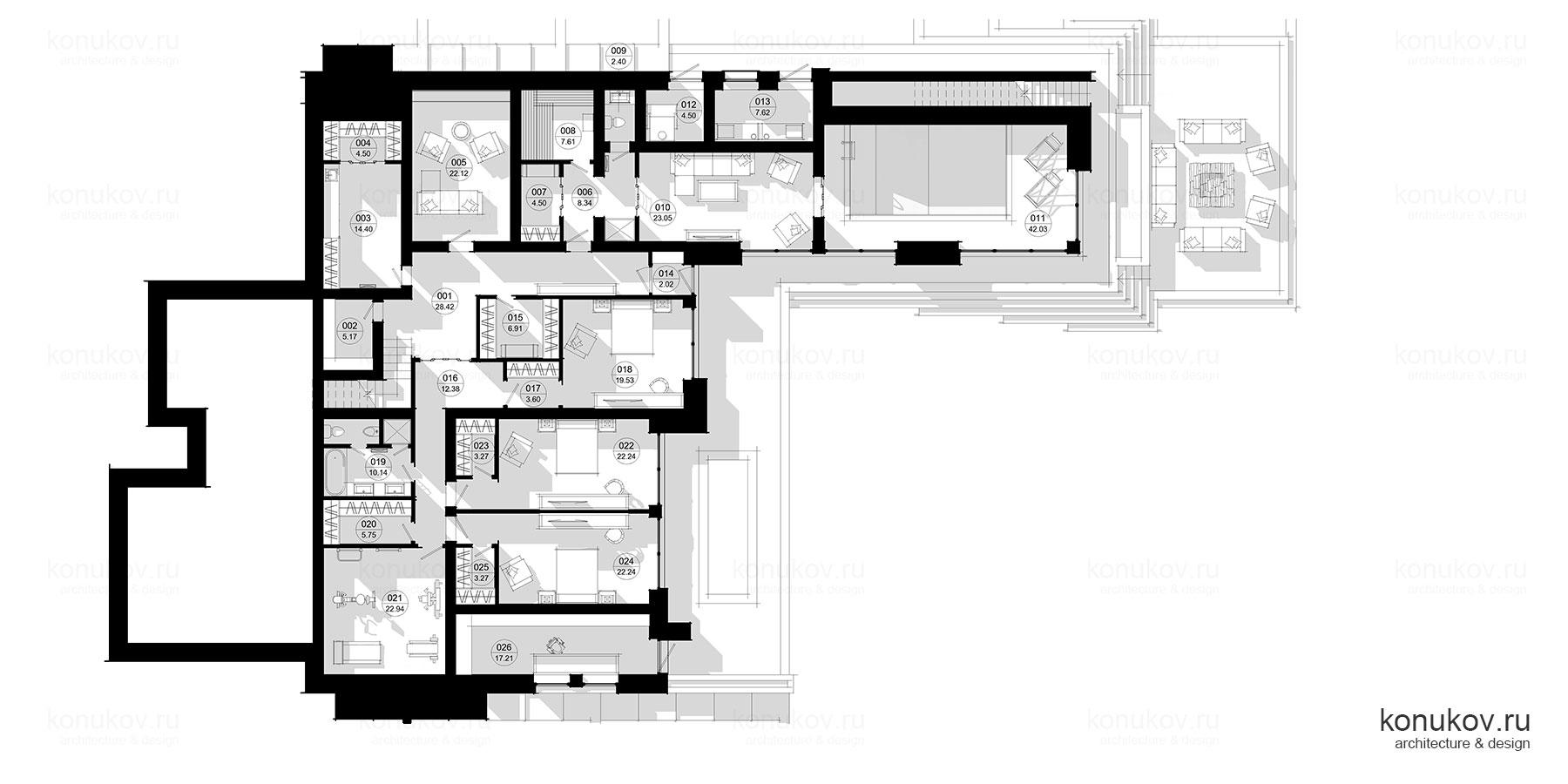

План цокольный эт.
001 Холл 28.42м 2. 002 Серверная 5.17м 2. 003 Постирочная 14.40м 2. 004 Кладовая 4.50м 2. 005 Кинотеатр 22.12м 2. 006 Холл 8.34м 2. 007 Раздевалка 4.50м 2. 008 Сауна 7.61м 2. 009 Туалет 2.40м 2. 010 Комната отдыха 23.05м 2. 011 Бассейн 42.03м 2. 012 Генераторная 4.50м 2. 013 Котельная 7.62м 2. 014 Тамбур 2.02м 2. 015 Комната персонала 6.91м 2. 016 Коридор 12.38м 2. 017 Гардеробная 3.60м 2. 018 Спальня 19.53м 2. 019 Ванная 10.14м 2. 020 Кладовая 5.75м 2. 021 Тренажёрный зал 22.94м 2. 022 Спальня 22.24м 2. 023 Гардеробная 3.27м 2. 024 Спальня 22.24м 2. 025 Гардеробная 3.27м 2. 026 Кладовая садового инвентаря 17.21м 2.

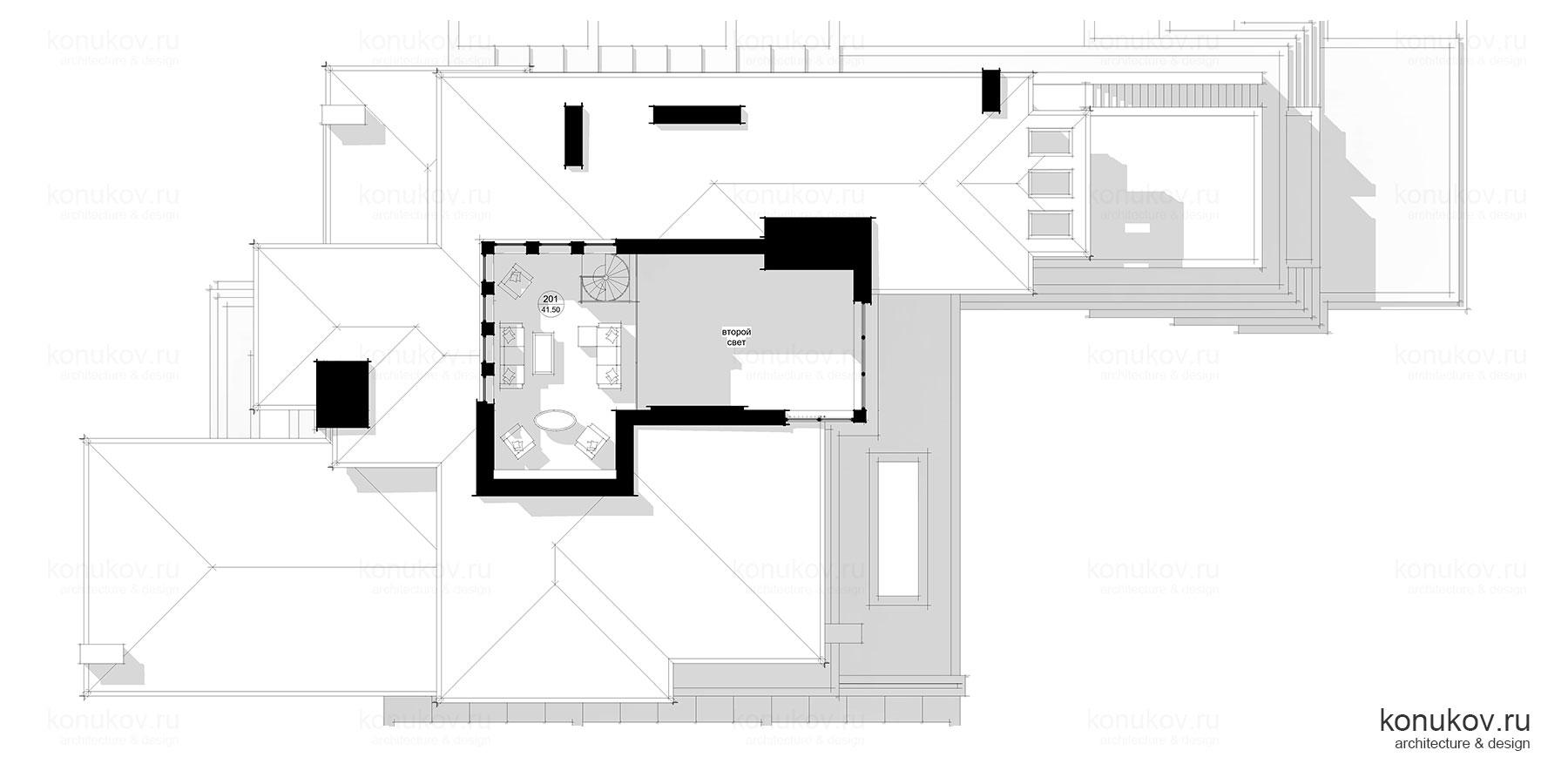

План 2 эт.
201 Антресоль 41.50м 2.

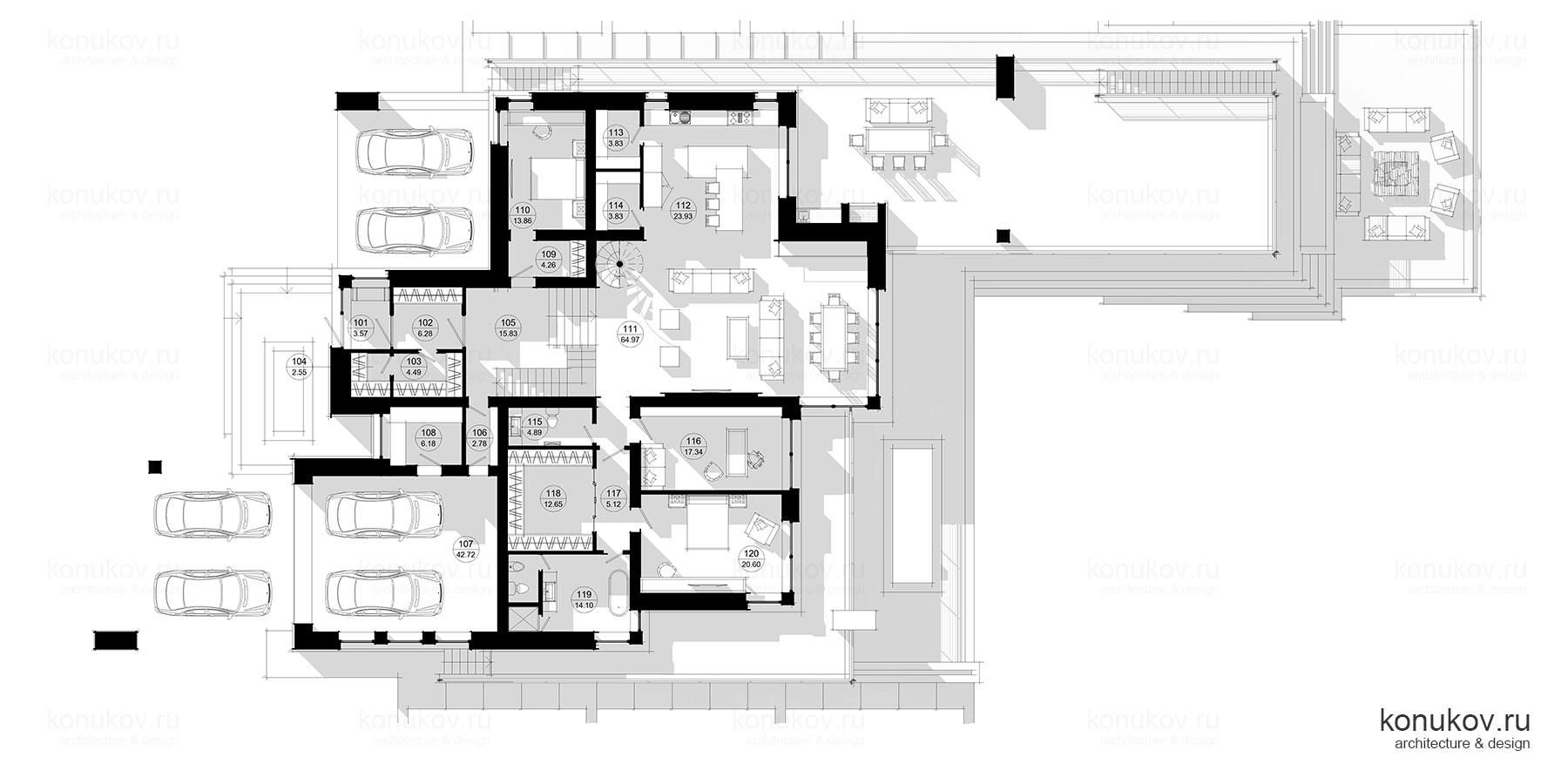

План 1 эт.
101 Тамбур 3.57м 2. 102 Прихожая 6.28м 2. 103 Гардеробная 4.49м 2. 104 Кладовая 2.55м 2. 105 Холл 15.83м 2. 106 Коридор 2.78м 2. 107 Гараж 42.72м 2. 108 Кладовая 6.18м 2. 109 Гардеробная 4.26м 2. 110 Гостевая спальня 13.86м 2. 111 Гостиная 64.97м 2. 112 Кухня 23.93м 2. 113 Холодная кладовая 3.83м 2. 114 Кладовая 3.83м 2. 115 Туалет 4.89м 2. 116 Кабинет 17.34м 2. 117 Коридор 5.12м 2. 118 Гардеробная 12.65м 2. 119 Ванная 14.10м 2. 120 Мастер-спальня 20.60м 2.

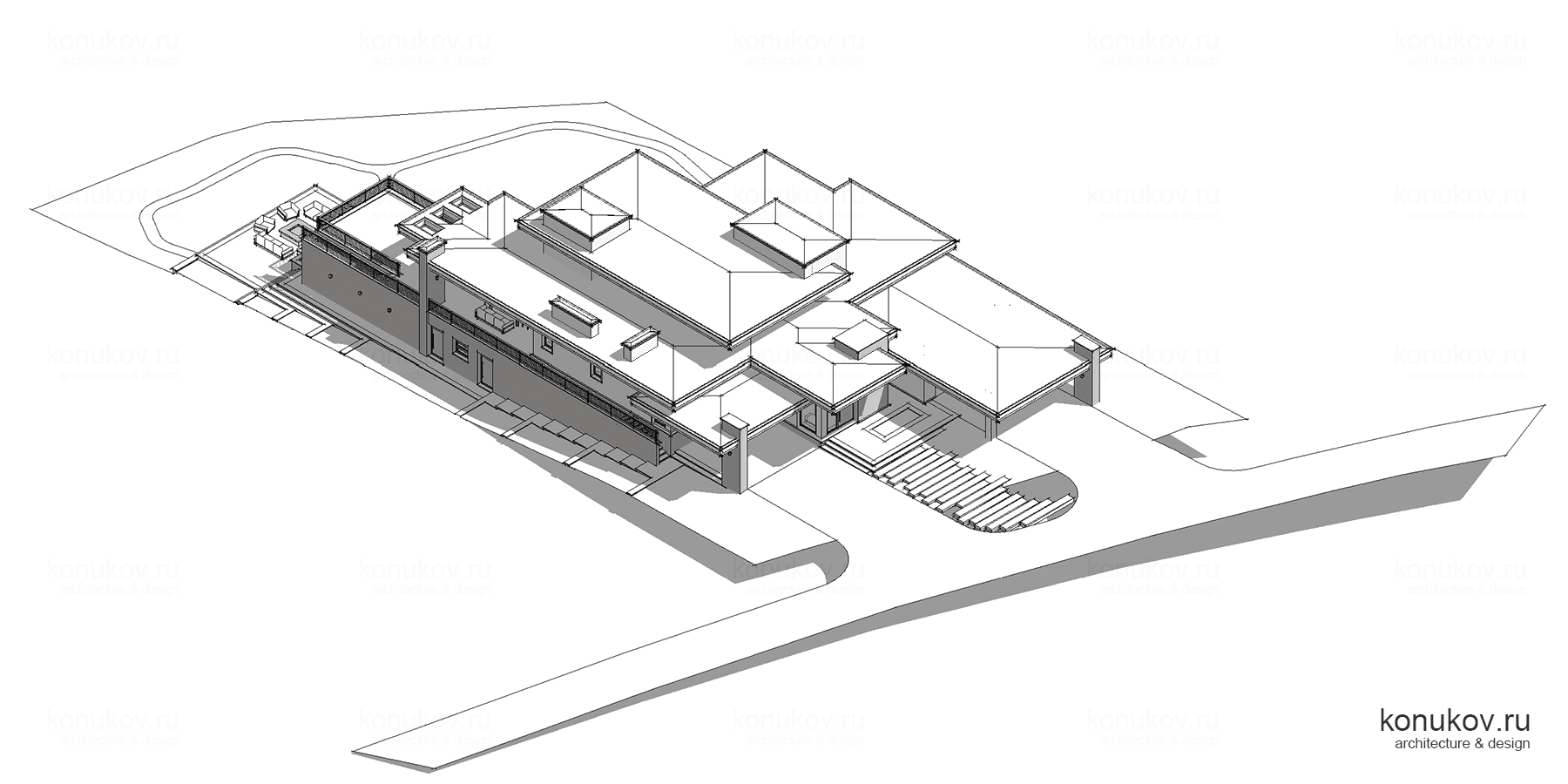

Изометрия северо-западная

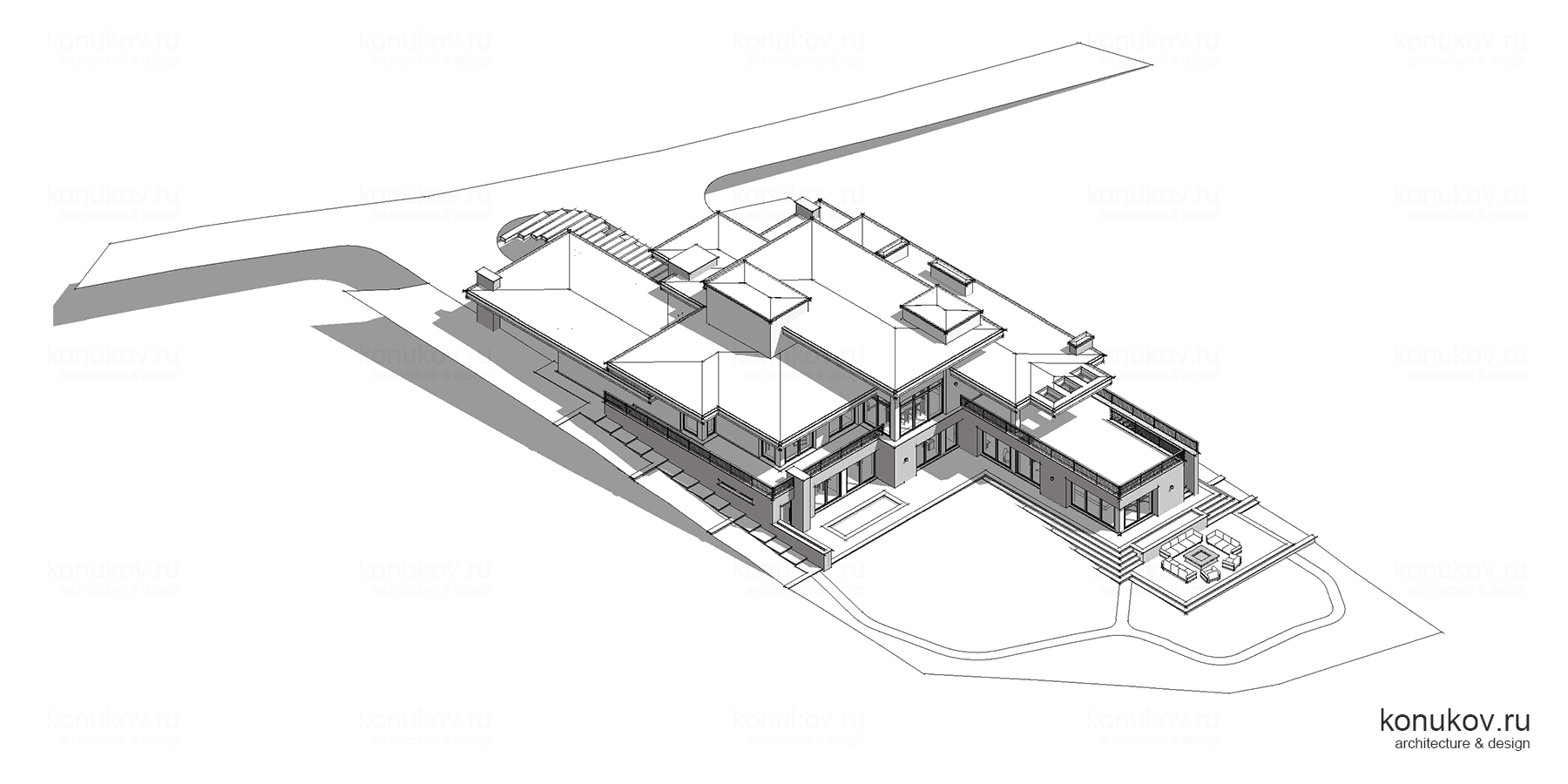

Изометрия юго восточная

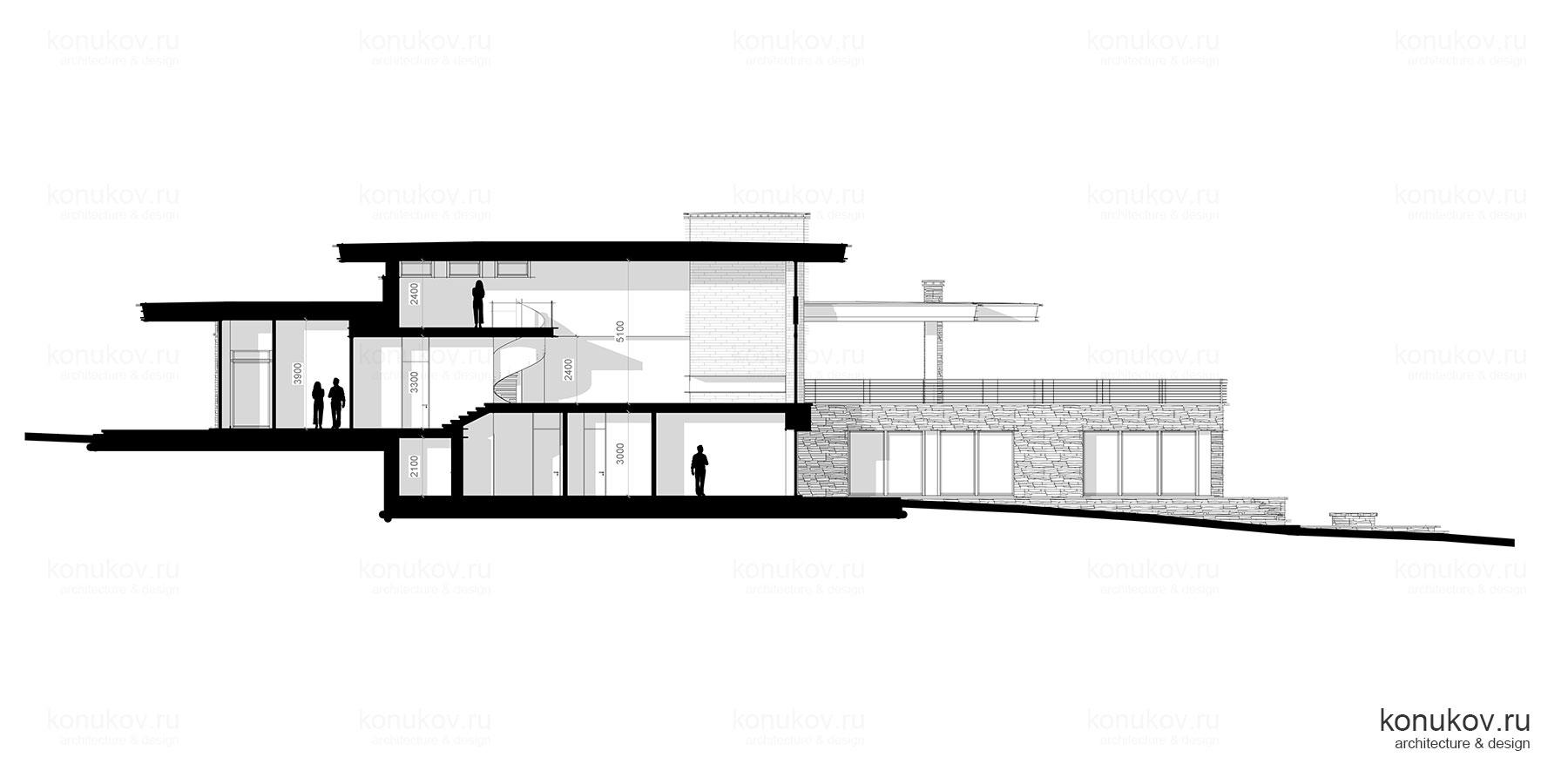

Разрез 1-1

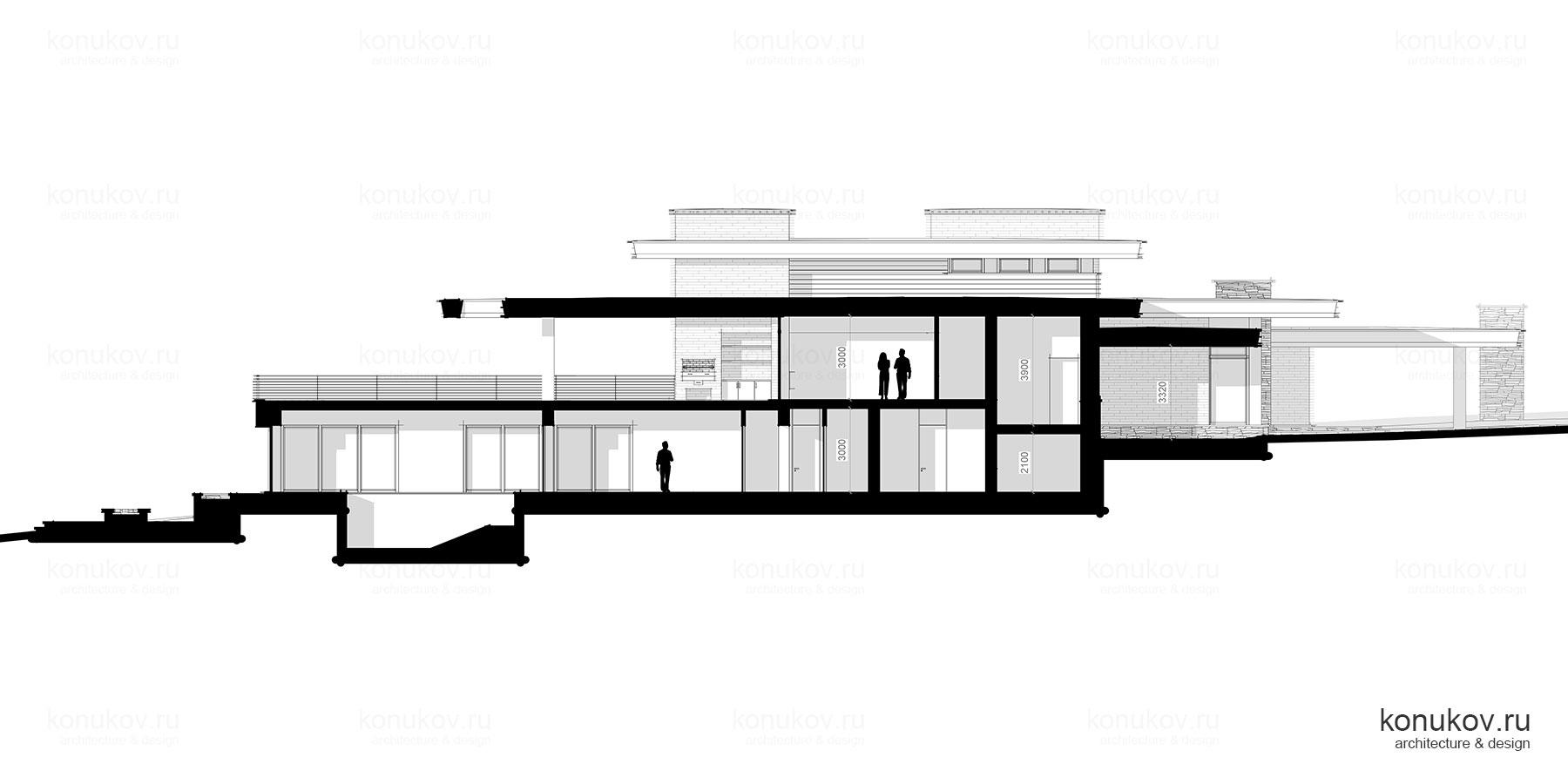

Разрез 3-3

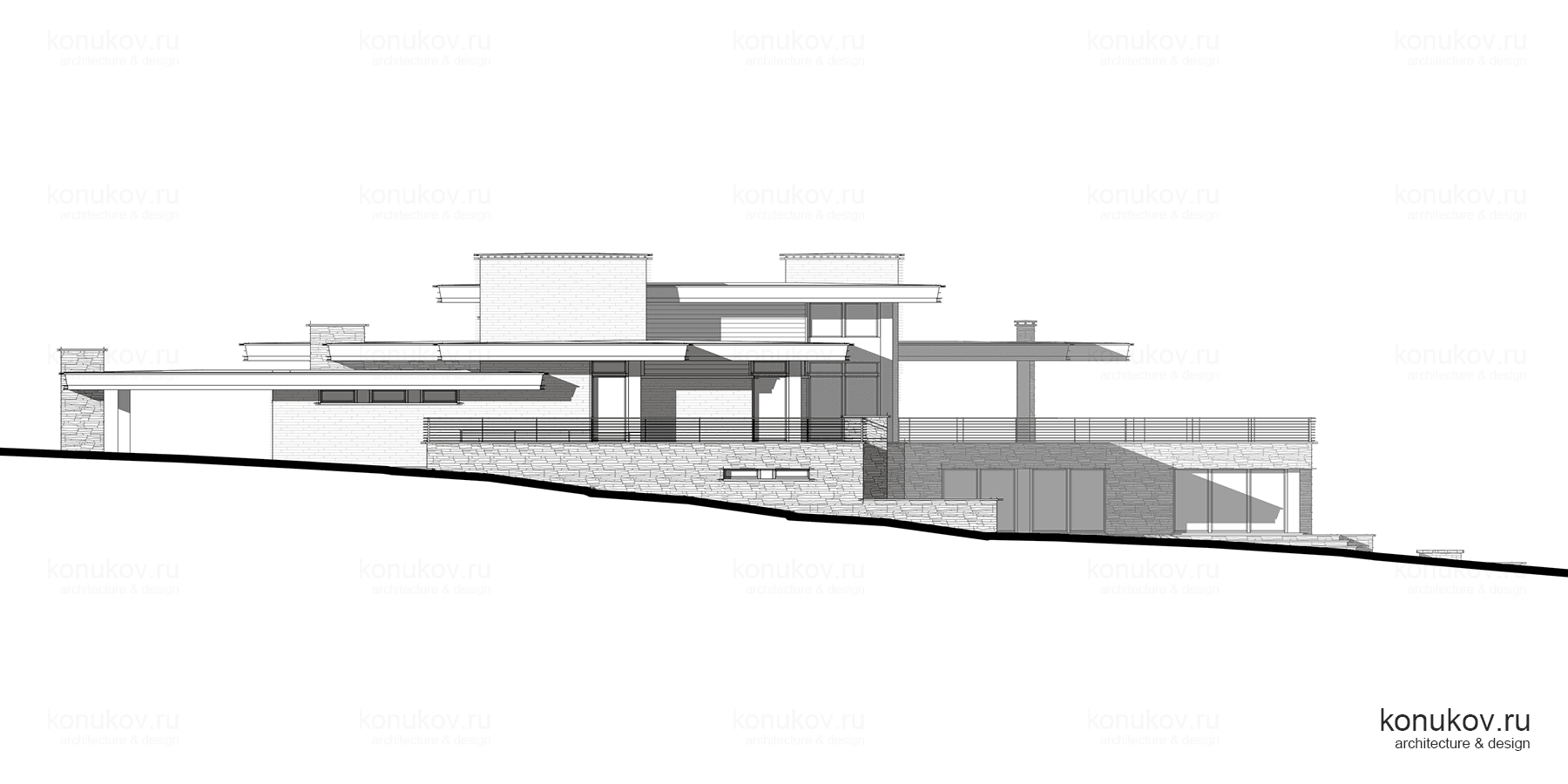

Фасад 4

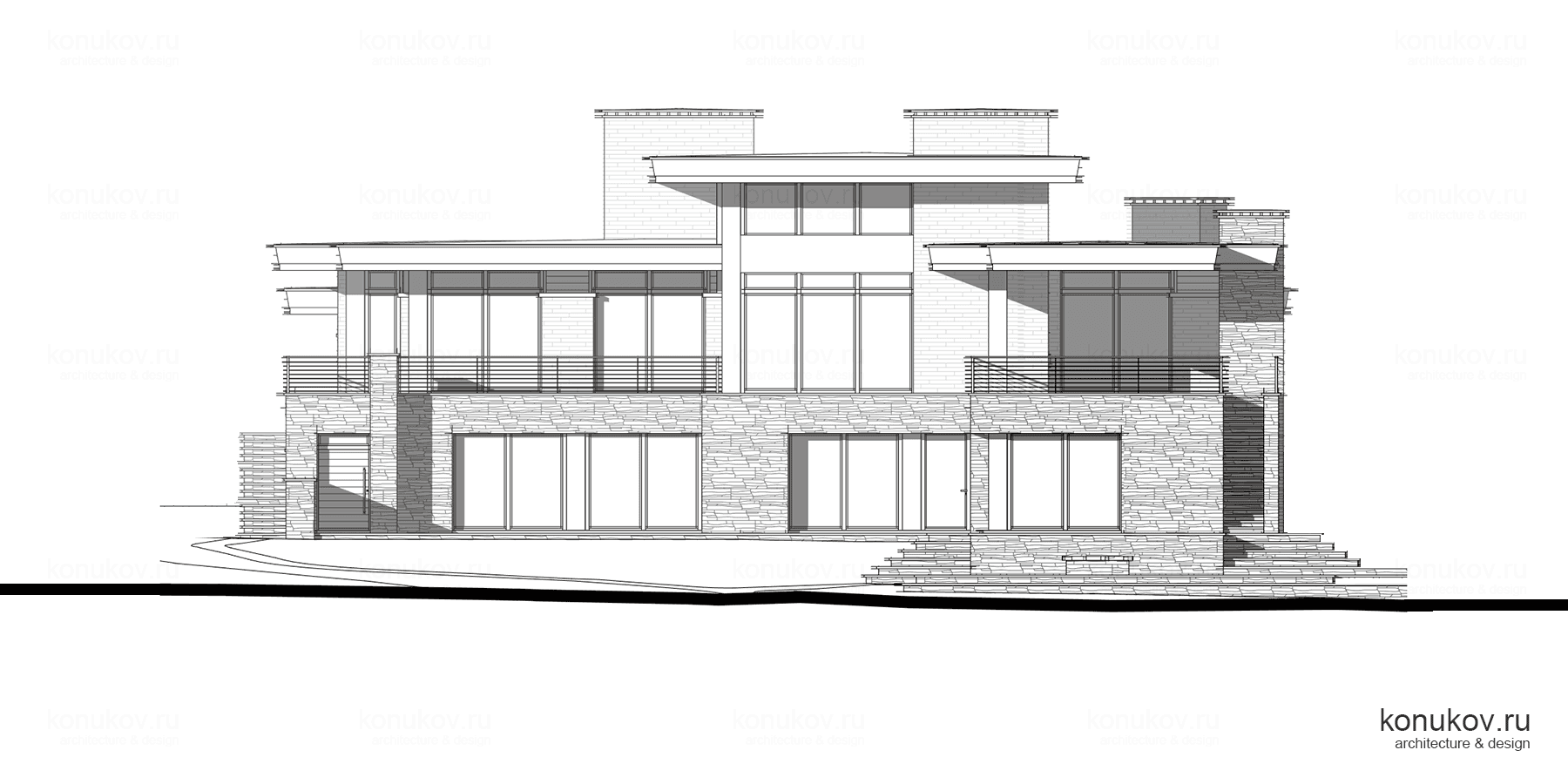

Фасад 3

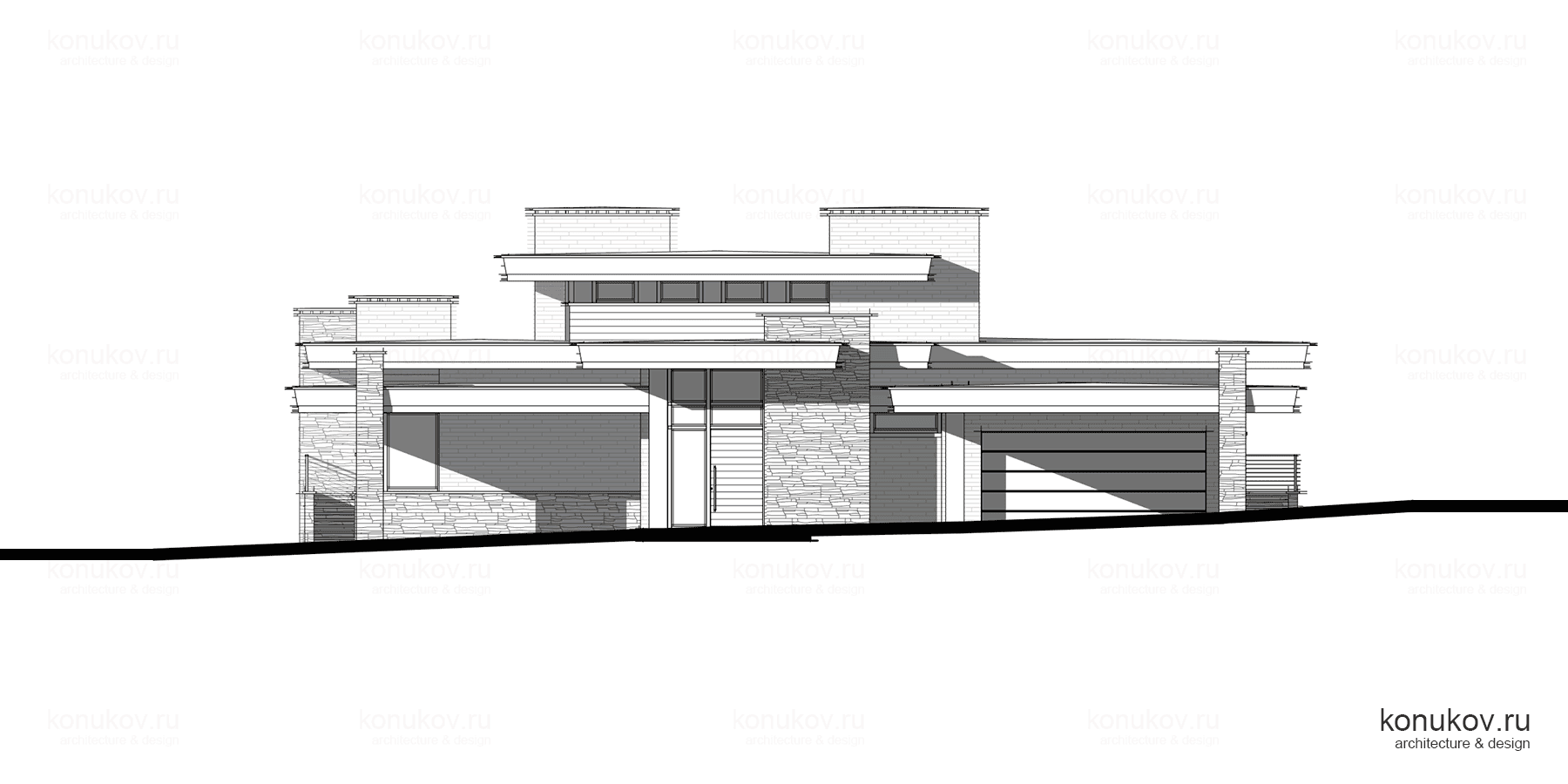

Фасад 1
КЖ

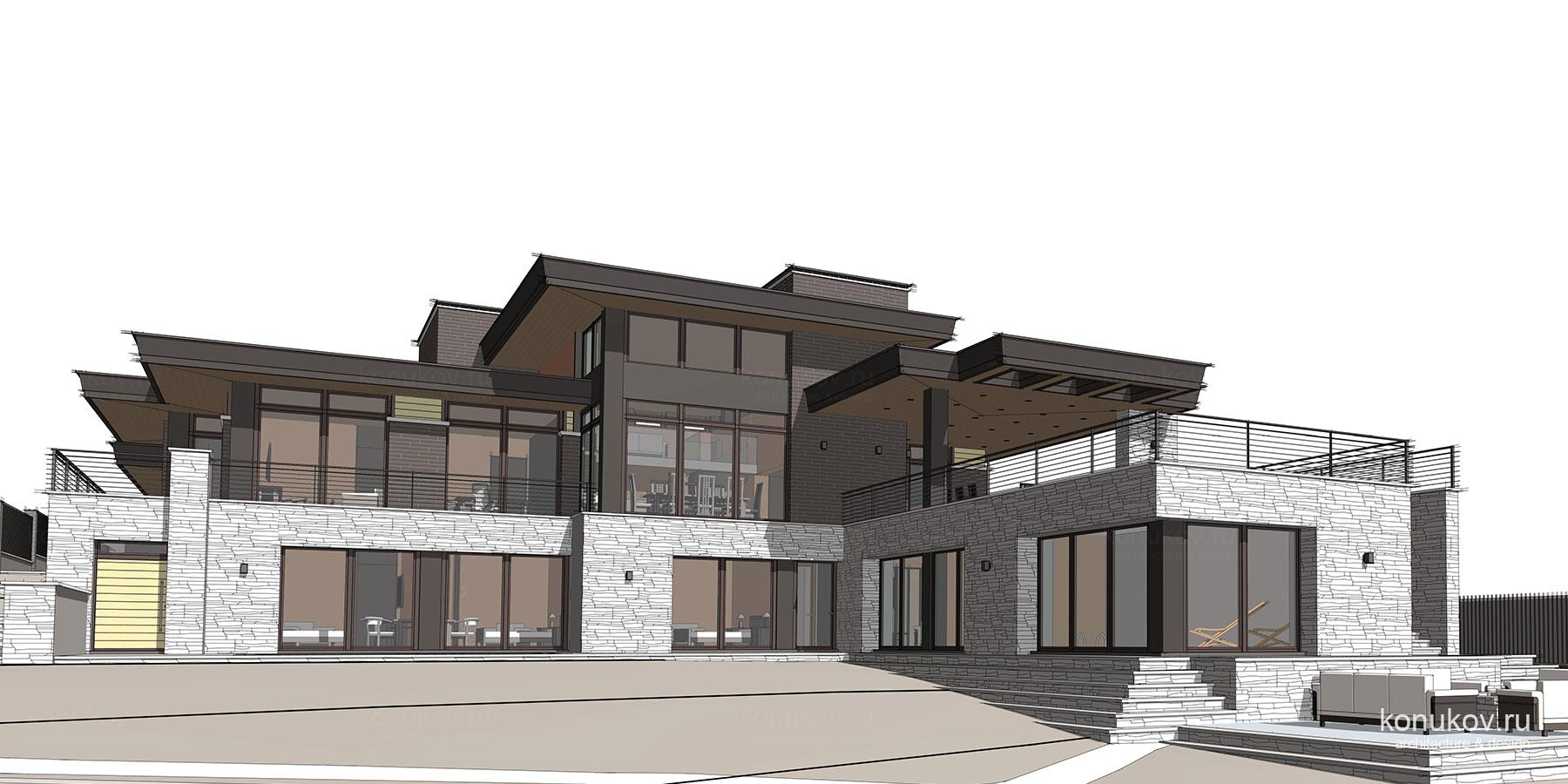

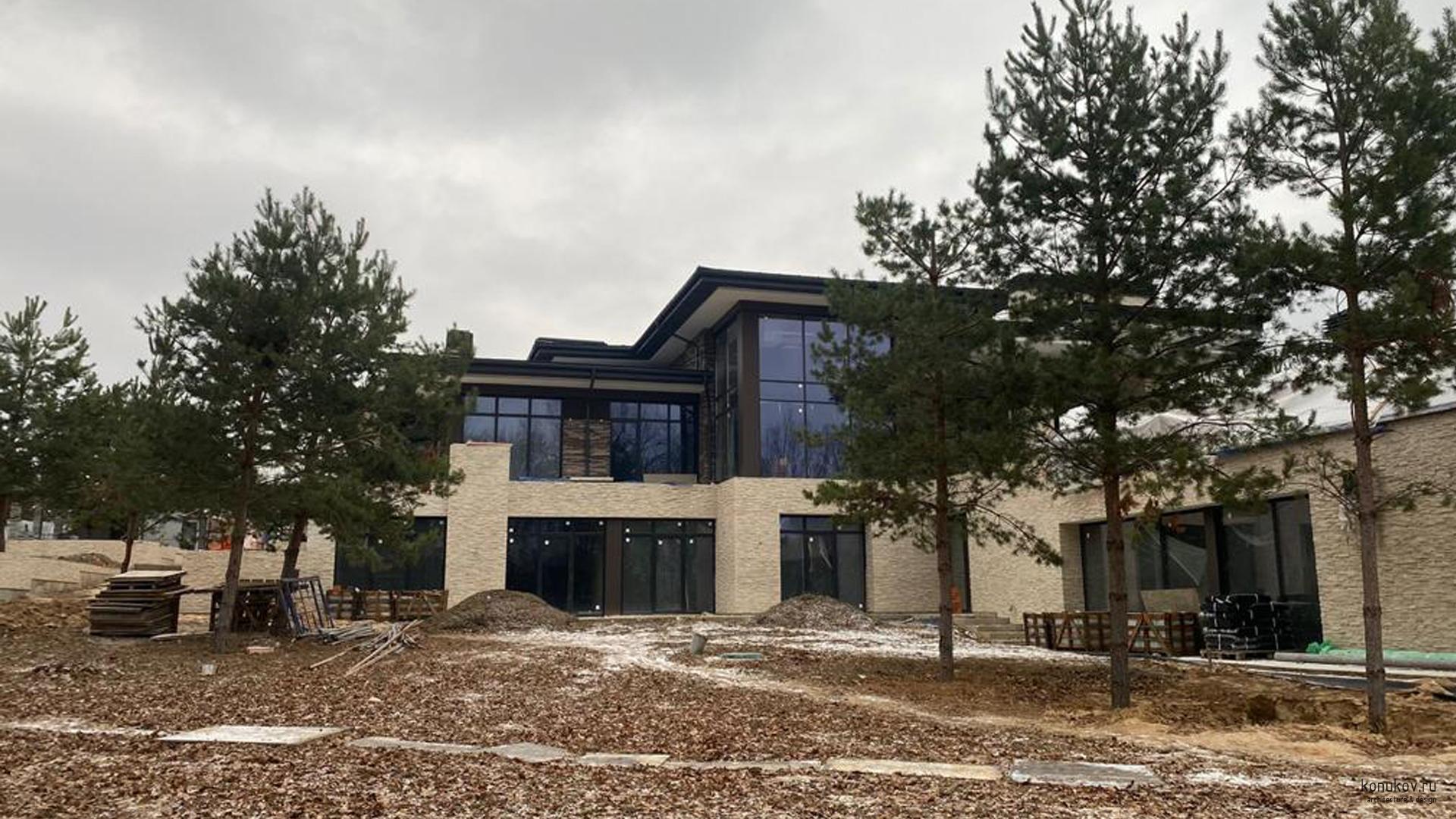

Вид со двора
