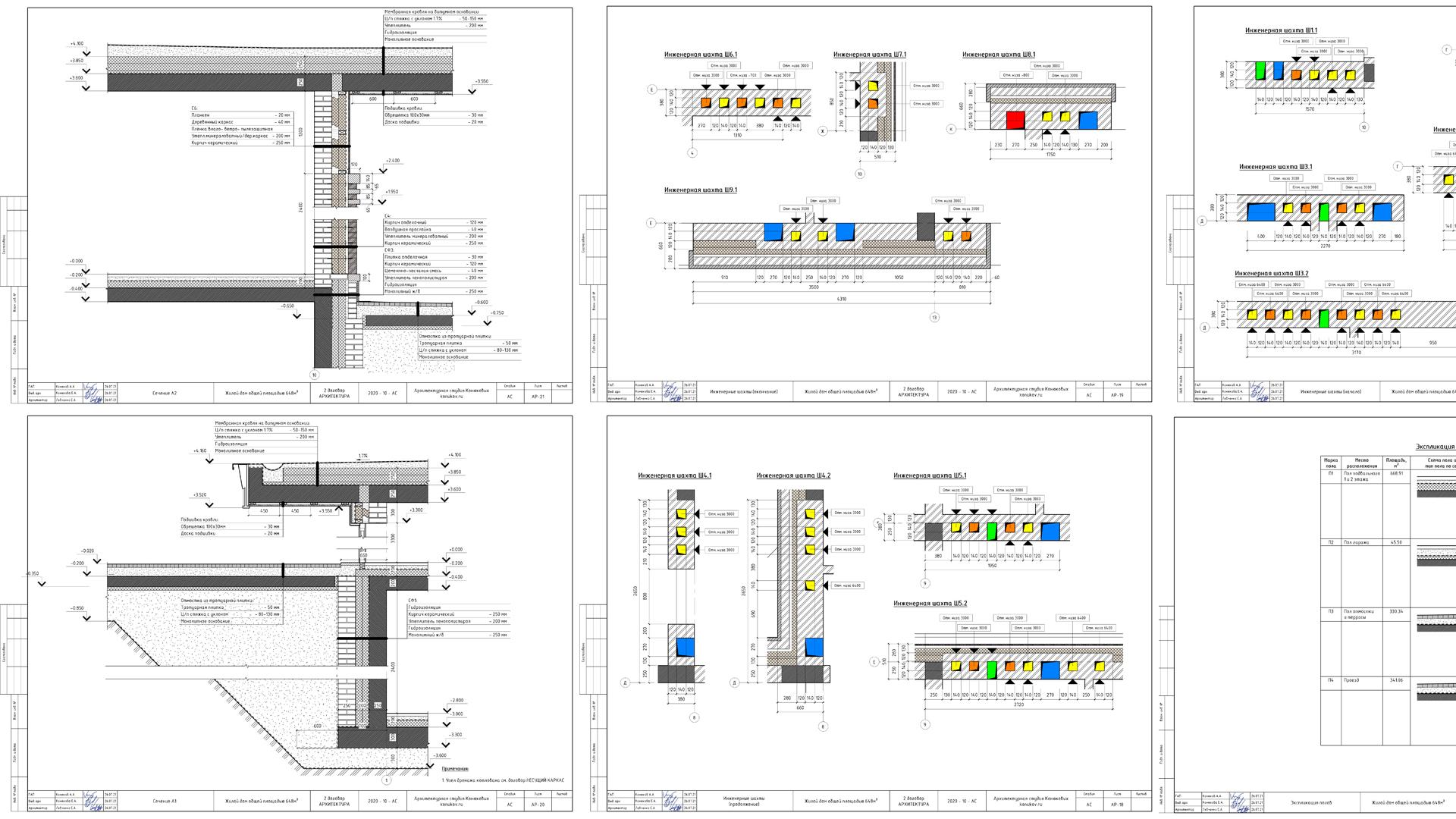

Дом с гаражом и бассейном с плоской кровлей

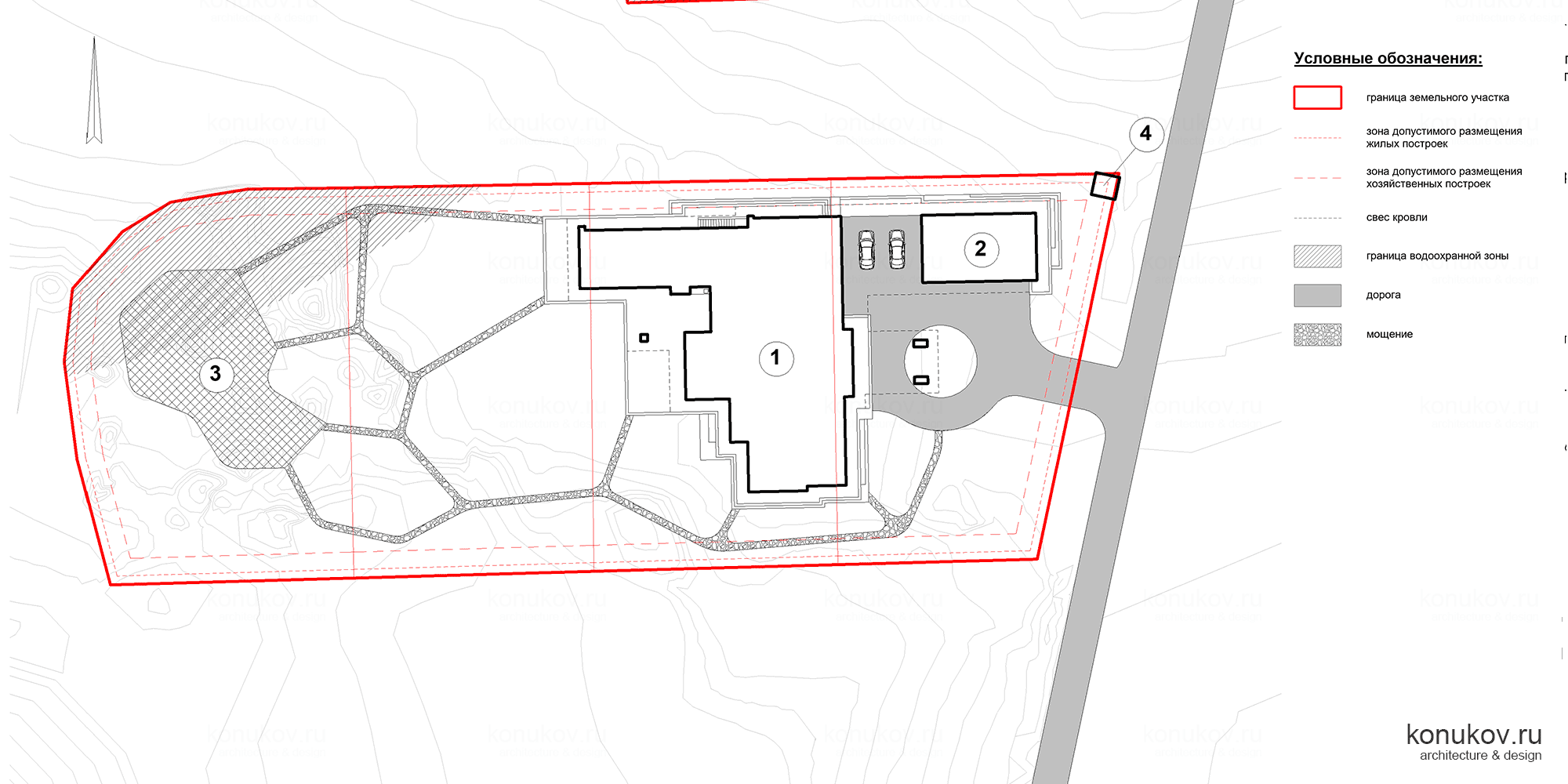

Генплан

1. 2-х этажный жилой дом. 2. Хозяйственная постройка. 3. Детский городок. 4. Трансформаторная подстанция ТП РУ-6кВ

0 / 254 кб

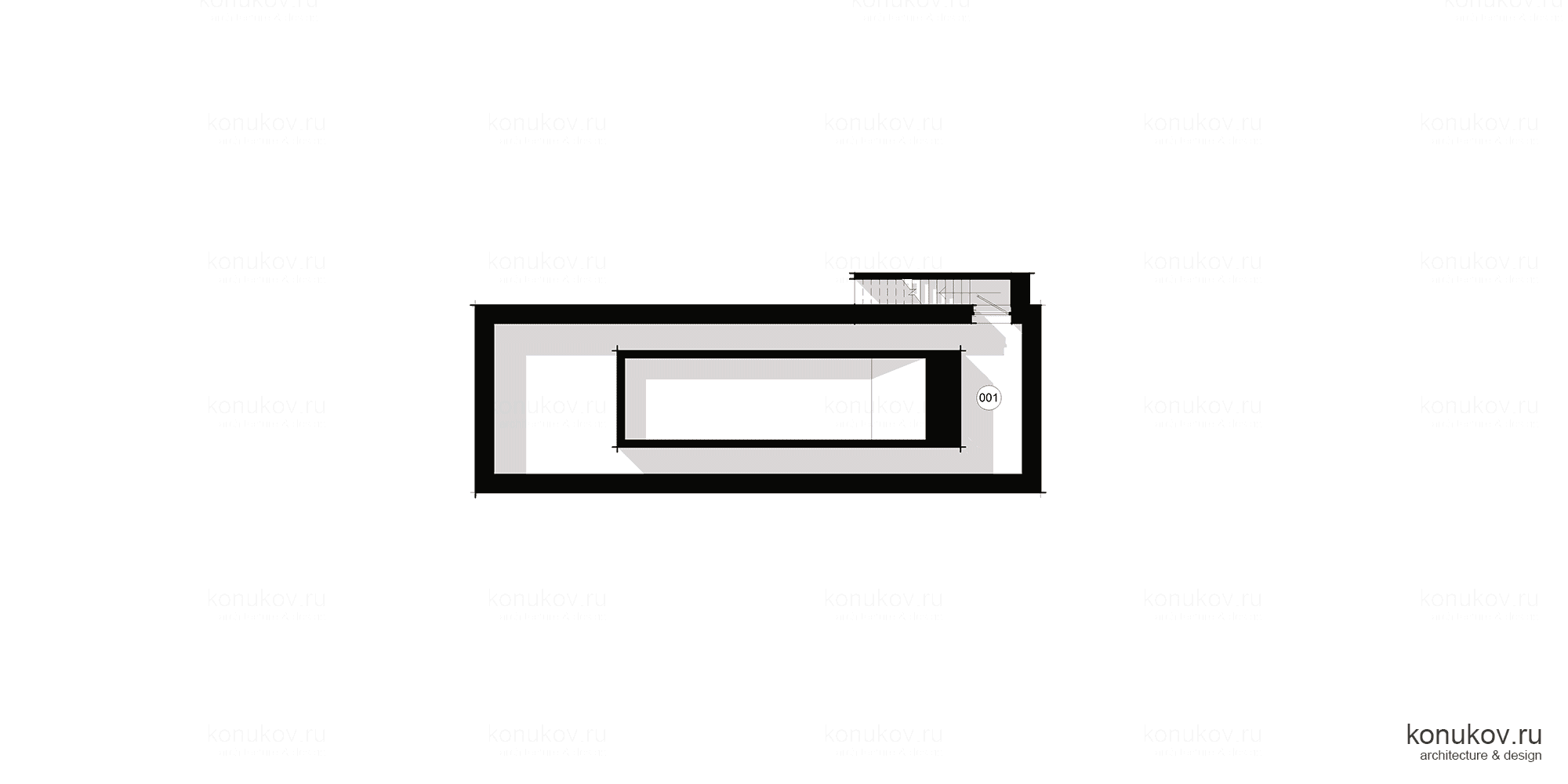

План подвал

001 Техническое помещение бассейна 62.1 м 2.

0 / 22 кб

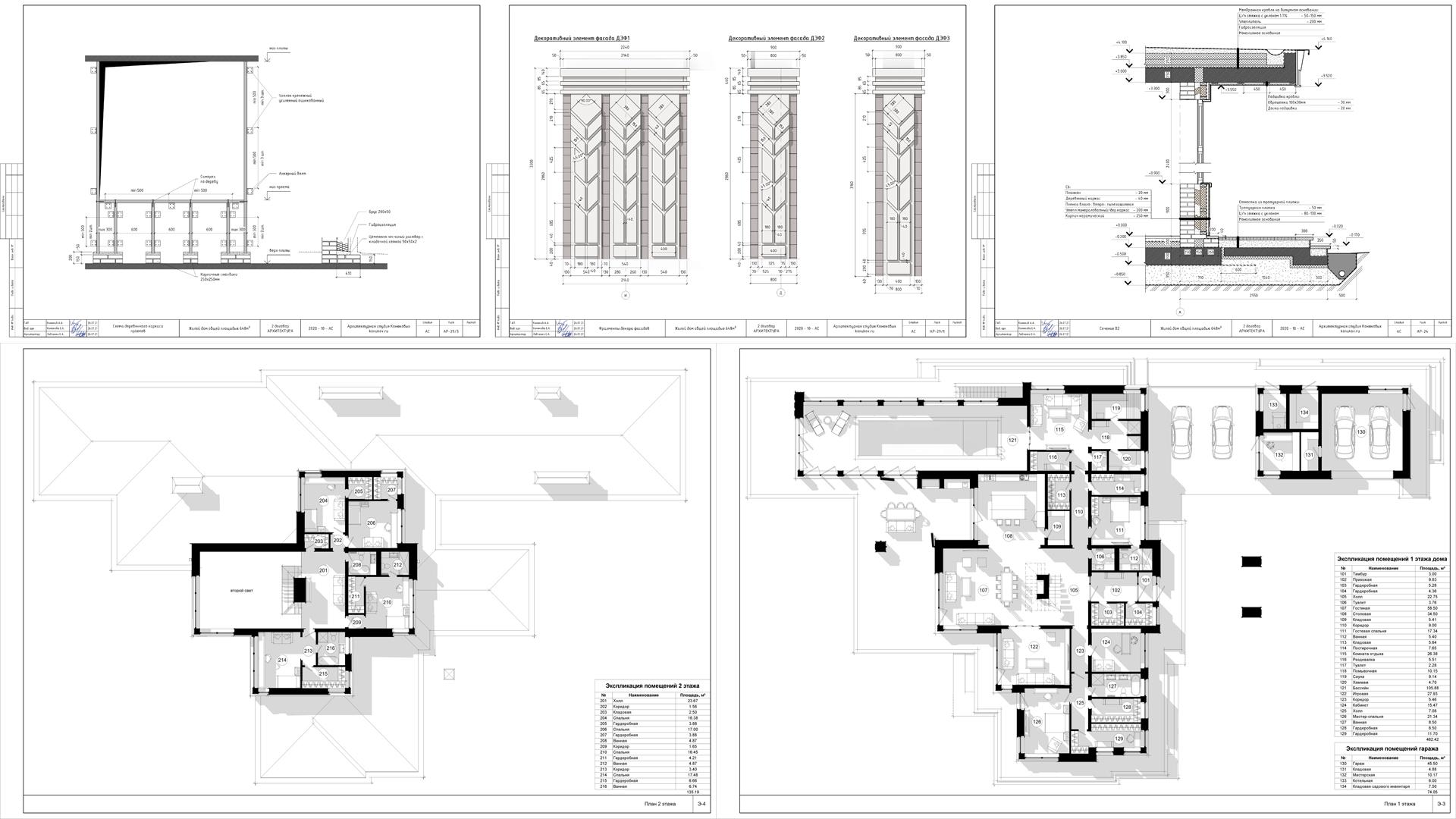

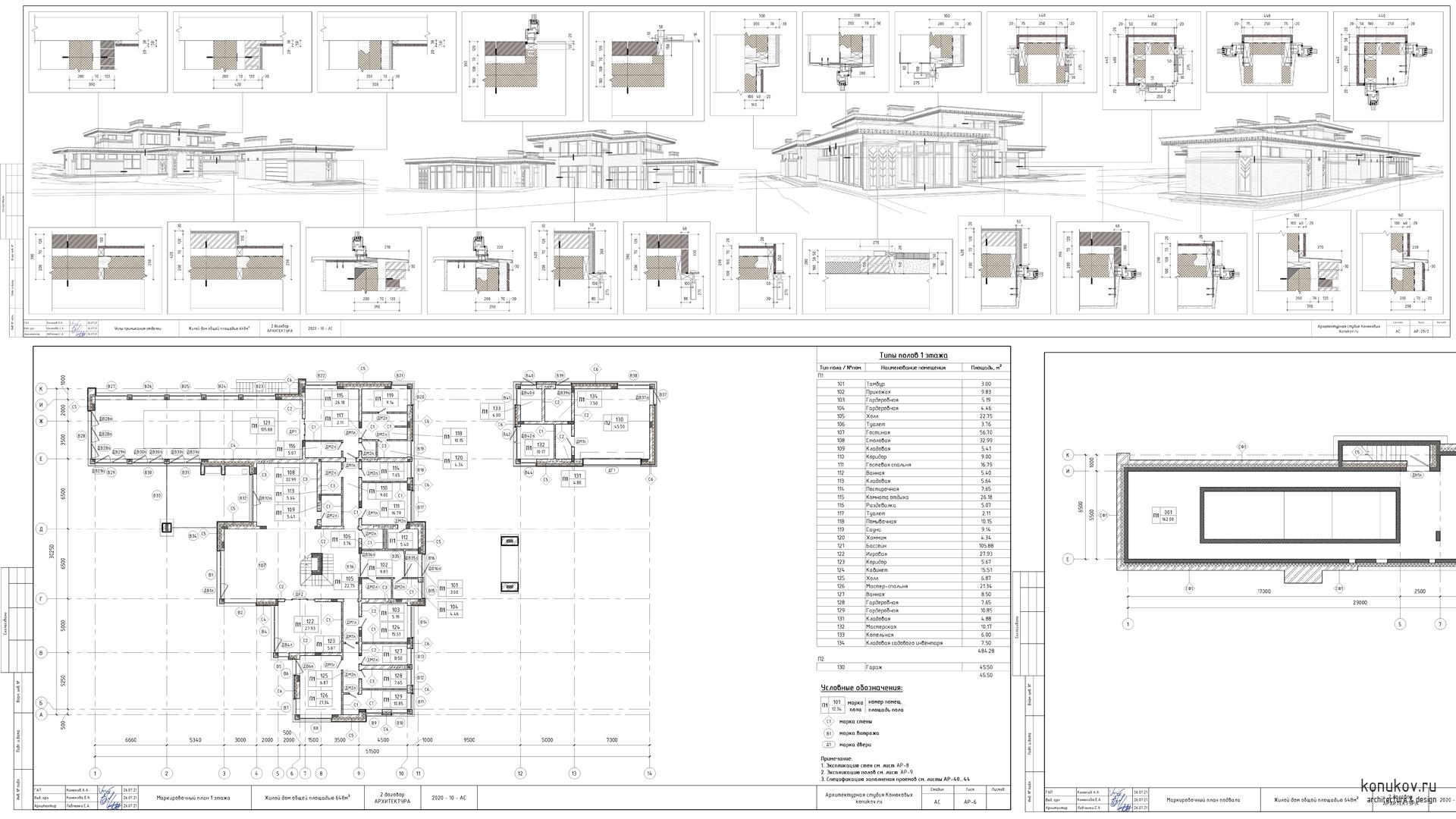

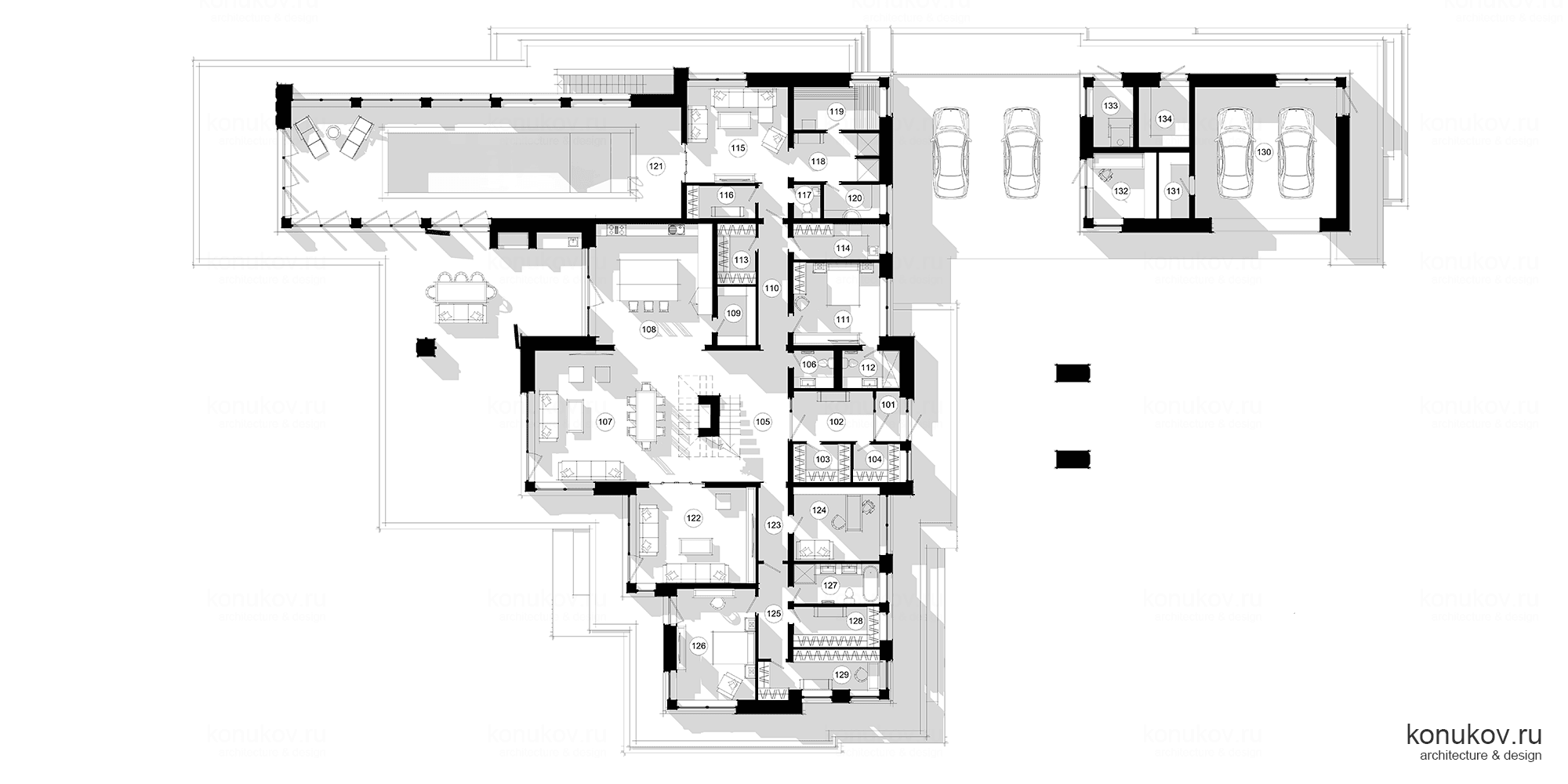

План 1 эт.

101 Тамбур 3.0 м 2. 102 Прихожая 9.8 м 2. 103 Гардеробная 5.2 м 2. 104 Гардеробная 4.3 м 2. 105 Холл 22.7 м 2. 106 Туалет 3.7 м 2. 107 Гостиная 58.5 м 2. 108 Столовая 34.5 м 2. 109 Кладовая 5.4 м 2. 110 Коридор 9.0 м 2. 111 Гостевая спальня 17.3 м 2. 112 Ванная 5.4 м 2. 113 Кладовая 5.6 м 2. 114 Постирочная 7.65 м 2. 115 Комната отдыха 26.38 м 2. 116 Раздевалка 5.51 м 2. 117 Туалет 2.2 м 2. 118 Помывочная 10.1 м 2. 119 Сауна 9.1 м 2. 120 Хаммам 4.7 м 2. 121 Бассейн 105.8 м 2. 122 Игровая 27.9 м 2. 123 Коридор 5.4 м 2. 124 Кабинет 15.4 м 2. 125 Холл 7.1 м 2. 126 Мастер-спальня 21.3 м 2. 127 Ванная 8.5 м 2. 128 Гардеробная 8.5 м 2. 129 Гардеробная 11.70 м 2. 130 Гараж 45.50 м 2. 131 Кладовая 4.88 м 2. 132 Мастерская 10.1 м 2. 133 Котельная 6.0 м 2. 134 Кладовая садового инвентаря 7.5 м 2.

0 / 154 кб

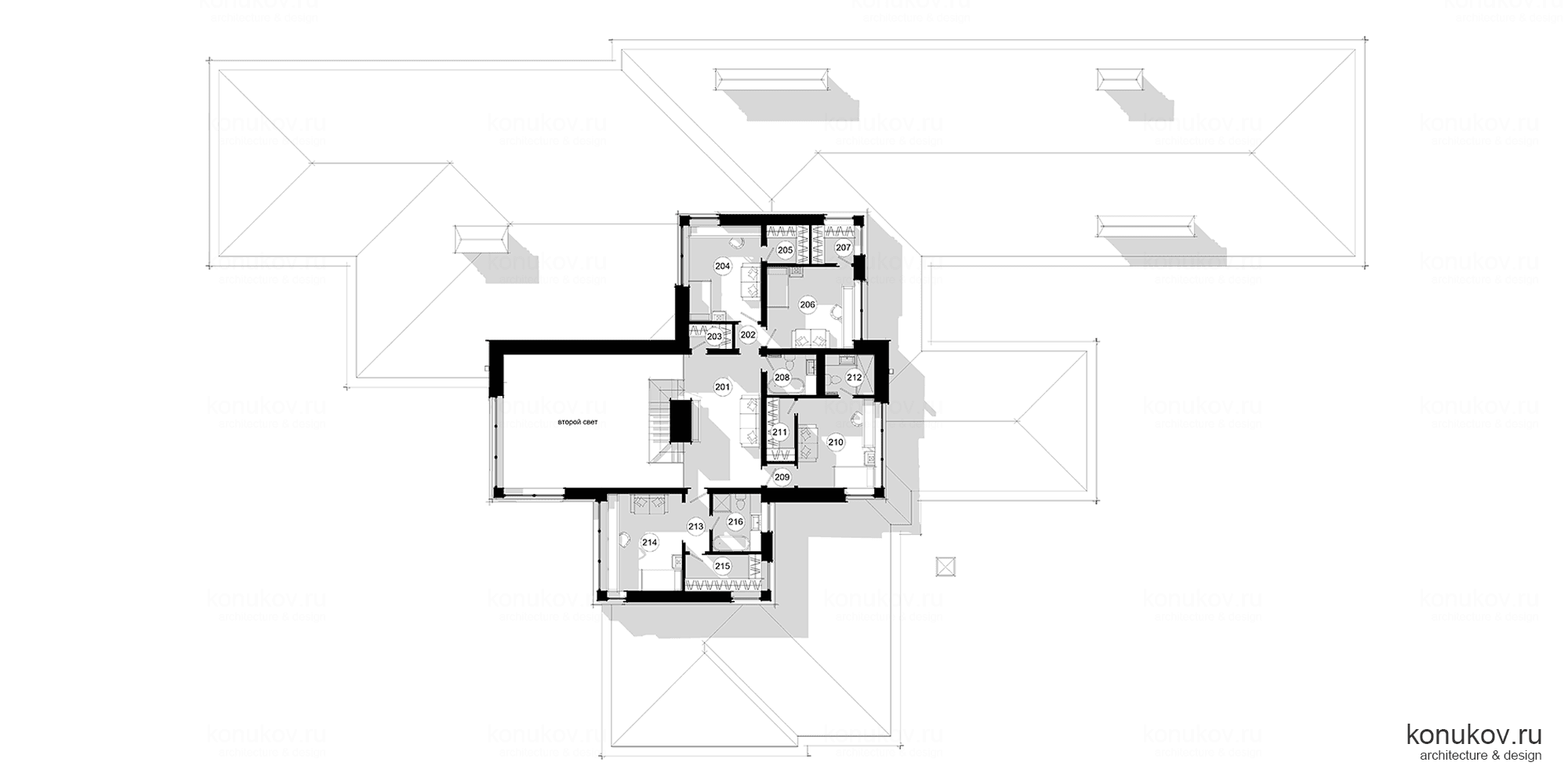

План 2 эт.

201 Холл 23.6 м 2. 202 Коридор 1.5 м 2. 203 Кладовая 2.5 м 2. 204 Спальня 16.3 м 2. 205 Гардеробная 3.9 м 2. 206 Спальня 17.00 м 2. 207 Гардеробная 3.88 м 2. 208 Ванная 4.87 м 2. 209 Коридор 1.6 м 2. 210 Спальня 16.4 м 2. 211 Гардеробная 4.2 м 2. 212 Ванная 4.8 м 2. 213 Коридор 3.4 м 2. 214 Спальня 17.4 м 2. 215 Гардеробная 6.6 м 2. 216 Ванная 6.7 м 2.

0 / 91 кб

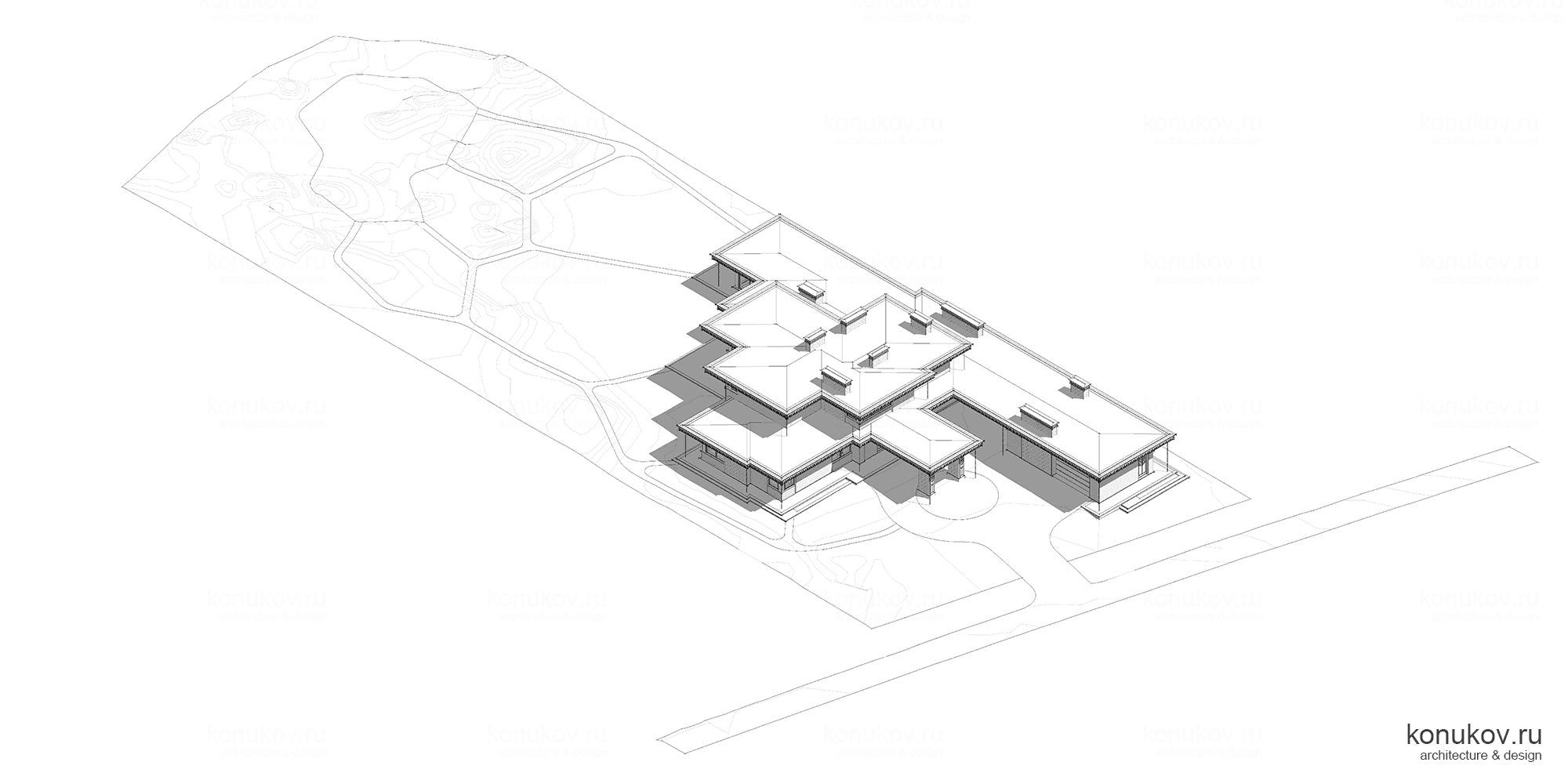

Изометрия юго-западная

0 / 151 кб

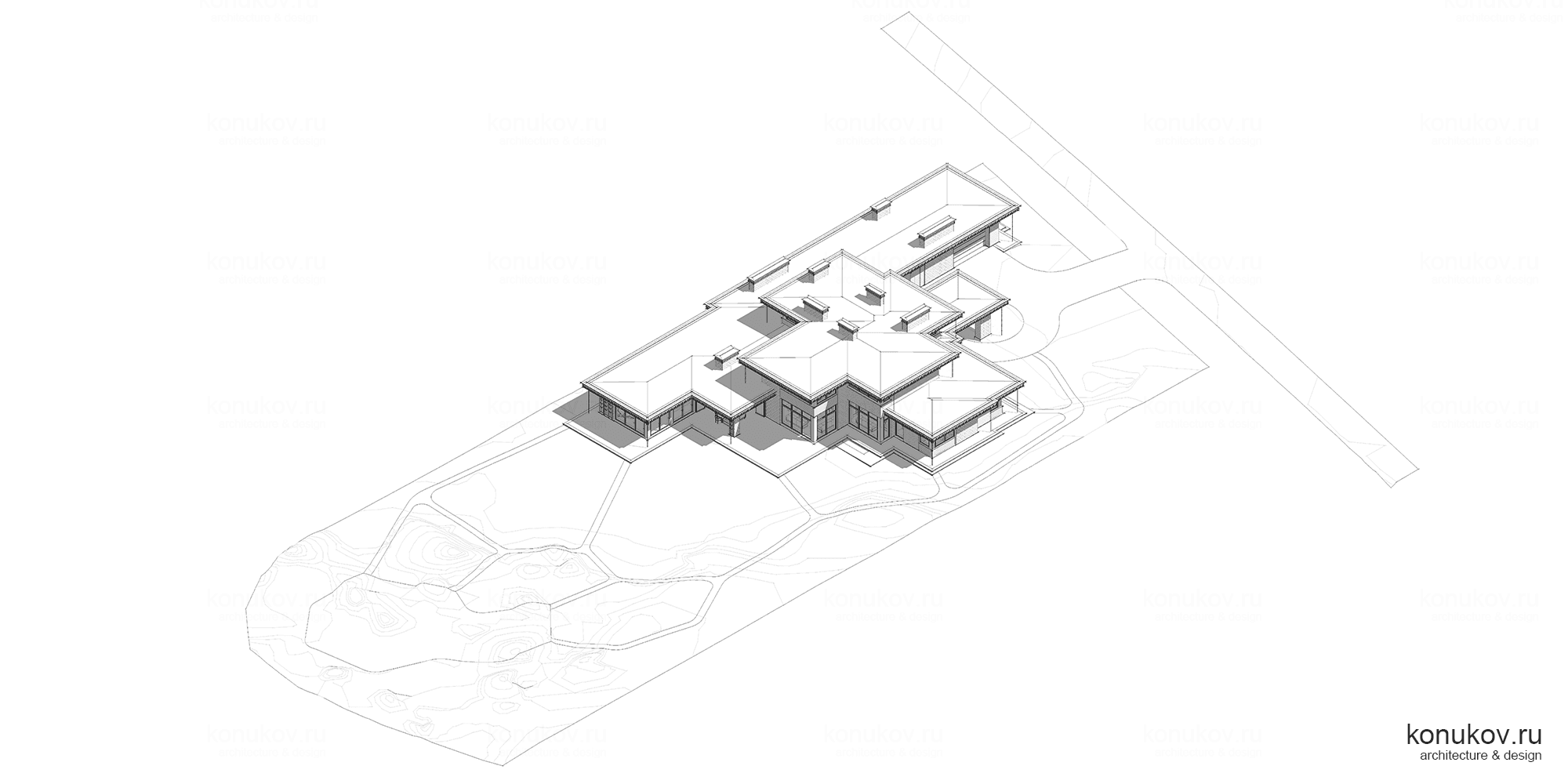

Изометрия северо-западная

0 / 144 кб

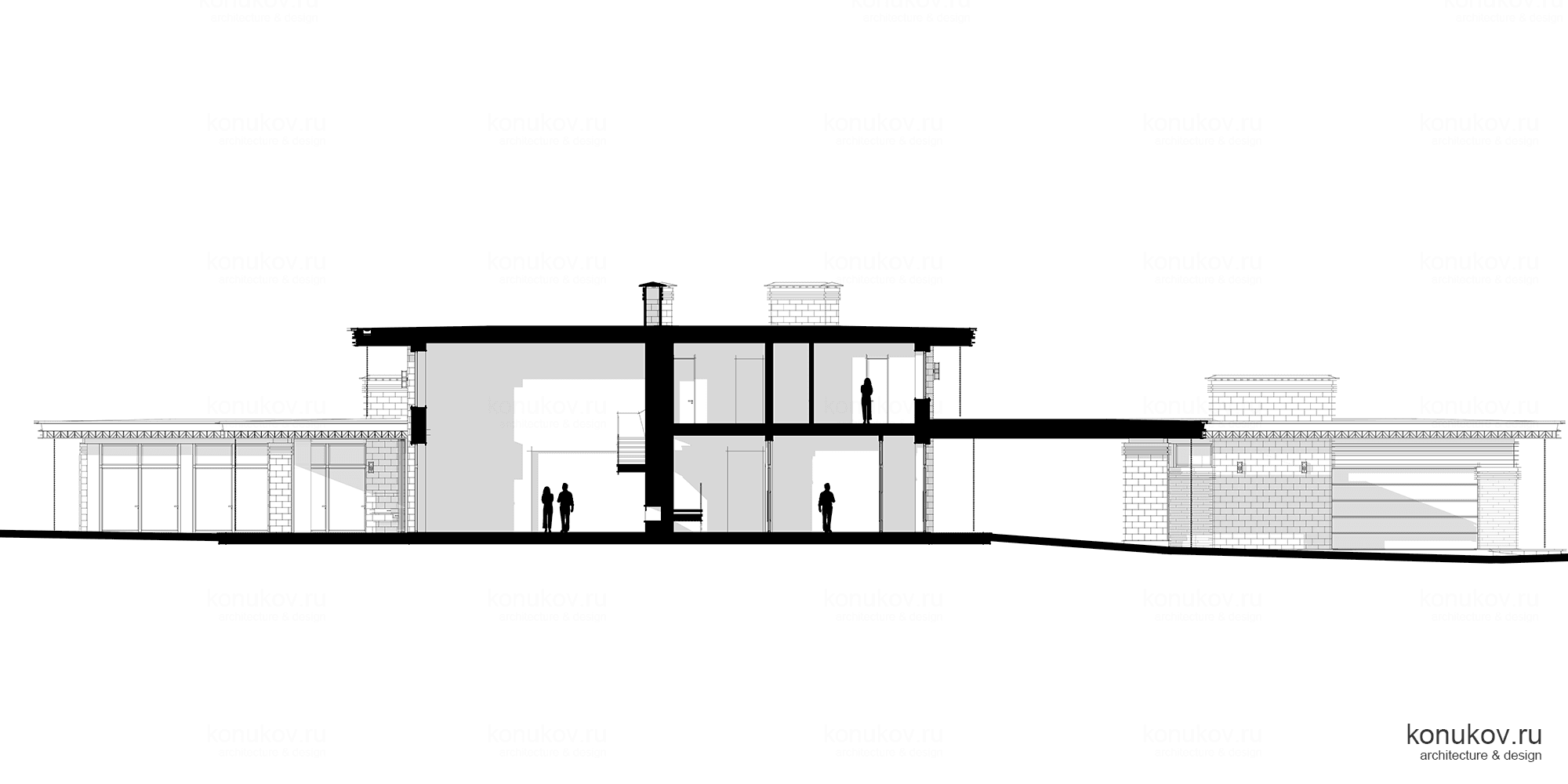

Разрез 1-1

0 / 80 кб

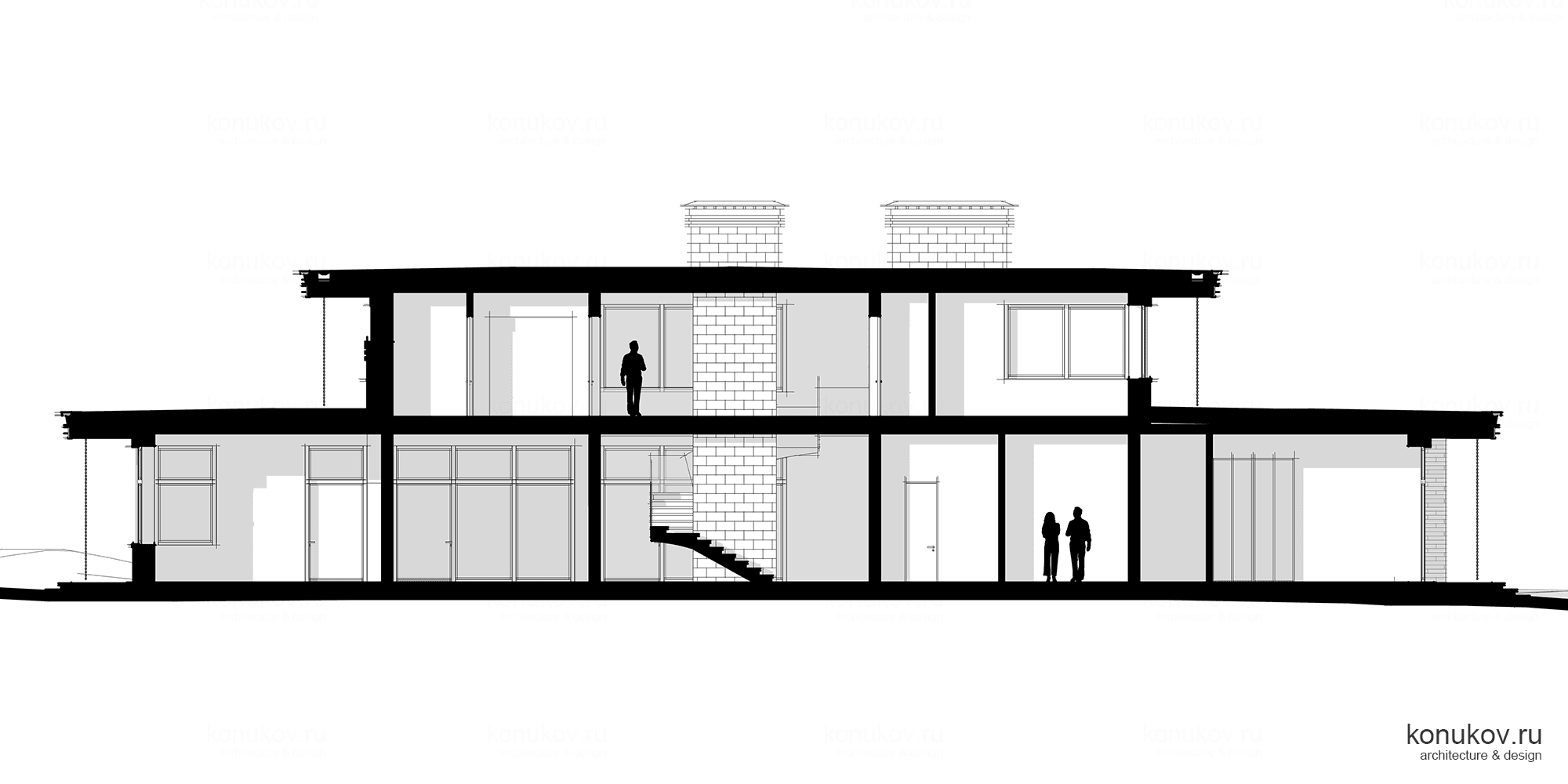

Разрез 2-2

0 / 65 кб

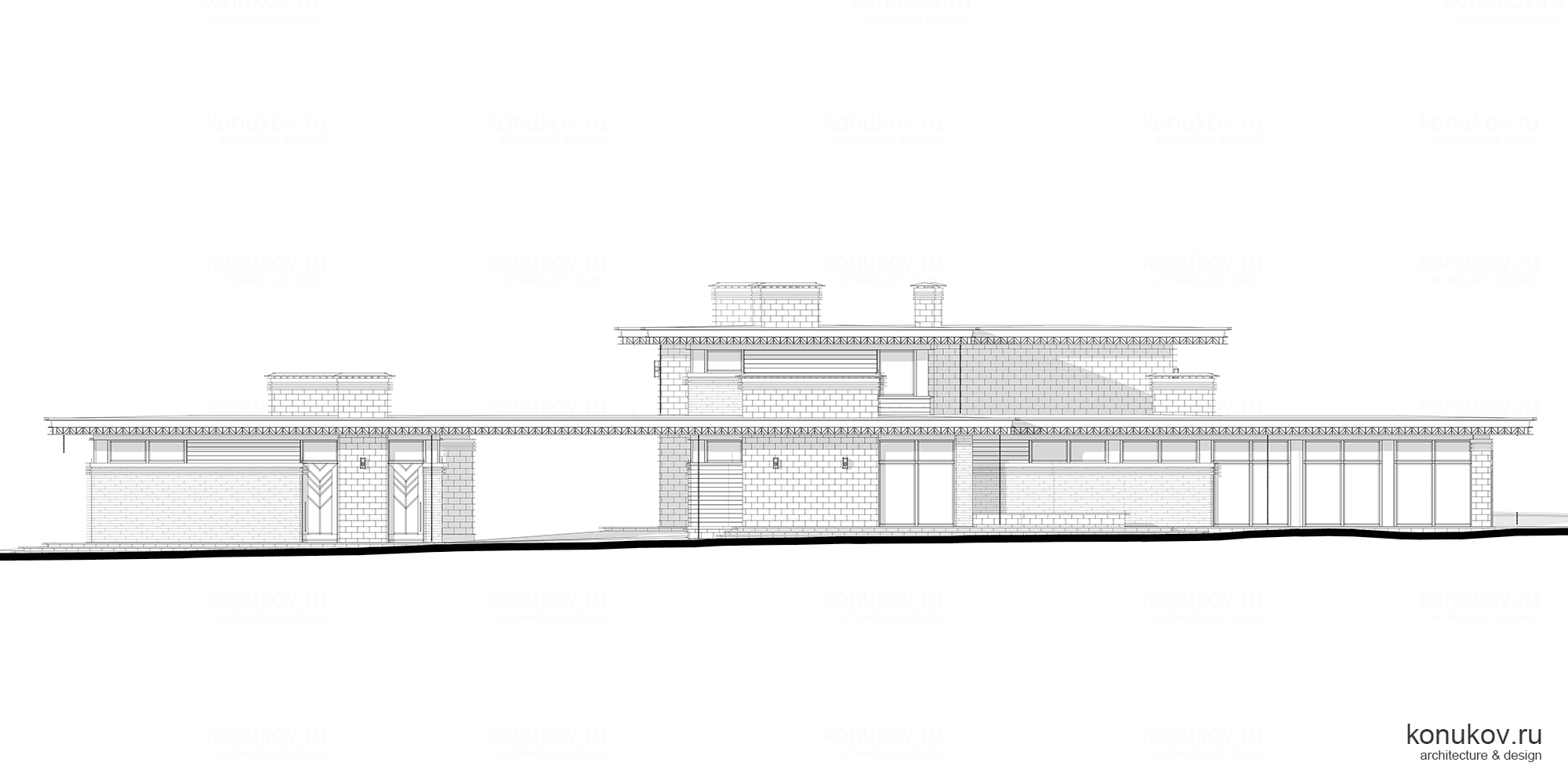

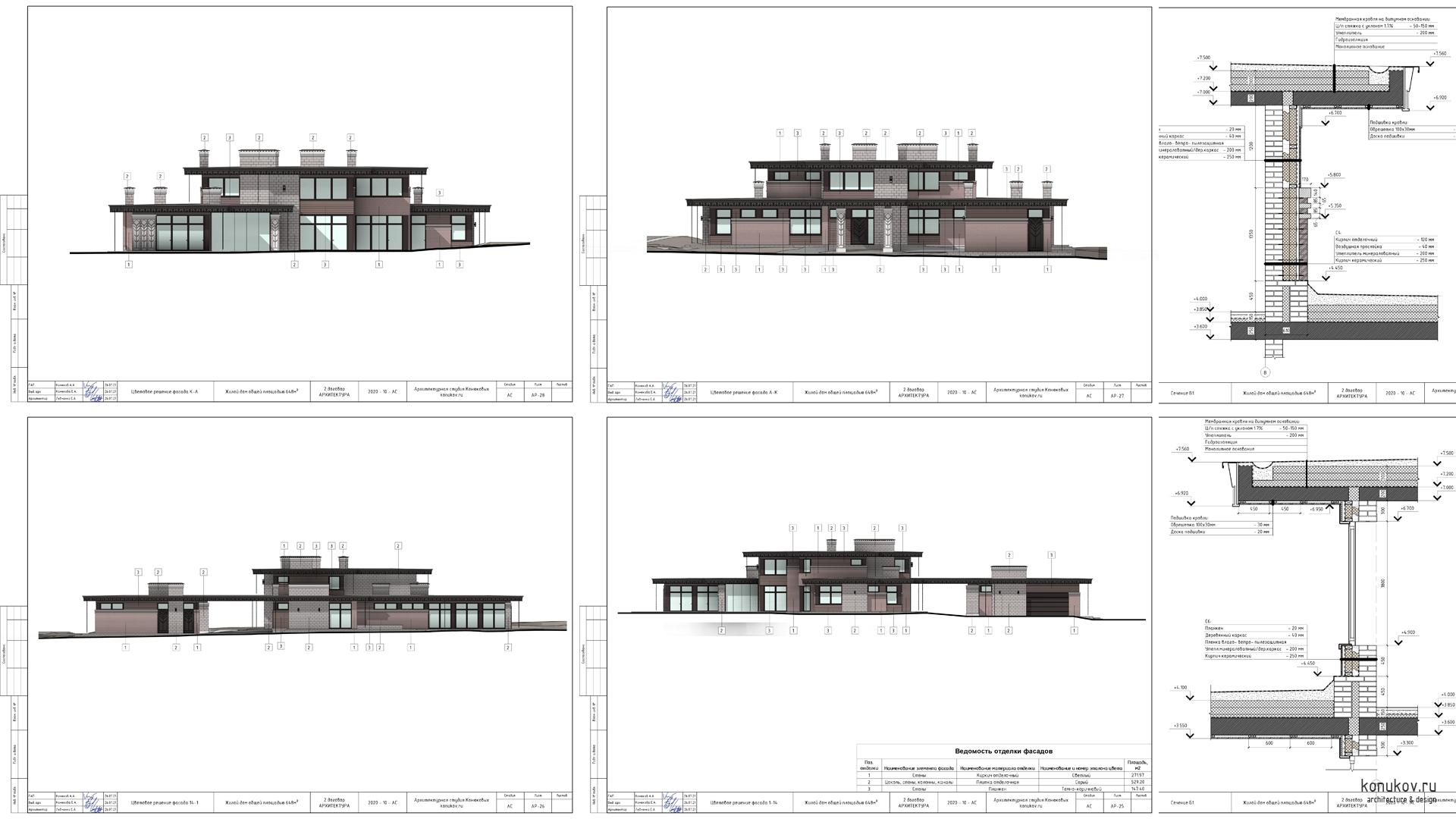

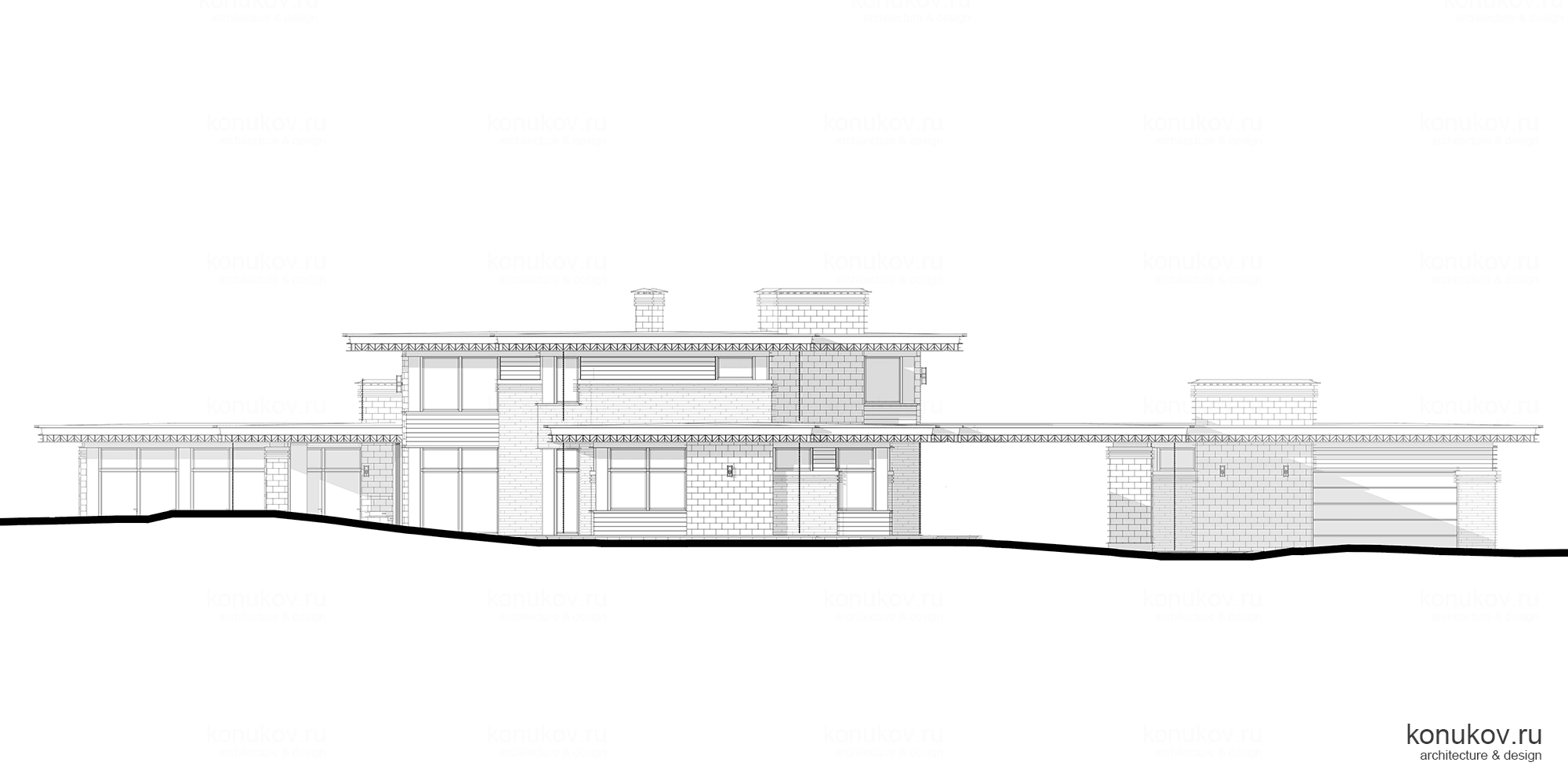

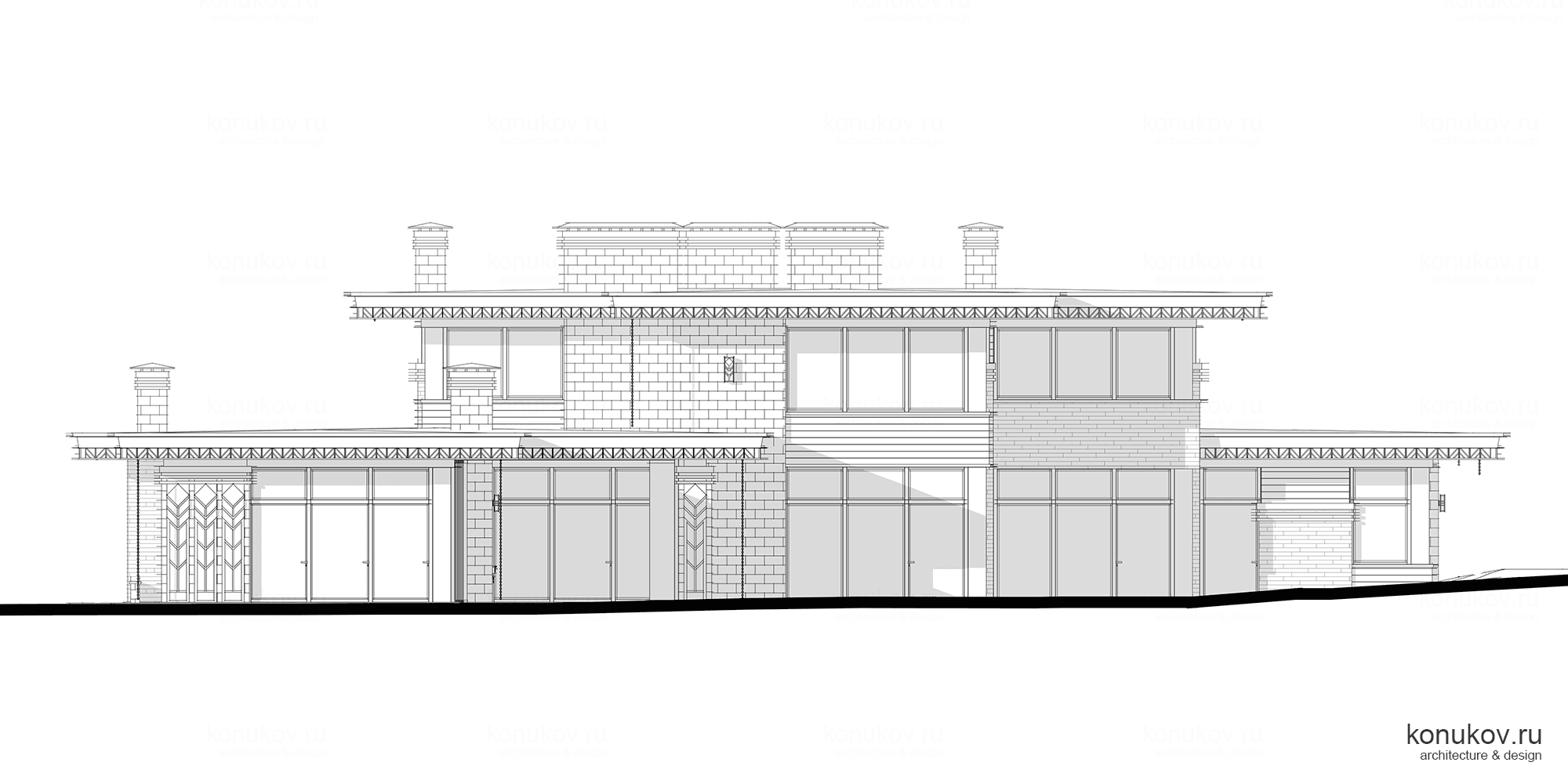

Фасад 4

0 / 116 кб

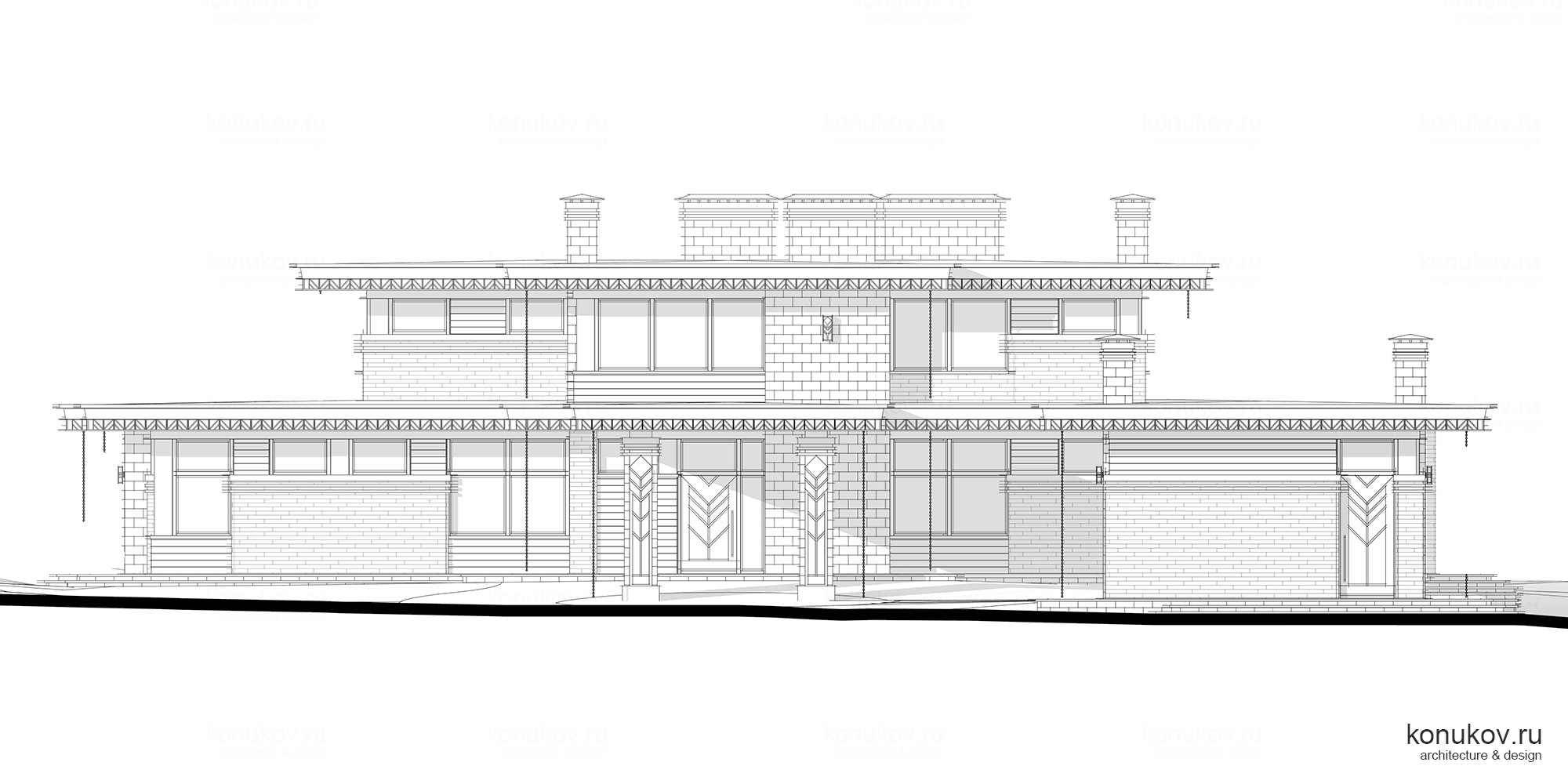

Фасад 1

0 / 165 кб

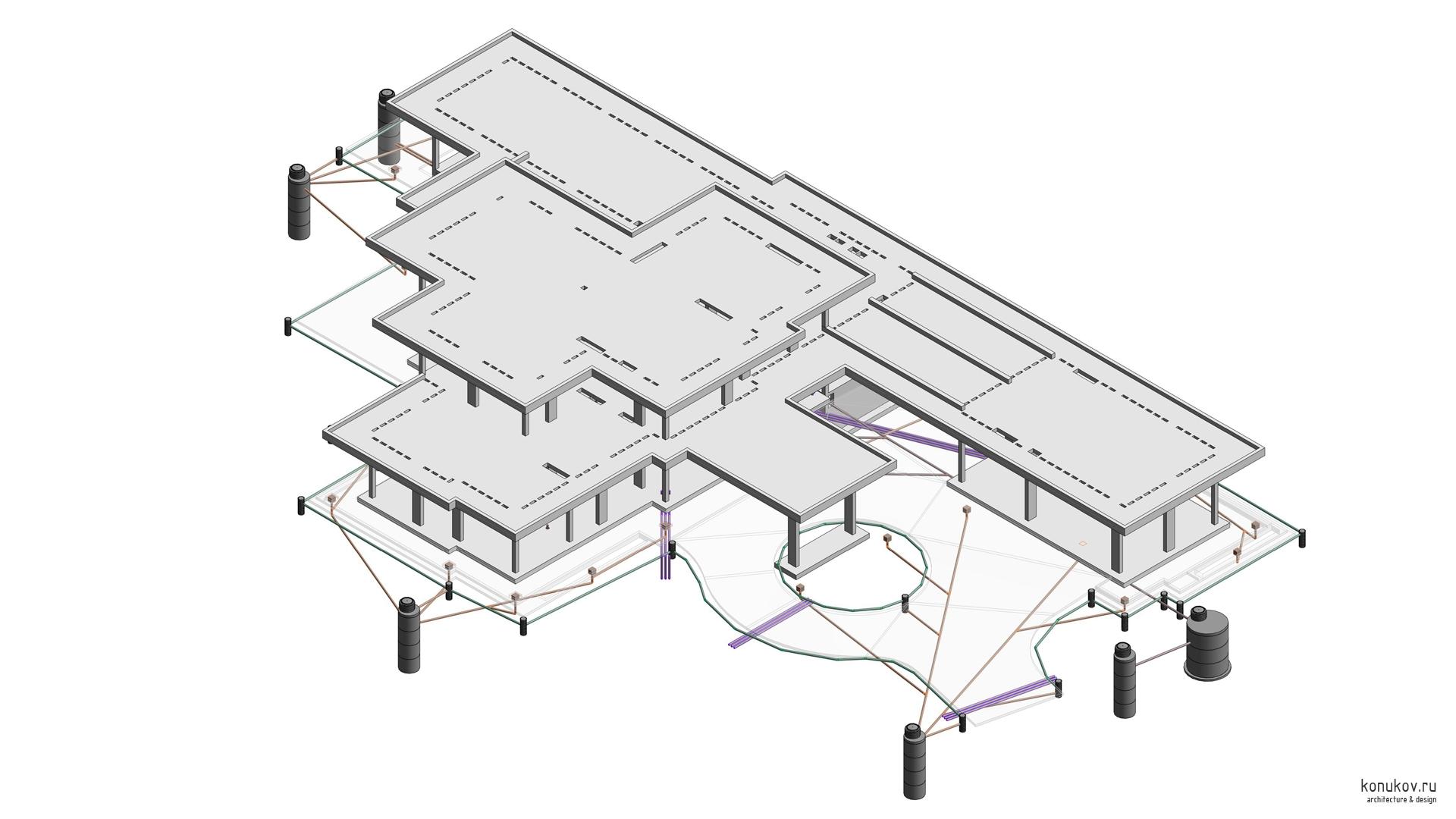

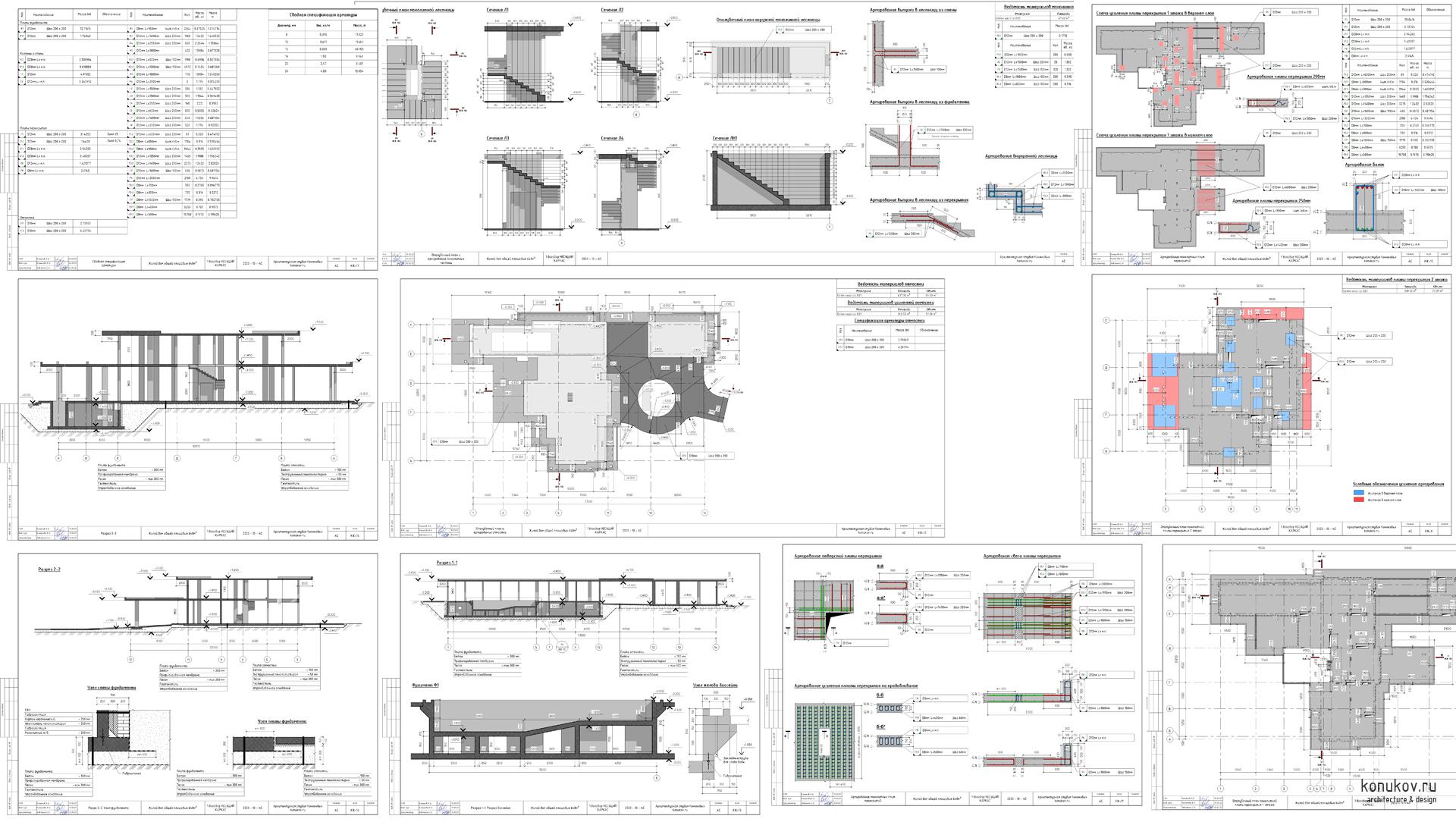

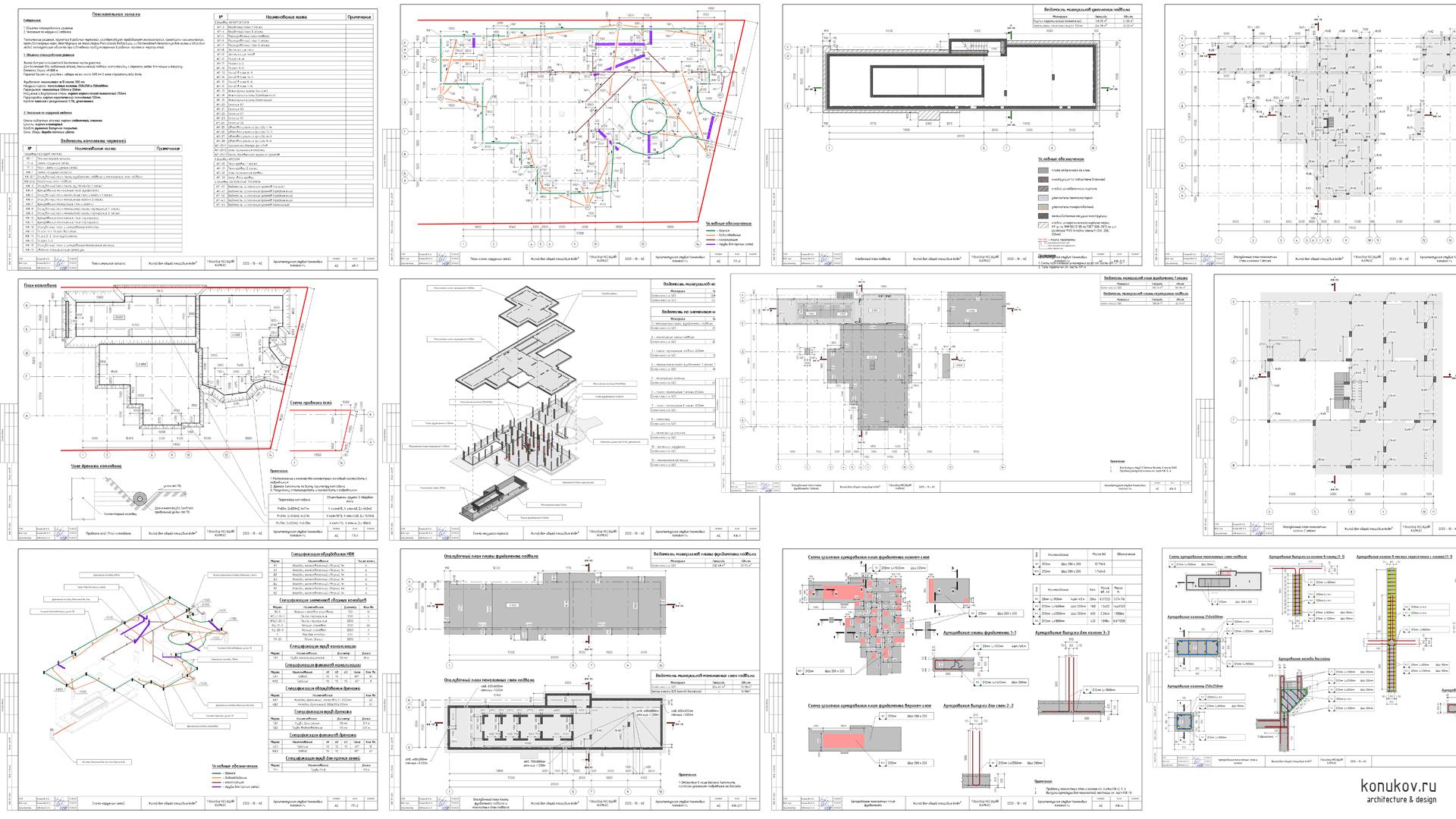

Изометрия конструкции железобетонные. Монолитные

0 / 436 кб

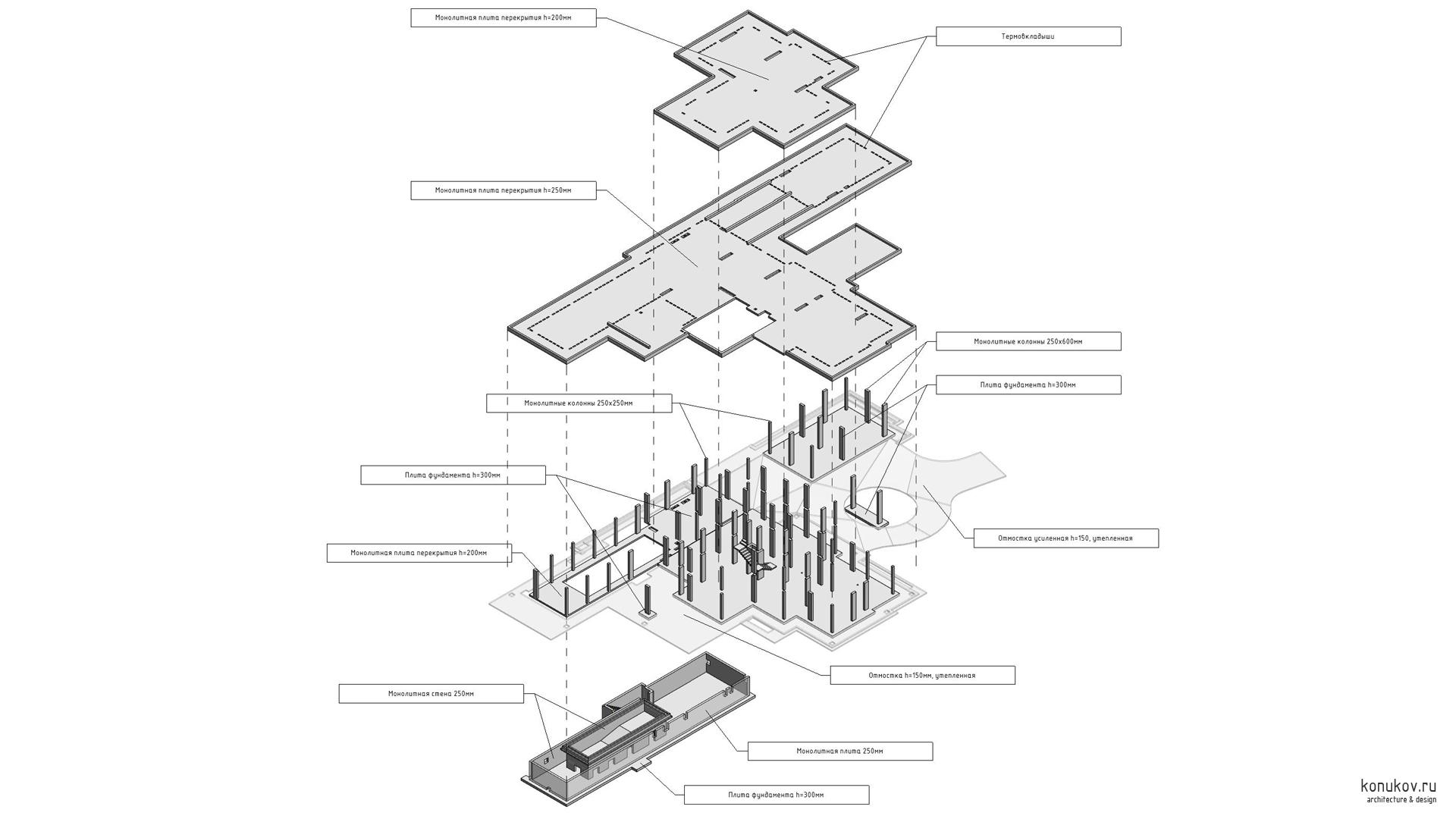

Изометрия взрыв схема

0 / 325 кб

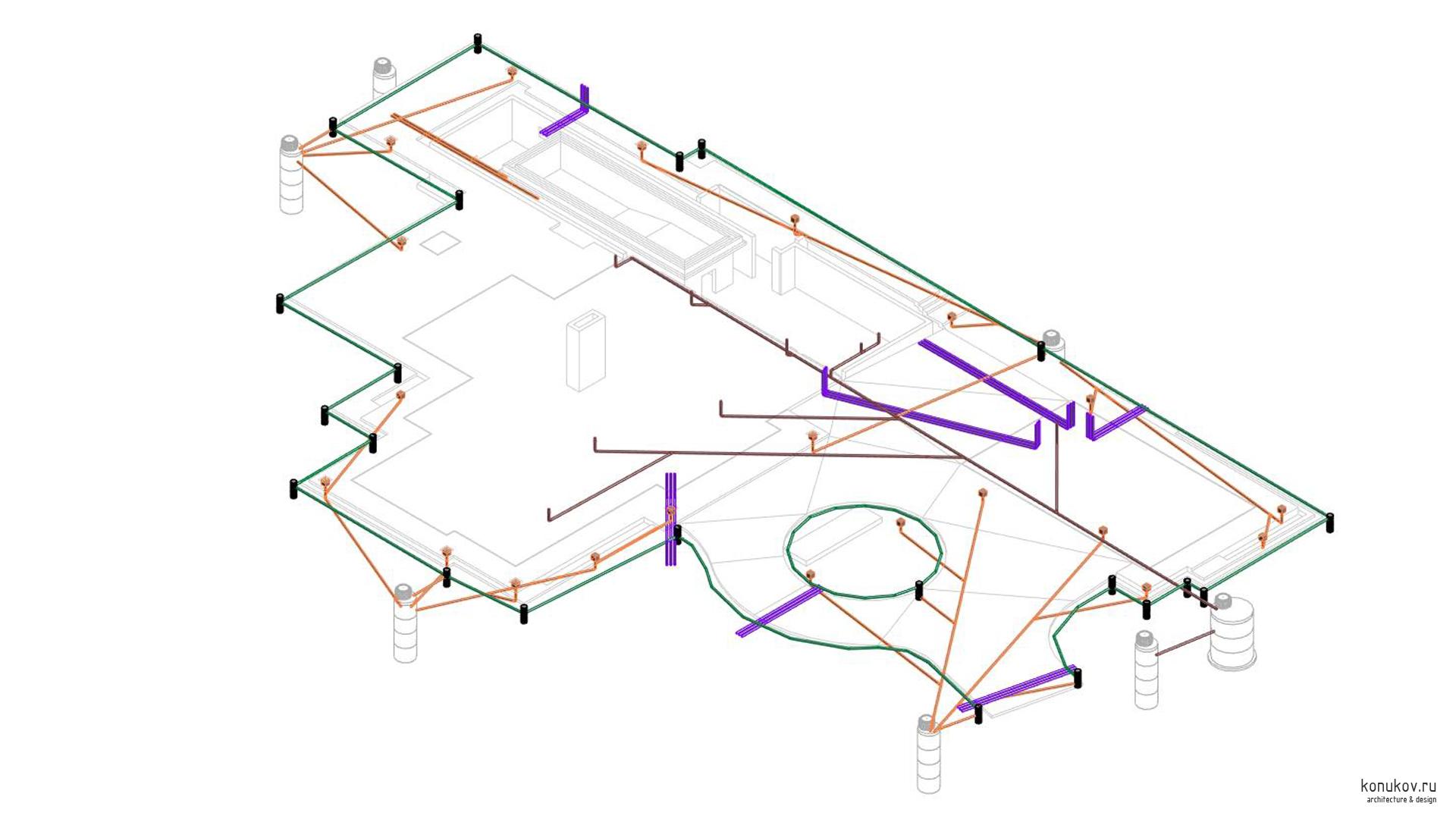

Изометрия сети наружного водоснабжения, водоотведения и канализации

0 / 511 кб

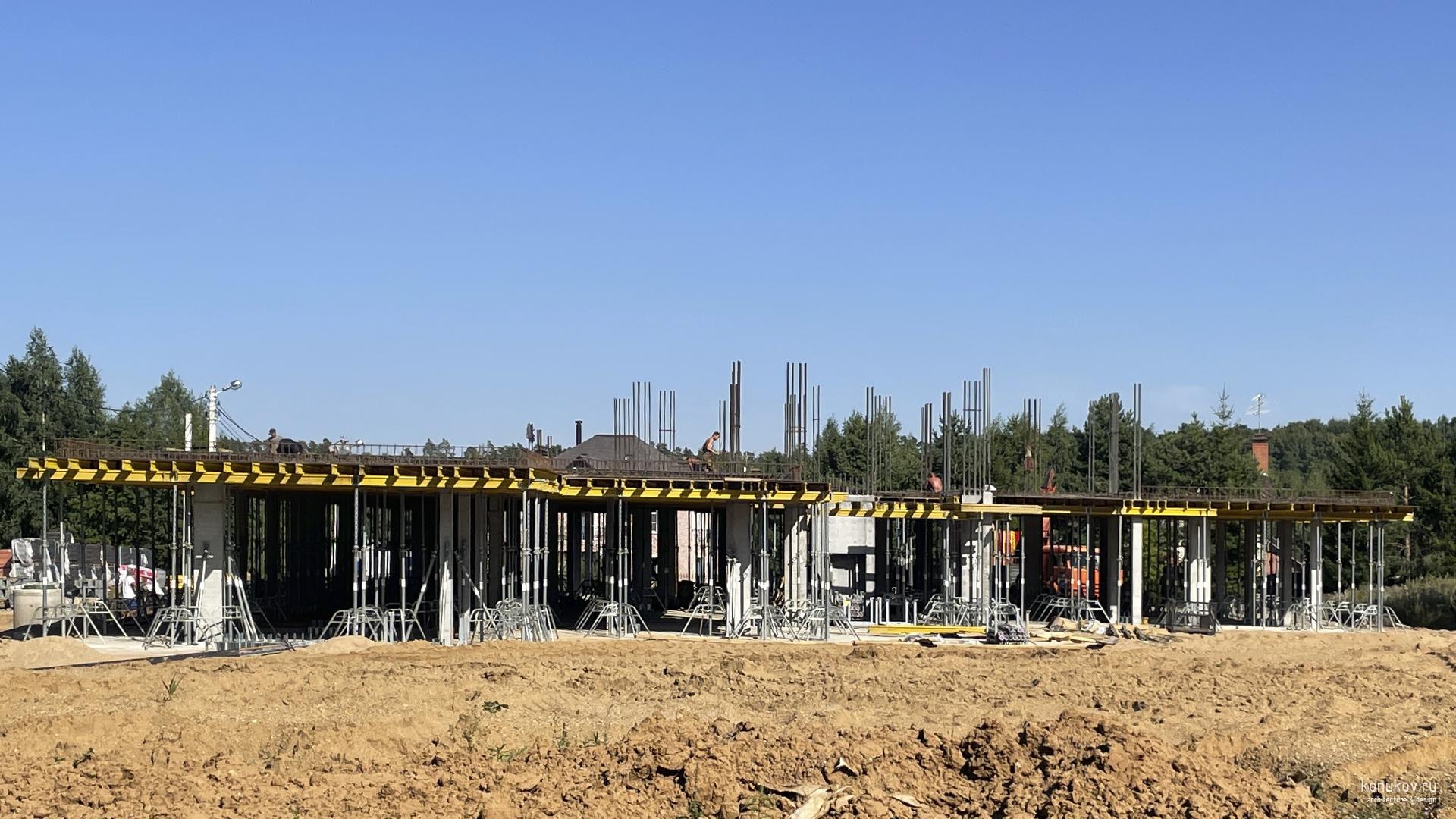

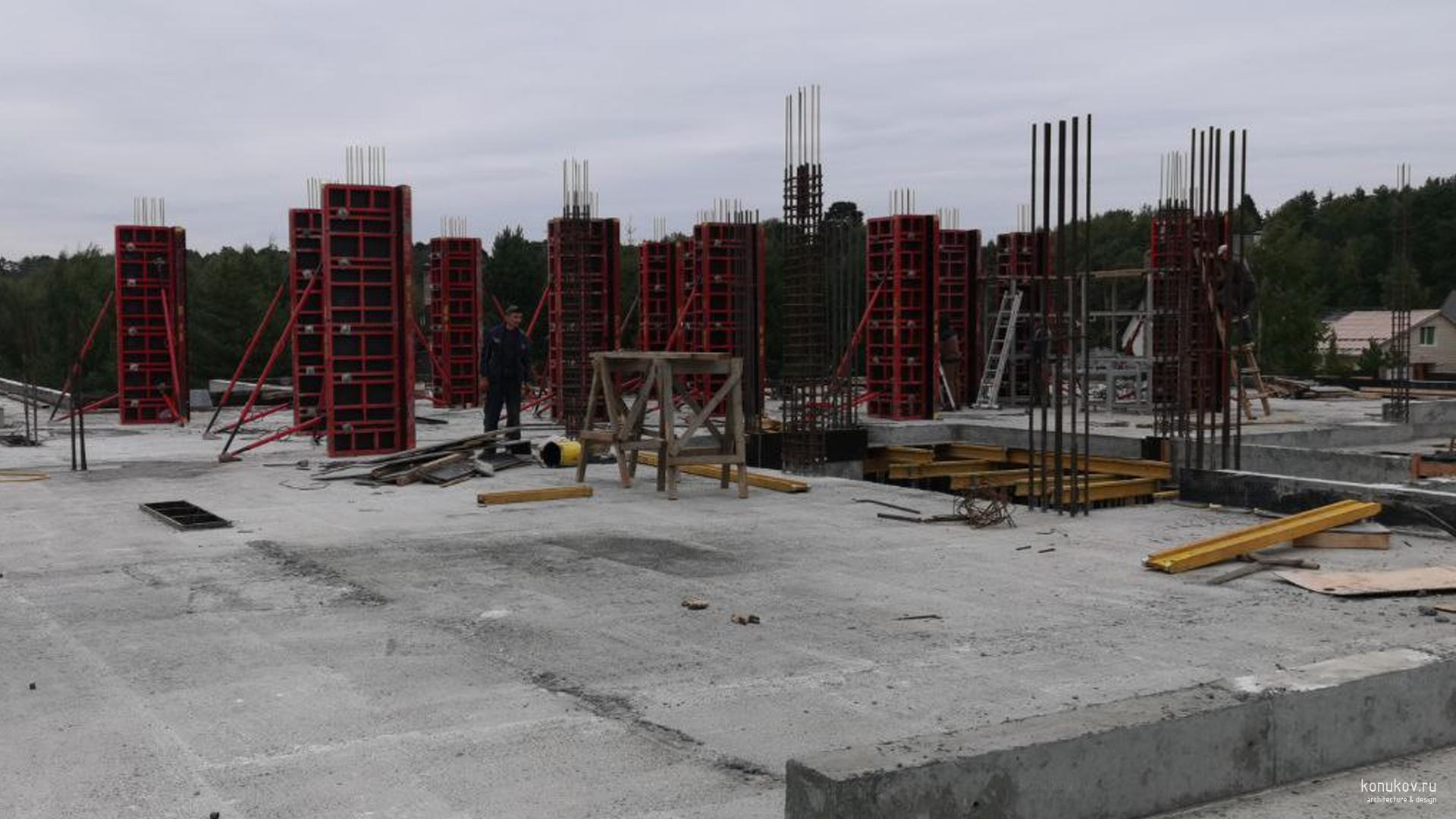

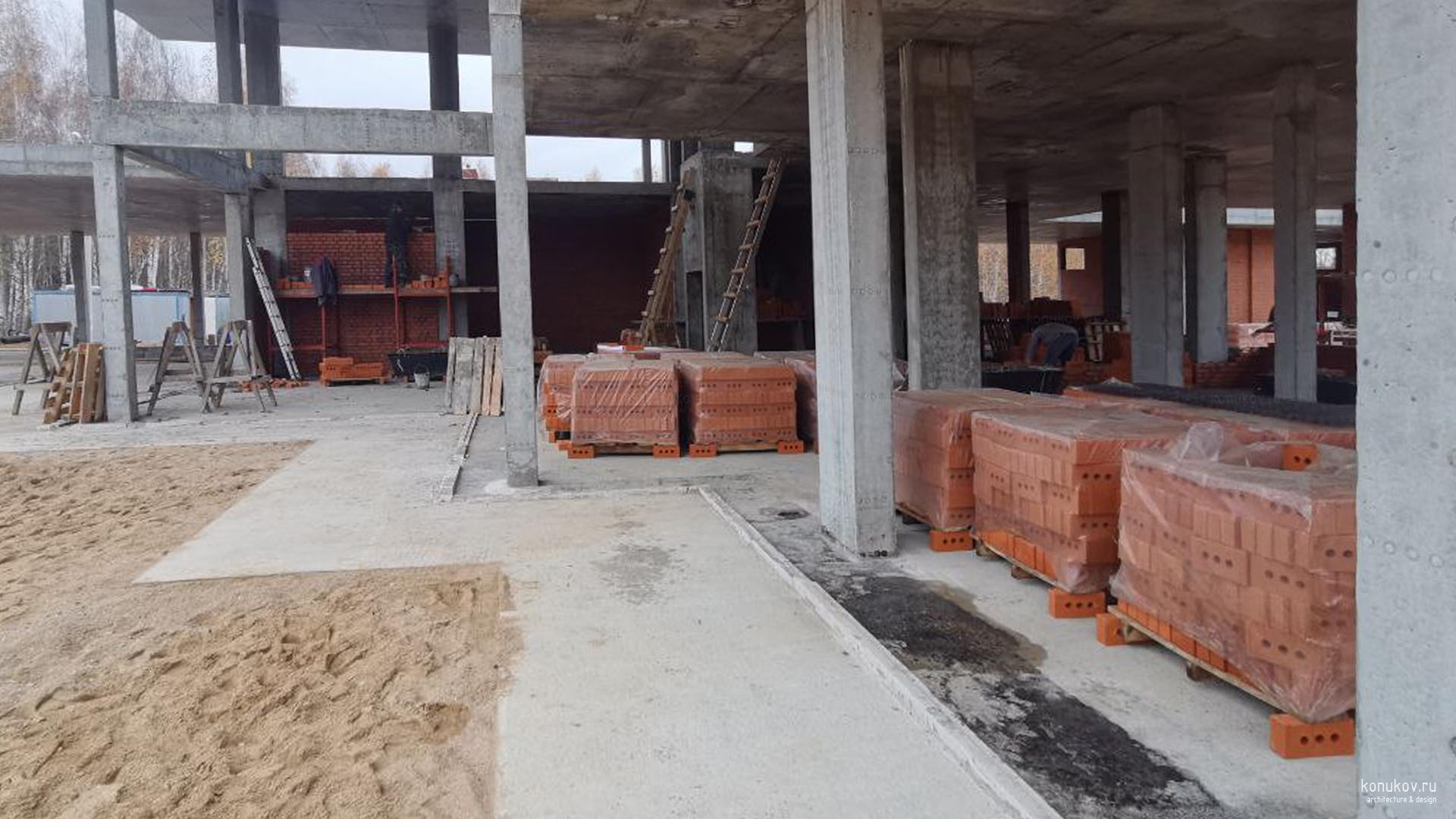

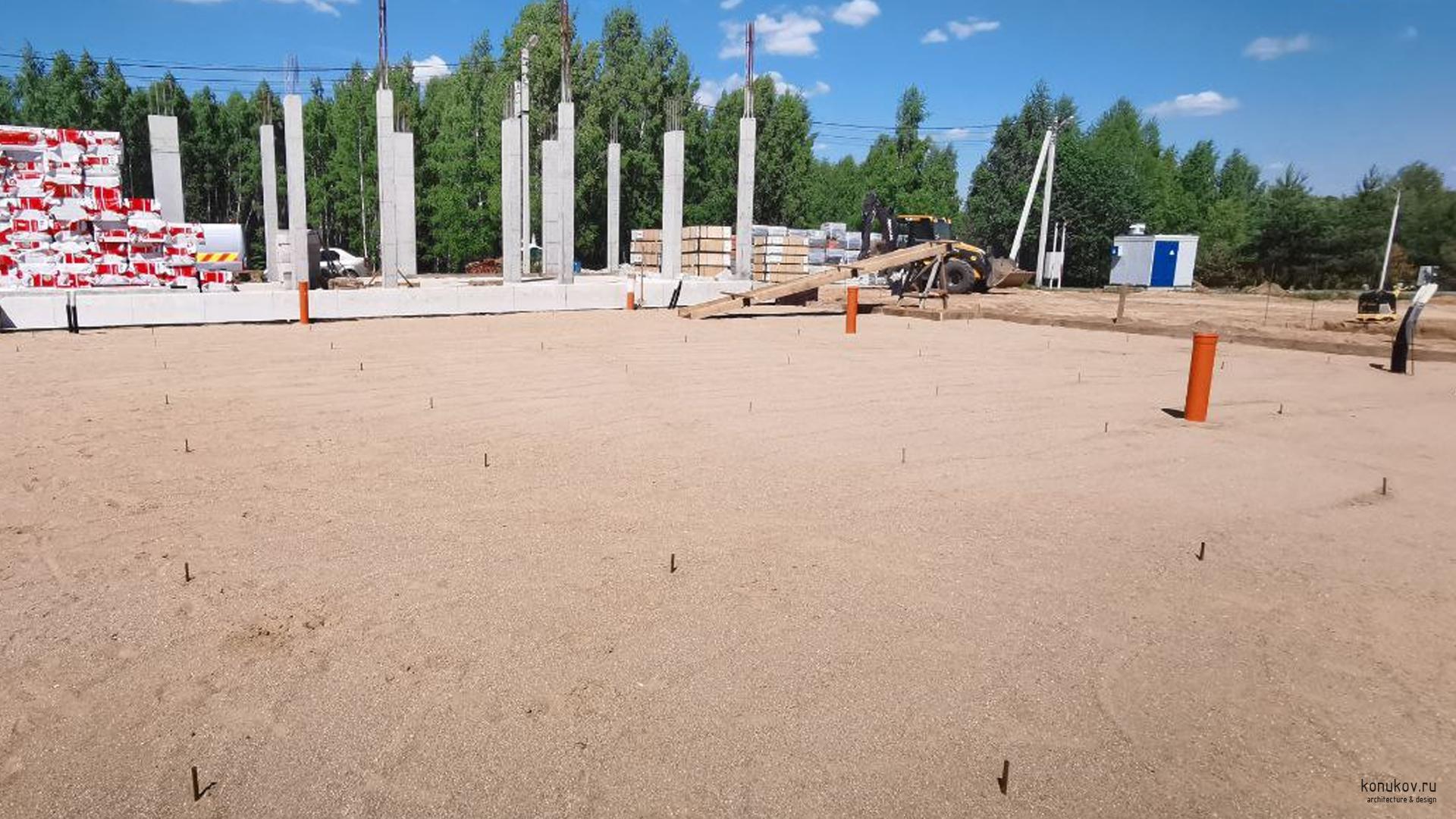

Заливка перекрытия. Общий вид

0 / 1 367 кб

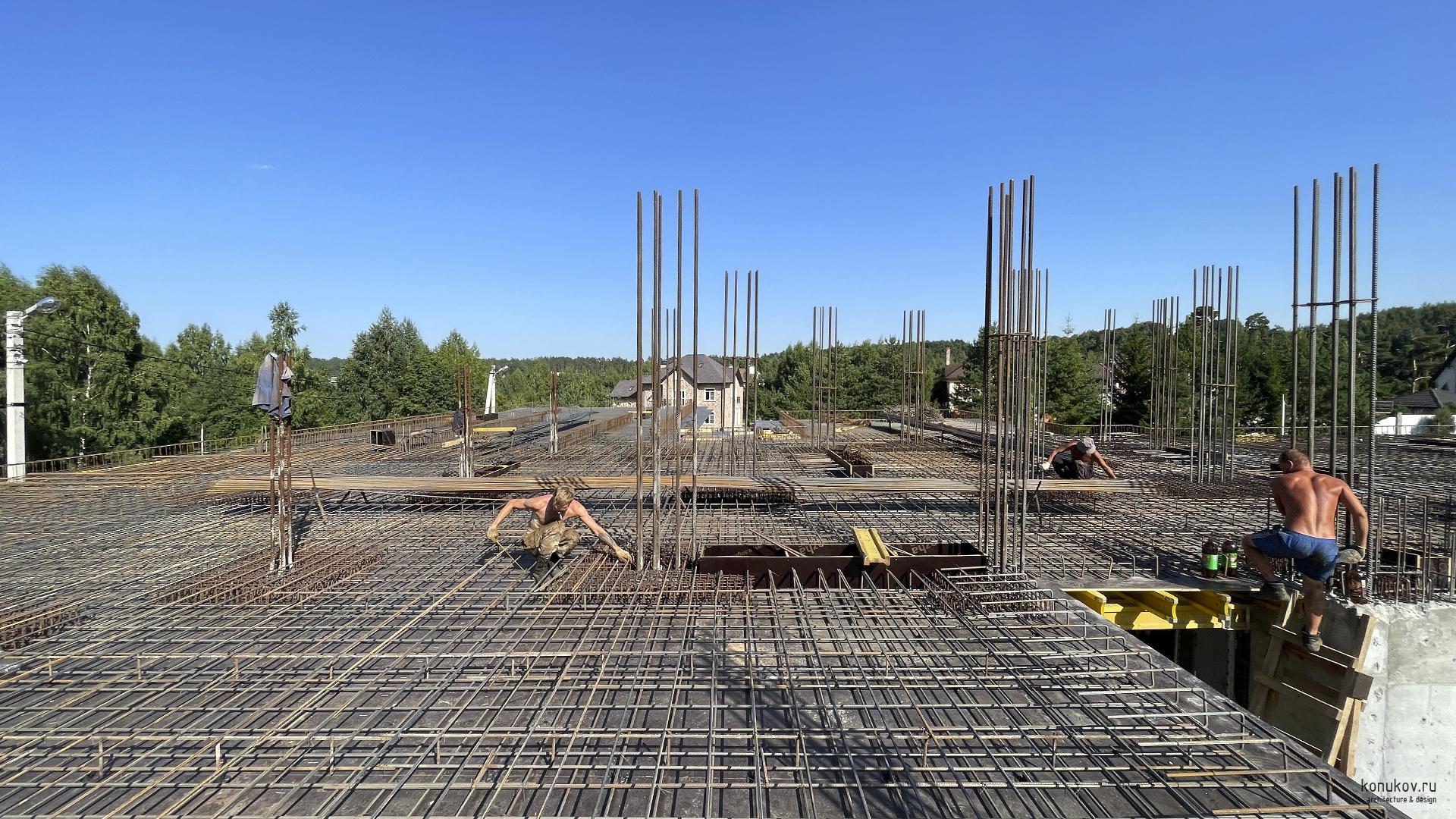

Армирование перекрытия 1 эт.

0 / 1 848 кб

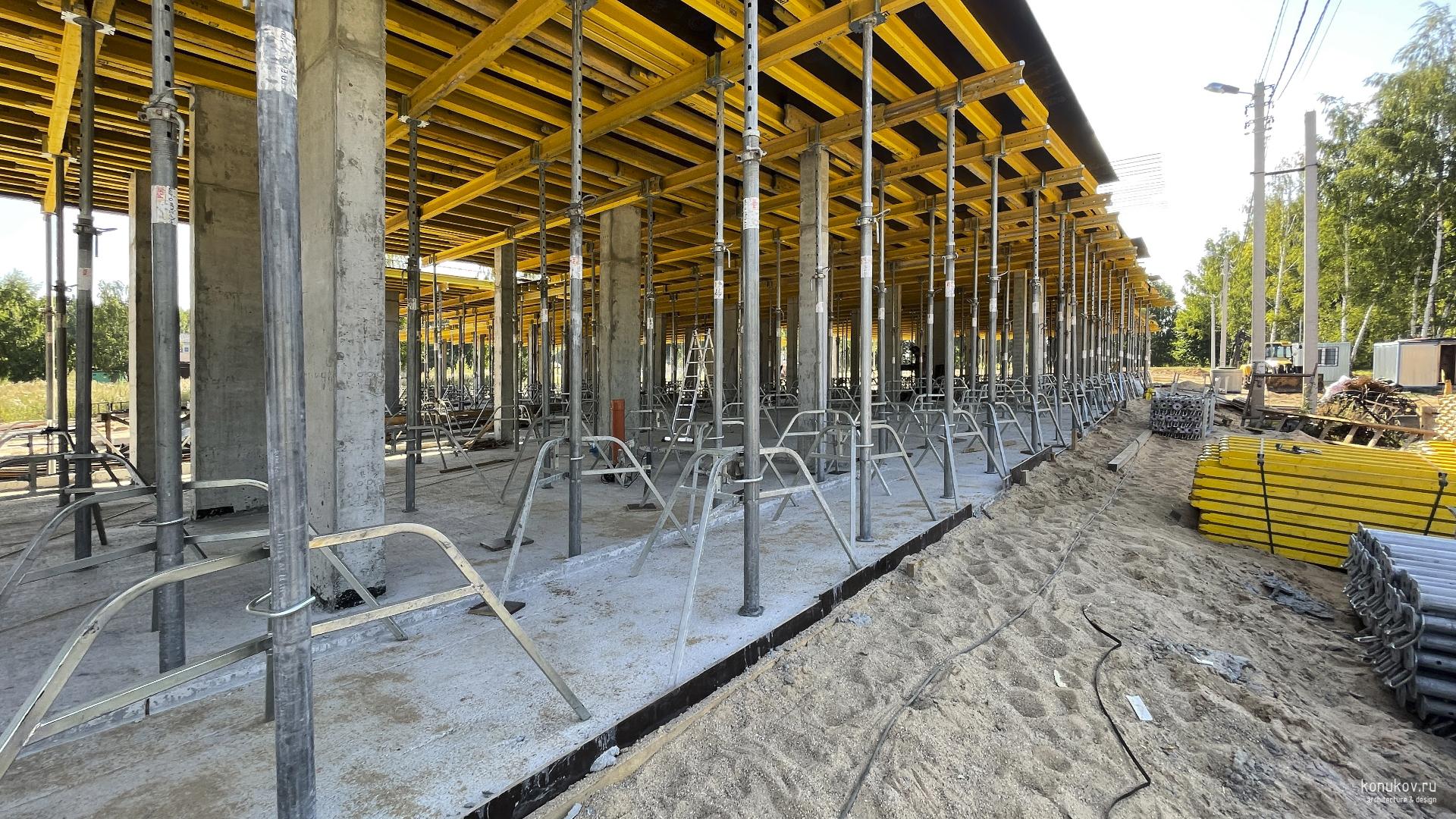

Стол для перекрытия 1 эт.

0 / 2 189 кб

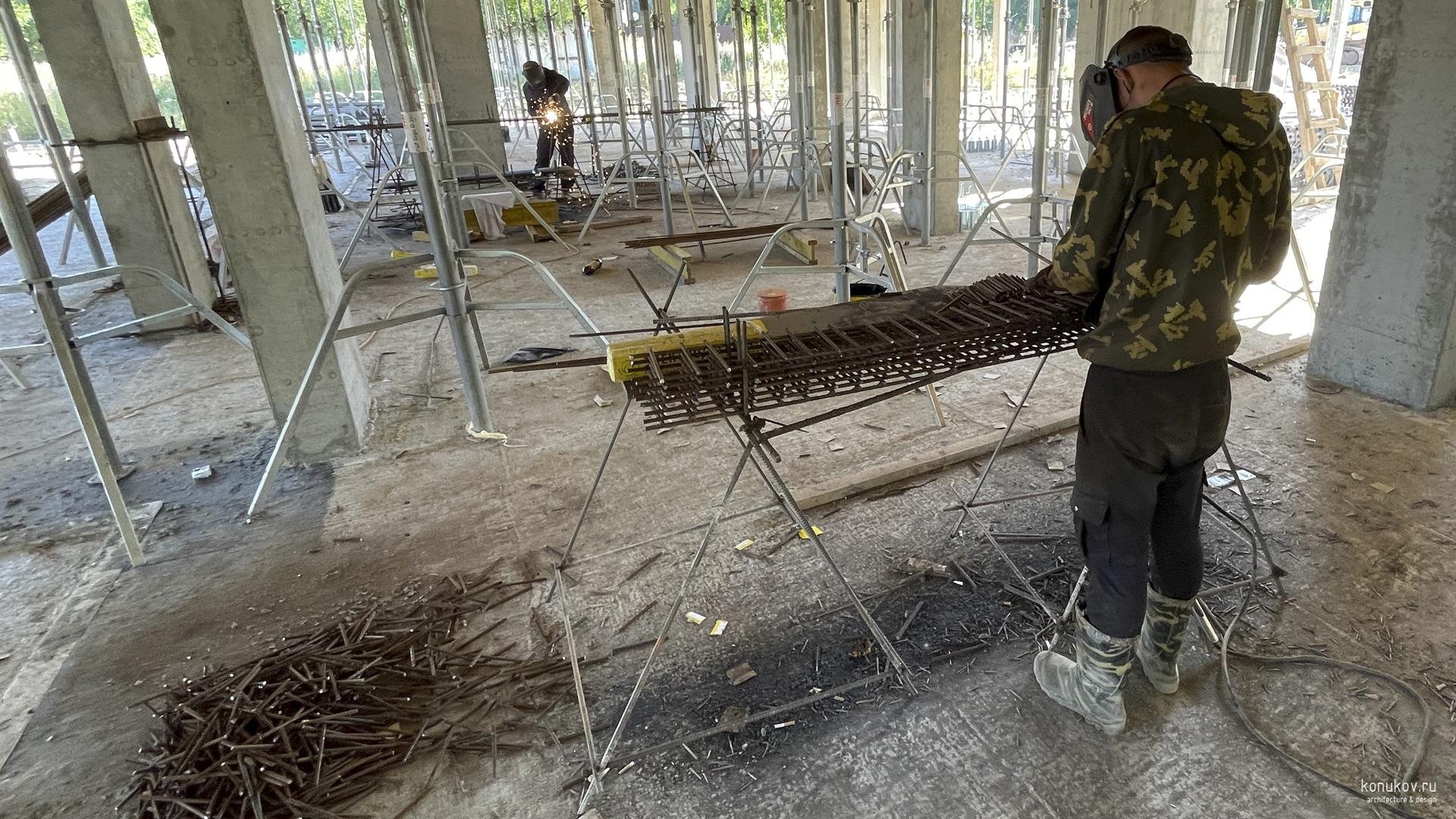

Арматурный цех

0 / 1 704 кб

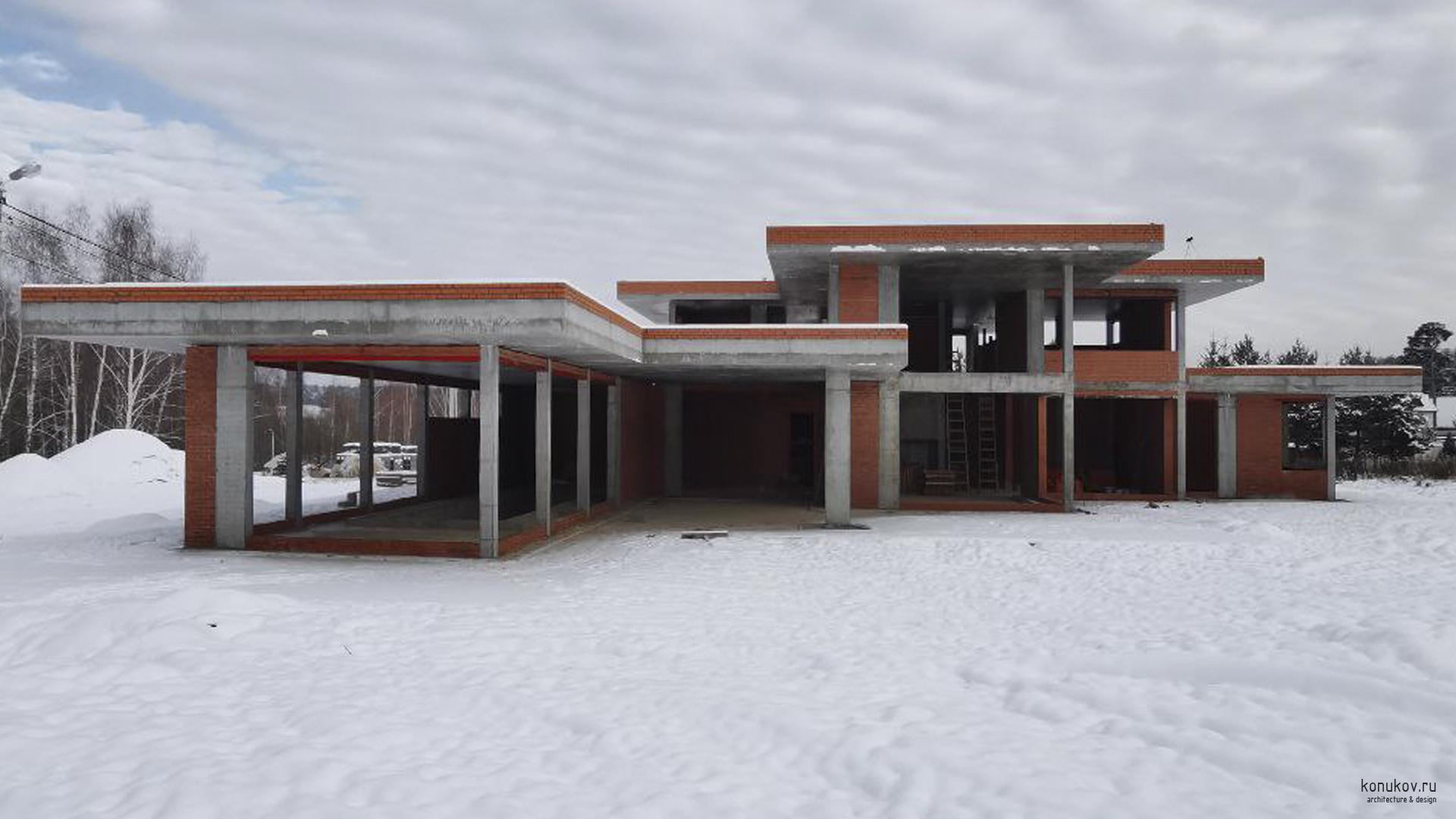

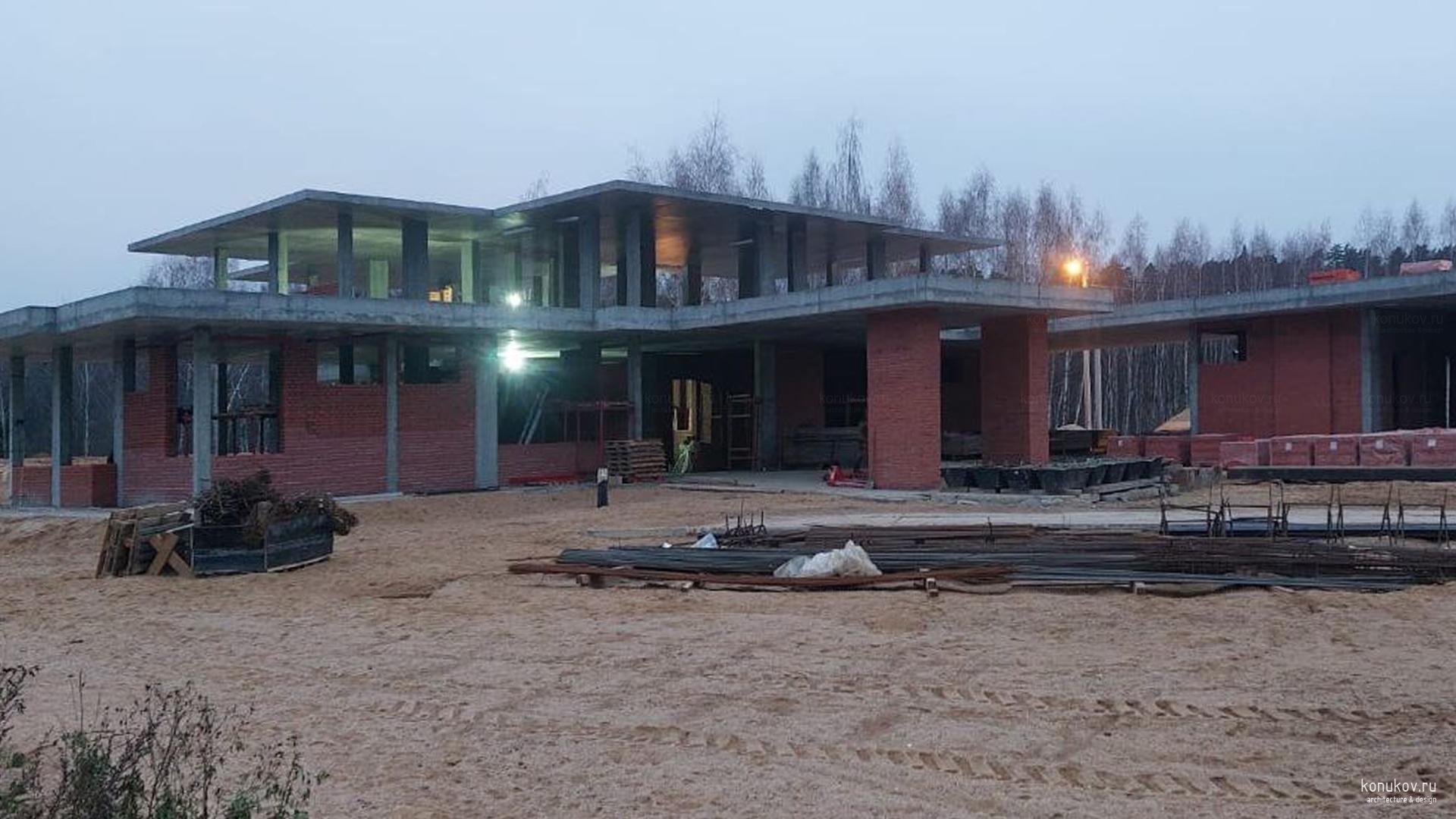

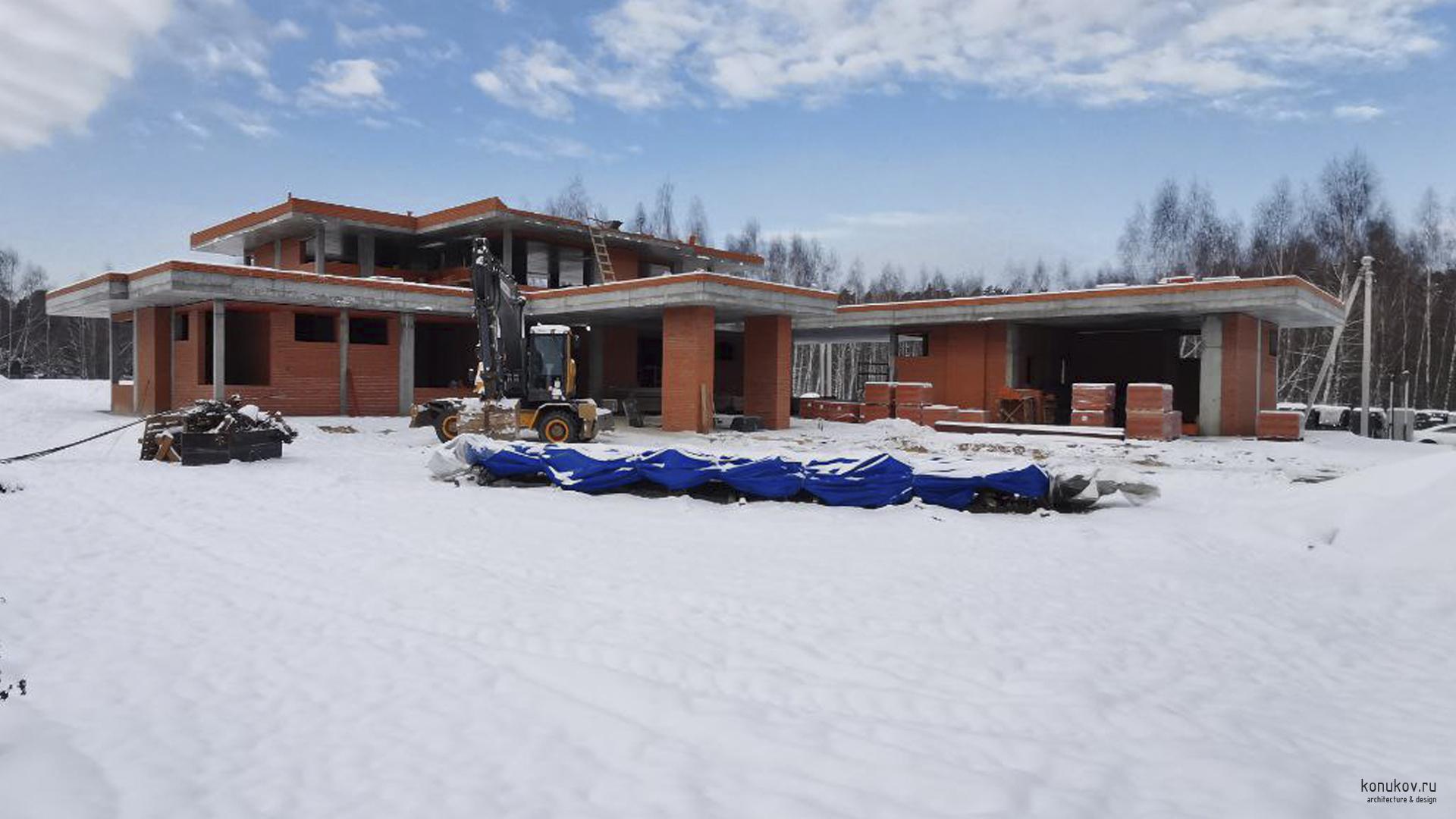

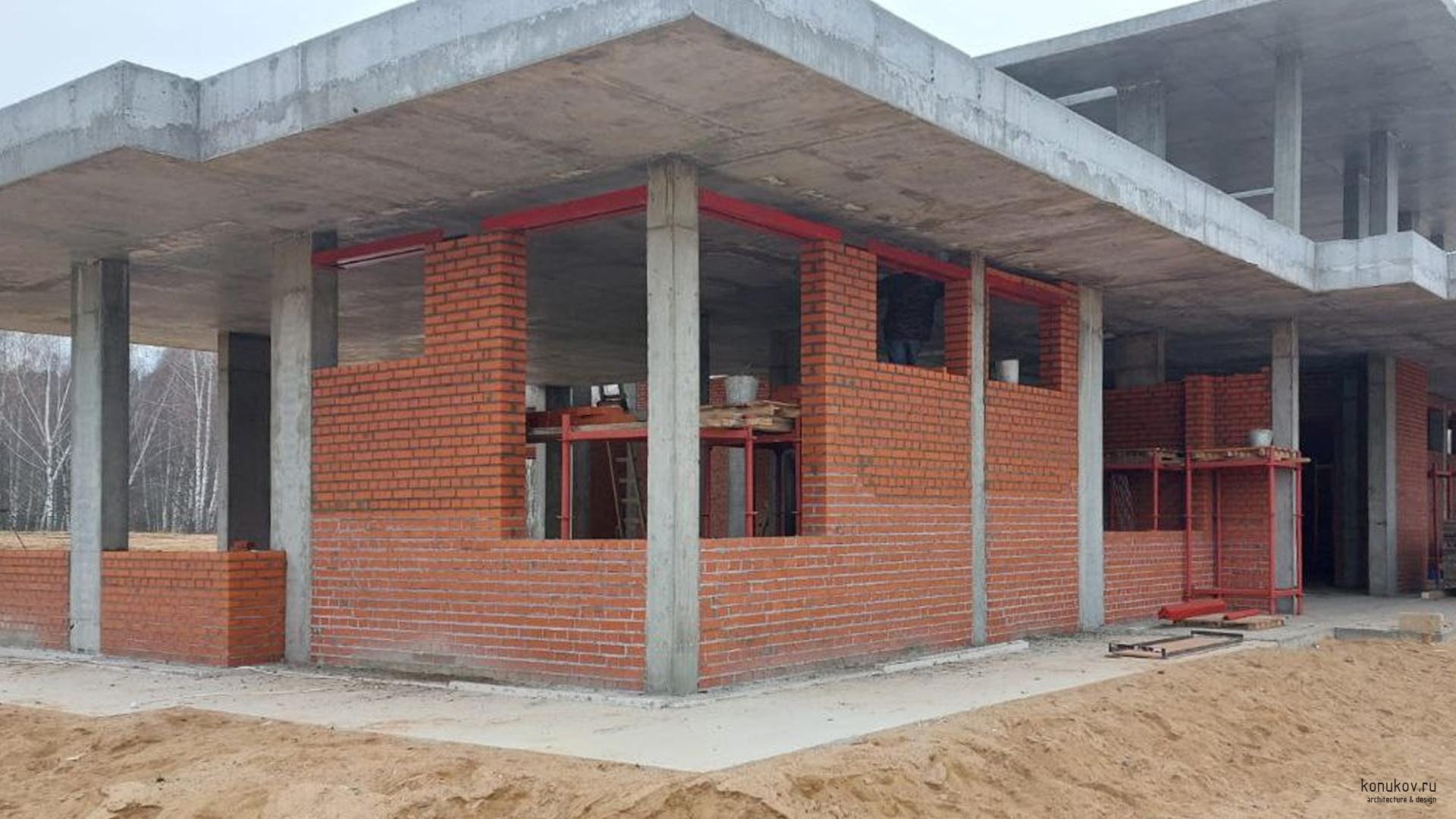

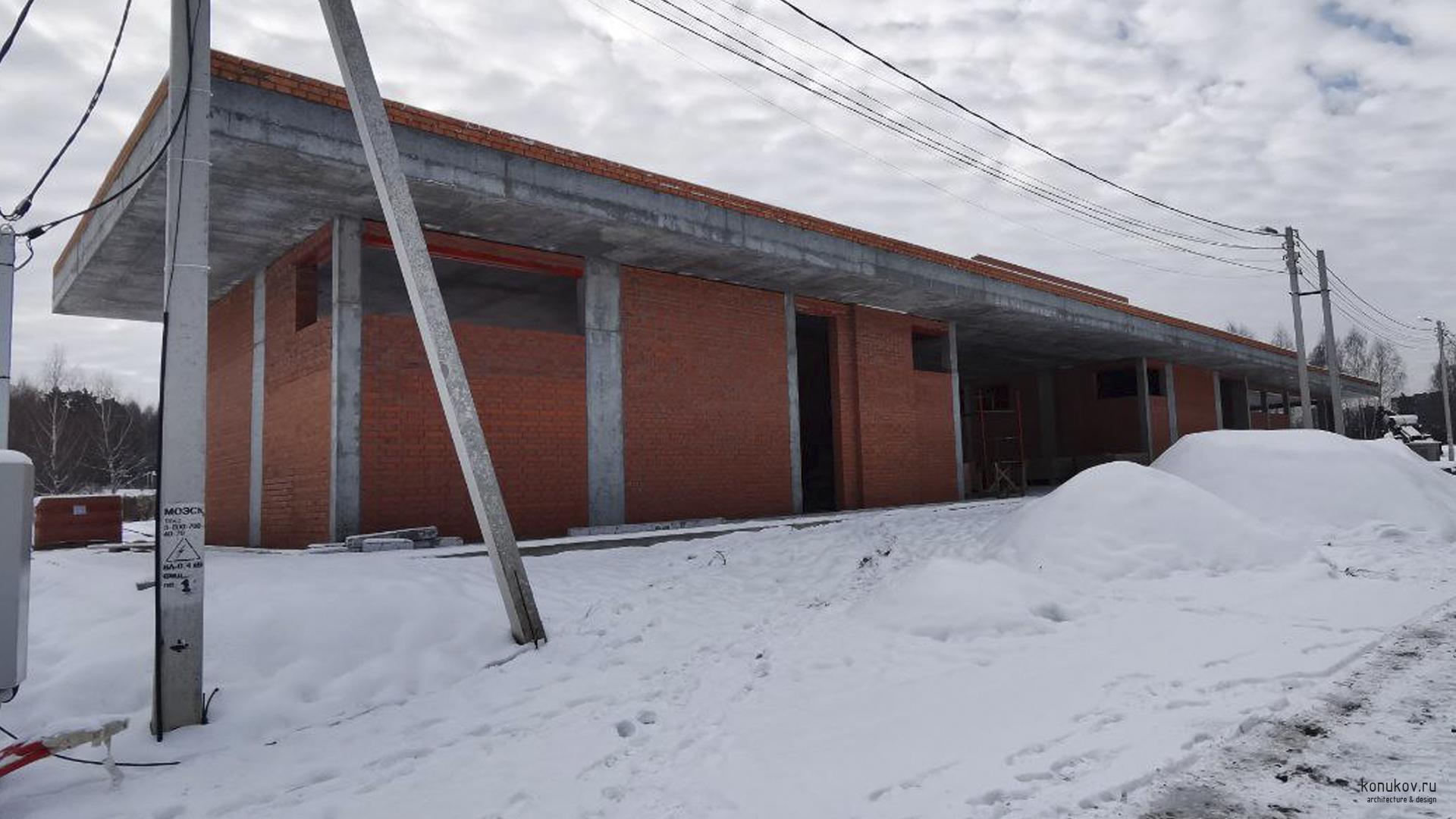

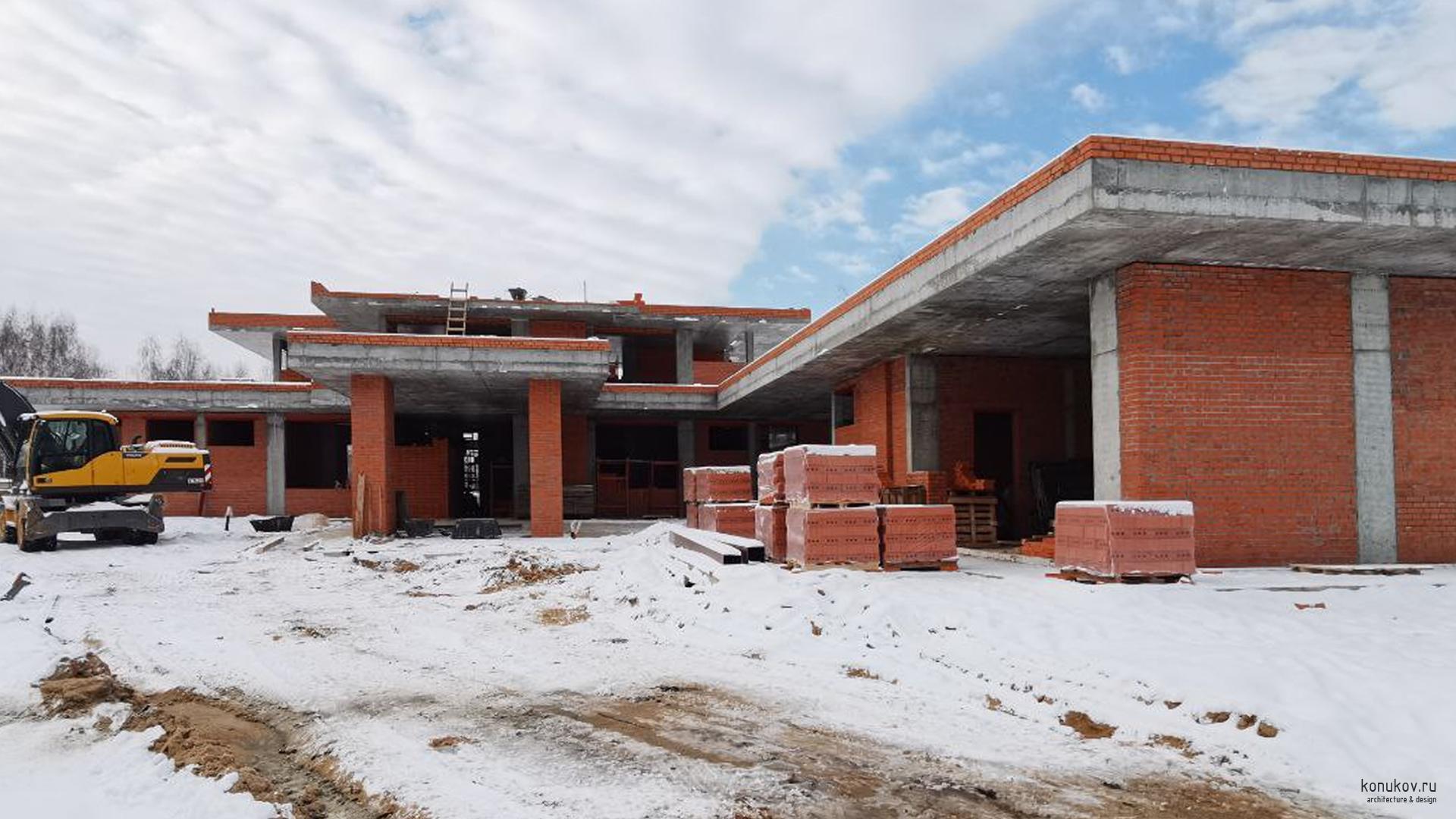

Со стороны двора

0 / 717 кб
