Дом со спортзалом в Таганроге.
Таганрог. Стиль: юсония. ТЭП: S участка: 1890 м². S застройки: 447 м². S общая: 321 м². S помещений: 267 м².
1.
2.
3.

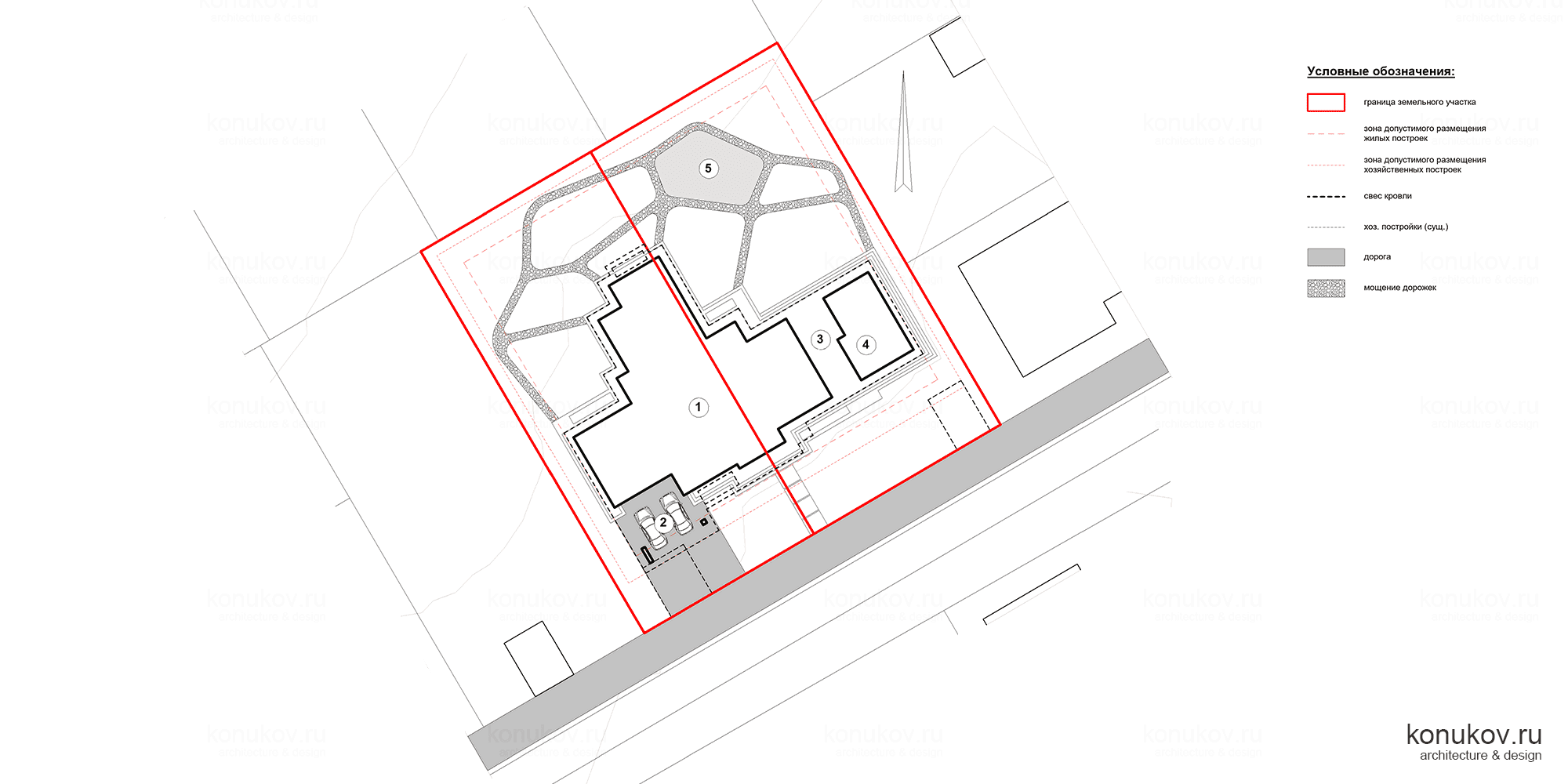

4. Генплан участка
1. жилой дом. 2. Навес на 2 м/места. 3. Терраса. 4. Спортивный зал. 5. Декоративный пруд

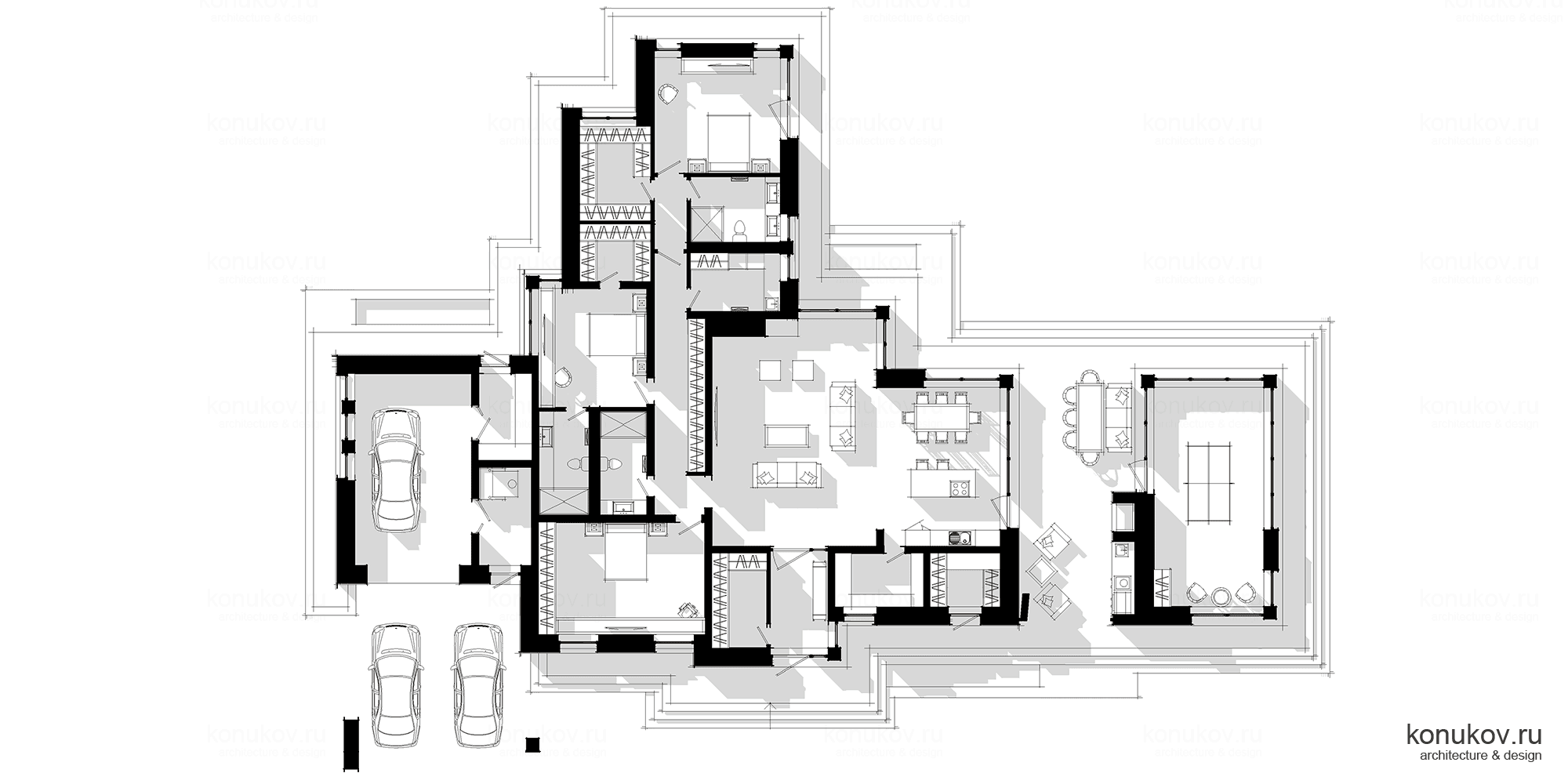

5. План 1 эт.
101 Прихожая 7.3 м2. 102 Гардеробная 6.9 м2. 103 Гостиная 49.8 м2. 104 Кухня-столовая 26.0 м2. 105 Кладовая 6.2 м2. 106 Коридор 16.0 м2. 107 Гостевая спальня 24.7 м2. 108 Туалет 6.5 м2. 109 Спальня 17.1 м2. 110 Ванная 7.0 м2. 111 Гардеробная 5.4 м2. 112 Постирочная 7.1 м2. 113 Холл 3.2 м2. 114 Мастер-спальня 19.3 м2. 115 Гардеробная 8.8 м2. 116 Ванная 7.9 м2. 117 Кладовая садового инвентаря 5.0м 118 Гараж 29.8 м2. 119 Кладовая 6.1 м2. 120 Котельная 7.0 м2. 121 Спортивный зал 32.0 м2.

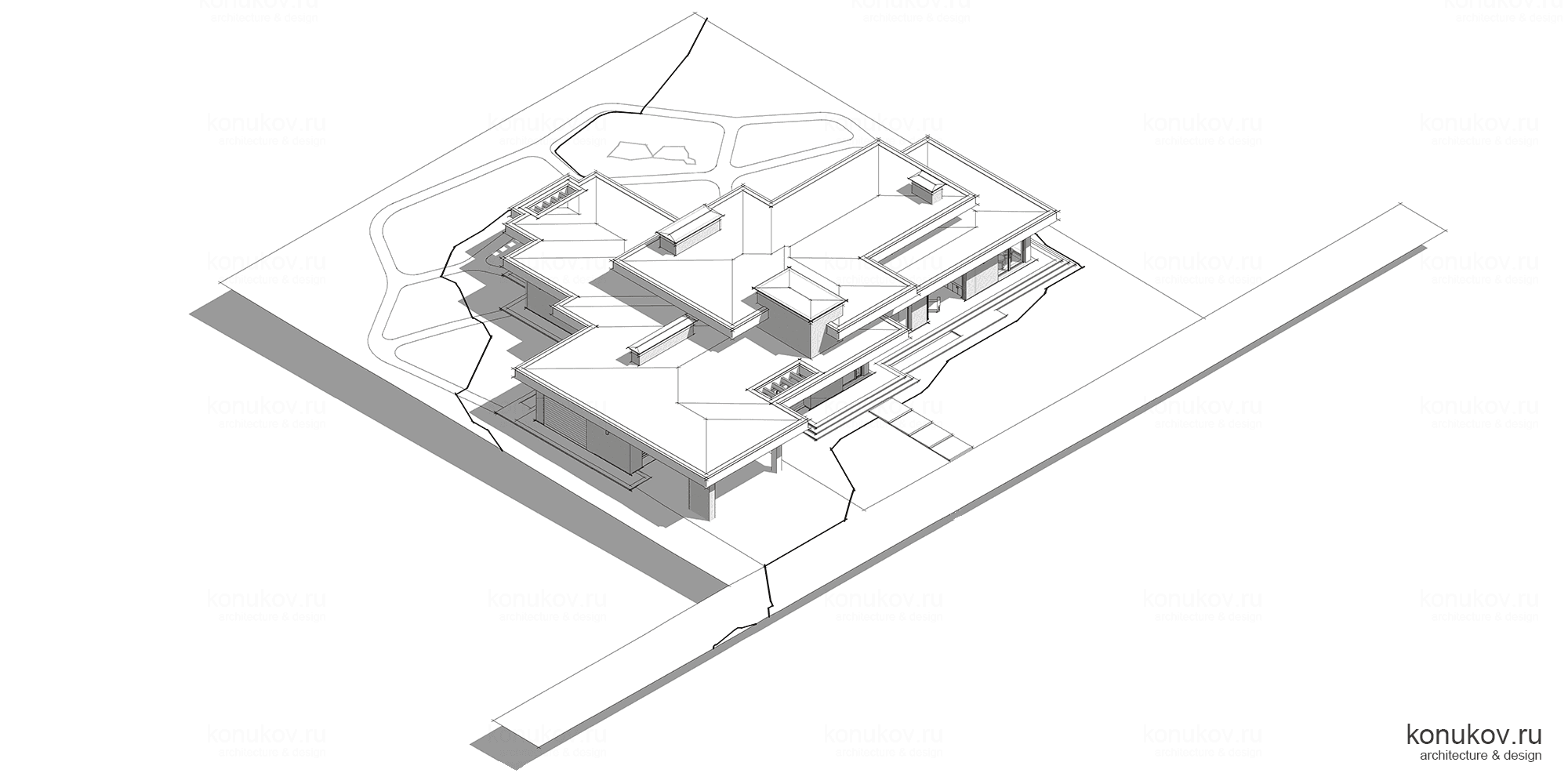

6. Изометрия юго-восточная

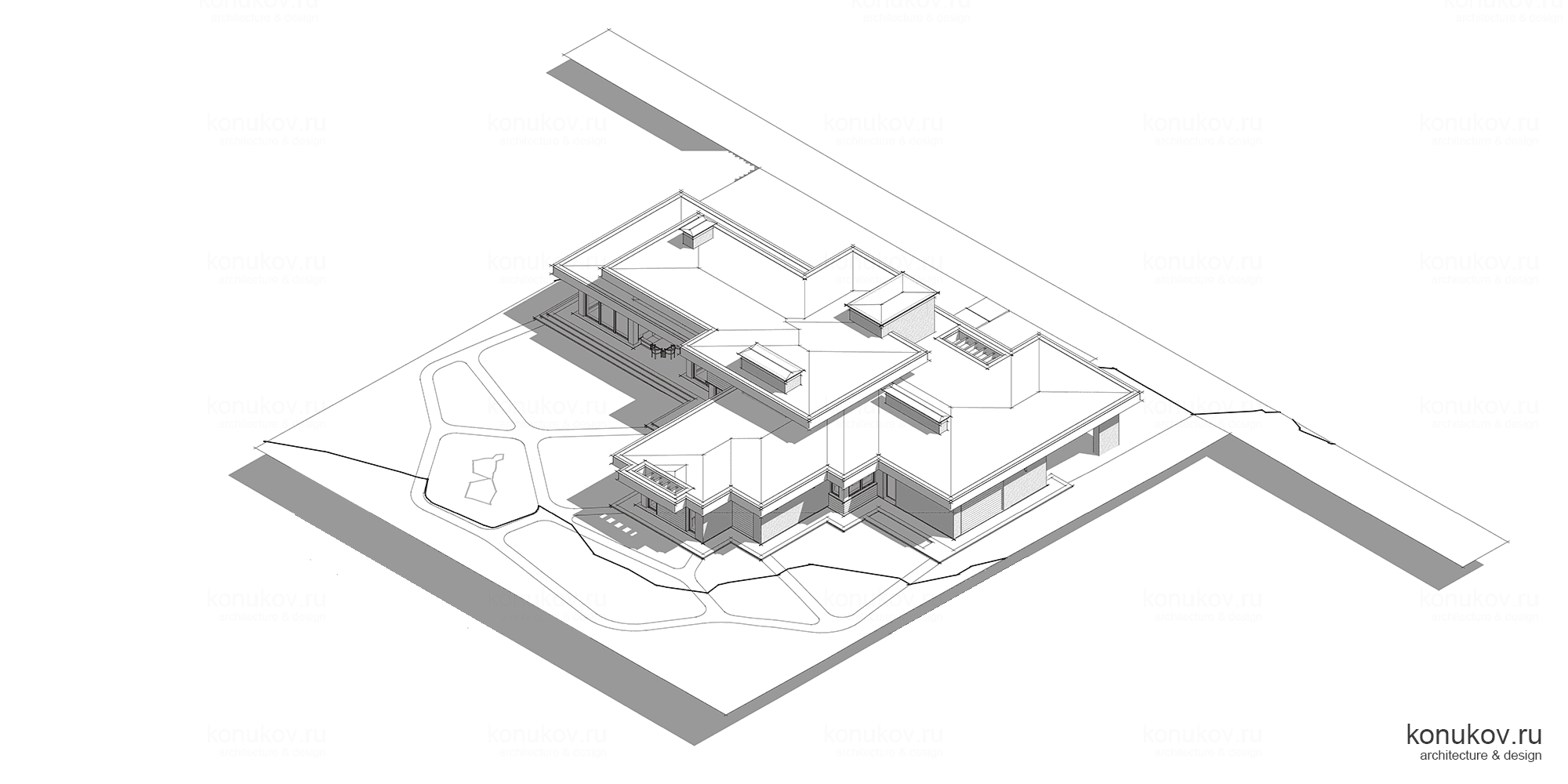

7. Изометрия северо-восточная

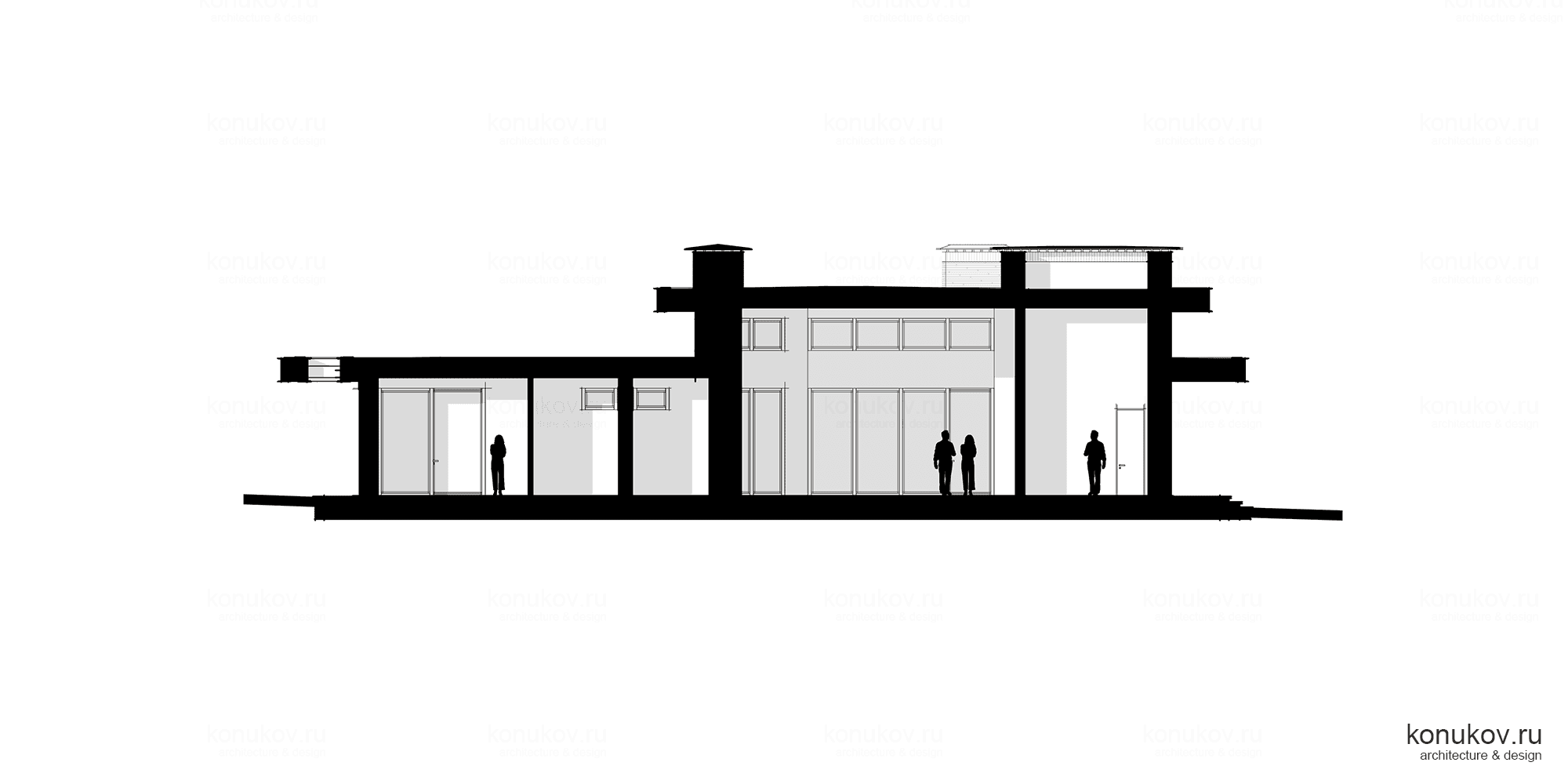

8. Разрез 2-2

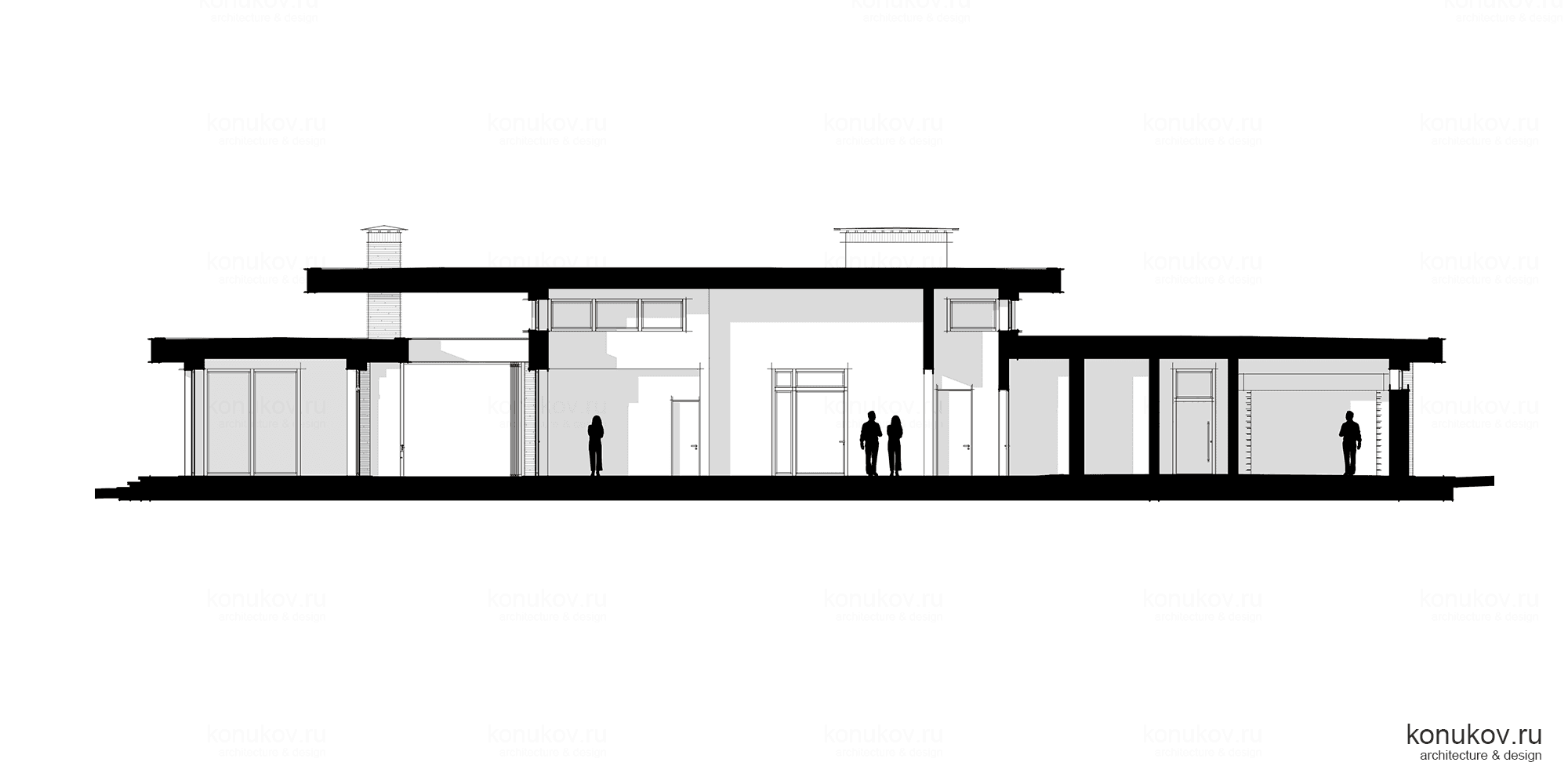

9. Разрез 3-3

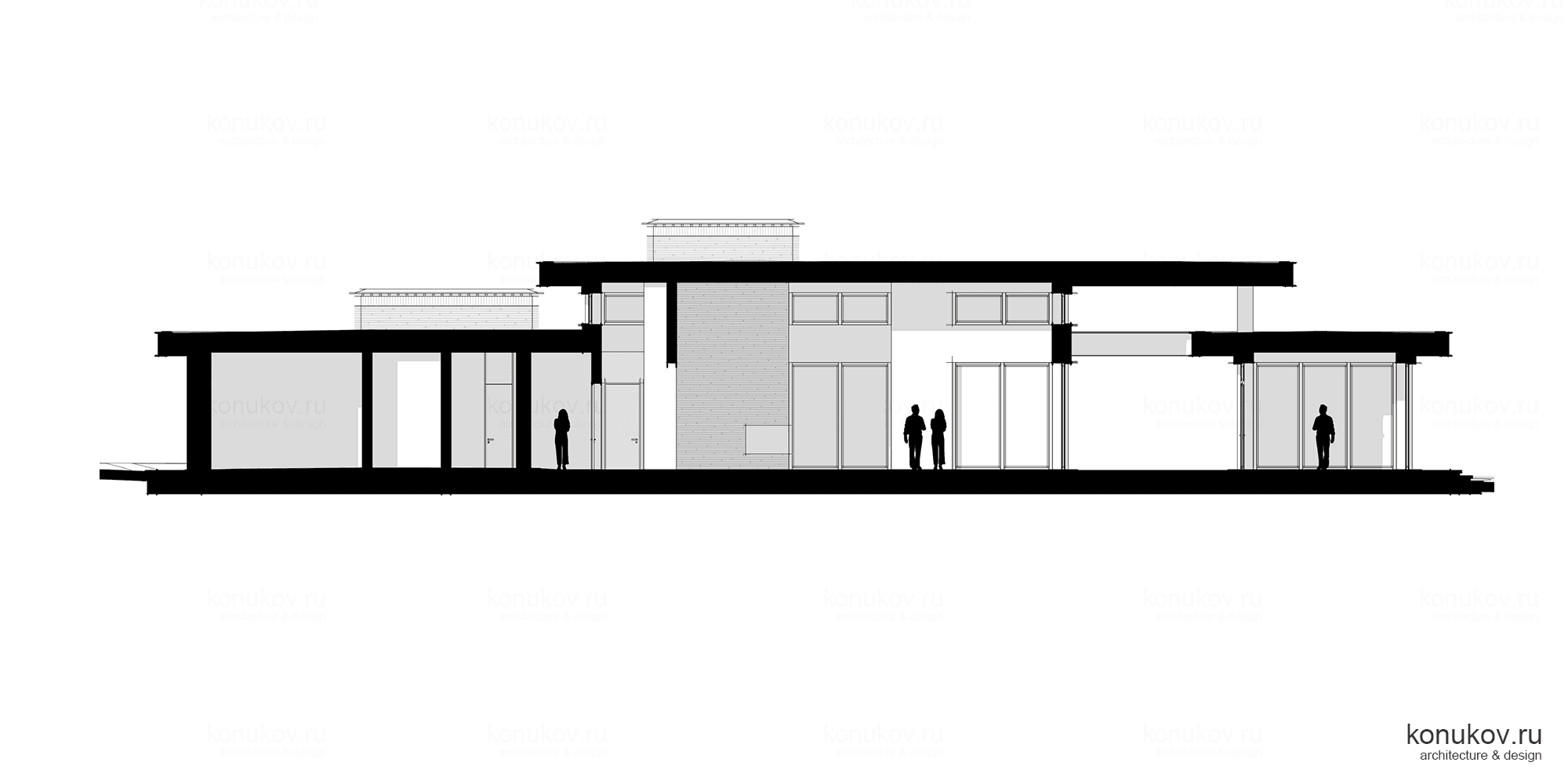

10. Разрез 1-1

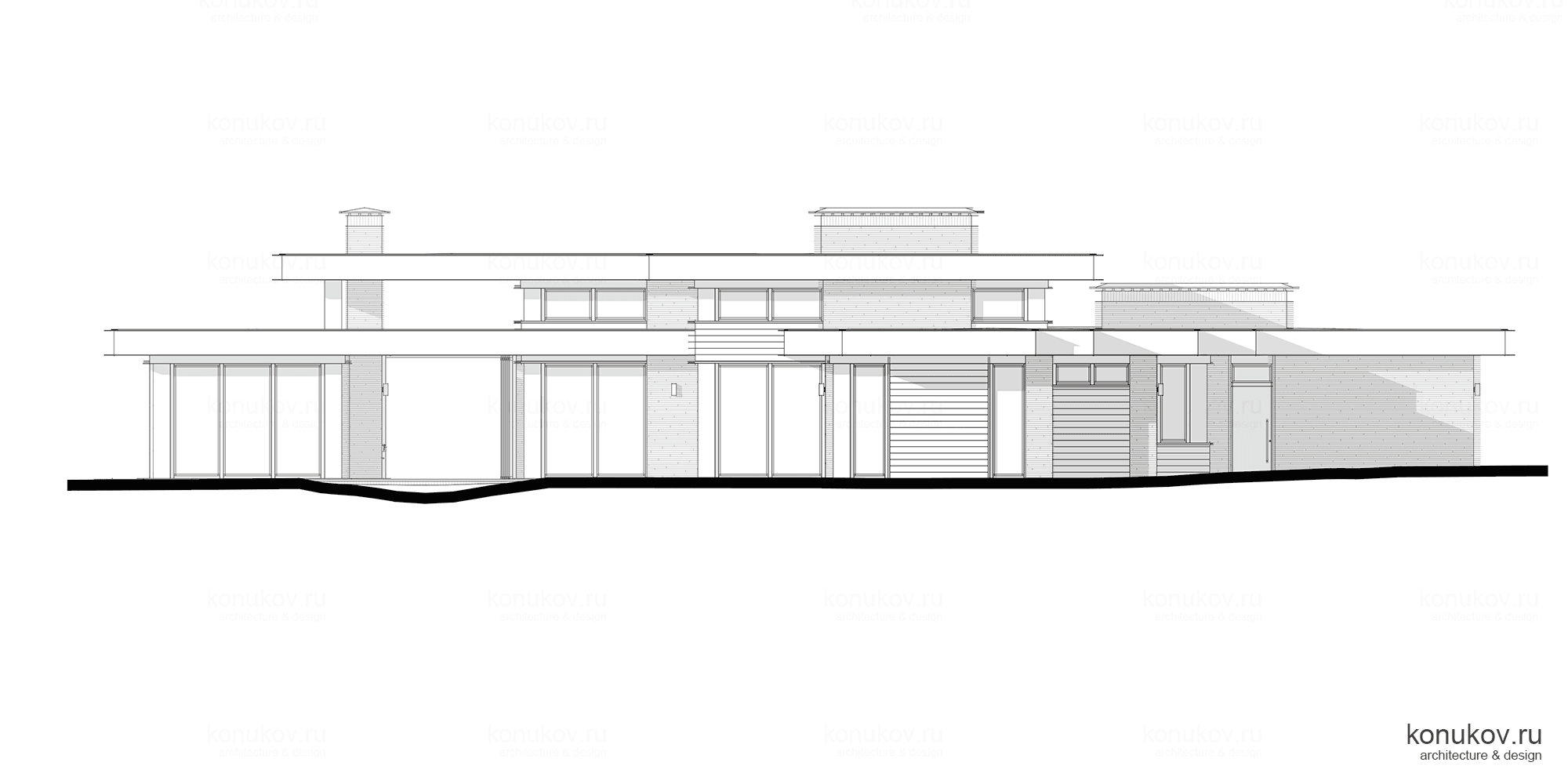

11. Фасад 3

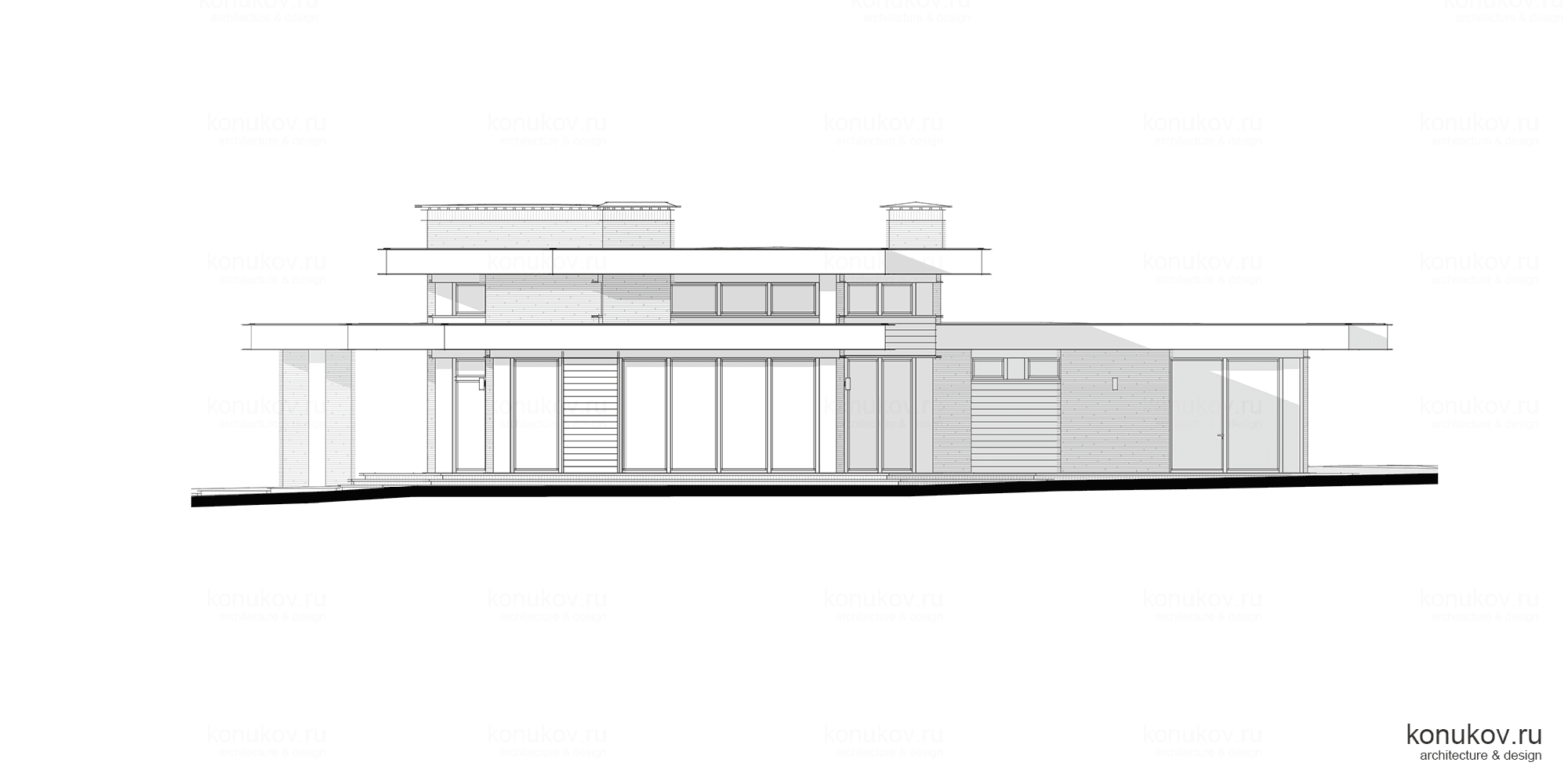

12. Фасад 4

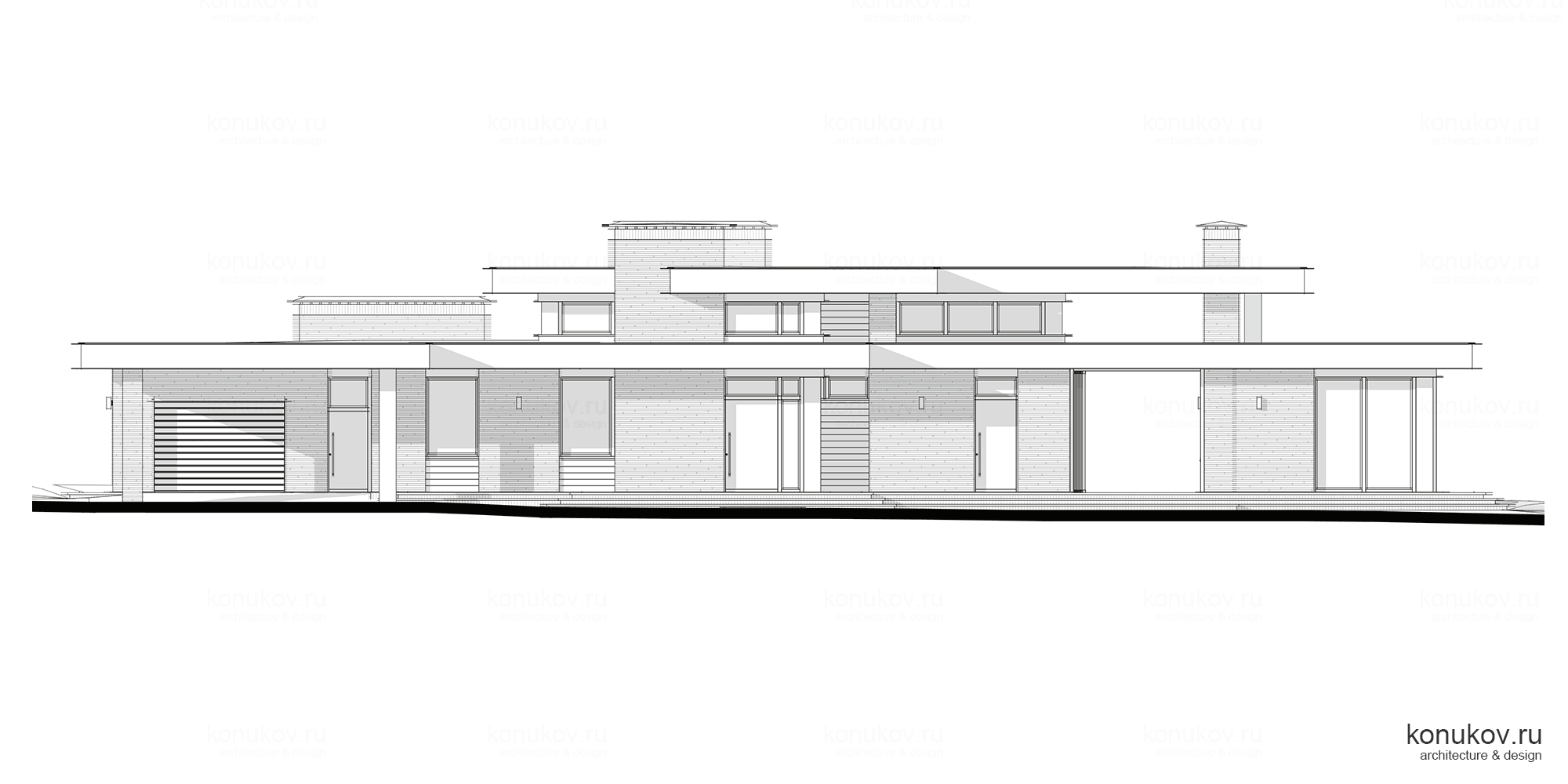

13. Фасад 1

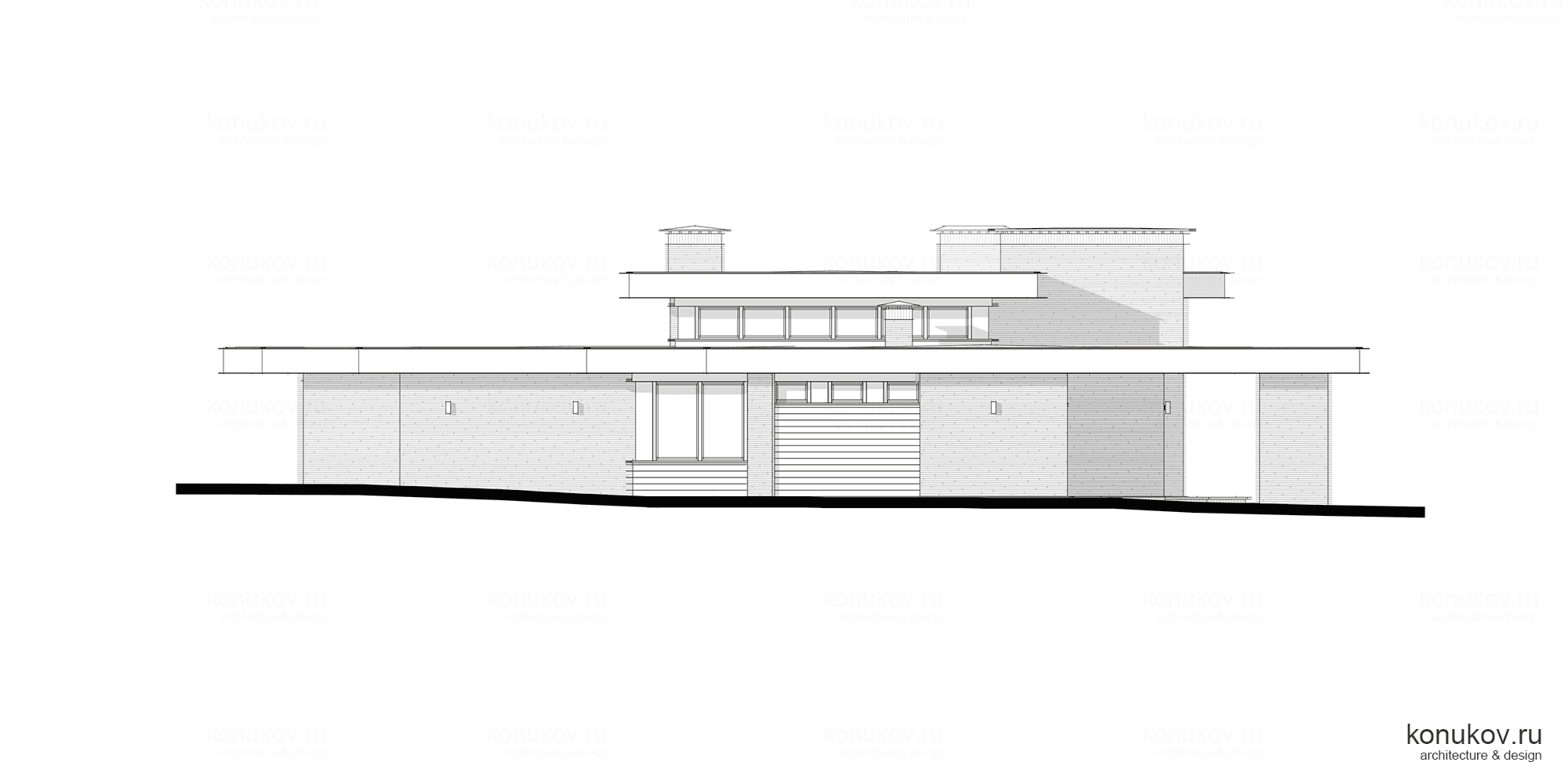

14. Фасад 2
15.
16.
17.
18.
Над проектом работали
Конюков А. А.
ГИП
Конюкова Е. А.
Вед. архитектор
Алиев М. А.
Конструктор
