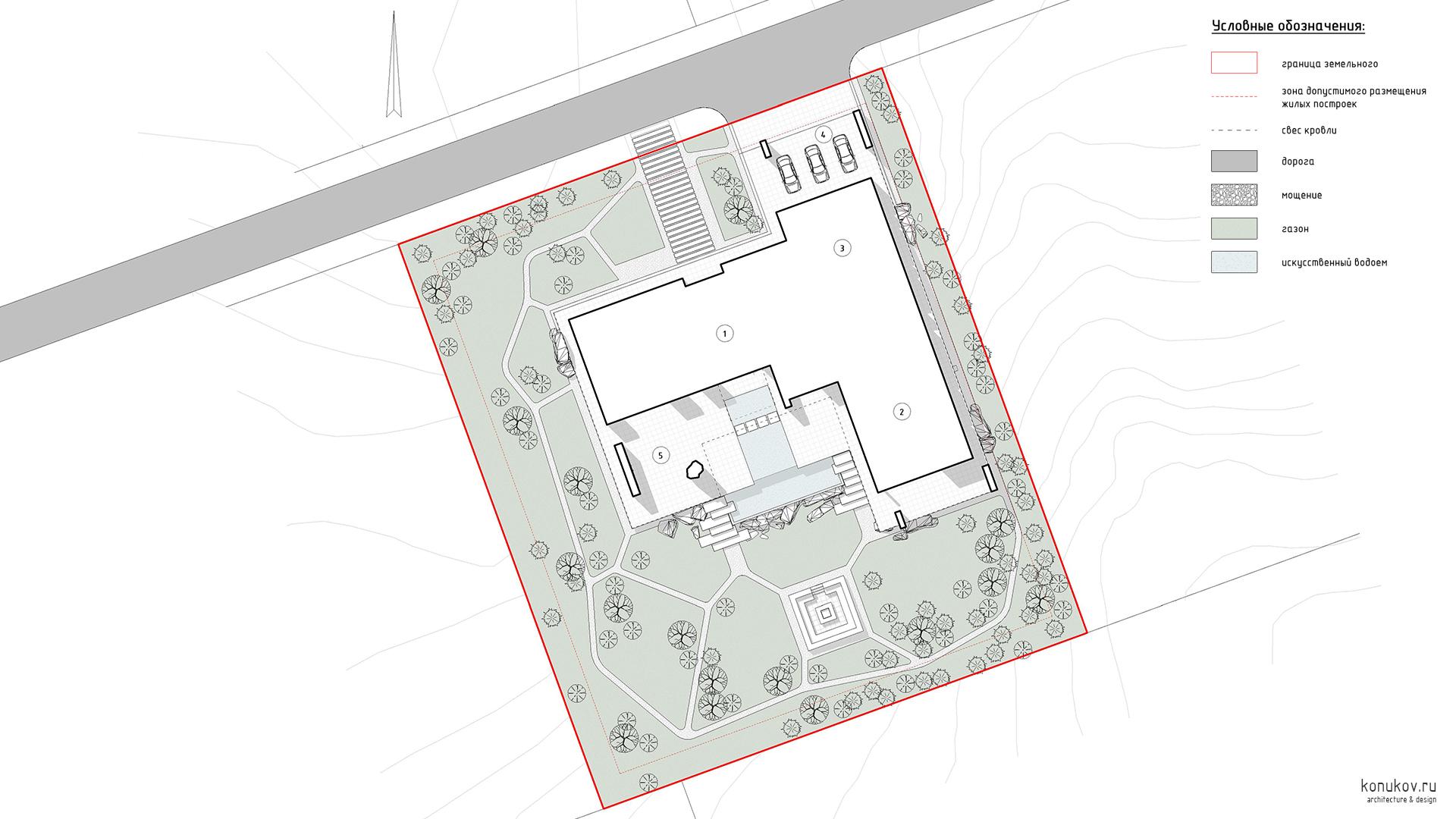

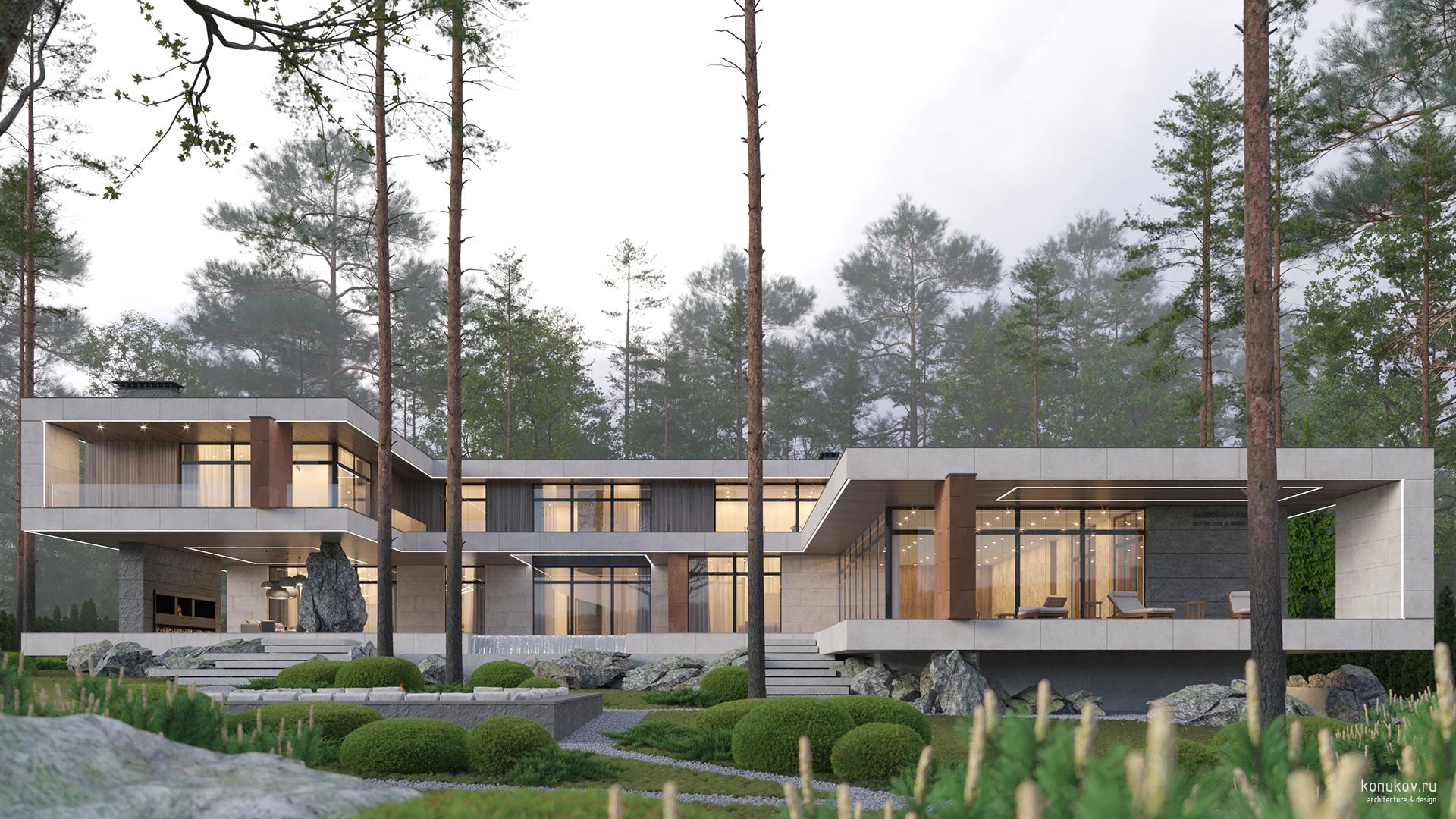

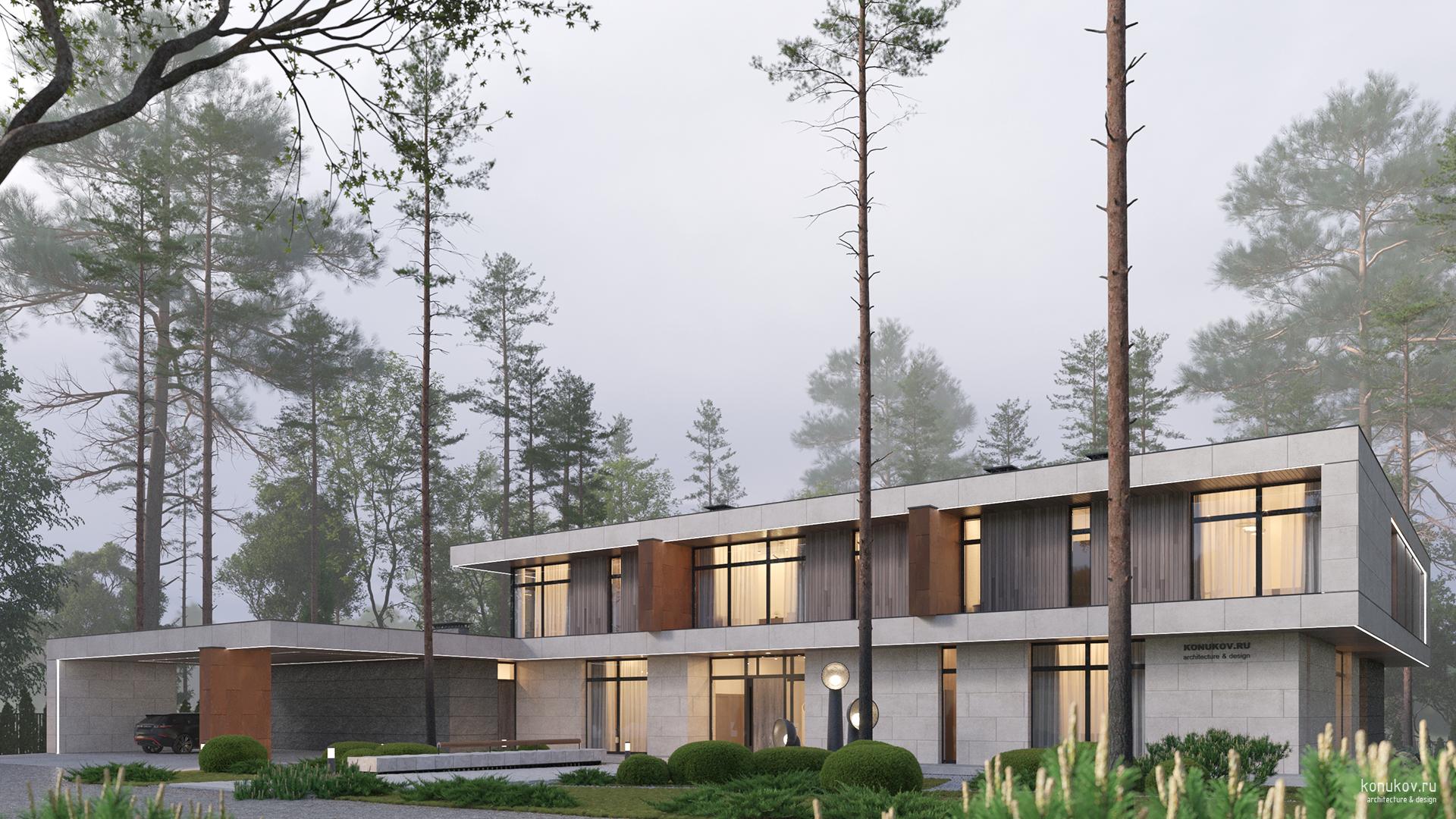

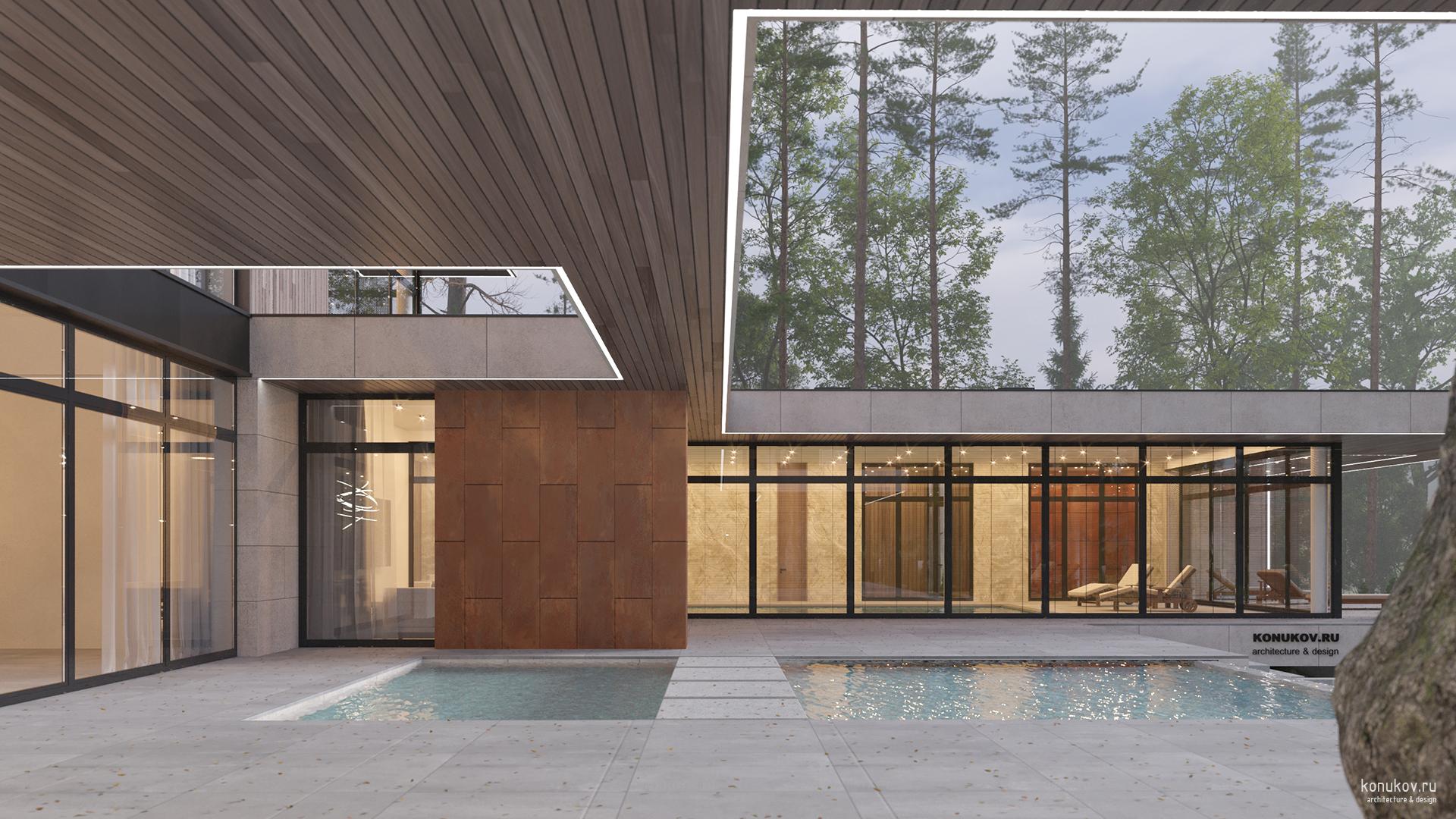

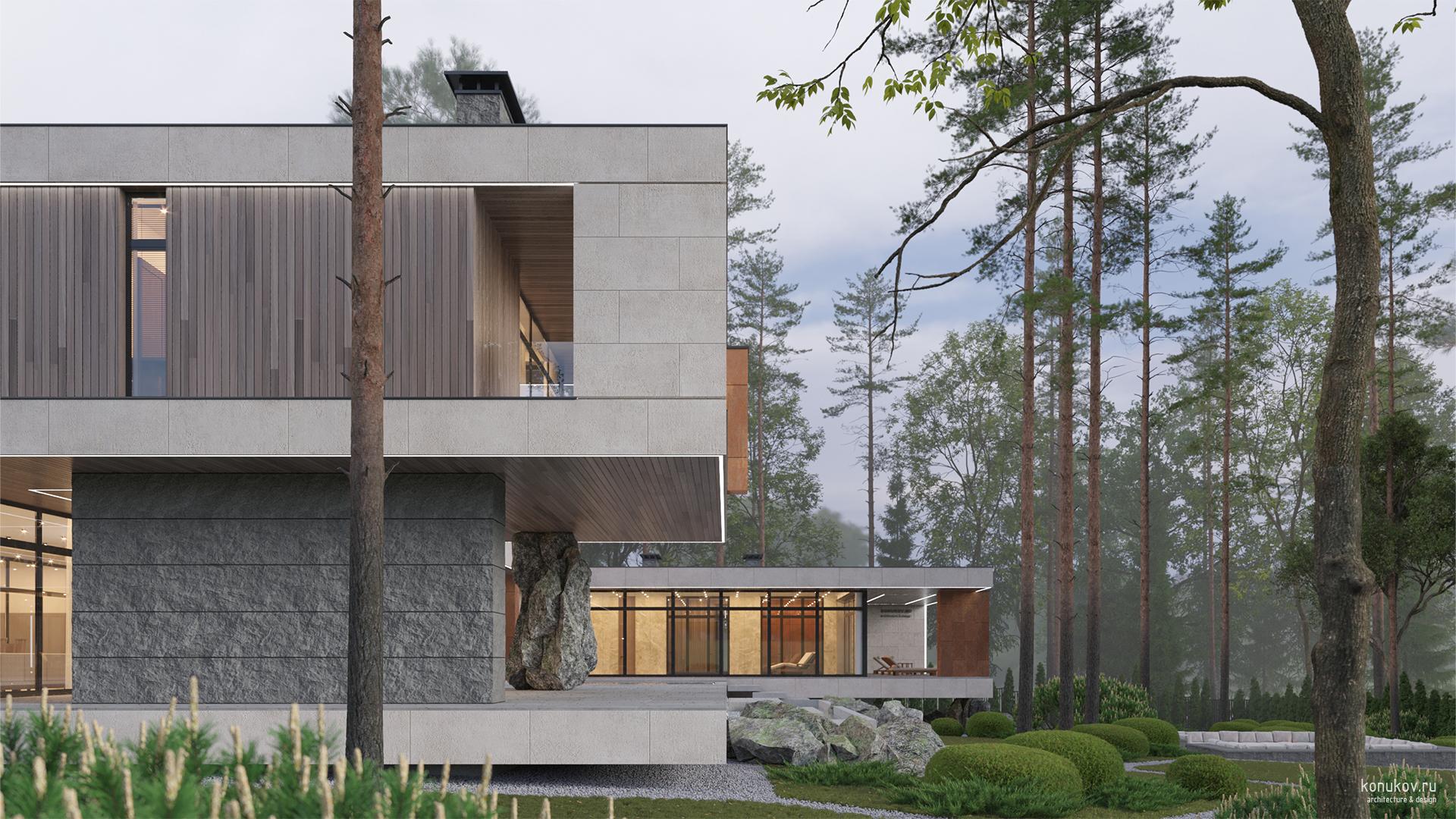

Генплан
1- двухэтажный жилой дом. 2- бассейн. 3- технические помещения. 4- навес на три м.места. 5- терраса.
План 2 эт.
201 Холл 57.50 кв.м. 202 Тамбур 3.18 кв.м. 203 Спальня 23.63 кв.м. 204 Гардеробная 7.70 кв.м. 205 Ванная 9.10 кв.м. 206 Тамбур 3.58 кв.м. 207 Спальня 17.88 кв.м. 208 Гардеробная 4.49 кв.м. 209 Ванная 6.79 кв.м. 210 Спальня 21.00 кв.м. 211 Гардеробная 7.00 кв.м. 212 Ванная 7.35 кв.м. 213 Спортзал 33.63 кв.м. 214 Игровая 22.99 кв.м. 215 Тамбур 4.16 кв.м. 216 Спальня 24.56 кв.м. 217 Гардеробная 6.43 кв.м. 218 Ванная 5.82 кв.м. 219 Тамбур 5.45 кв.м. 220 Мастер-спальня 27.55 кв.м. 221 Гардеробная 9.11 кв.м. 222 Гардеробная 13.65 кв.м. 223 Ванная 13.98 кв.м.

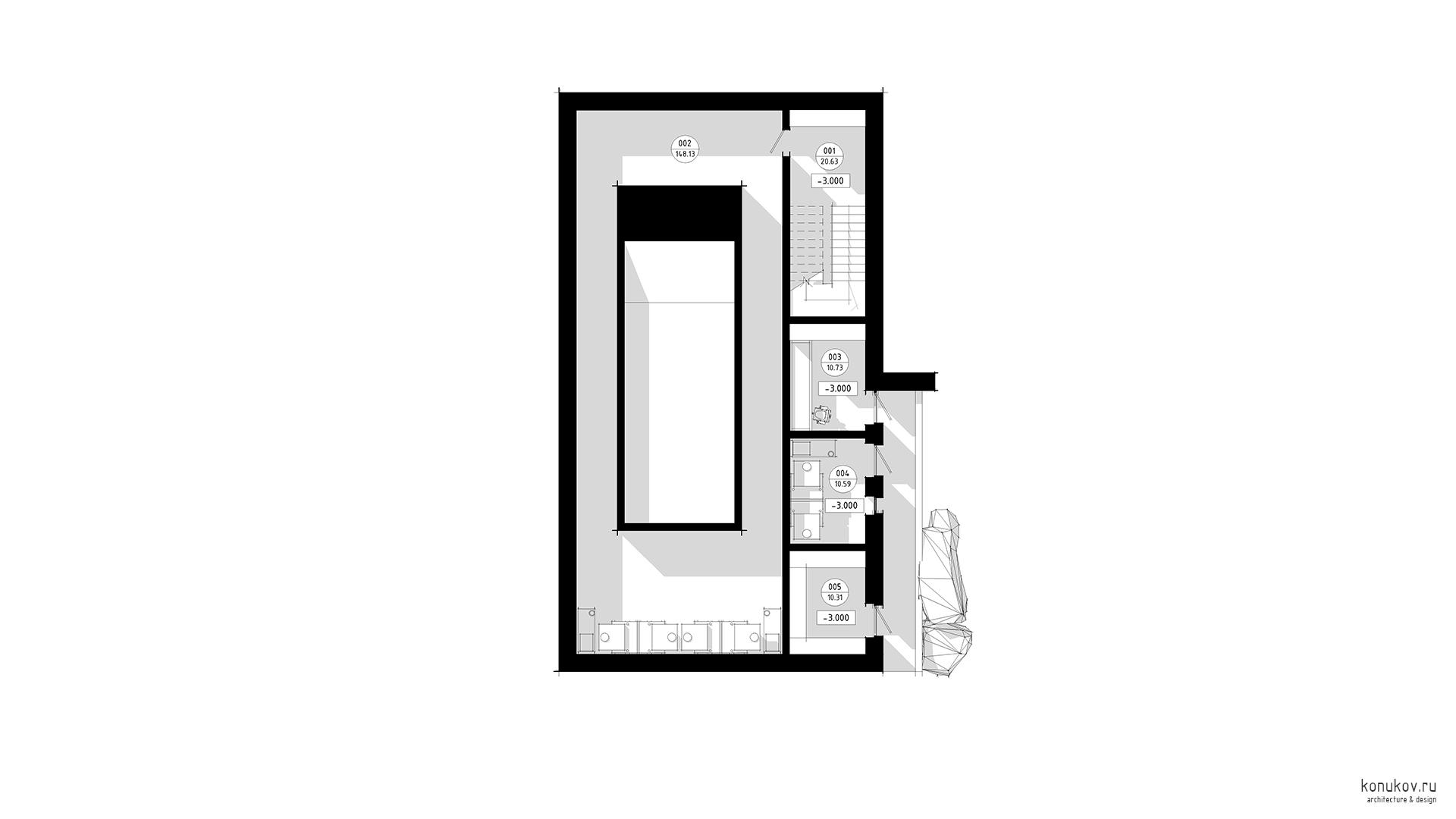

План подвал
001 Лестница 20.63 кв.м. 002 Тех. помещение бассейна 148.13 кв.м. 003 Мастерская 10.73 кв.м. 004 Котельная 10.59 кв.м. 005 Кладовая садового инвентаря 10.31 кв.м.

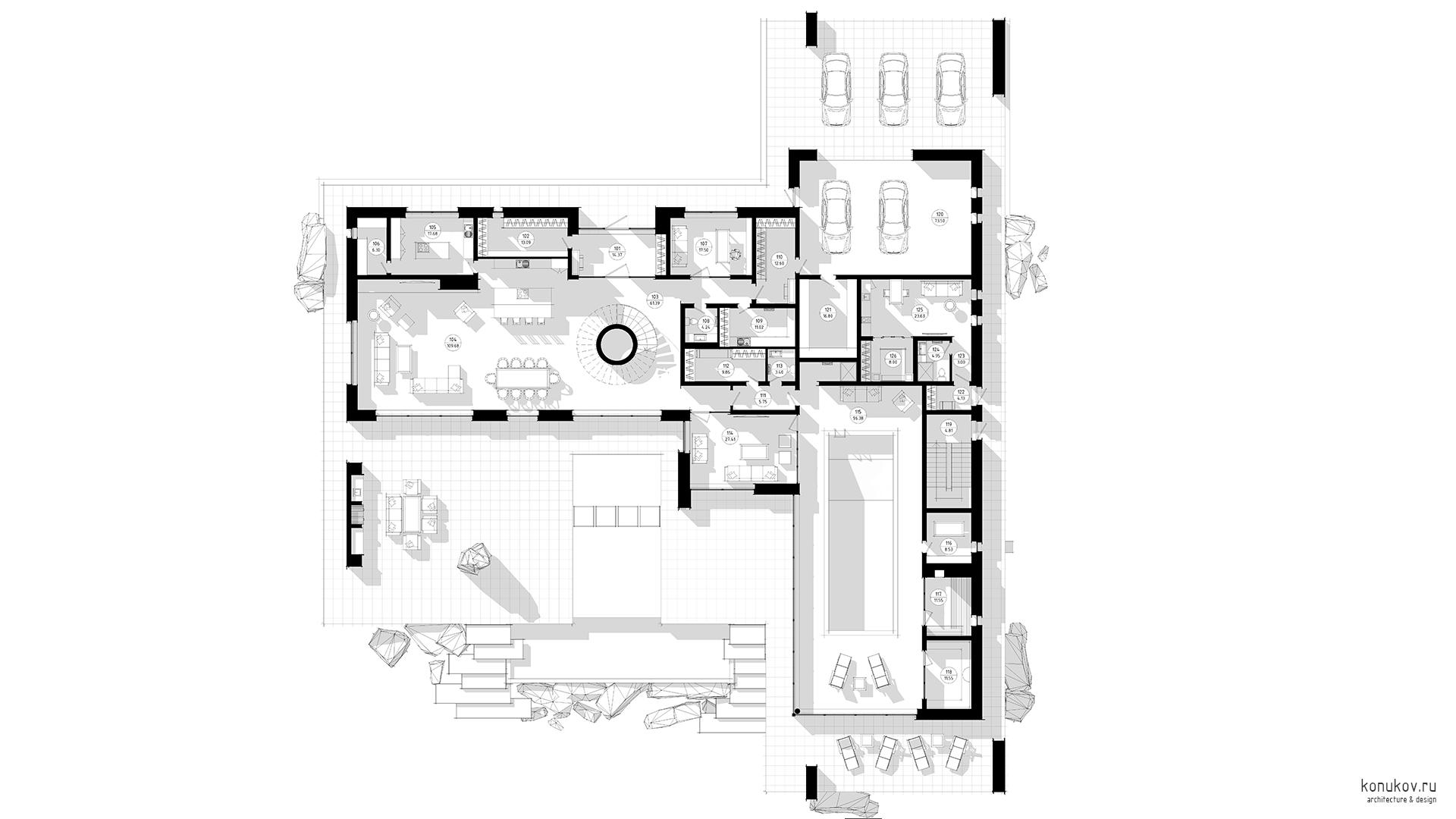

План 1 эт.
101 Тамбур 14.37 кв.м. 102 Гардеробная 13.09 кв.м. 103 Холл 61.39 кв.м. 104 Гостиная 109.68 кв.м. 105 Кухня 17.68 кв.м. 106 Кладовая 6.30 кв.м. 107 Кабинет 17.50 кв.м. 108 Туалет 4.24 кв.м. 109 Постирочная 11.02 кв.м. 110 Кладовая 12.60 кв.м. 111 Коридор 5.75 кв.м. 112 Раздевалка 9.86 кв.м. 113 Туалет 3.40 кв.м. 114 Комната отдыха 27.41 кв.м. 115 Бассейн 96.38 кв.м. 116 Массажный кабинет 8.53 кв.м. 117 Сауна 11.55 кв.м. 118 Хаммам 11.55 кв.м. 119 Лестница 4.81 кв.м. 120 Гараж 73.50 кв.м. 121 Кладовая 16.80 кв.м. 122 Тамбур 4.13 кв.м. 123 Коридор 3.00 кв.м. 124 Ванная 4.95 кв.м. 125 Комната персонала 23.63 кв.м. 126 Спальня 8.00 кв.м.

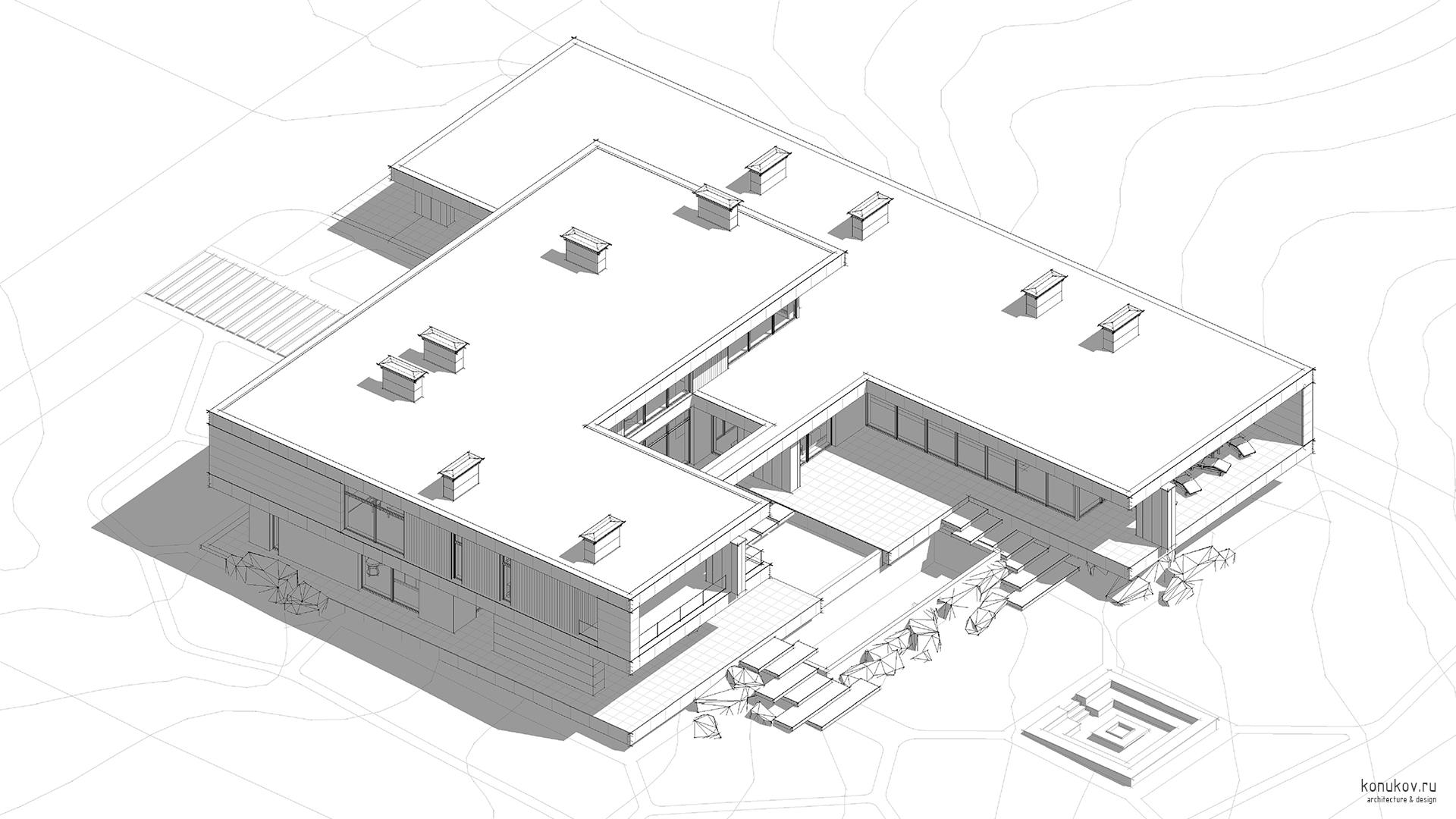

Изометрия юго-западная

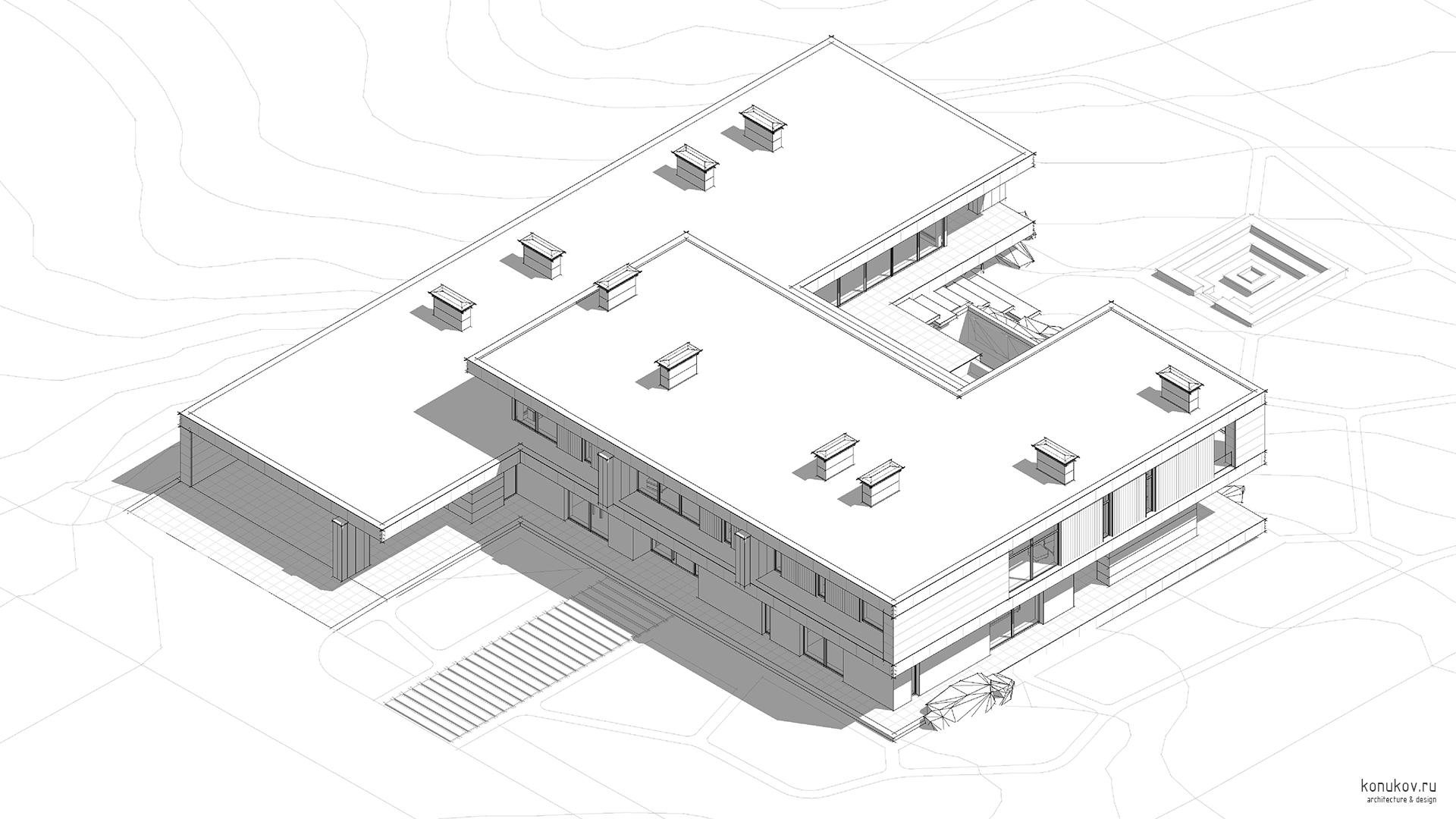

Изометрия северо-западная

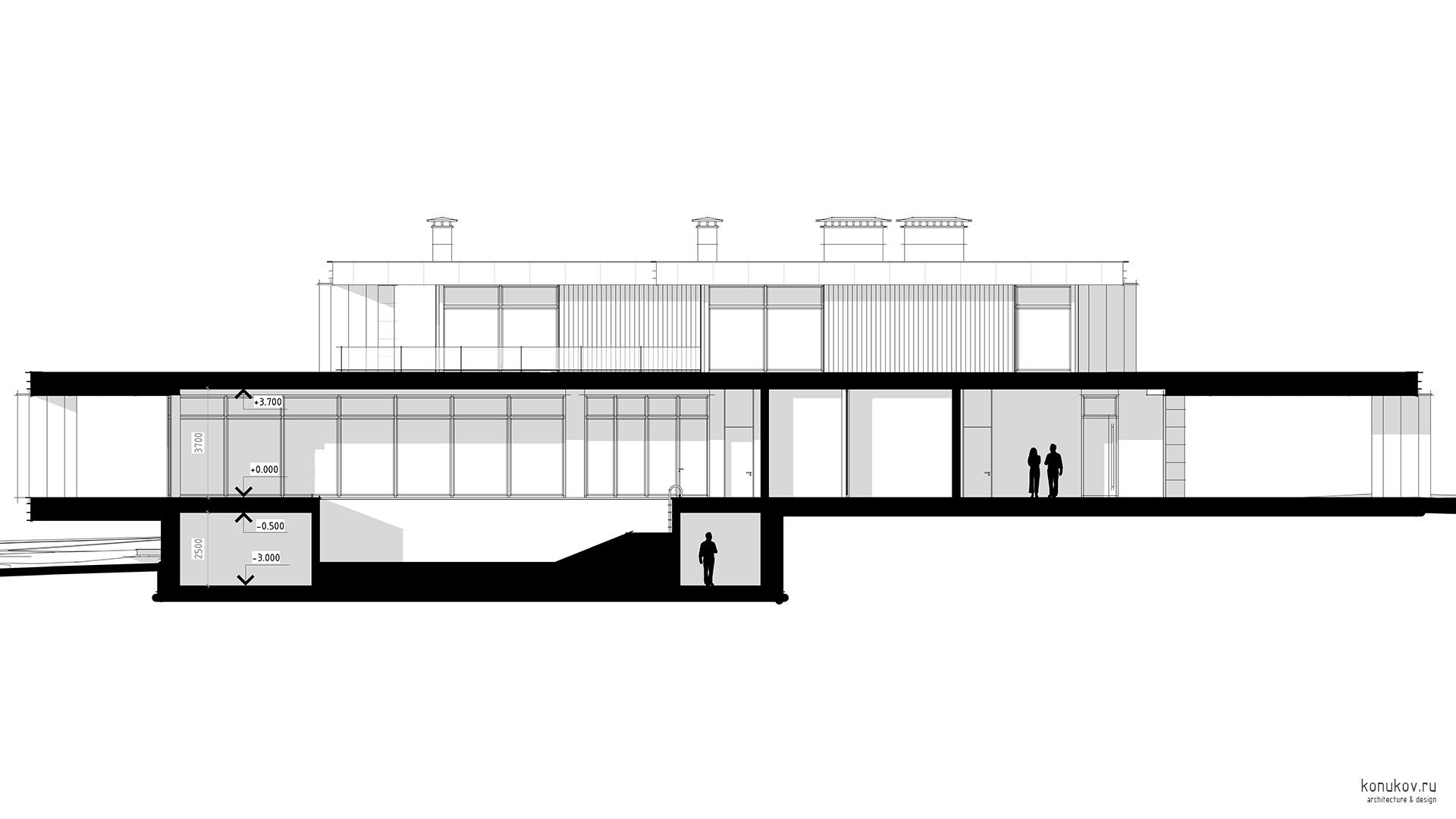

Разрез 3-3

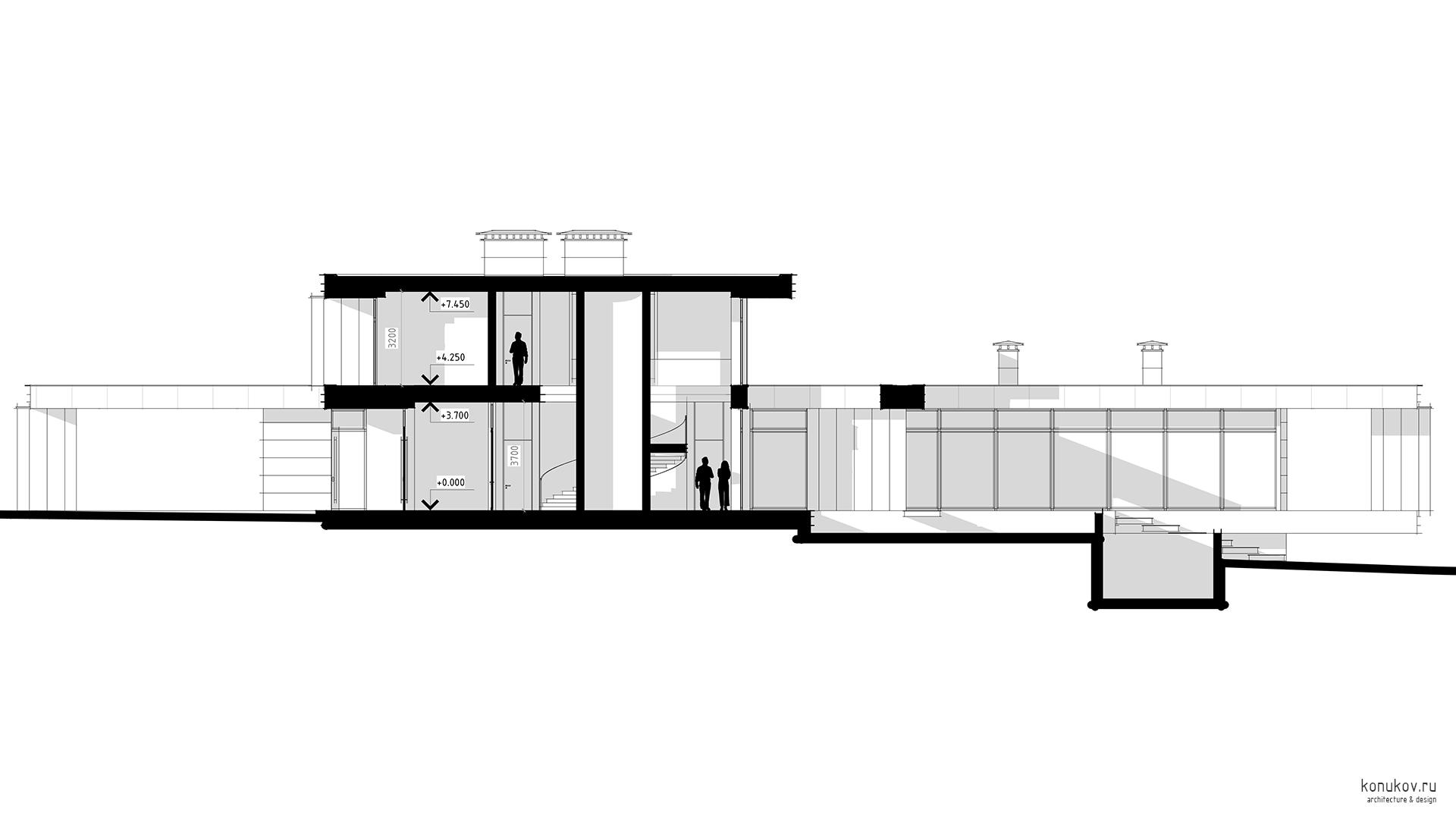

Разрез 2-2

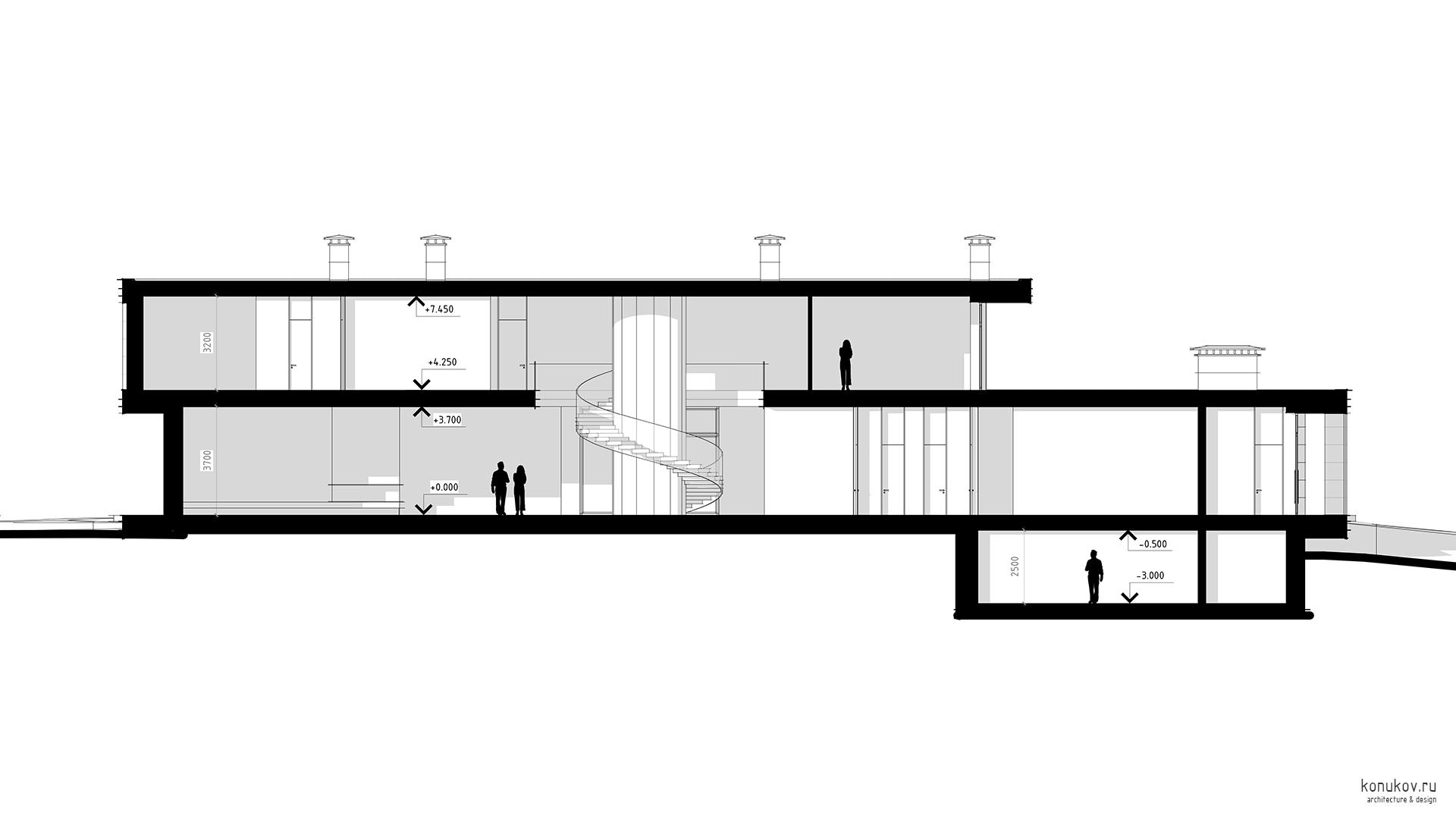

Разрез 1-1

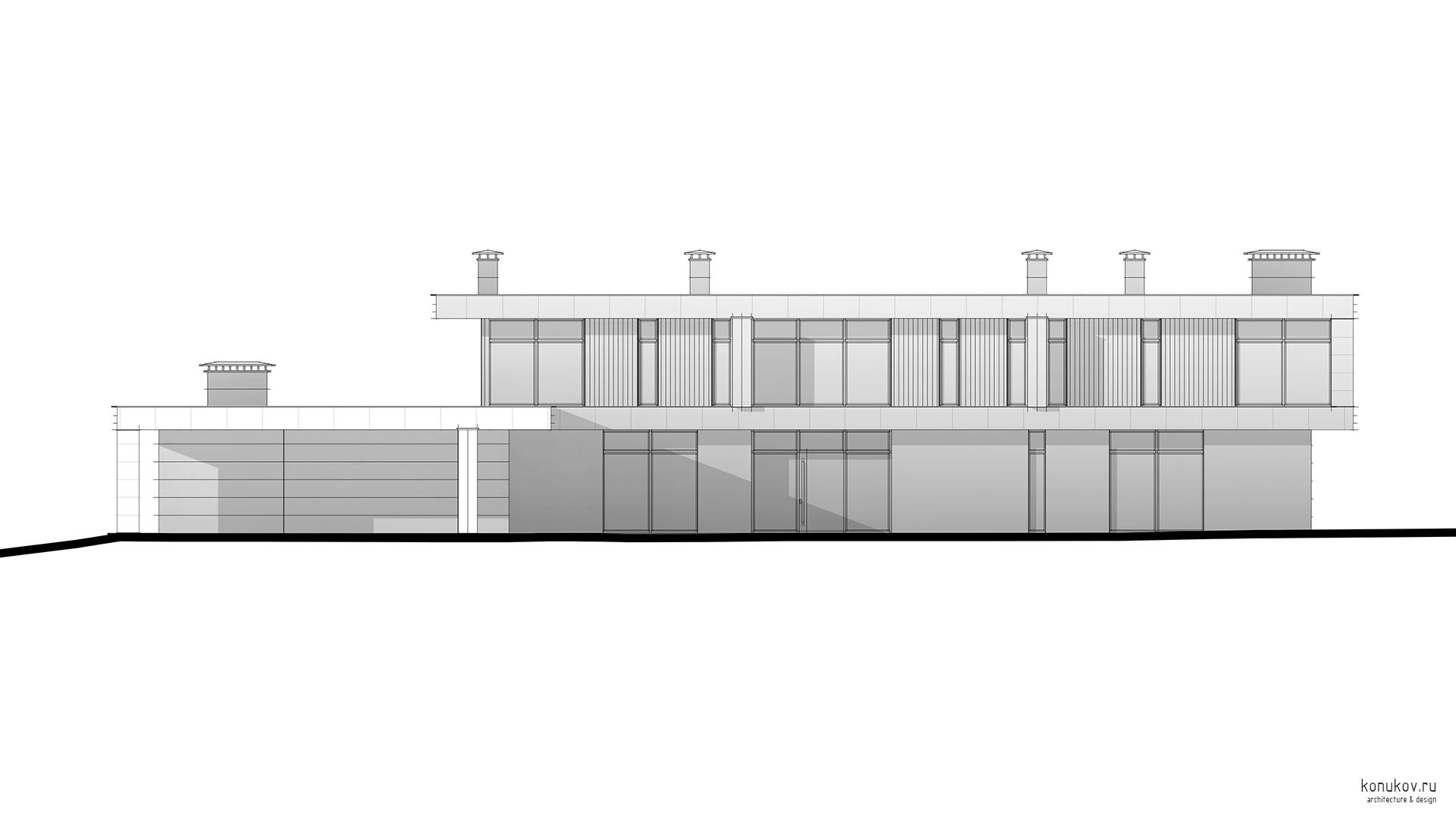

Фасад 1

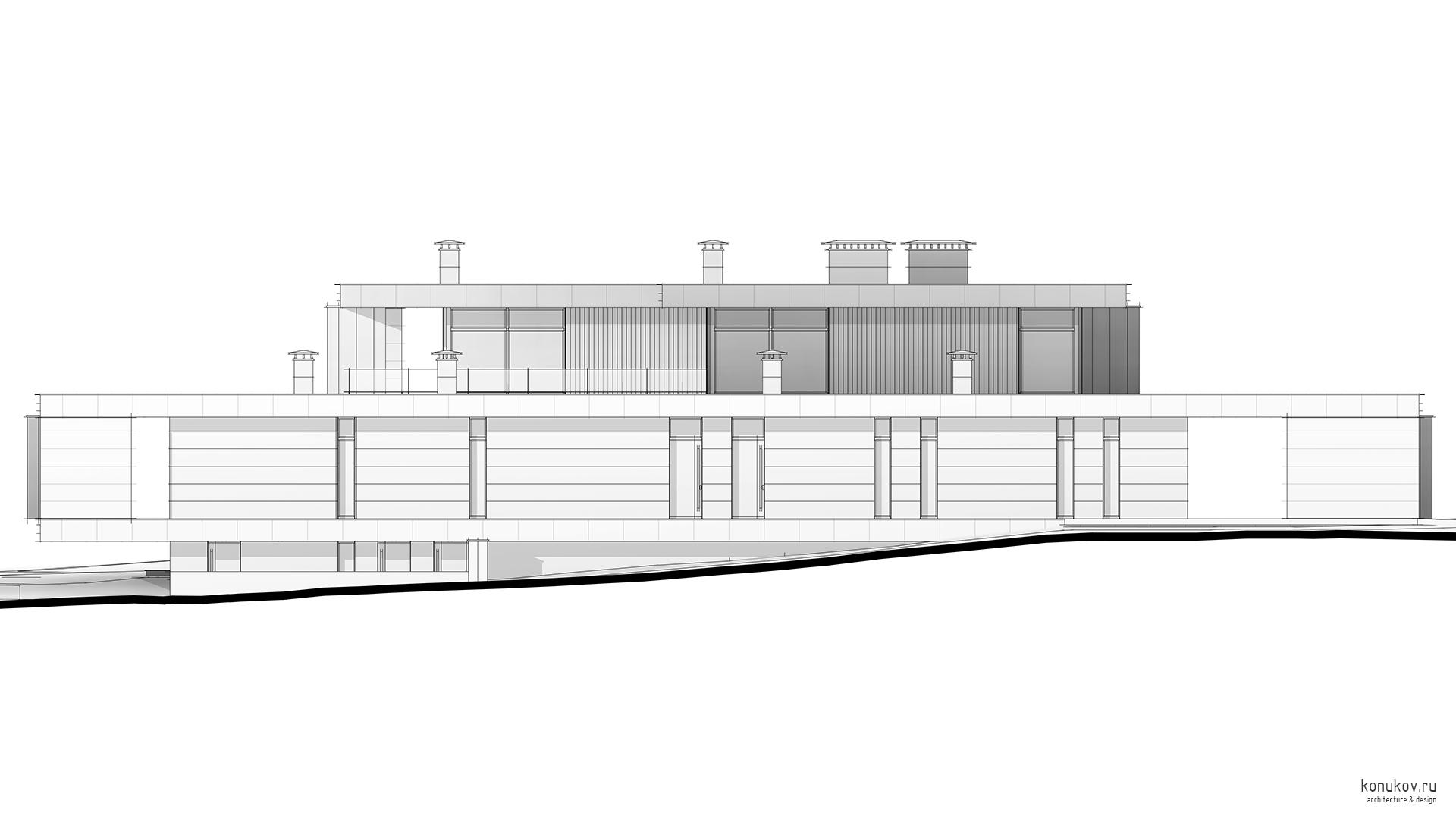

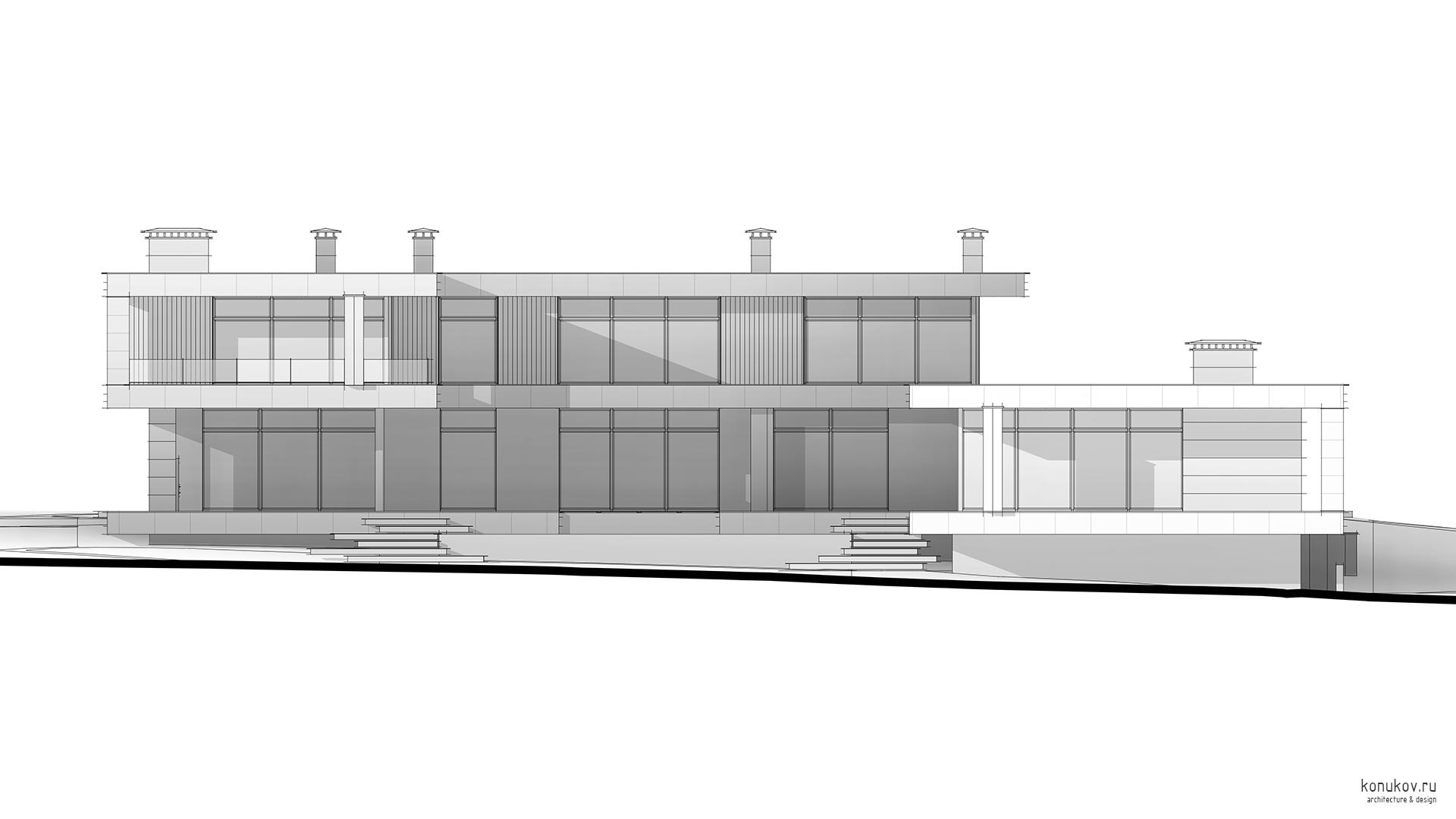

Фасад 3

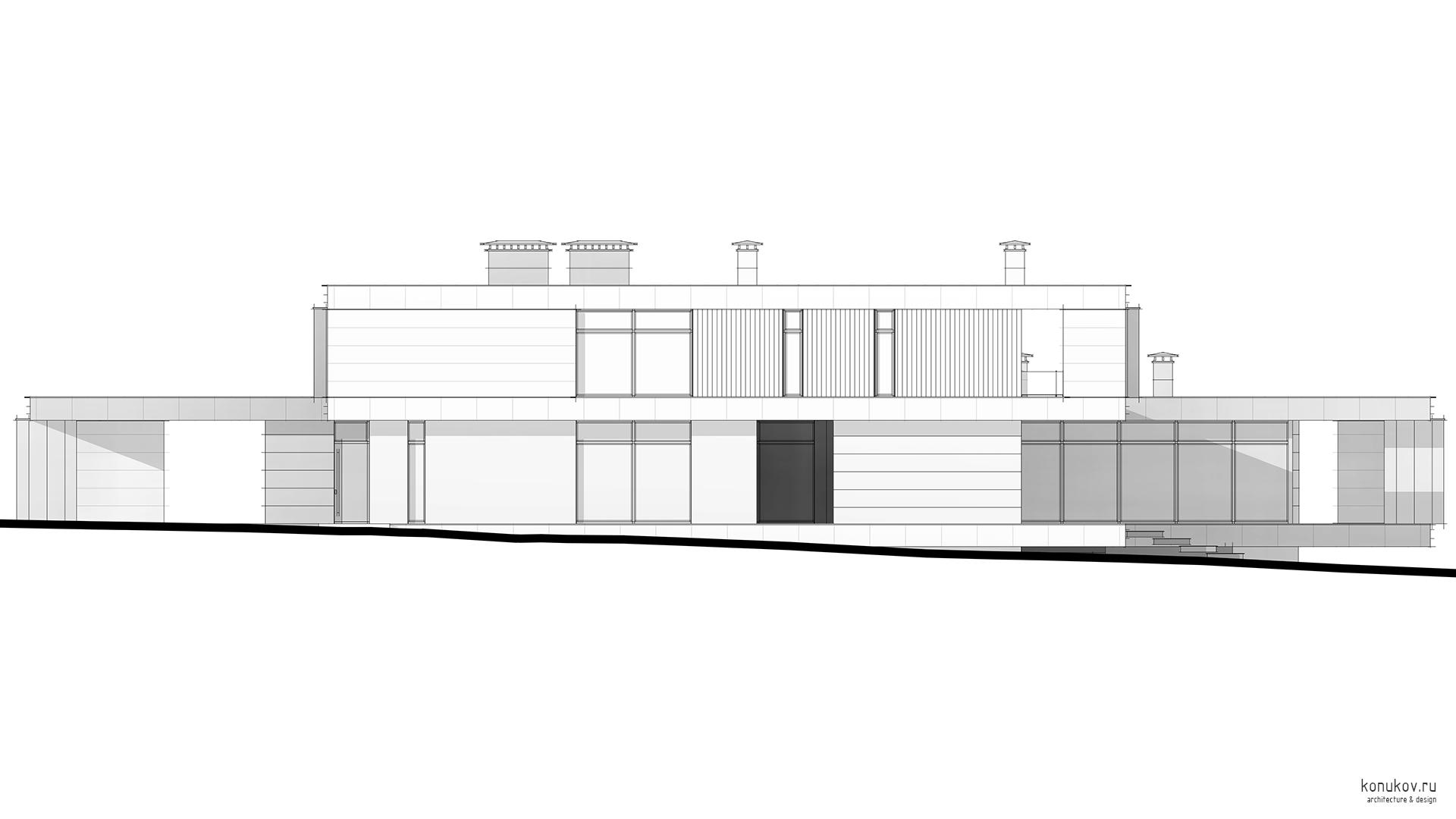

Фасад 4
