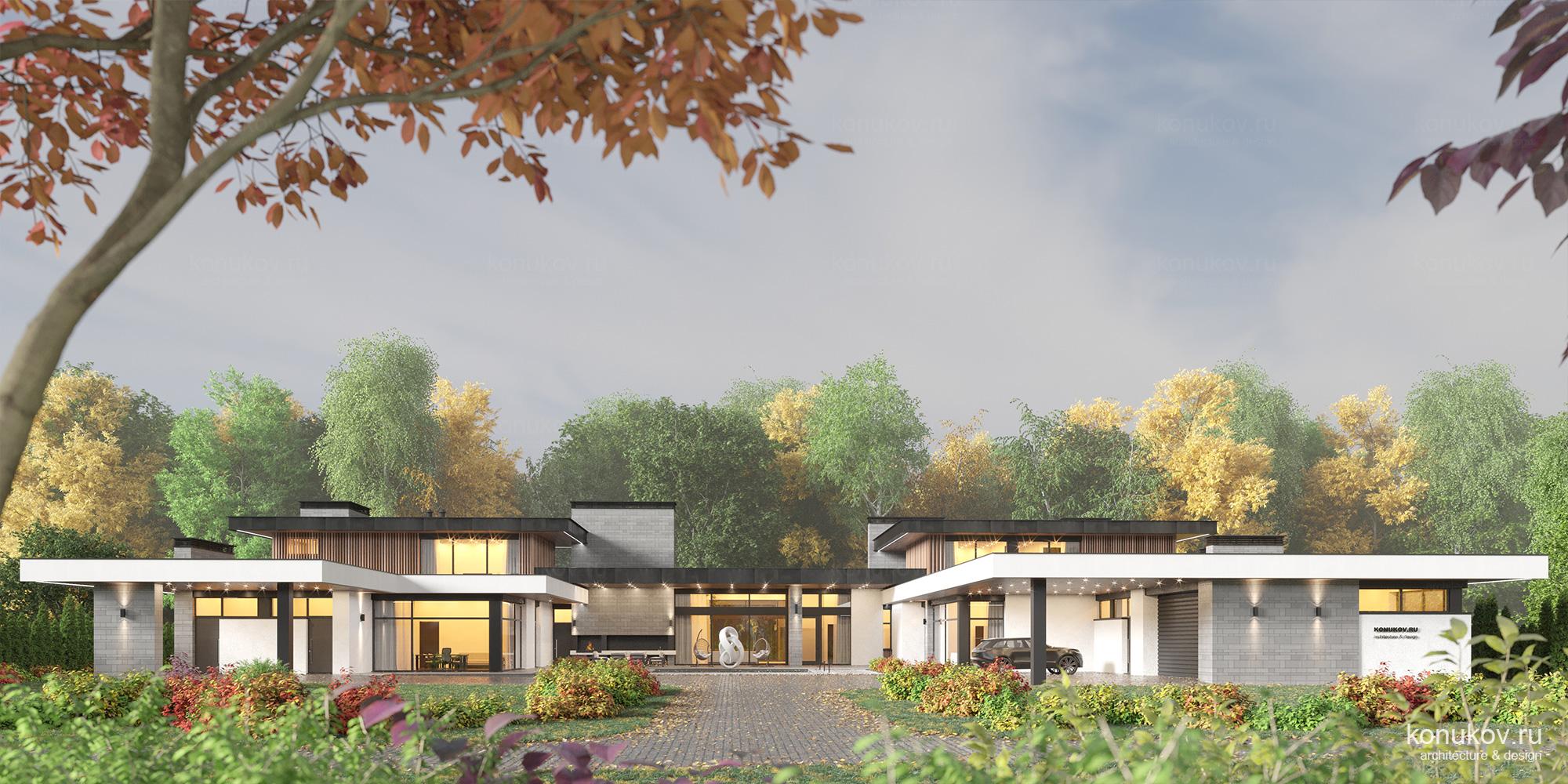

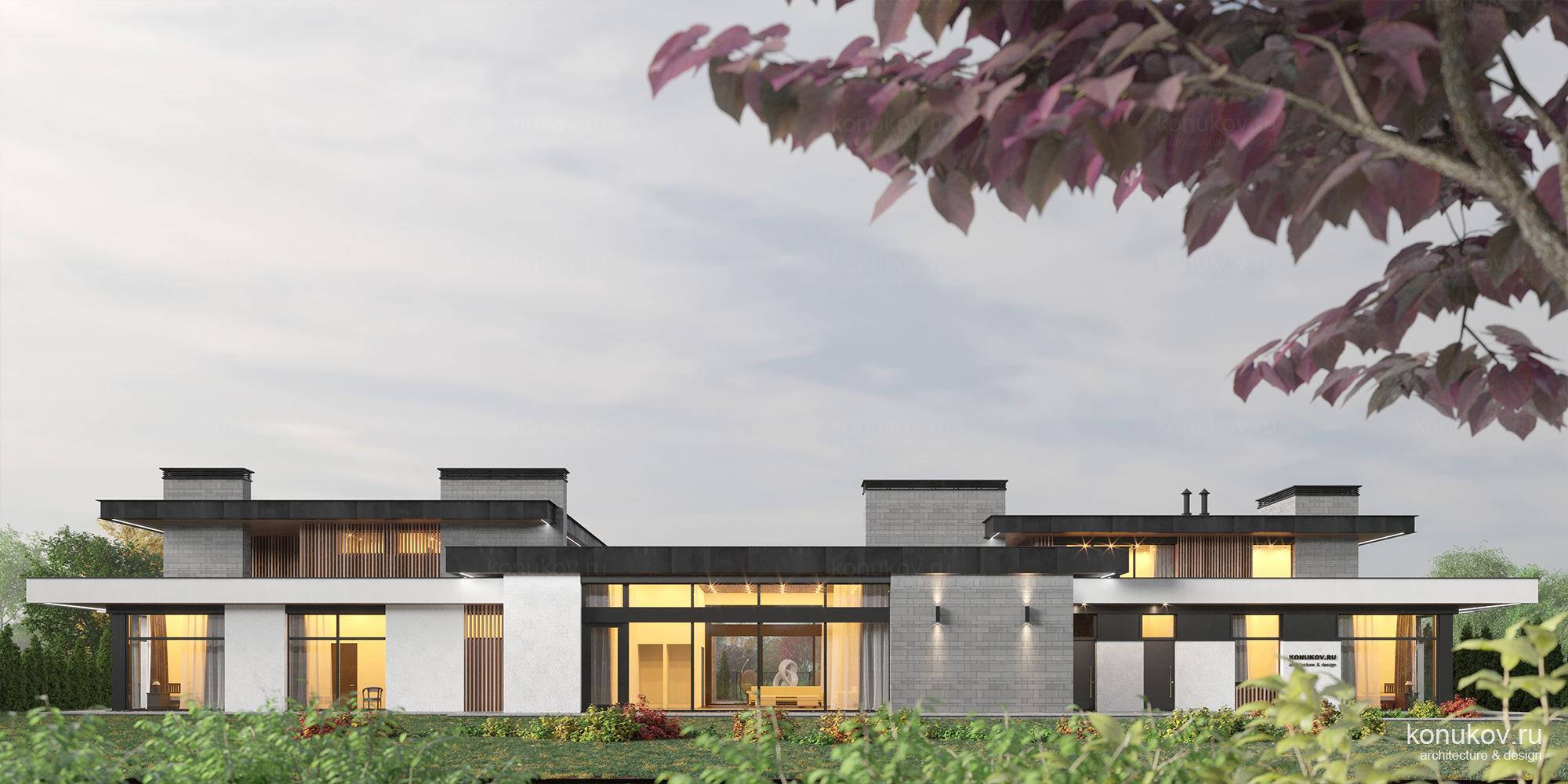

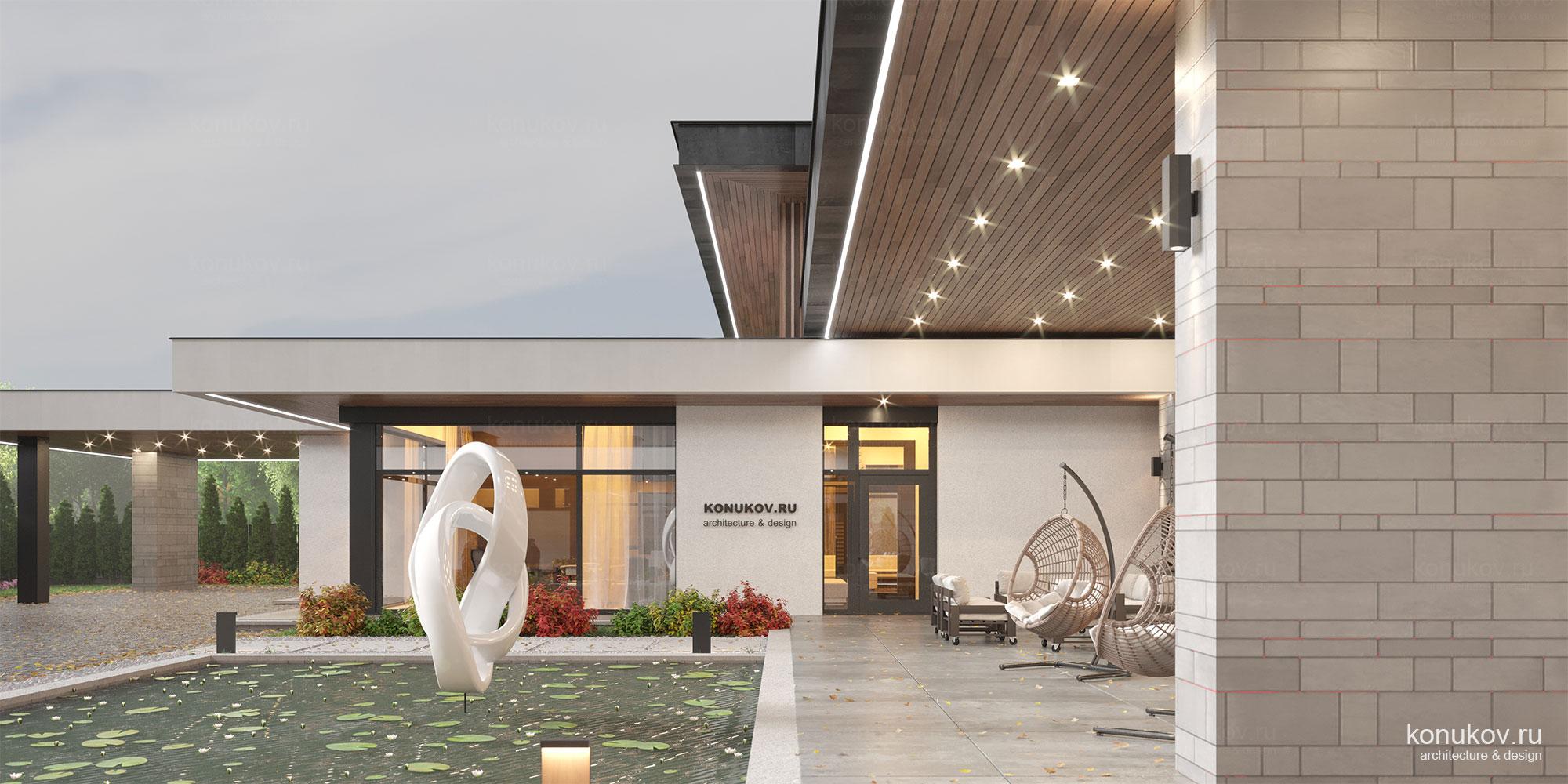

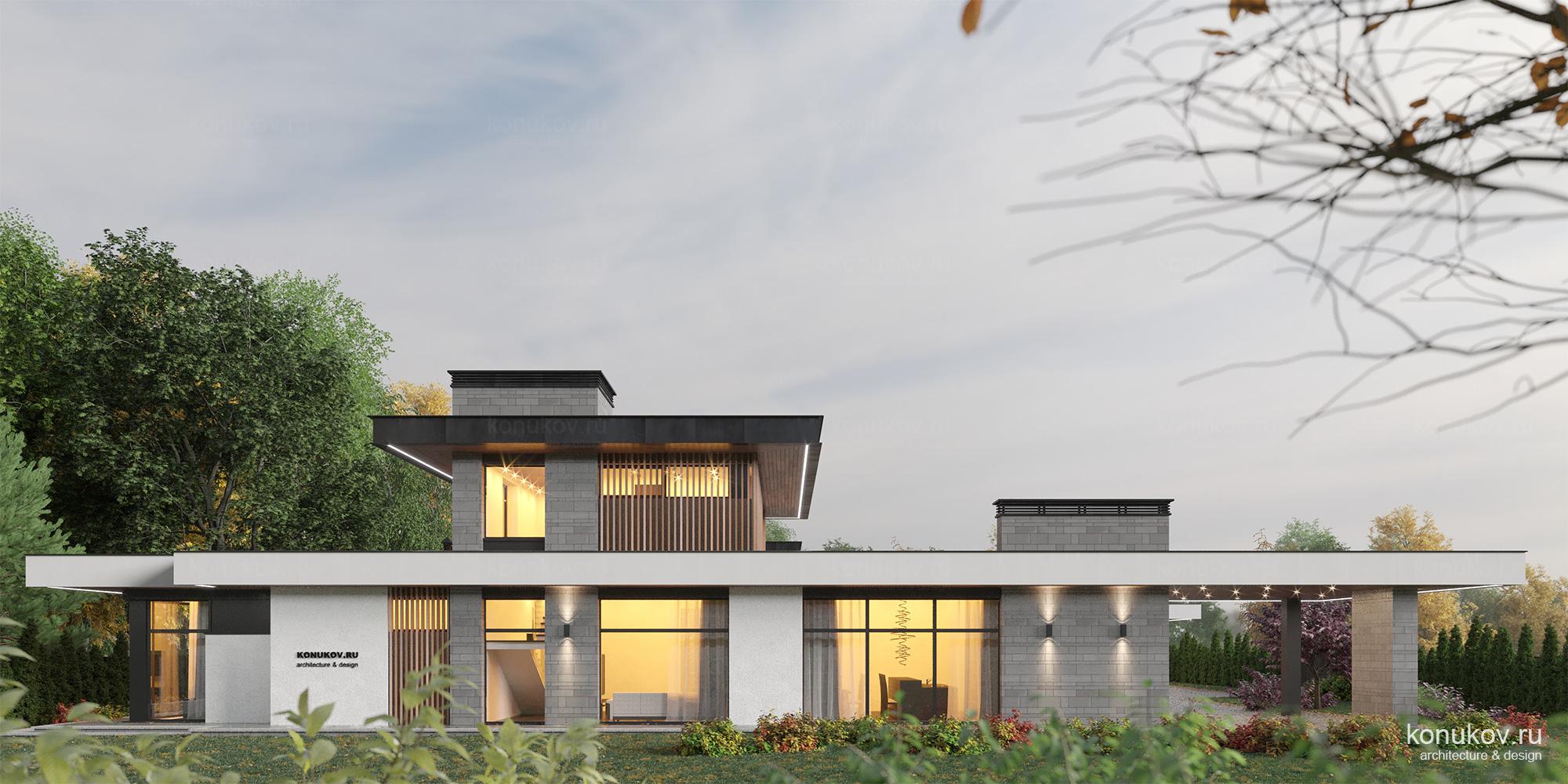

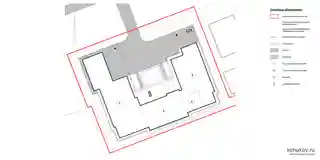

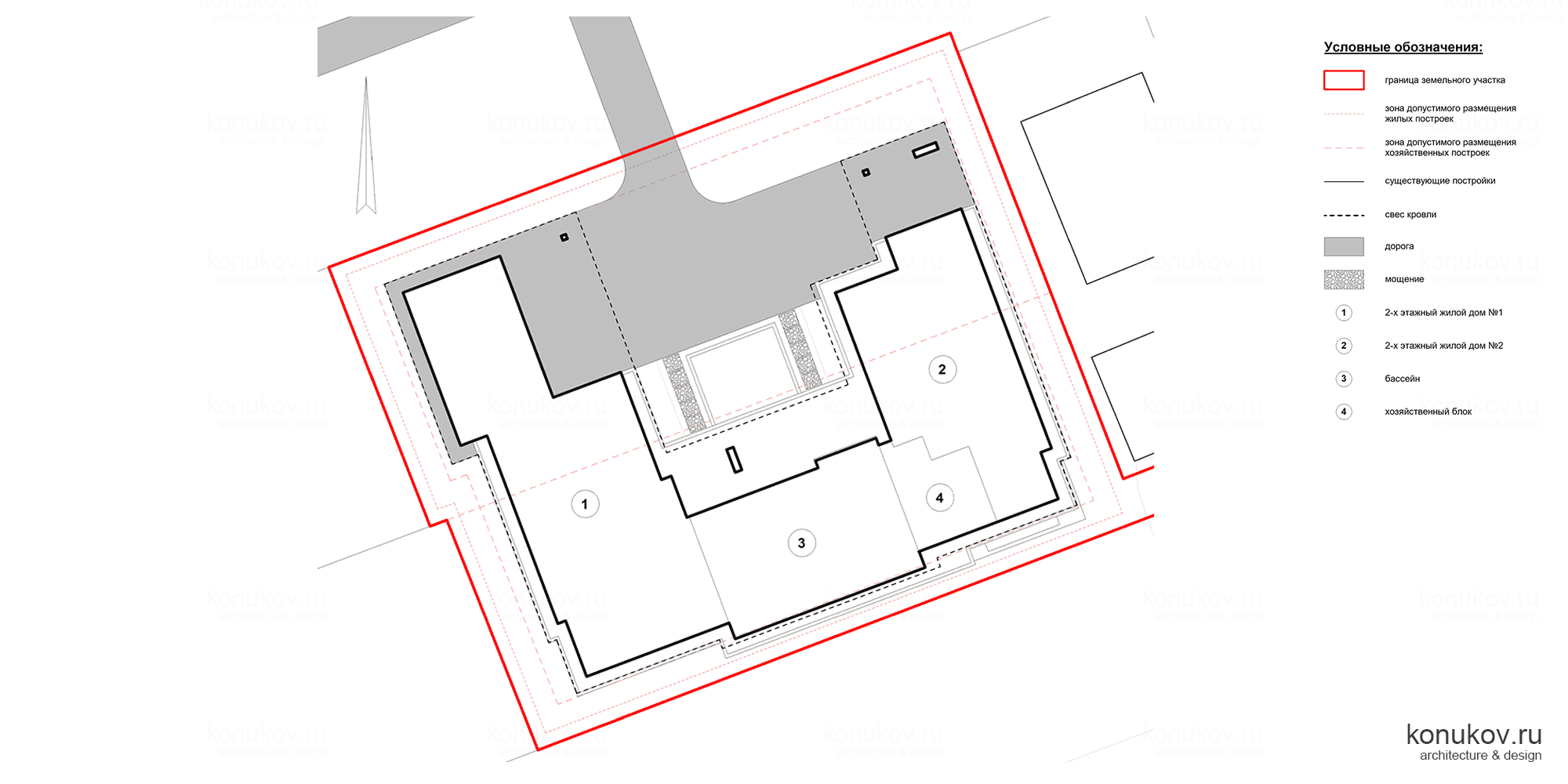

Генплан
1. 2-х этажный жилой дом №1. 2-х этажный жилой дом №2. бассейн. хозяйственный блок

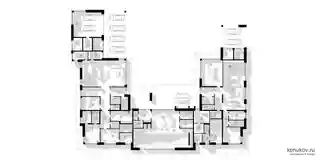

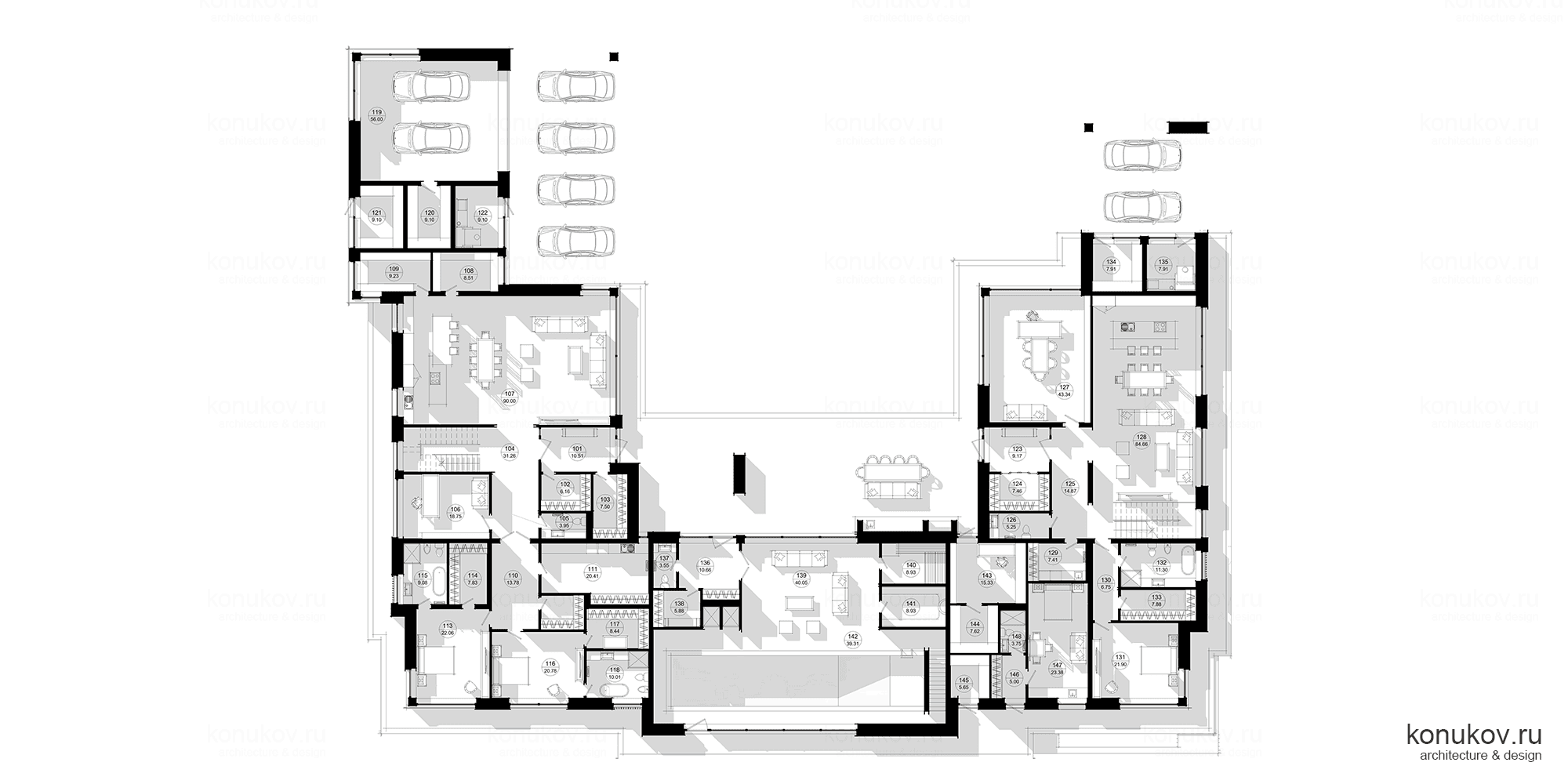

План 1 эт.
101 Тамбур 10.5 м 2. 102 Гардеробная 6.2 м 2. 103 Гардеробная 7.5 м 2. 104 Холл 31.3 м 2. 105 Туалет 3.9 м 2. 106 Кабинет 18.8 м 2. 107 Гостиная 90.0 м 2. 108 Кладовая 8.5 м 2. 109 Кладовая 9.2 м 2. 110 Холл 13.8 м 2. 111 Постирочная 20.4 м 2. 112 Кладовая 5.0 м 2. 113 Мастер-спальня 22.1 м 2. 114 Гардеробная 7.8 м 2. 115 Ванная 9.1 м 2. 116 Мастер-спальня 20.8 м 2. 117 Гардеробная 8.4 м 2. 118 Ванная 10.0 м 2. 119 Гараж 56.0 м 2. 120 Кладовая 9.1 м 2. 121 Кладовая садового инвентаря 9.1 м 2. 122 Котельная 9.1 м 2. 123 Тамбур 9.2 м 2. 124 Гардеробная 7.5 м 2. 125 Холл 14.9 м 2. 126 Туалет 5.3 м 2. 127 Кабинет 43.3 м 2. 128 Гостиная 84.7 м 2. 129 Постирочная 7.4 м 2. 130 Коридор 6.8 м 2. 131 Мастер-спальня 21.9 м 2. 132 Ванная 11.3 м 2. 133 Гардеробная 7.9 м 2. 134 Кладовая 7.9 м 2. 135 Котельная 7.9 м 2. 136 Тамбур 10.7 м 2. 137 Туалет 3.6 м 2. 138 Раздевалка 5.9 м 2. 139 Комната отдыха 40.1 м 2. 140 Сауна 8.9 м 2. 141 Хаммам 8.9 м 2. 142 Бассейн 39.3 м 2. 143 Мастерская 15.3 м 2. 144 Кладовая 7.6 м 2. 145 Кладовая садового инвентаря 5.7 м 2. 146 Тамбур 5.0 м 2. 147 Комната персонала 23.4 м 2. 148 Туалет 3.8 м 2.

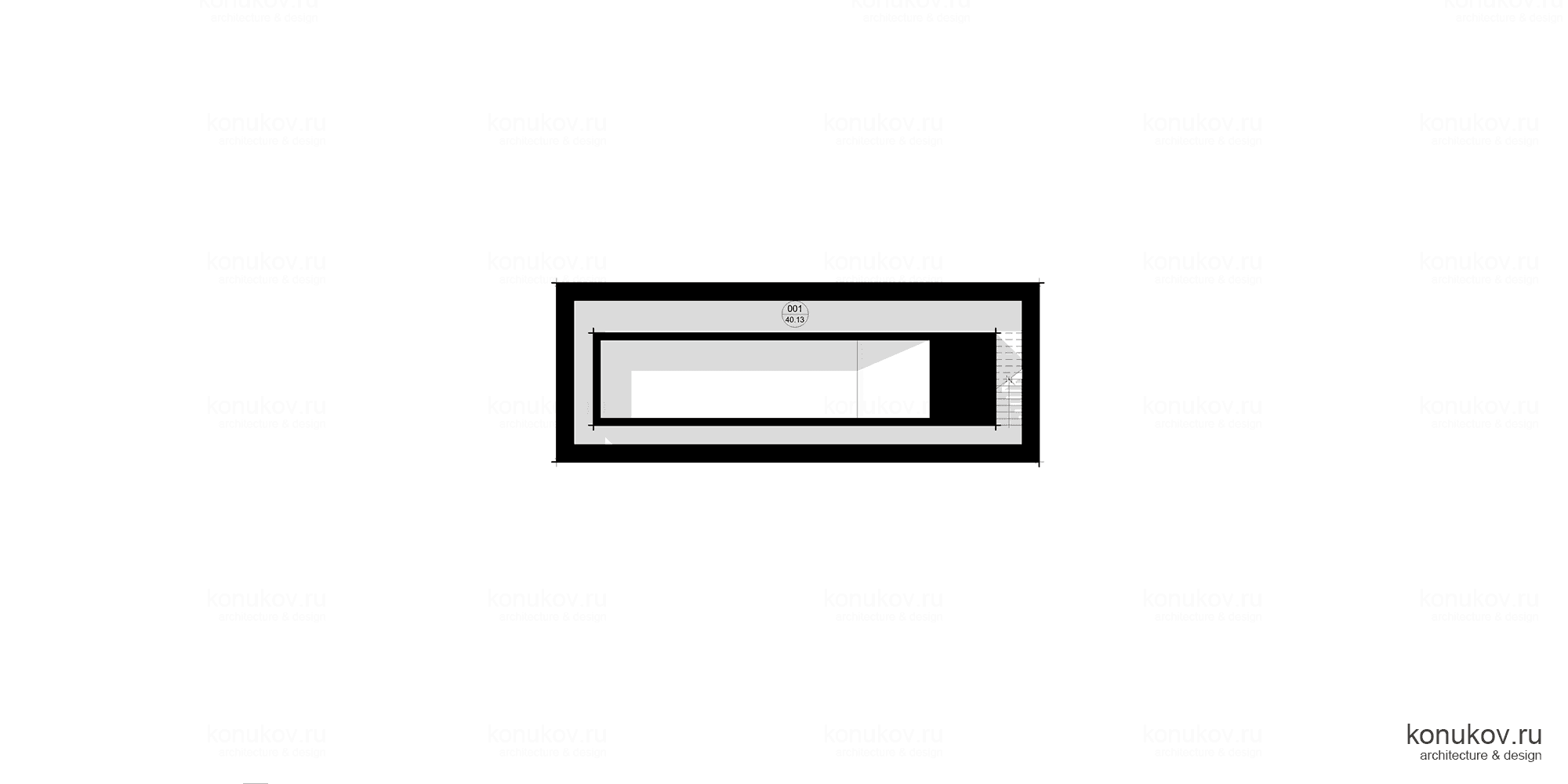

План подвал
001 Техническое помещение бассейна 40.1 м 2.

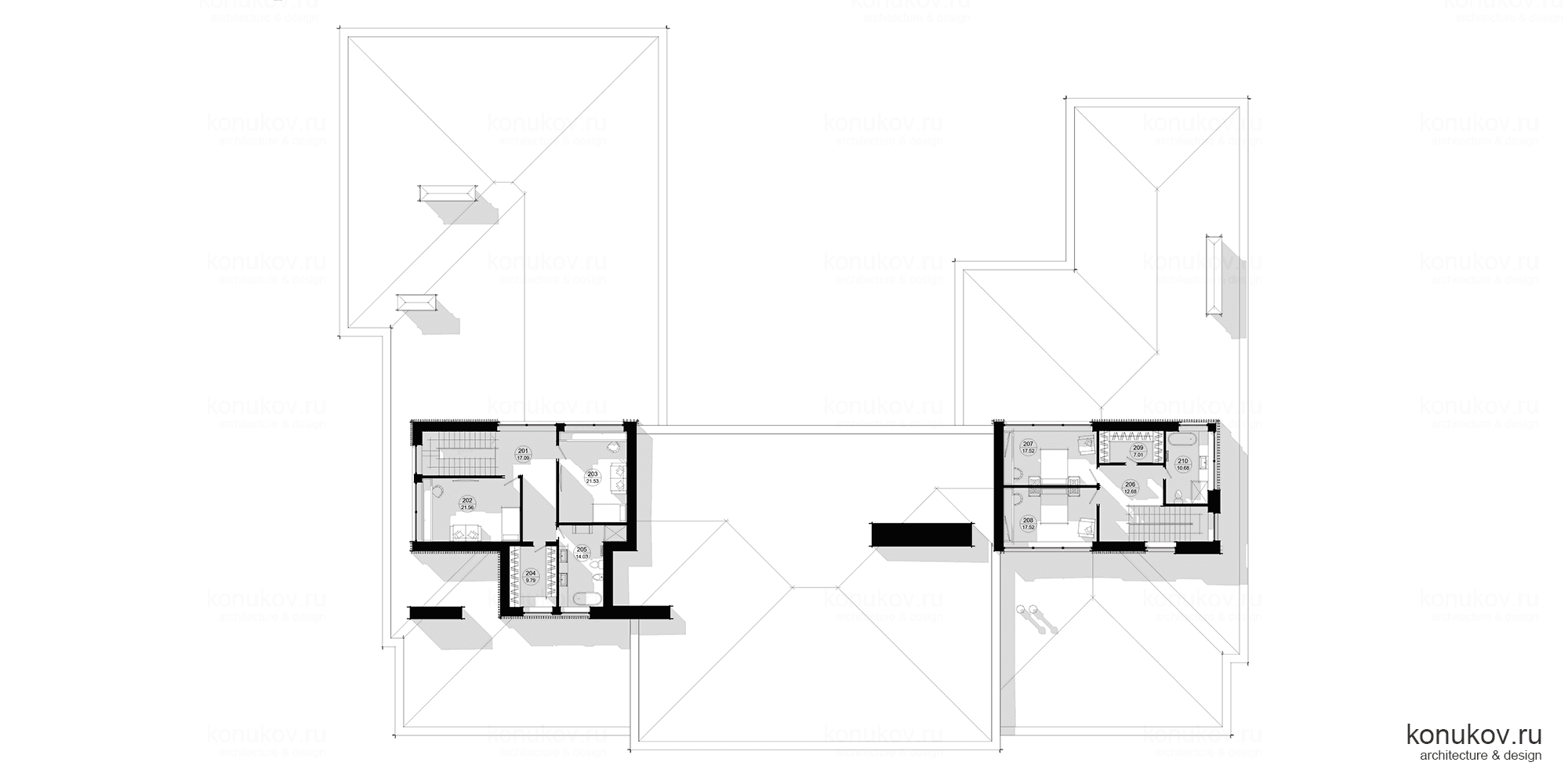

План 2 эт.
201 Холл 17.1 м 2. 202 Спальня 21.6 м 2. 203 Спальня 21.5 м 2. 204 Гардеробная 9.8 м 2. 205 Ванная 14.0 м 2. 206 Холл 12.7 м 2. 207 Спальня 17.5 м 2. 208 Спальня 17.5 м 2. 209 Гардеробная 7.0 м 2. 210 Ванная 10.7 м 2.

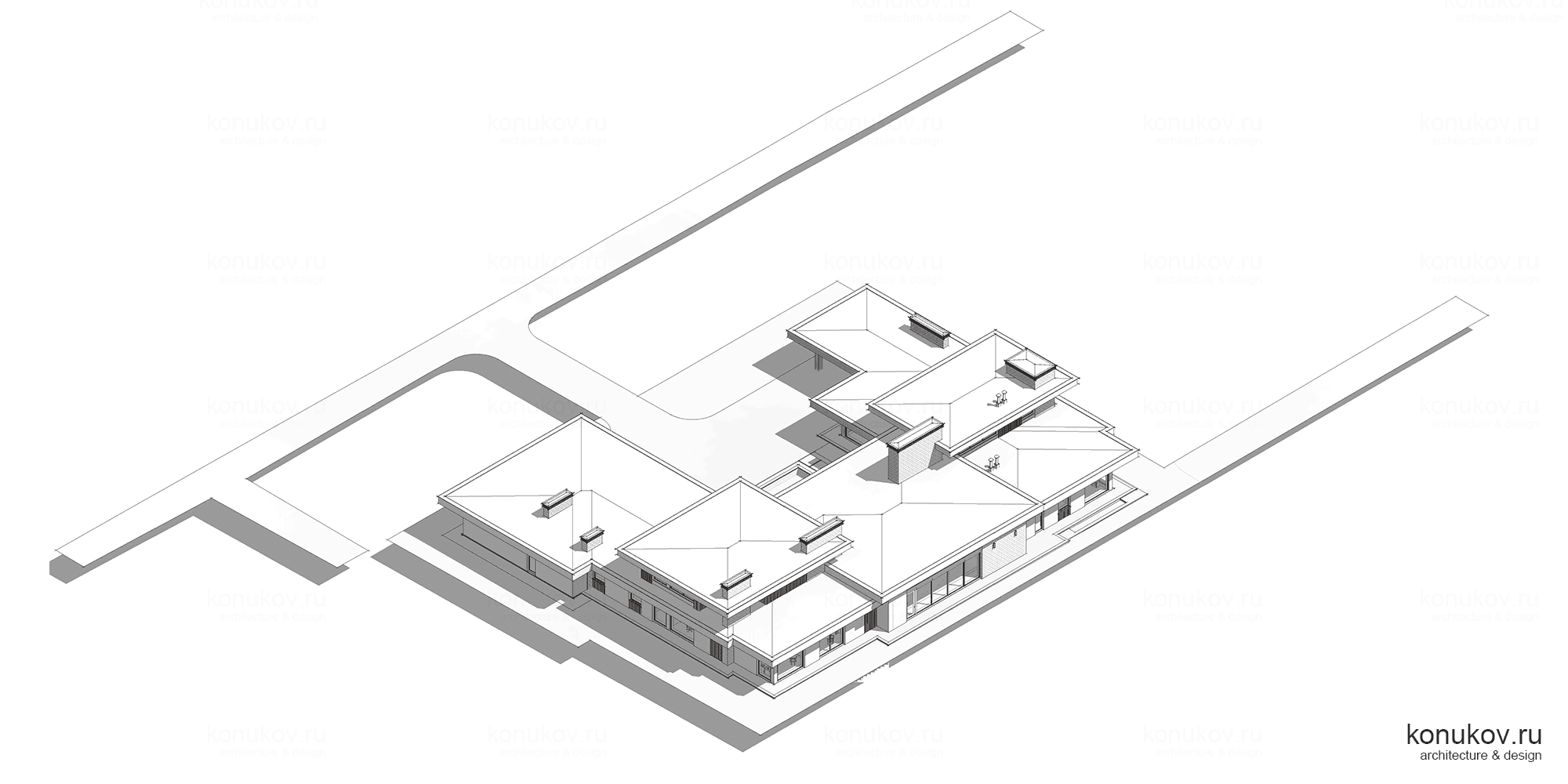

Изометрия южная

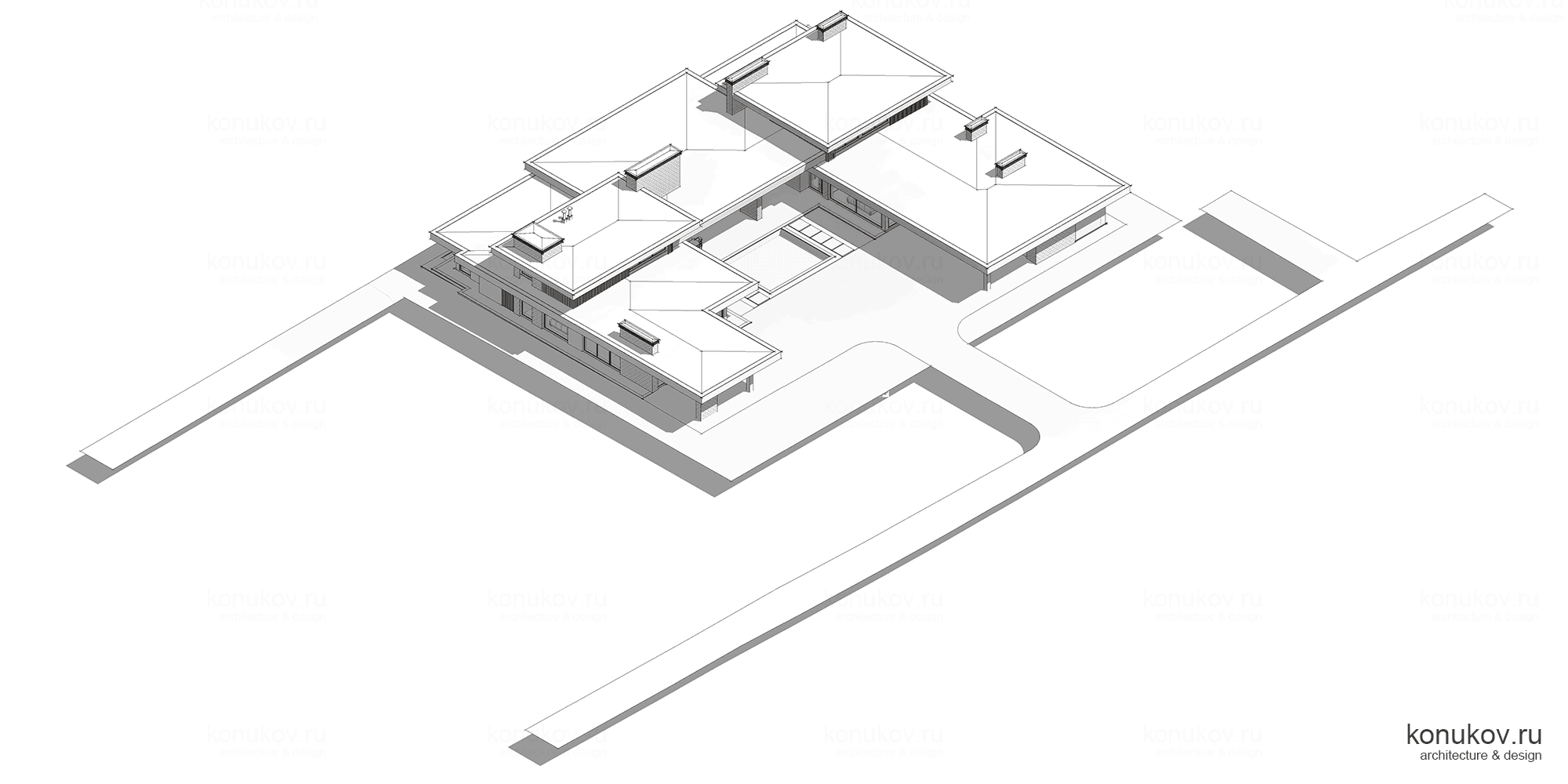

Изометрия северная

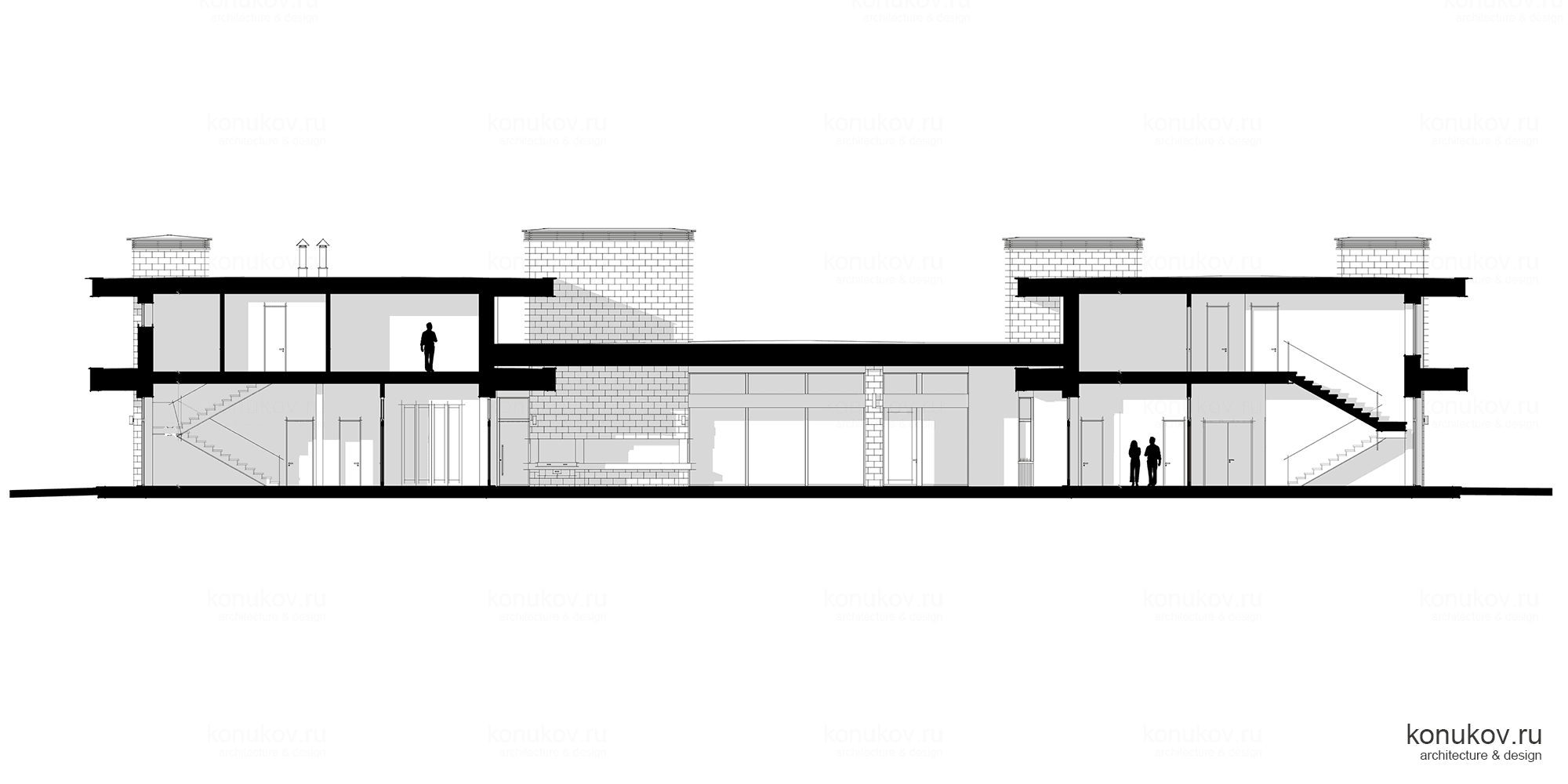

Разрез 1-1

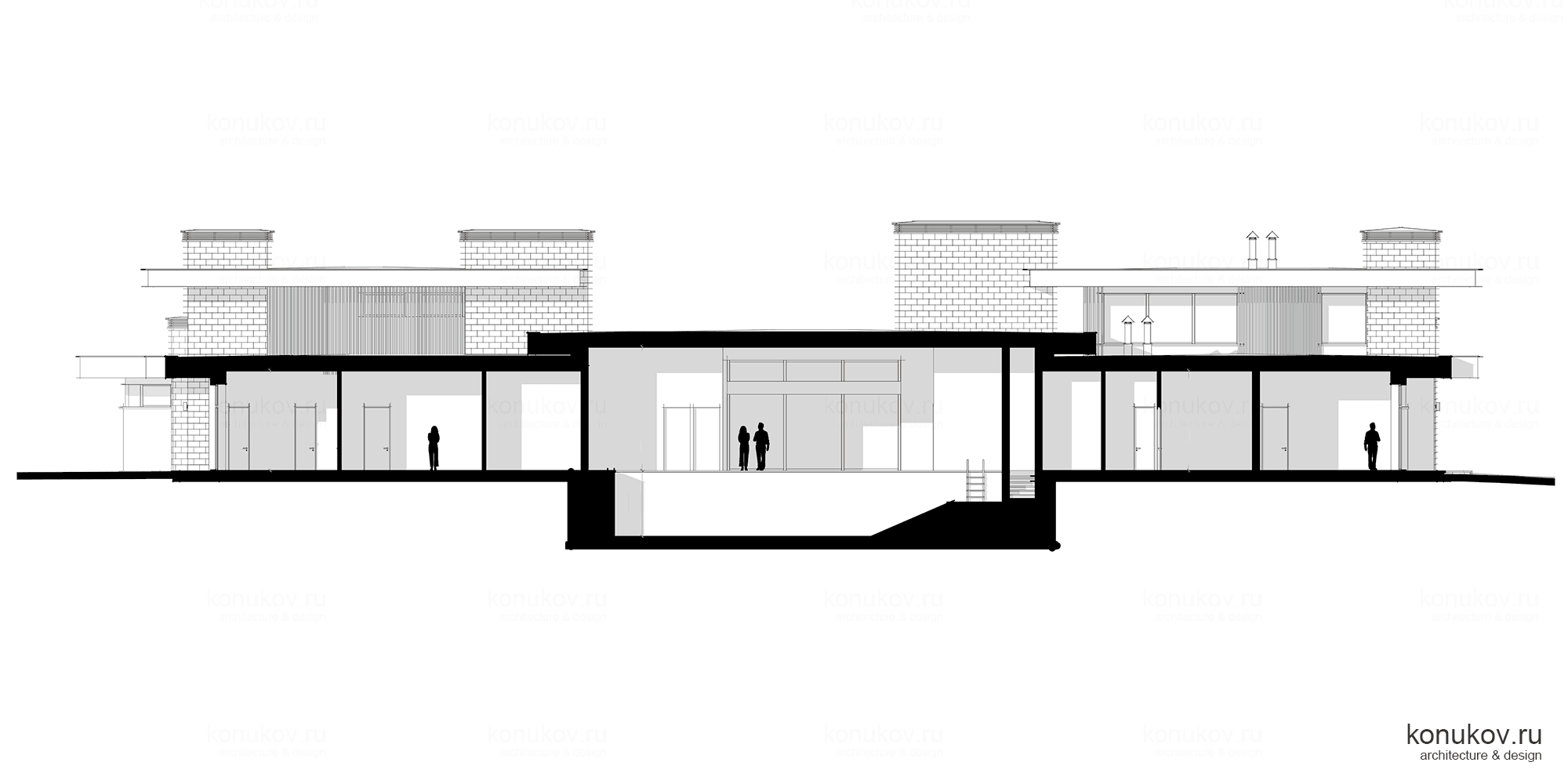

Разрез 4-4

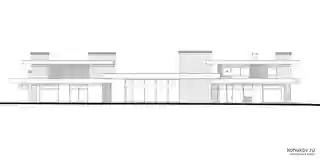

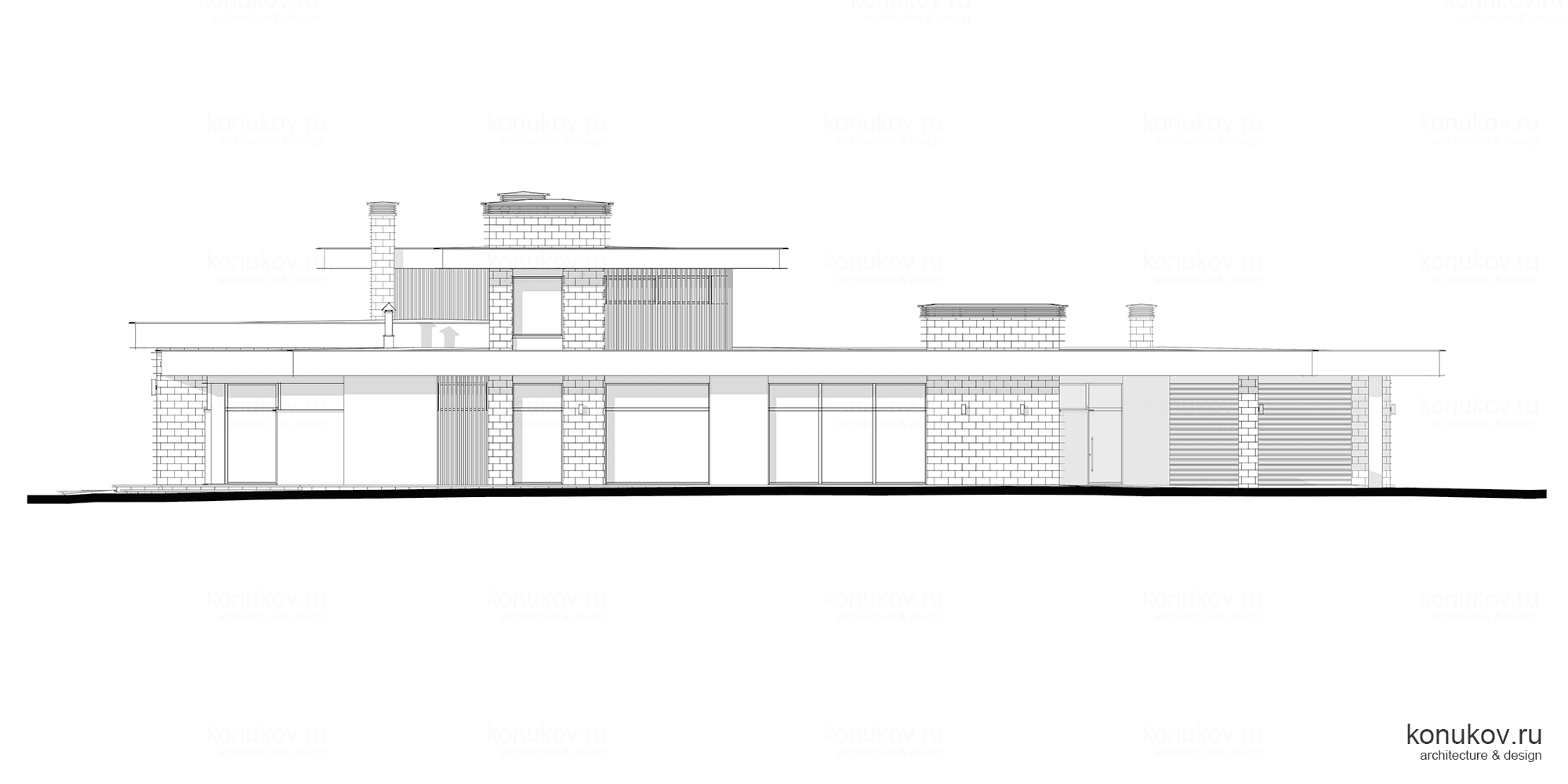

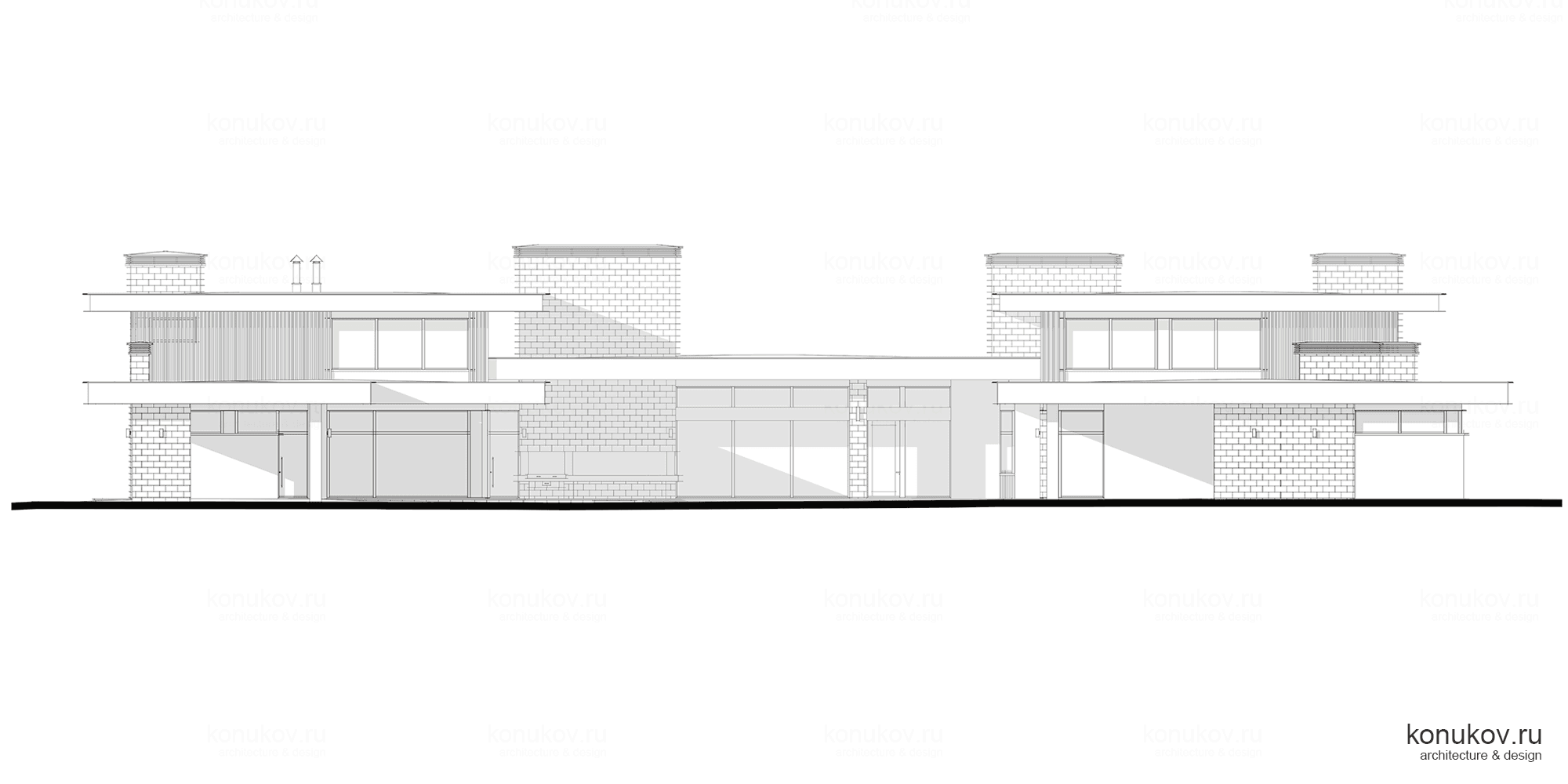

Фасад 3

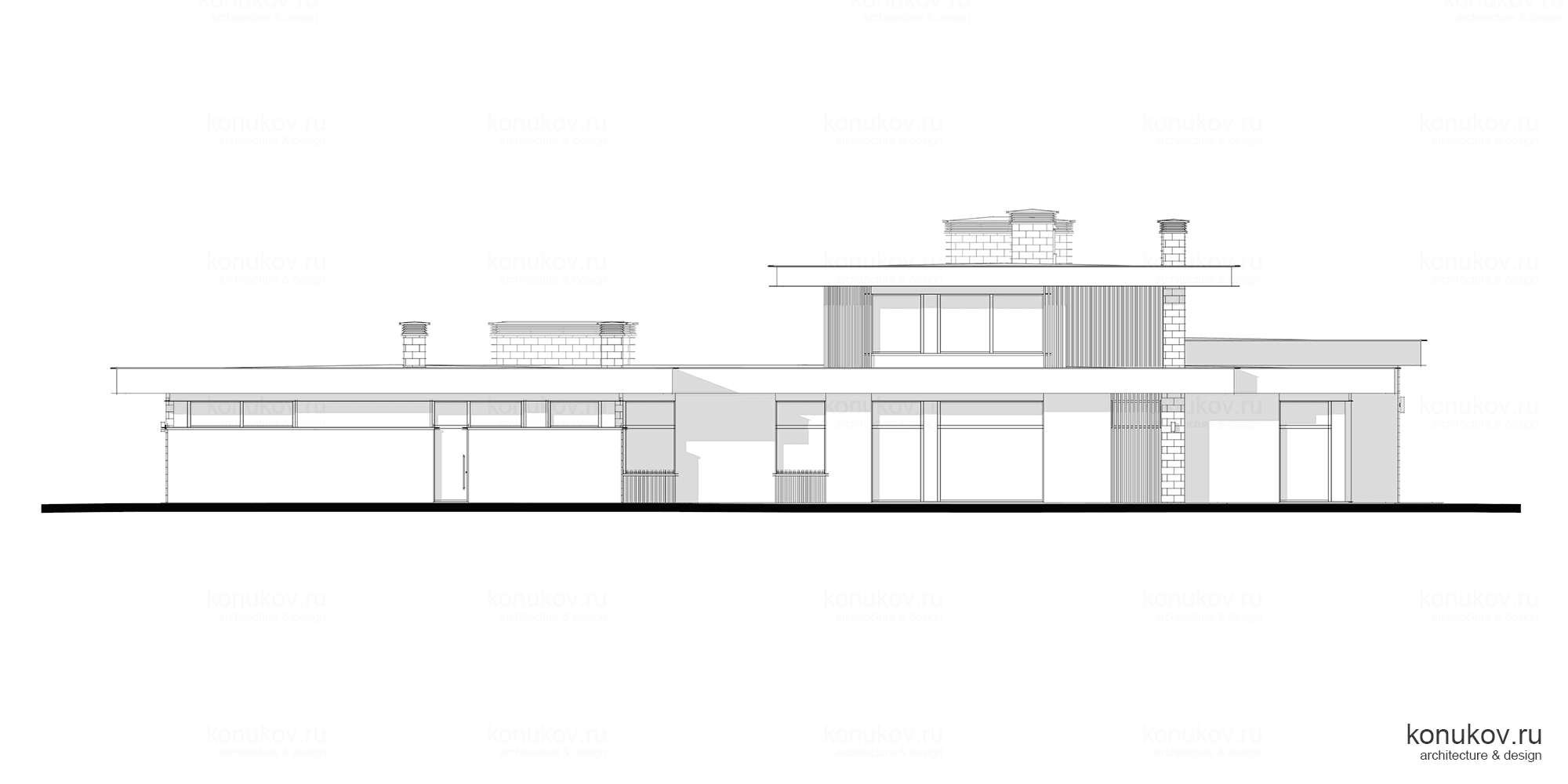

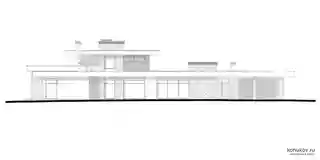

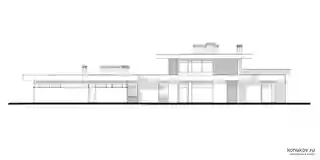

Фасад 2

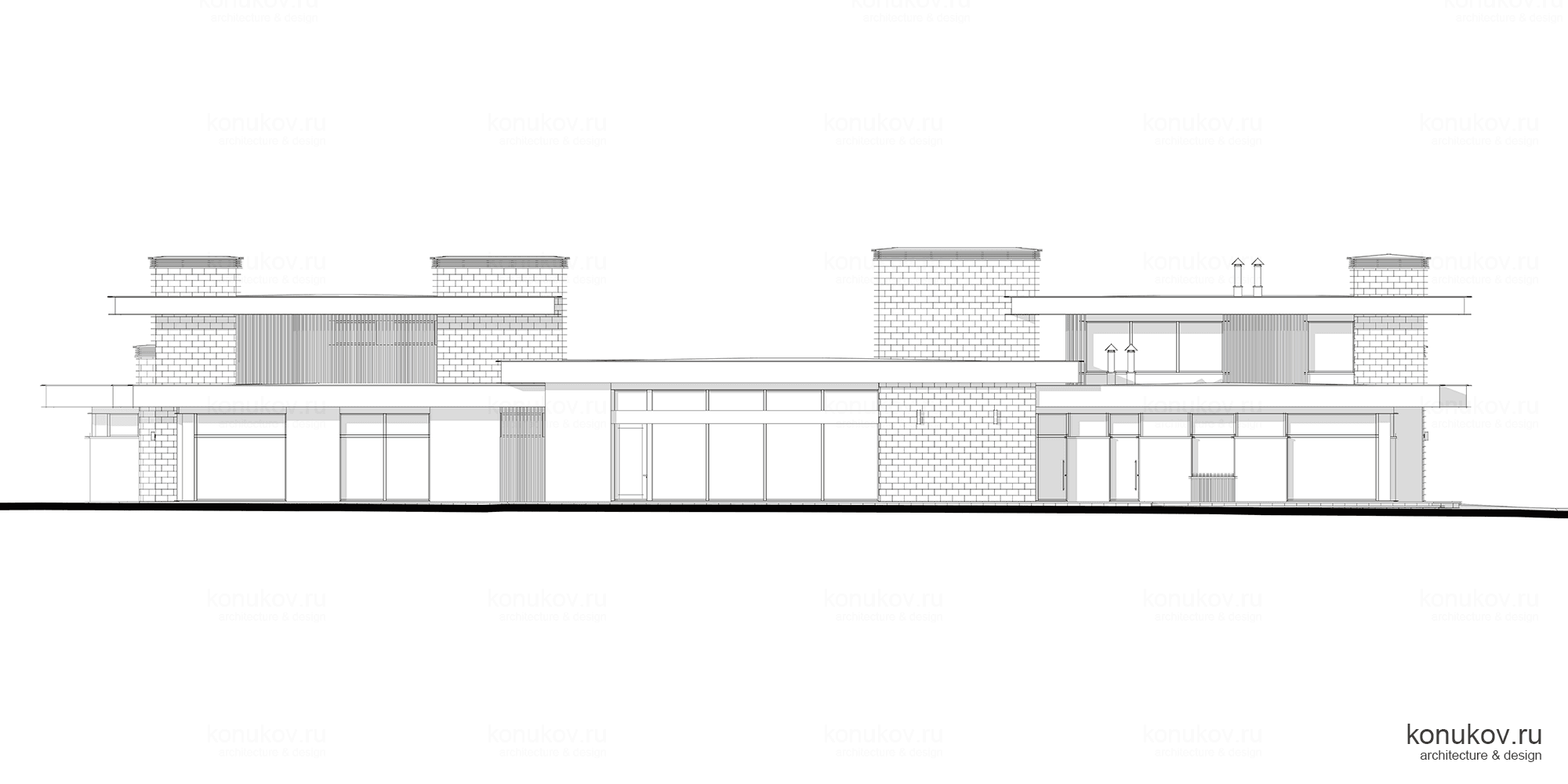

Фасад 1
