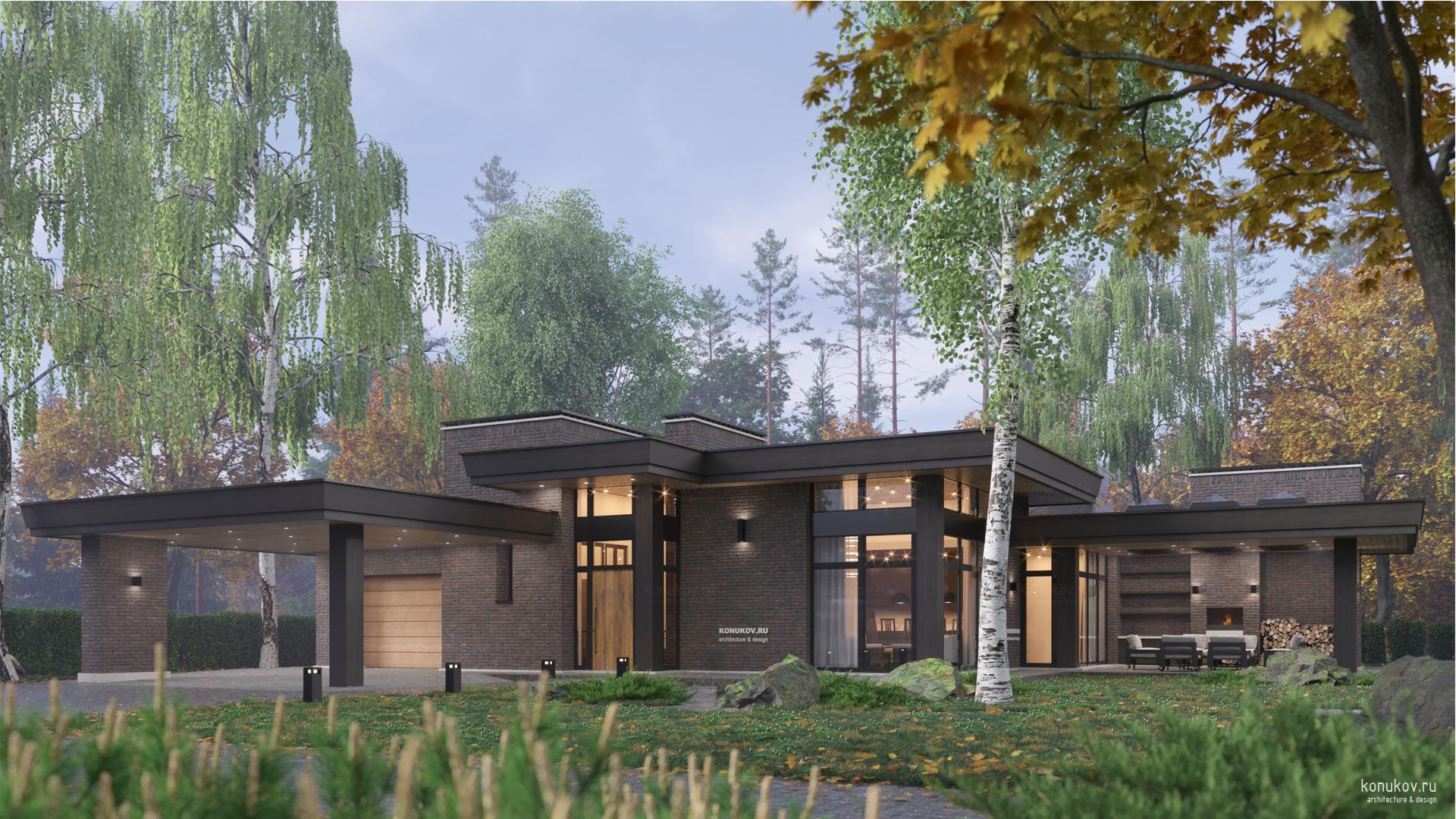

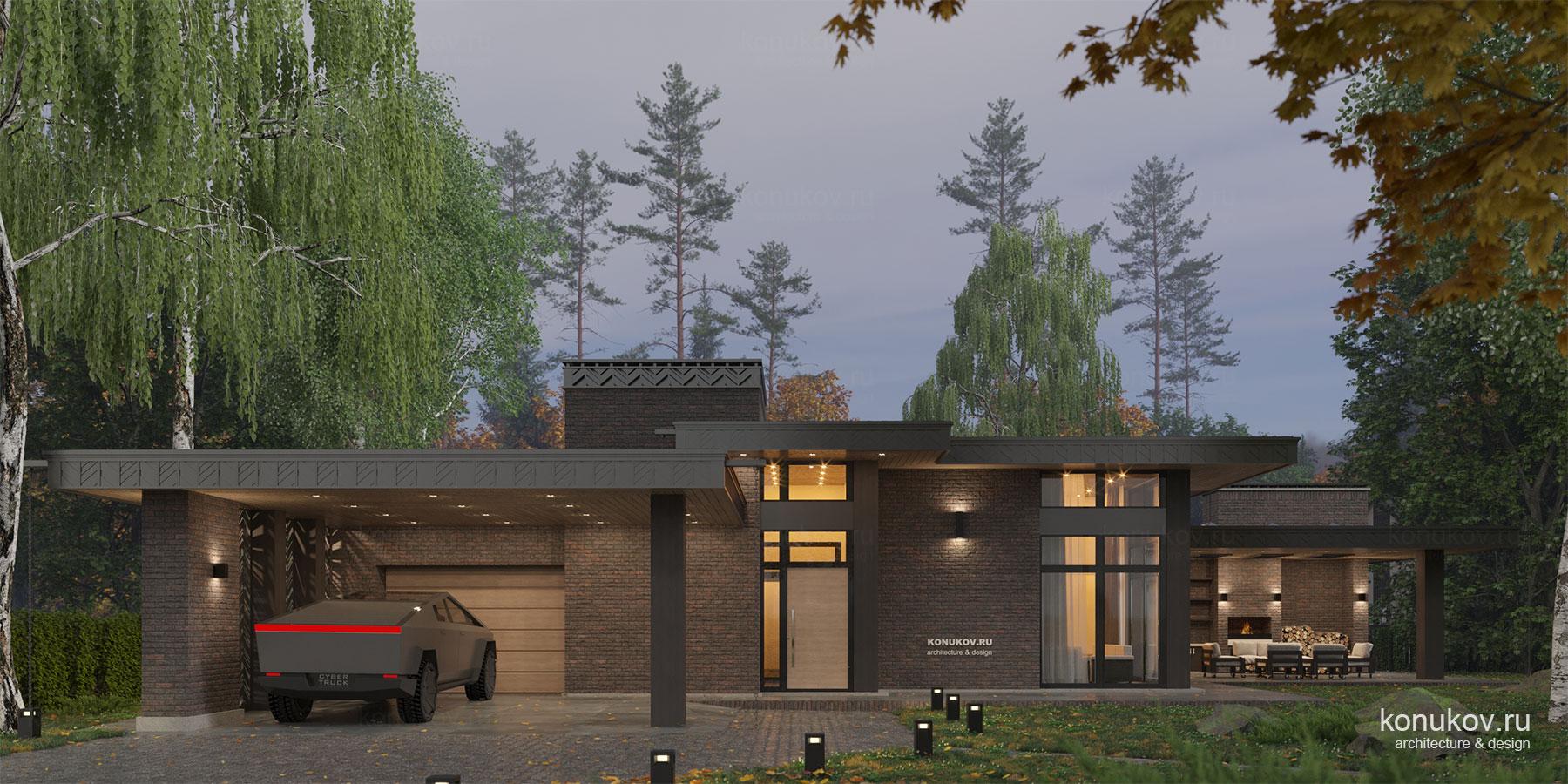

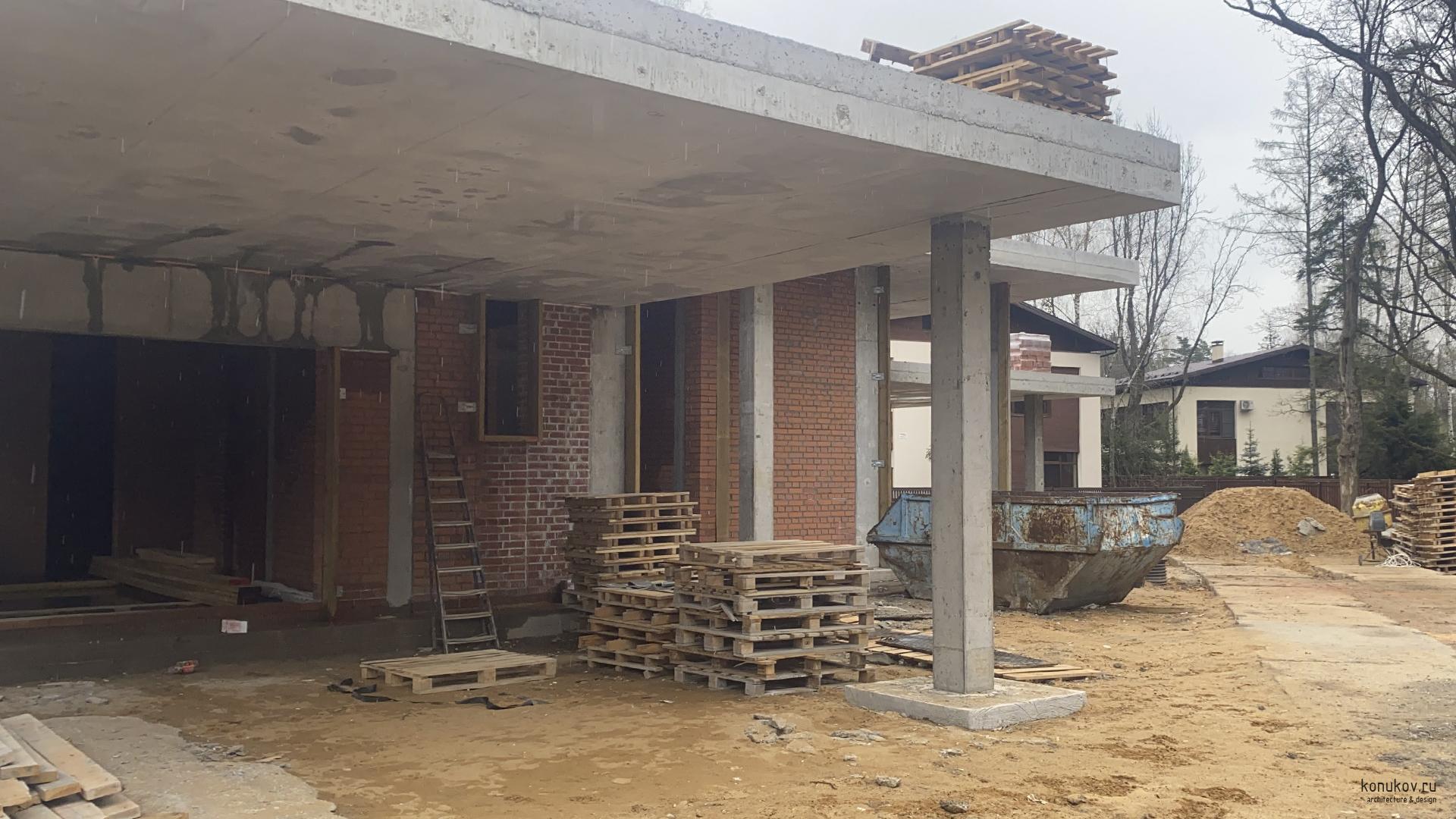

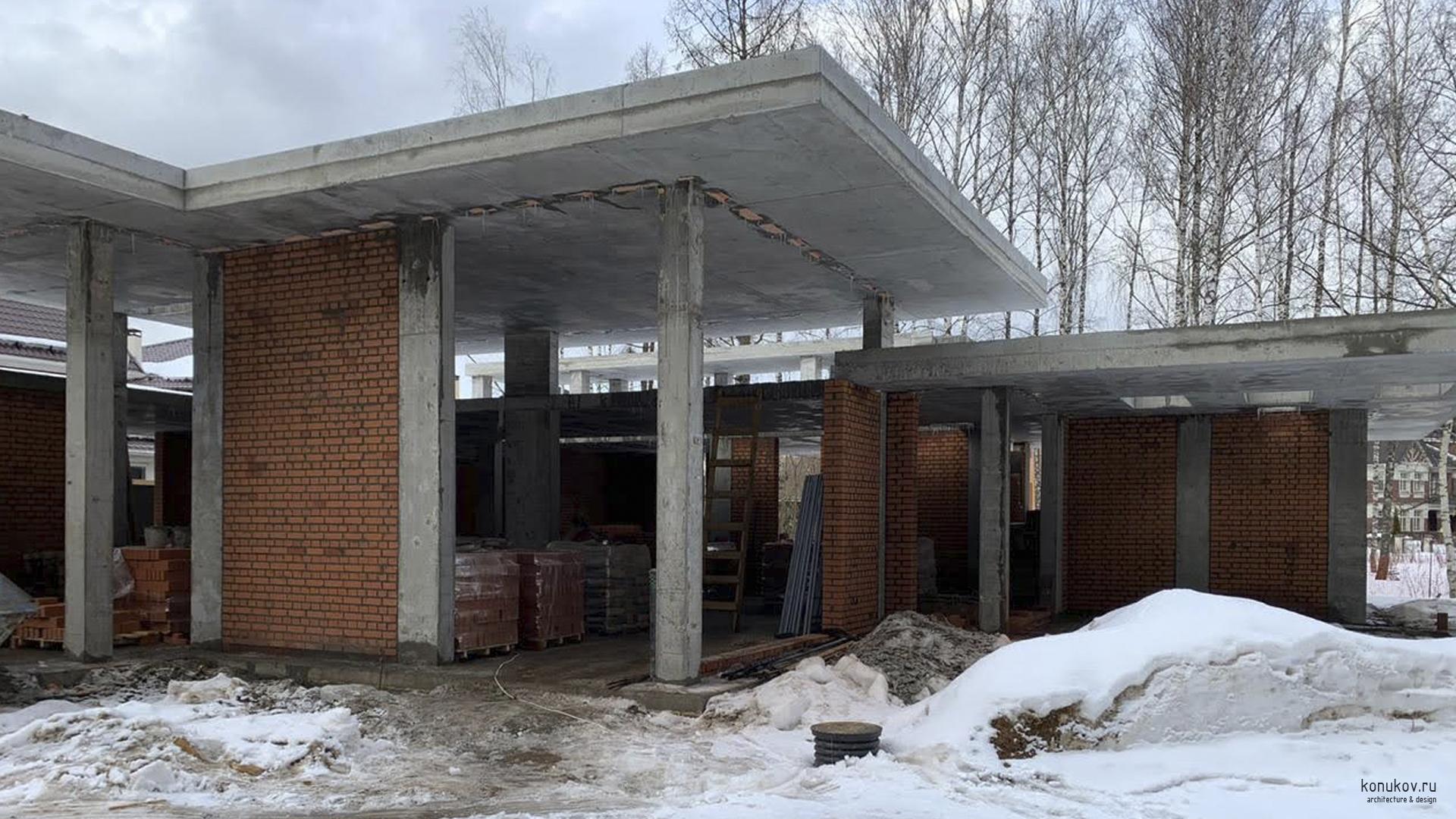

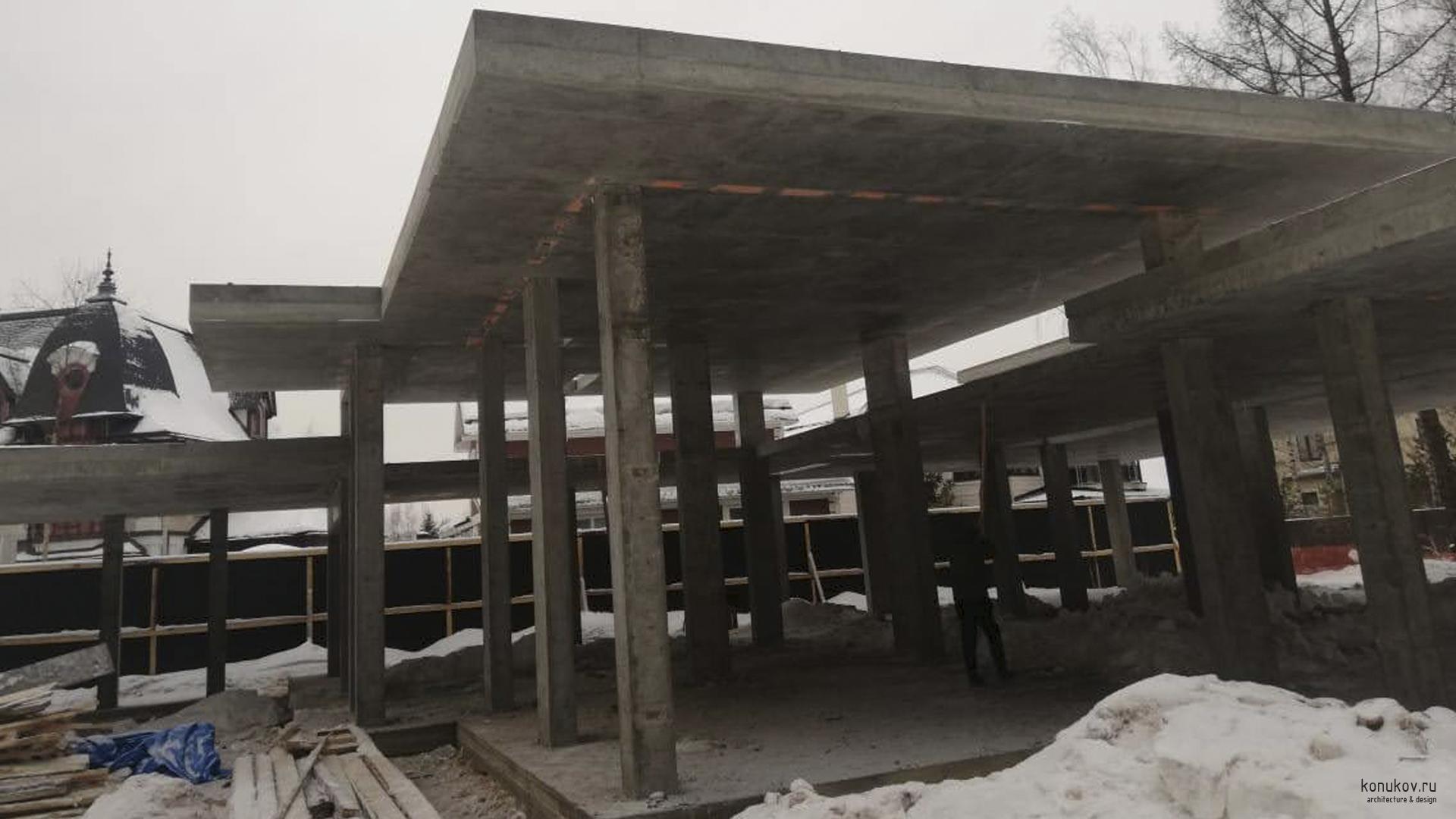

Одноэтажный дом с маленьким гаражом

Генплан

1. Жилой дом. 2. Терраса. 3. Жилой дом. 4. Навес для машин

0 / 210 кб

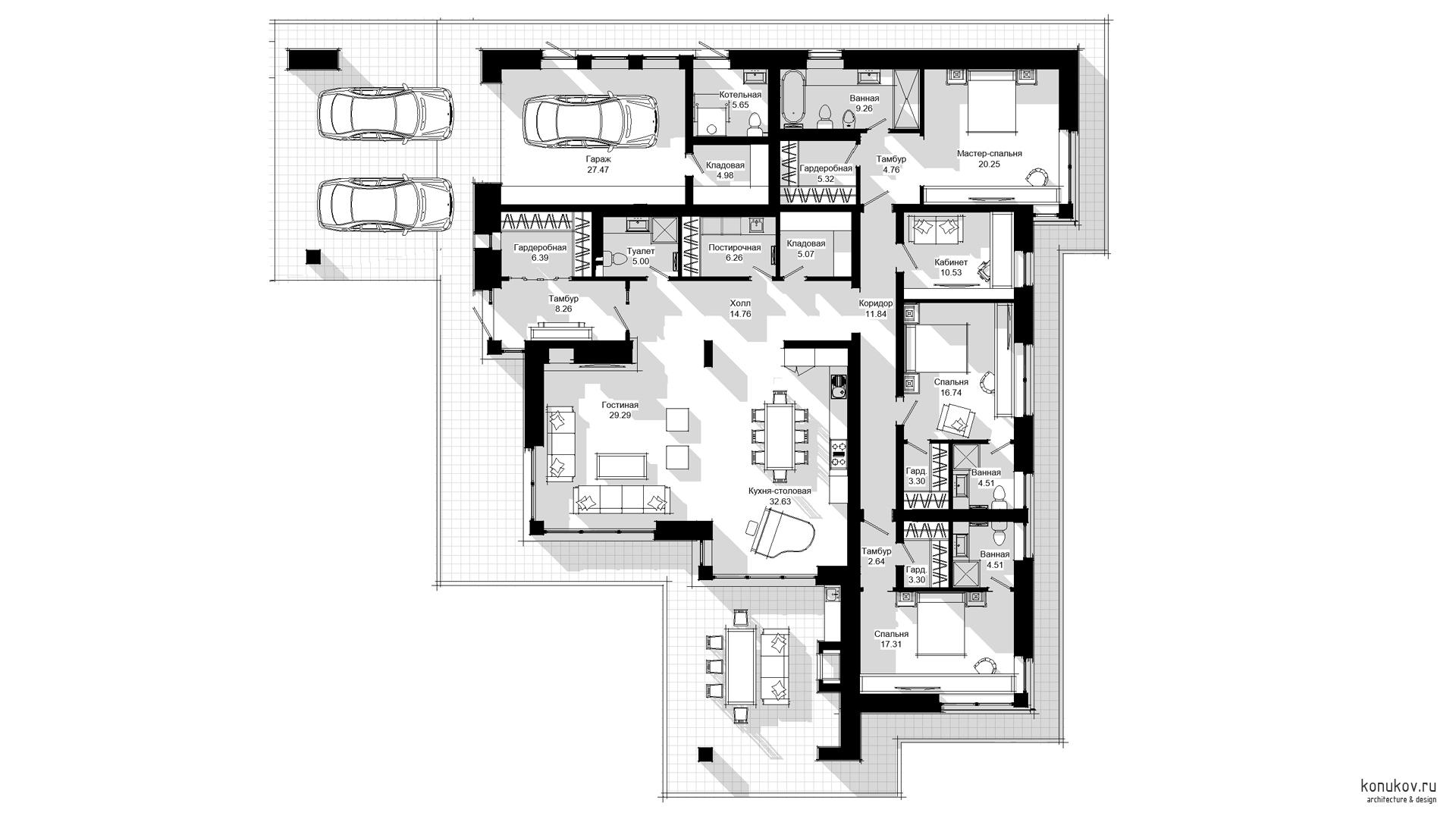

План 1 эт.

101 Тамбур 8.2м 2. 102 Гардеробная 6.4м 2. 103 Туалет 5.3м 2. 104 Холл 14.8 105 Гостиная 30.8м 2. 106 Кухня-столовая 33.6м 2. 107 Постирочная 6.9м 2. 108 Кладовая 5.3м 2. 109 Коридор 12.0м 2. 110 Тамбур 4.8м 2. 111 Мастер-спальня 20.3м 2. 112 Гардеробная 6.0м 2. 113 Ванная 9.3м 2. 114 Кабинет 10.9м 2. 115 Спальня 17.9 116 Гардеробная 3.3 117 Ванная 4.8м 2. 118 Тамбур 2.6м 2. 119 Спальня 17.9м 2. 120 Гардеробная 3.3м 2. 121 Ванная 4.8м 2. 122 Гараж 27.5м 2. 123 Кладовая 5.1м 2. 124 Котельная 6.1м 2.

0 / 421 кб

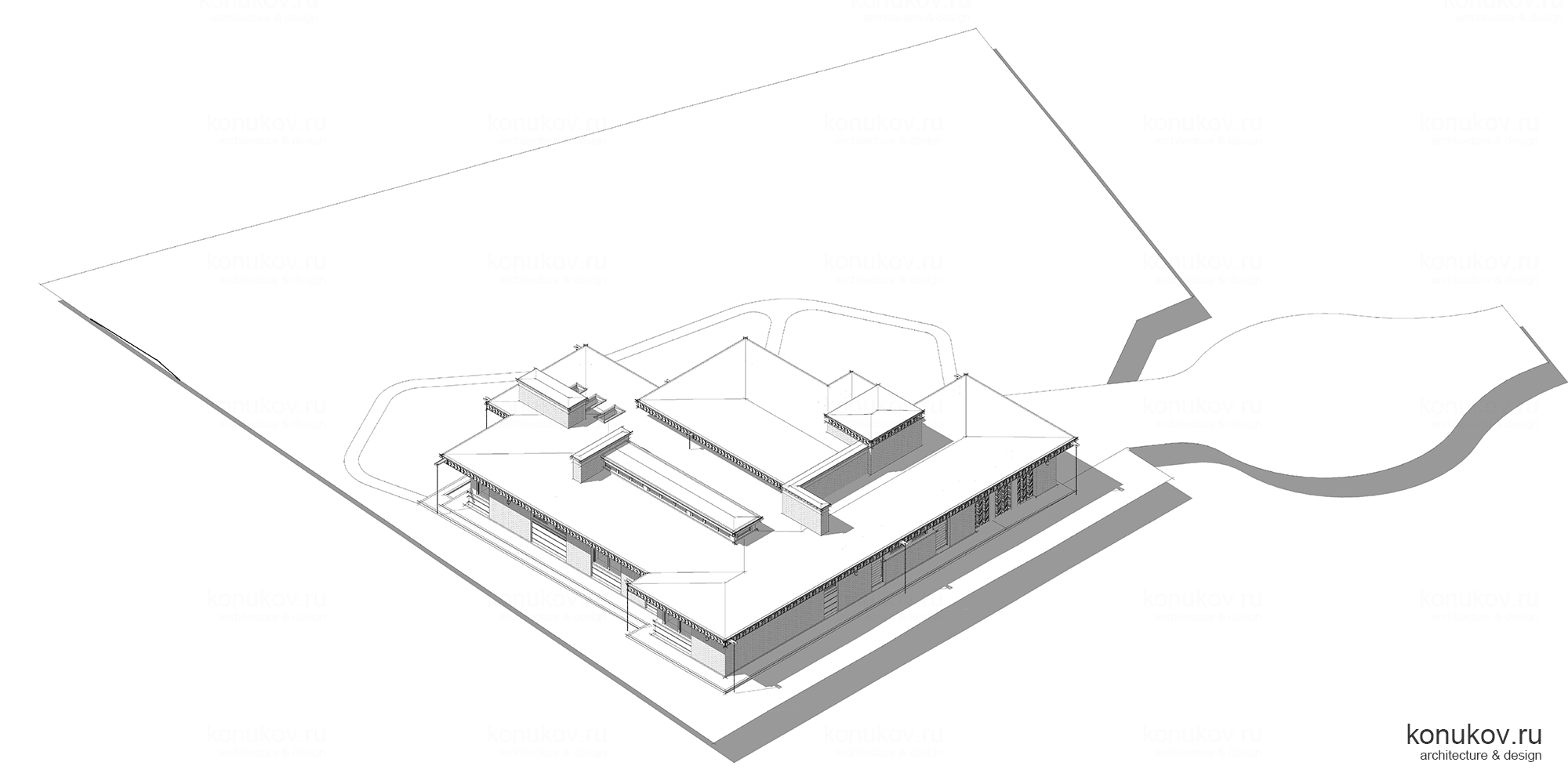

Изометрия северная

0 / 322 кб

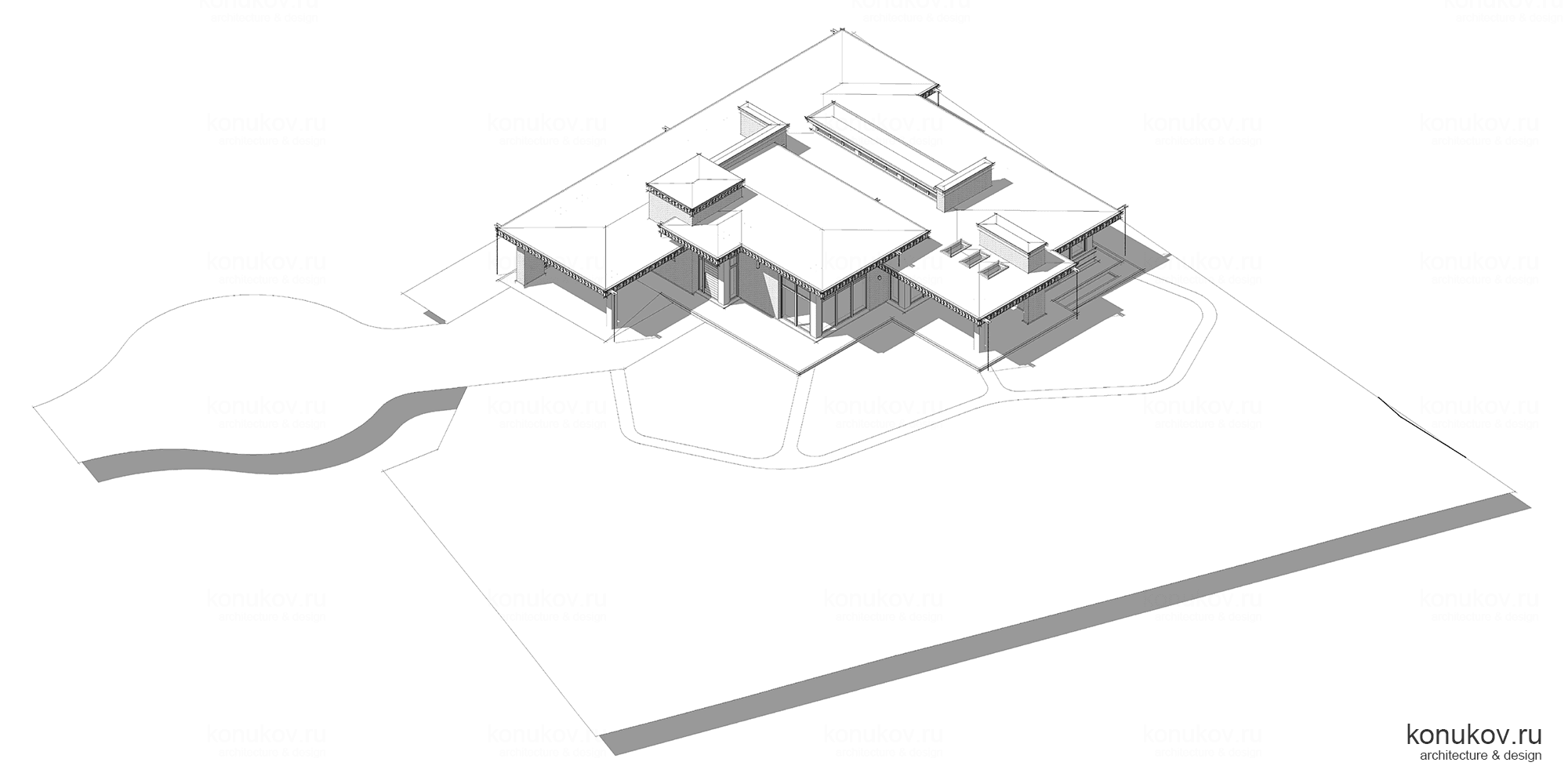

Изометрия южная

0 / 275 кб

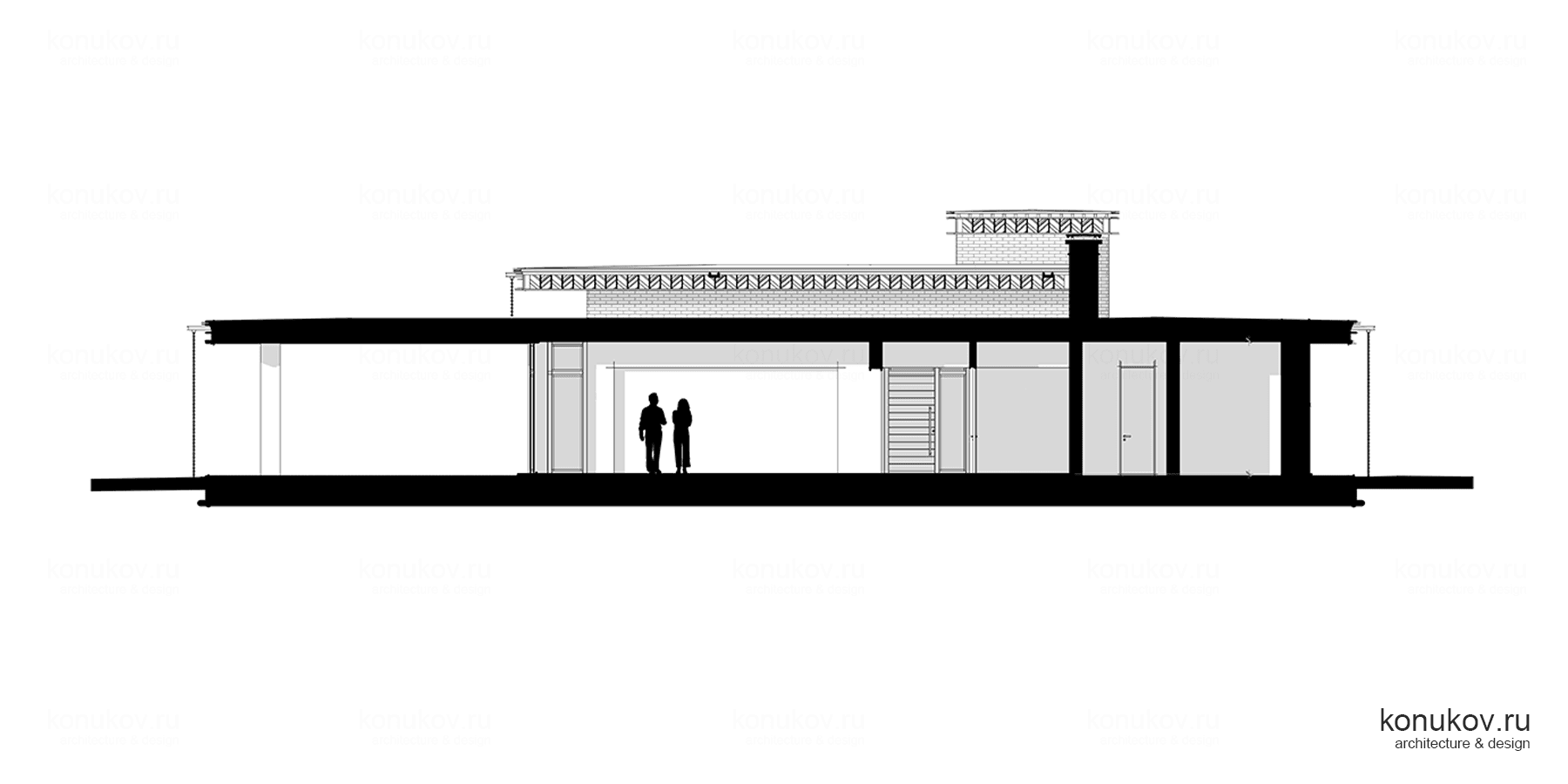

Разрез 2-2

0 / 75 кб

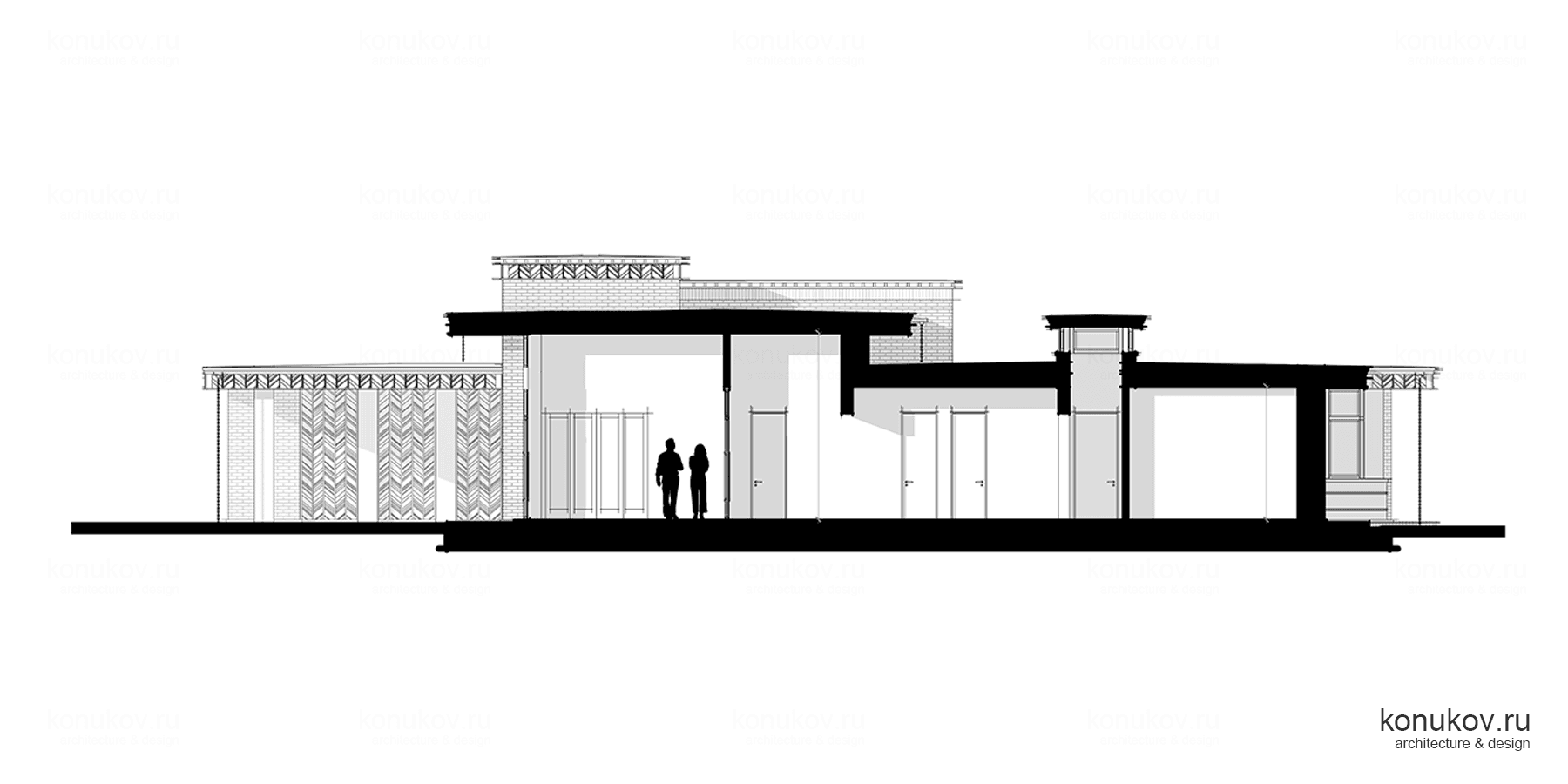

Разрез 1-1

0 / 120 кб

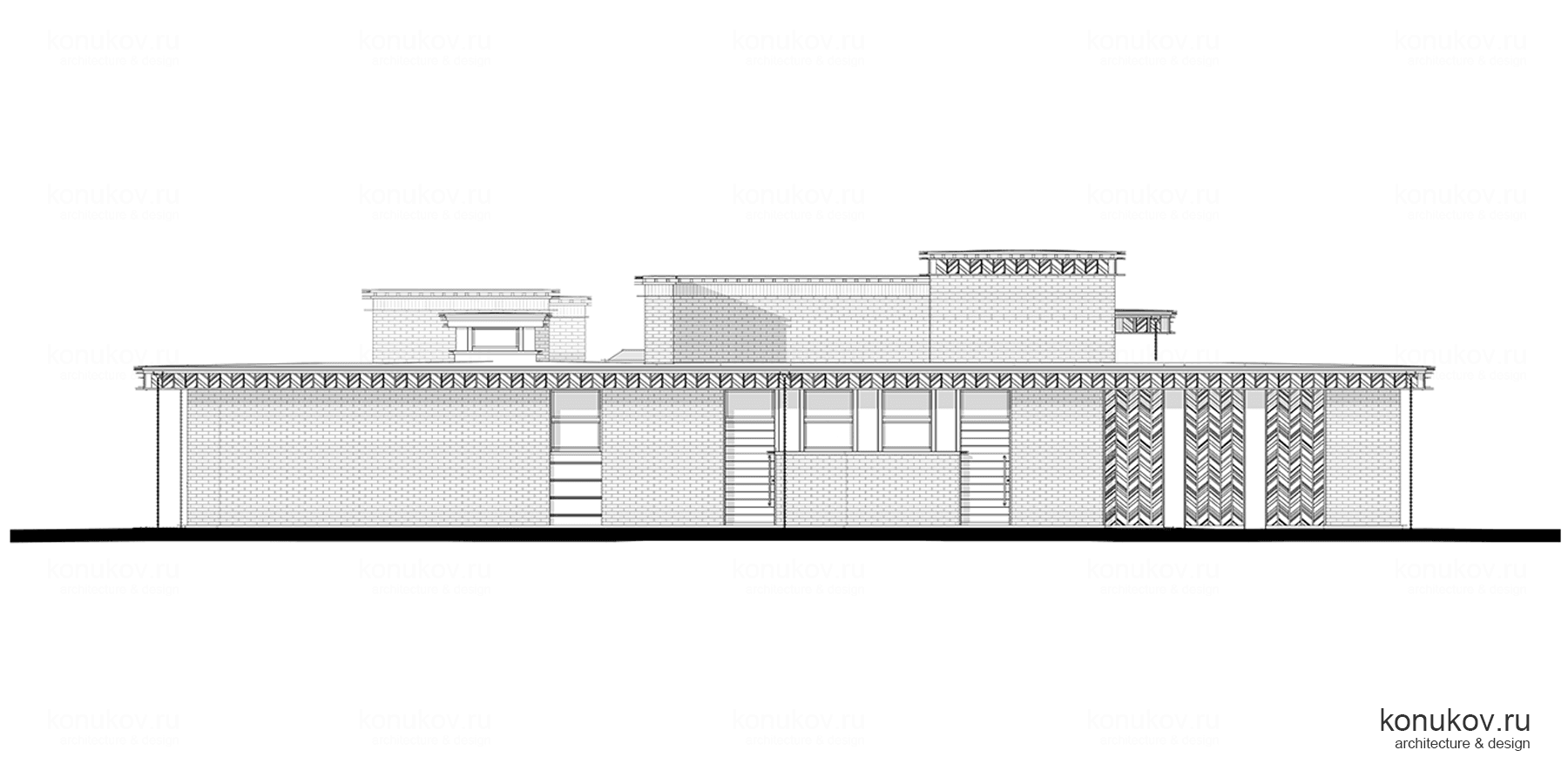

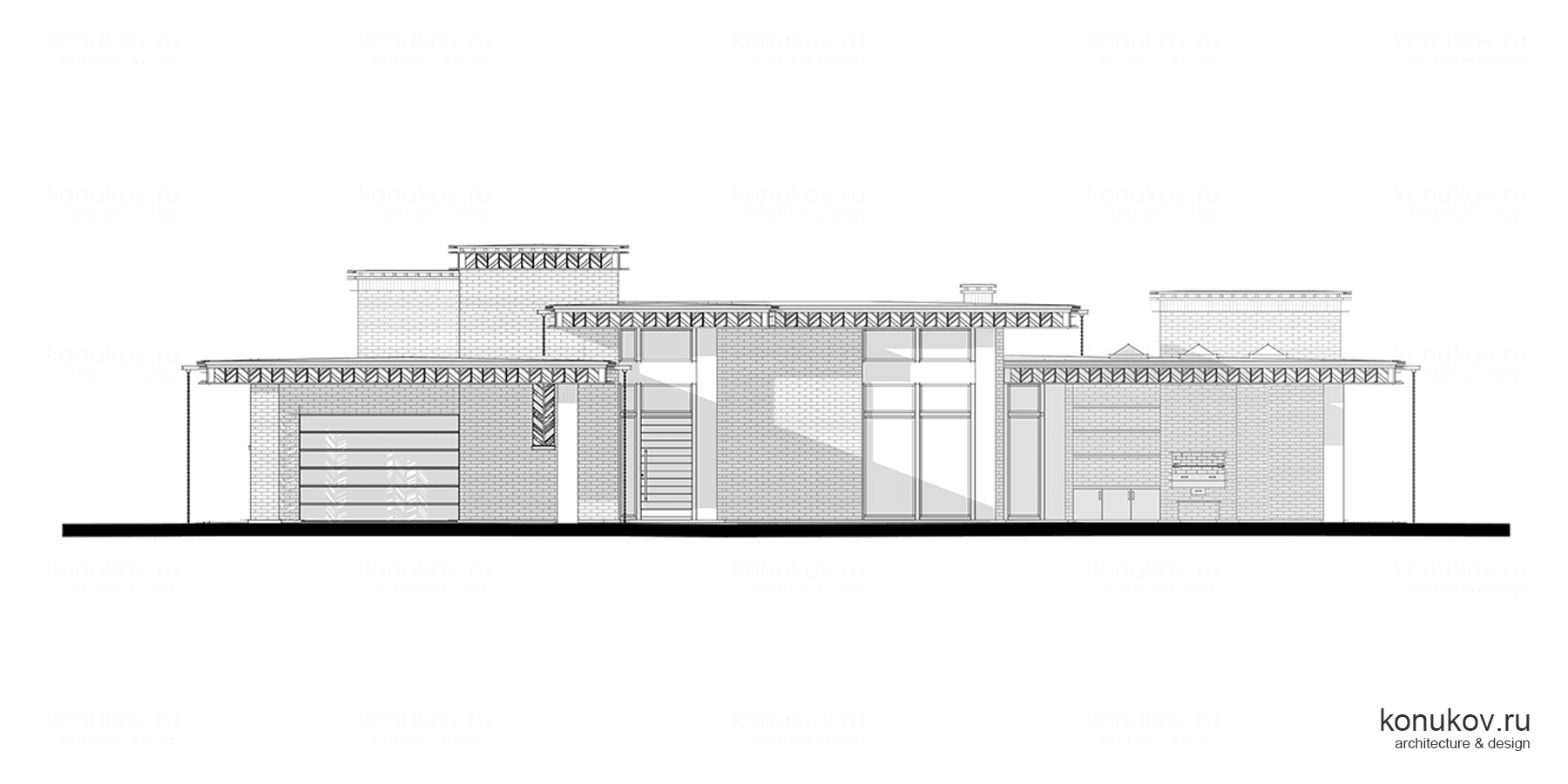

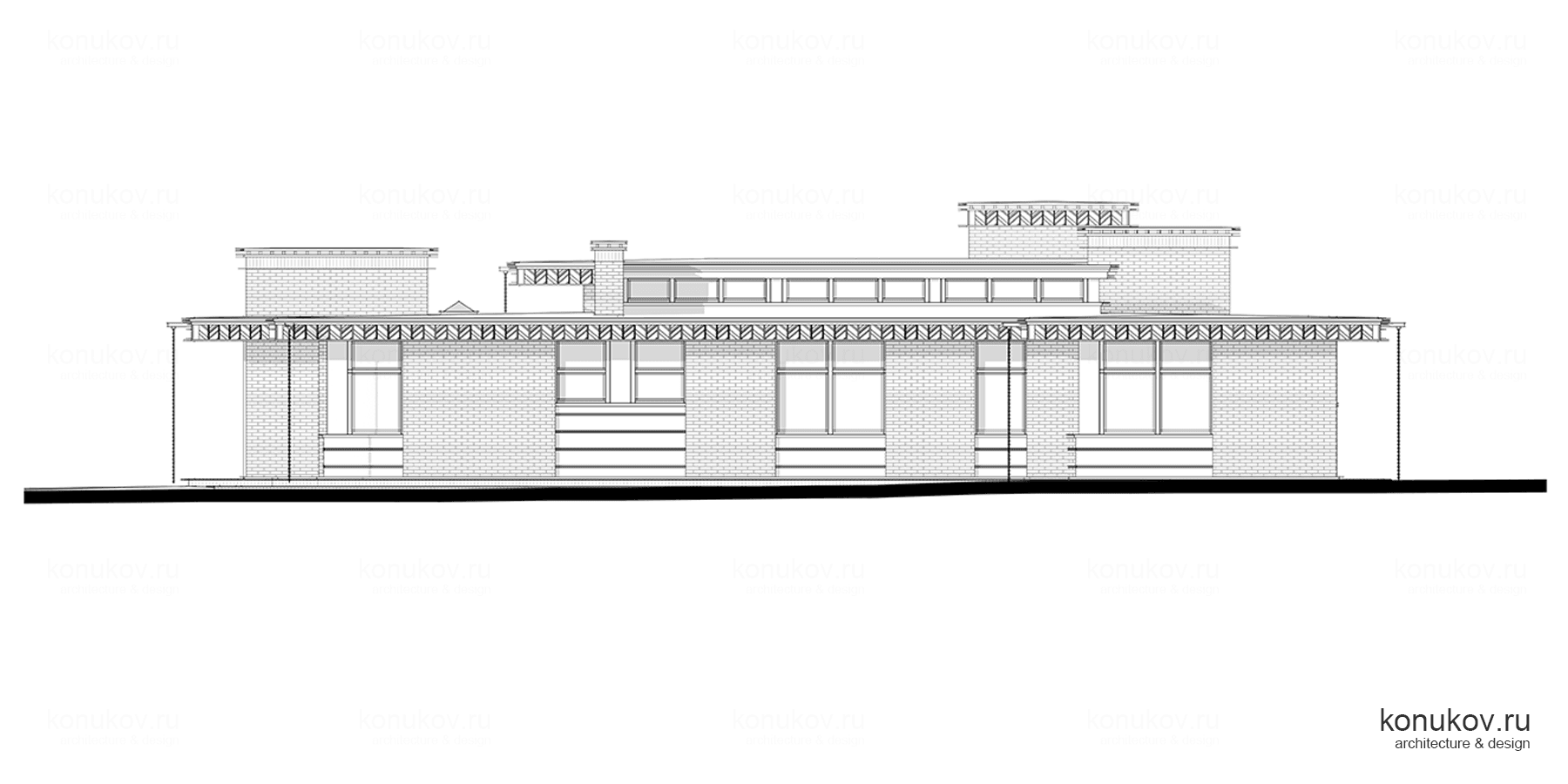

Фасад 3

0 / 195 кб

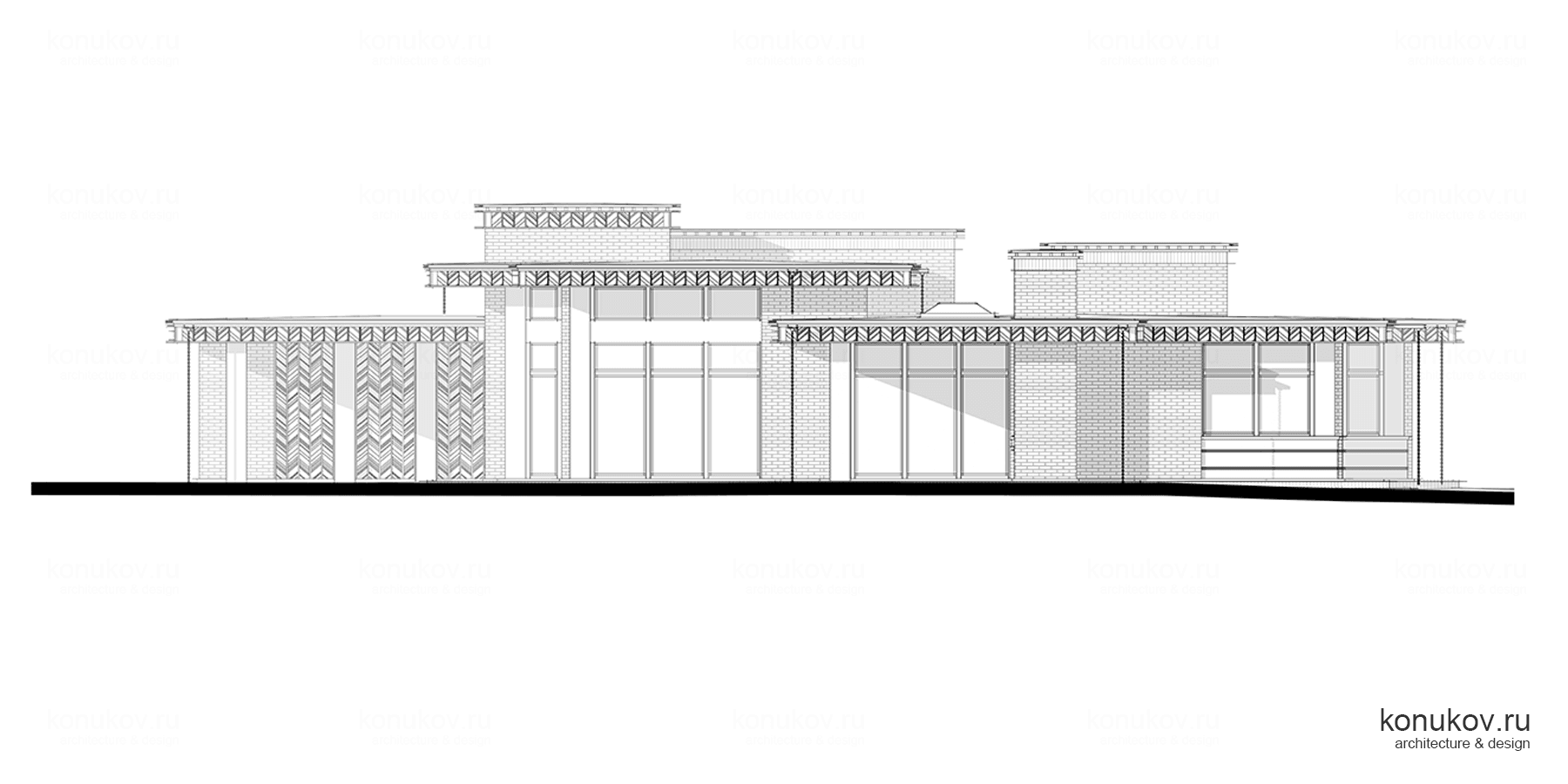

Фасад 4

0 / 220 кб

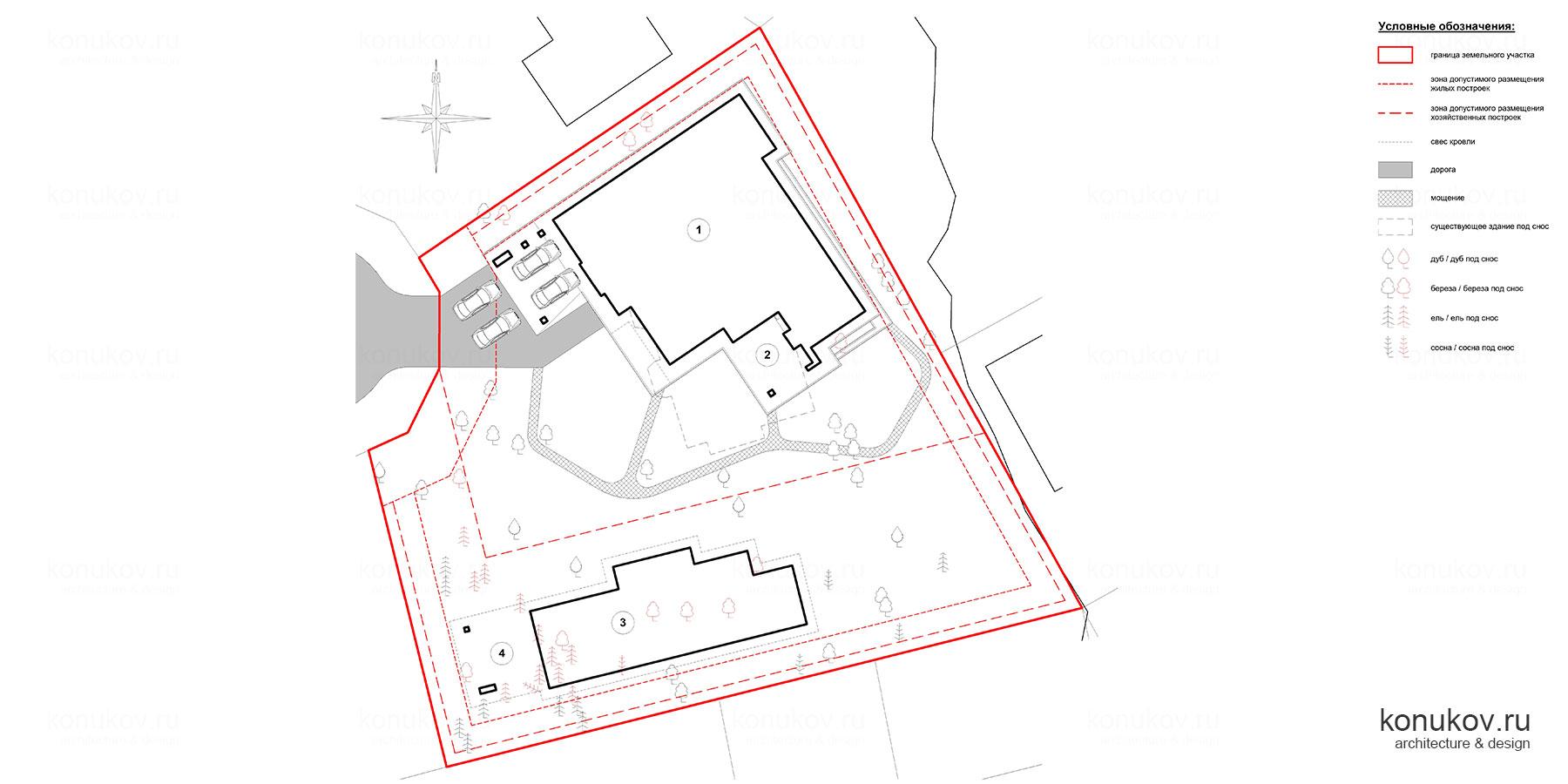

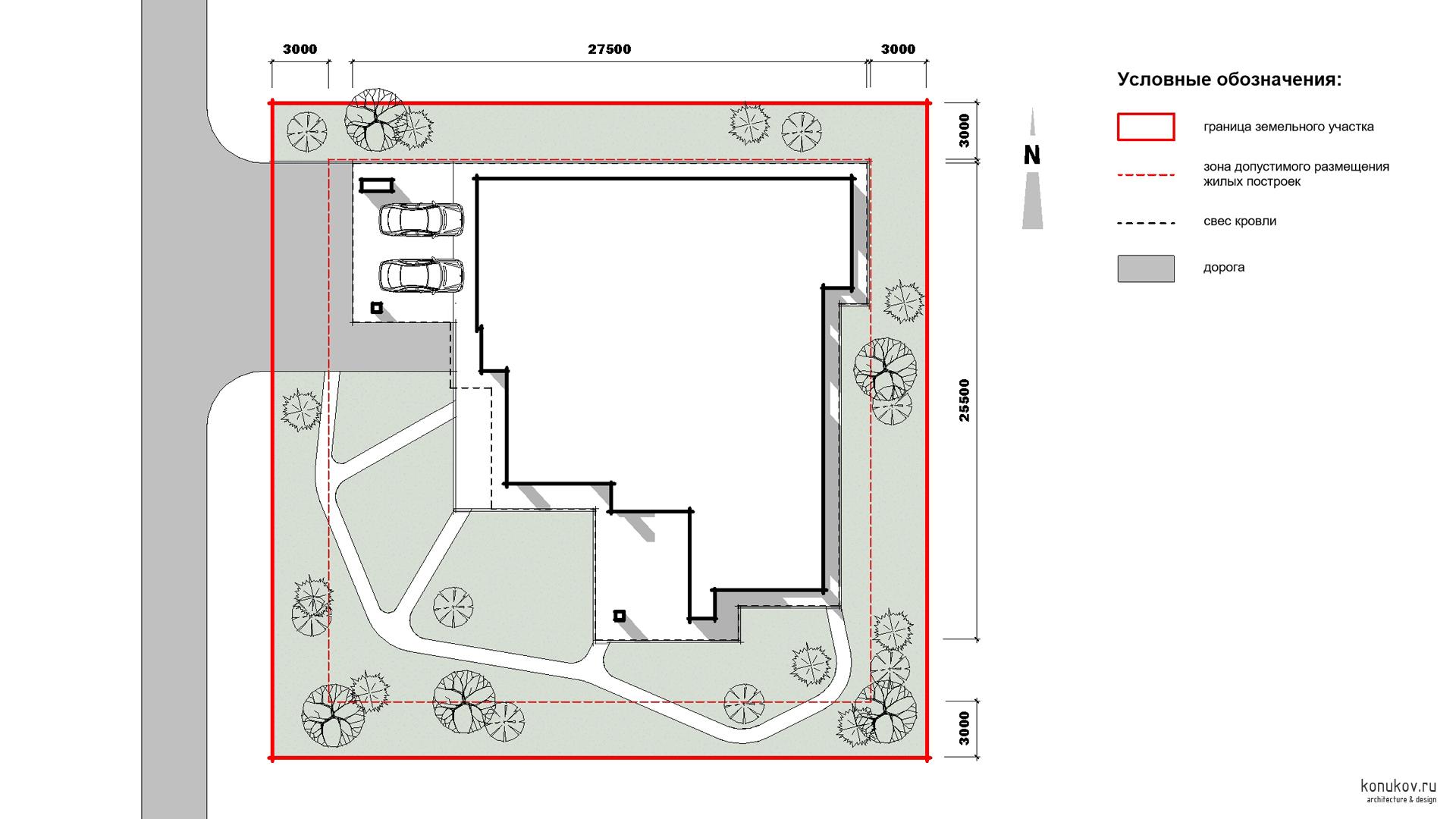

Генплан

Пятно застройки: 27,5 м х 25,5 м. Отступы от границ участка 3м. Отступ от дороги минимум 5 м.

0 / 487 кб

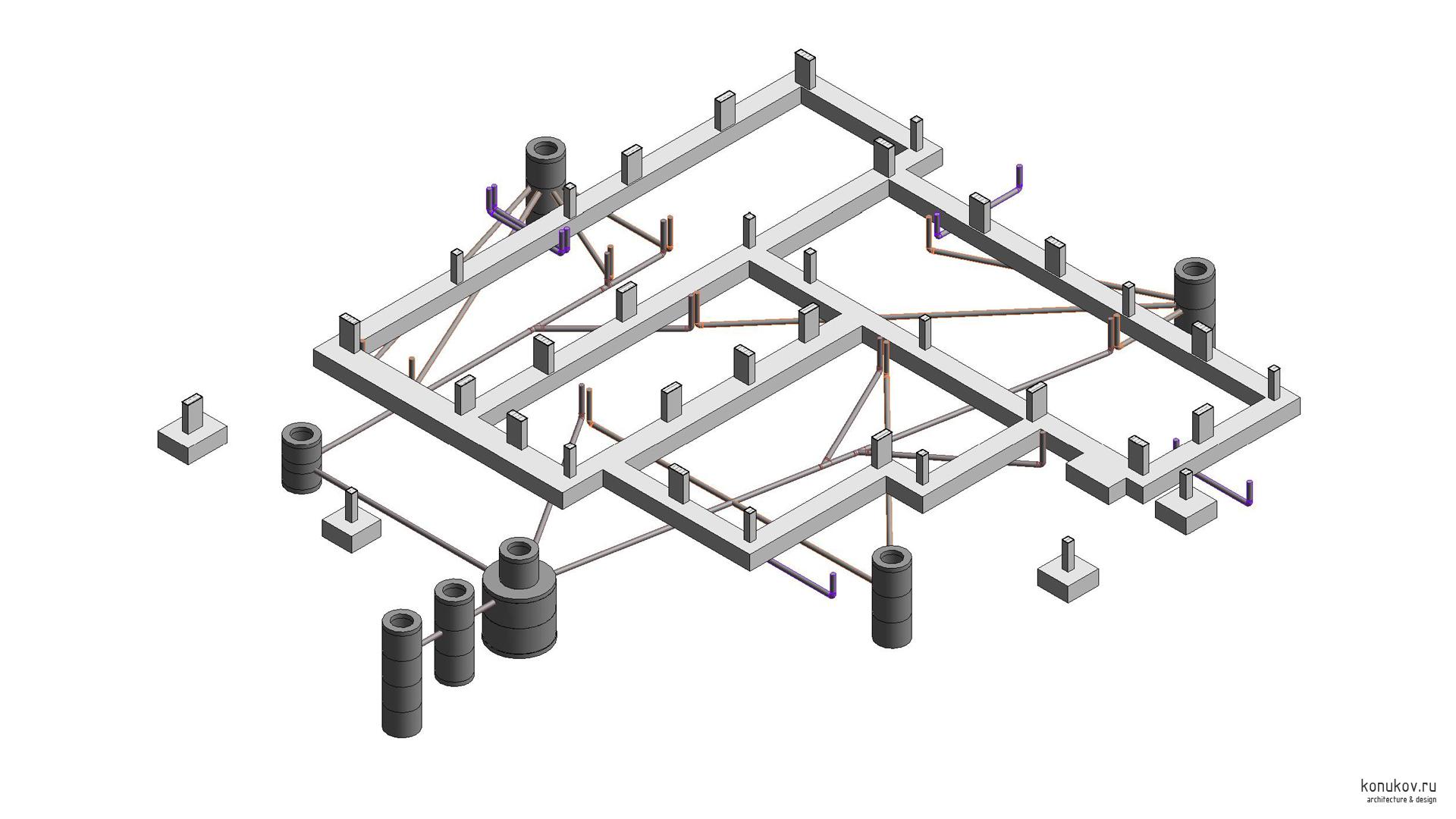

Наружные сети (нвк)

Для всех наружных сетей мы оставляем под бетоном закладные трубы D160. В них потом прокидываем всё, что хотим: электричество, слаботочку. полив и т.д. Одну напорную трубу закладываем на уровень промерзания, для воды.

0 / 426 кб

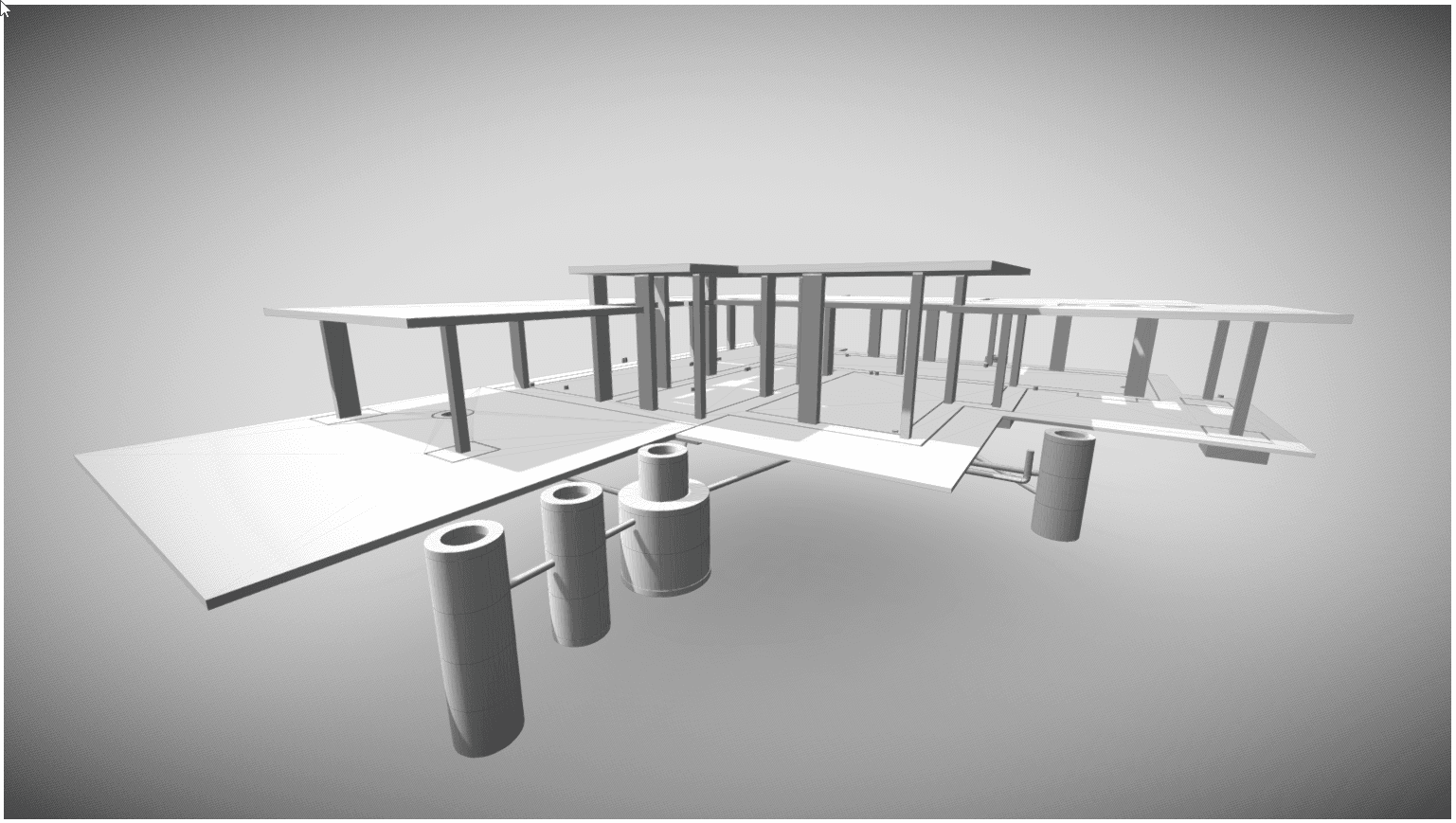

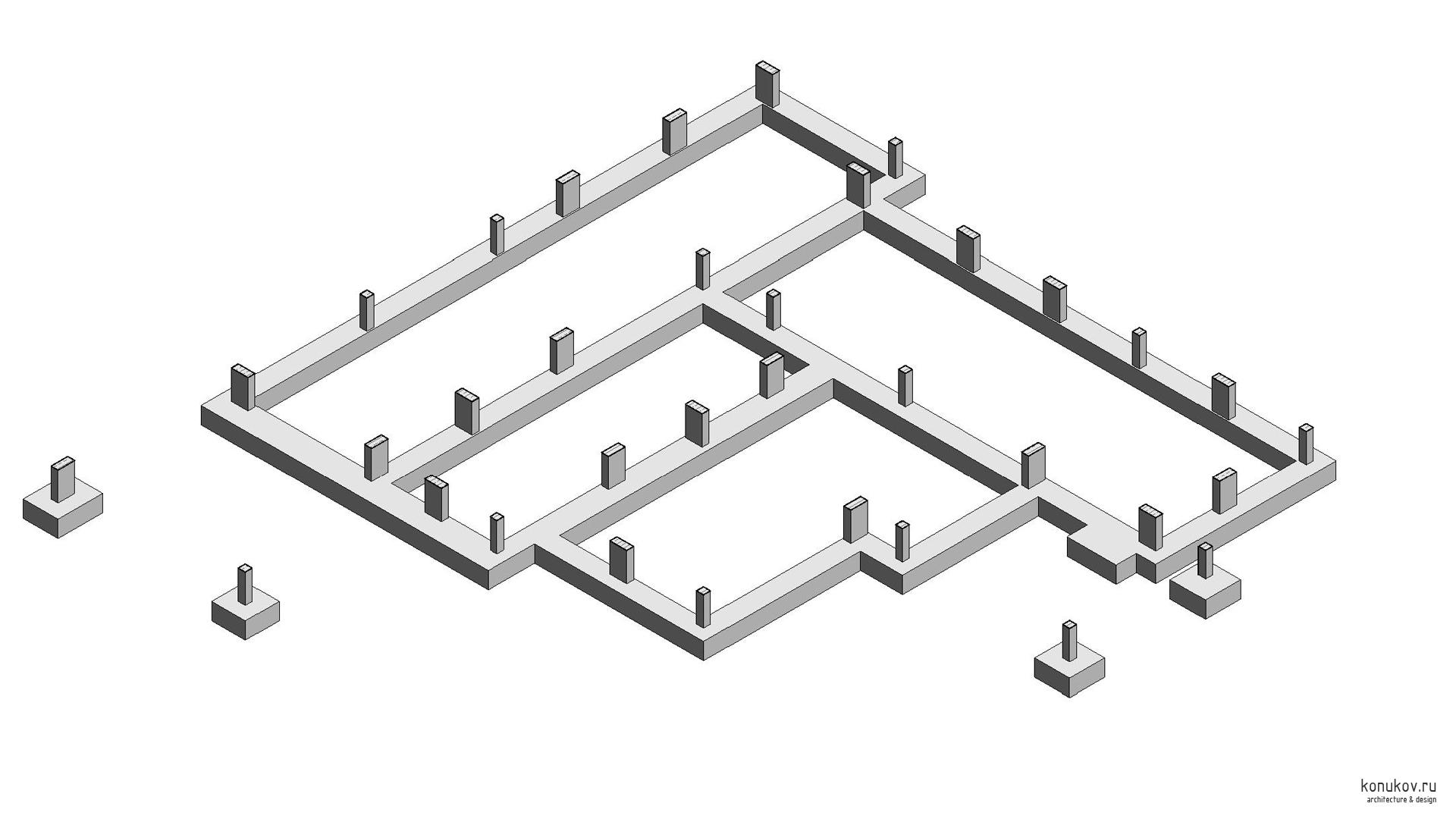

Тип фундамента

Ленточный фундамент. Перед началом строительных работ нужно выполнить геологию.

0 / 314 кб
