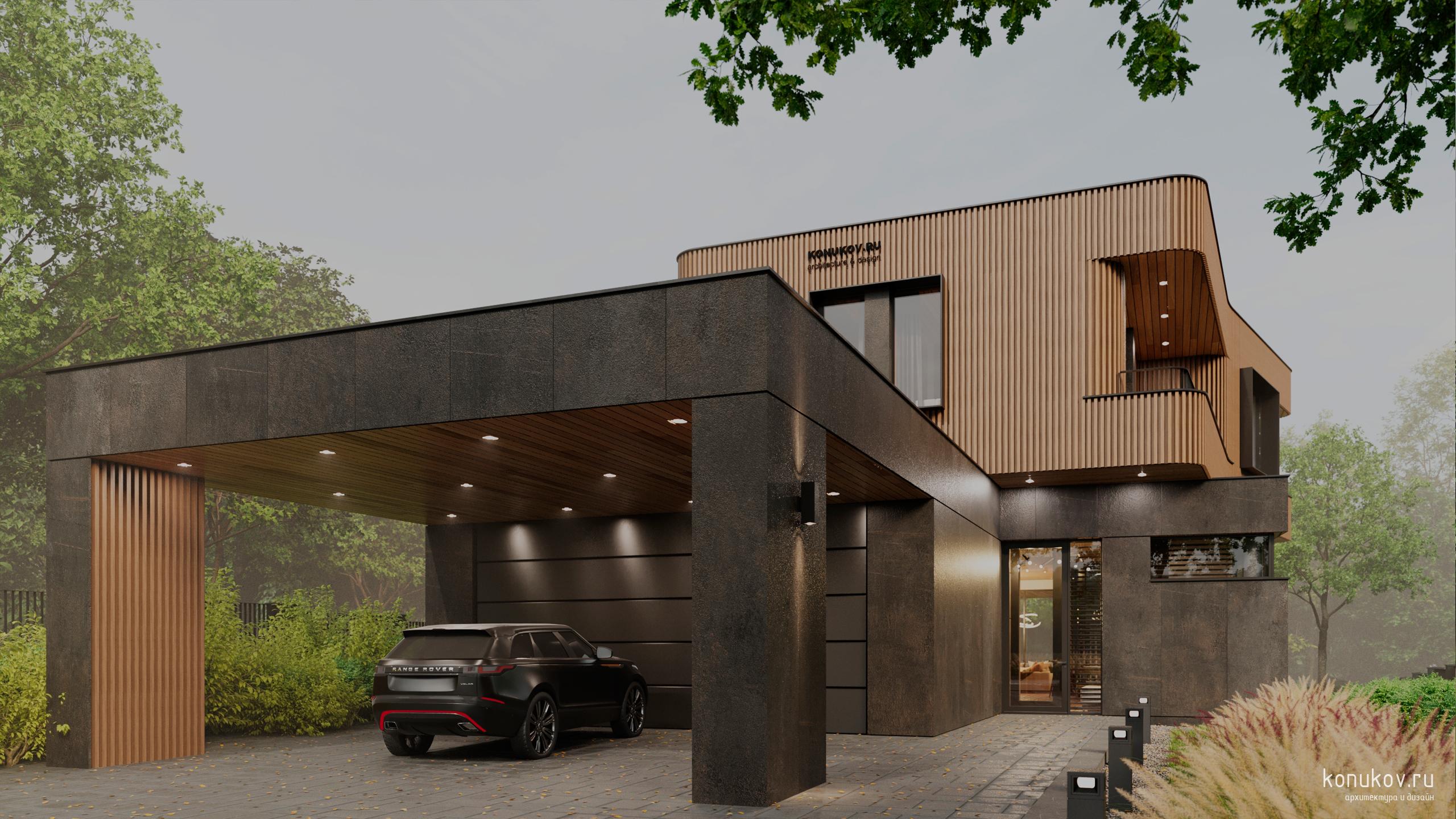

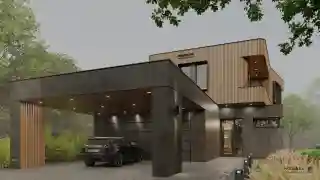

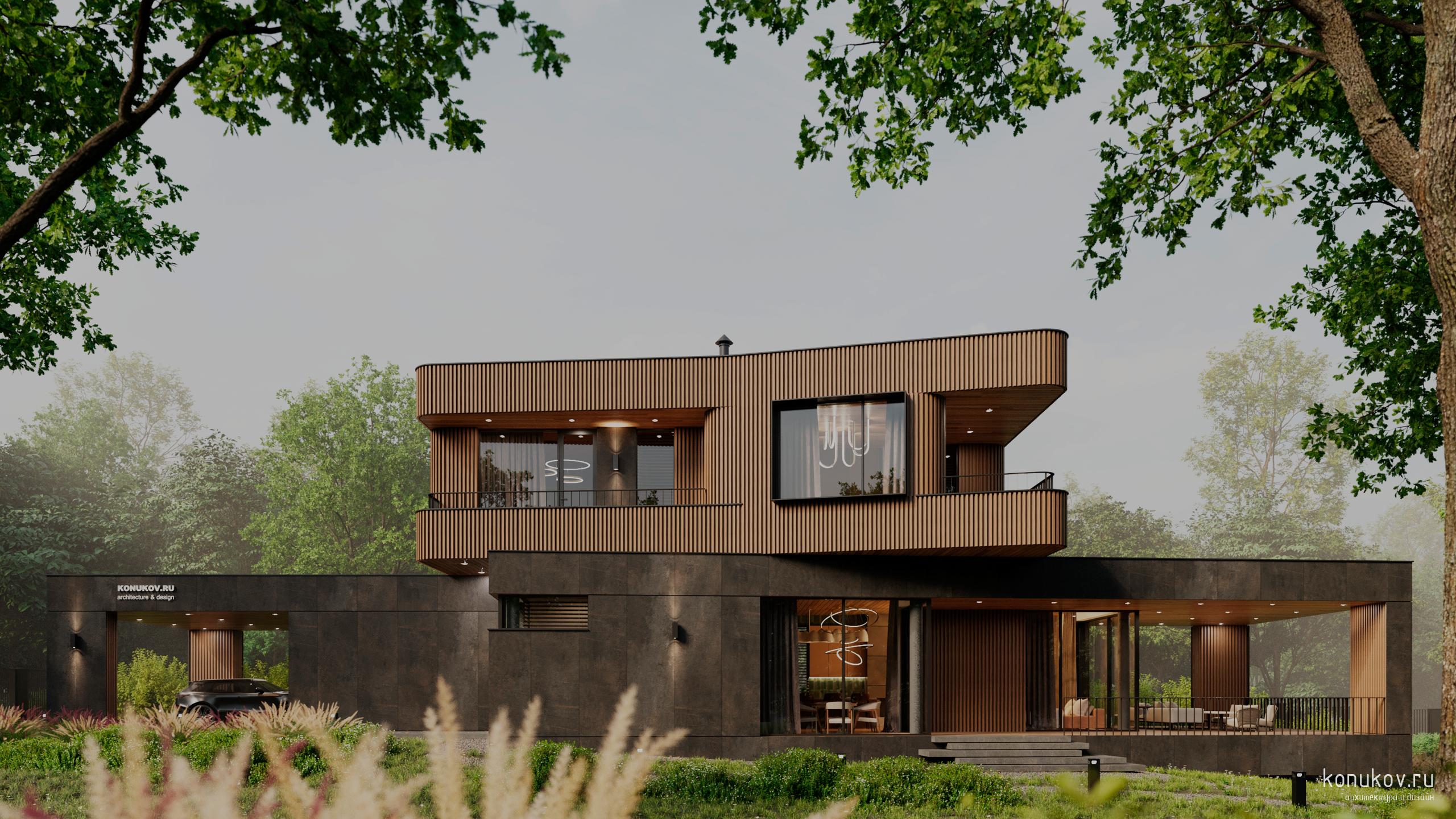

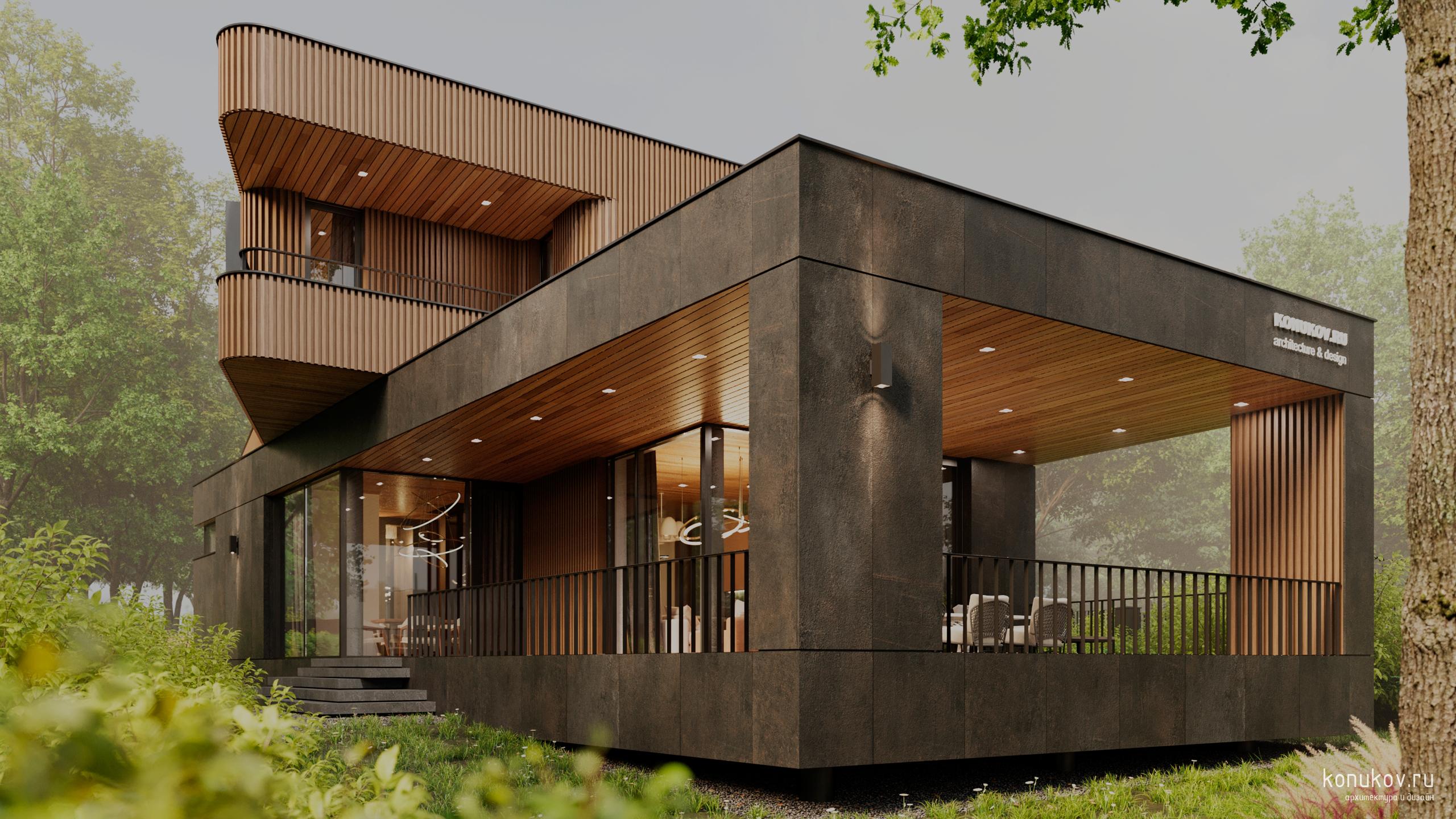

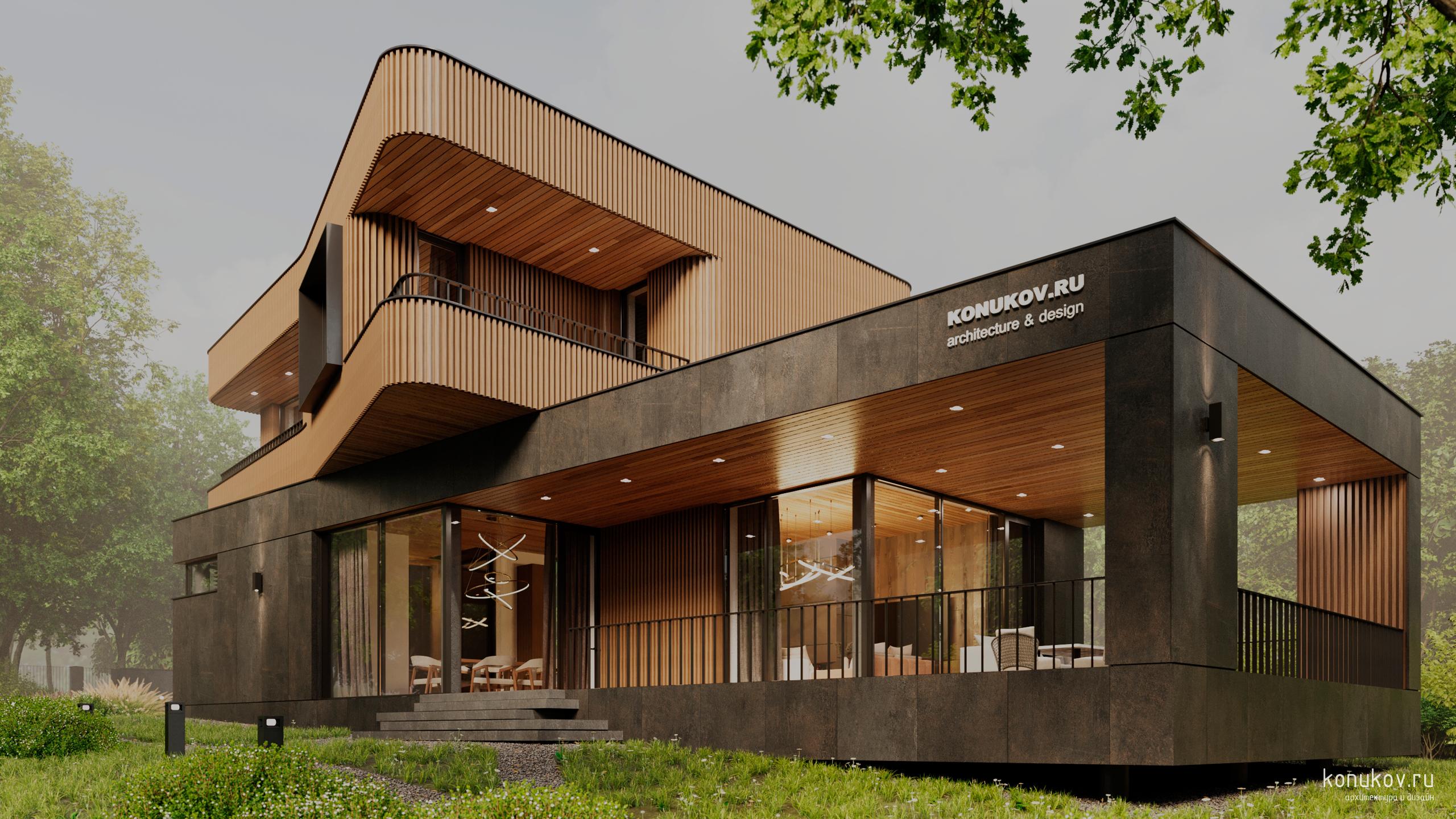

Моднейший современный дом на небольшом участке

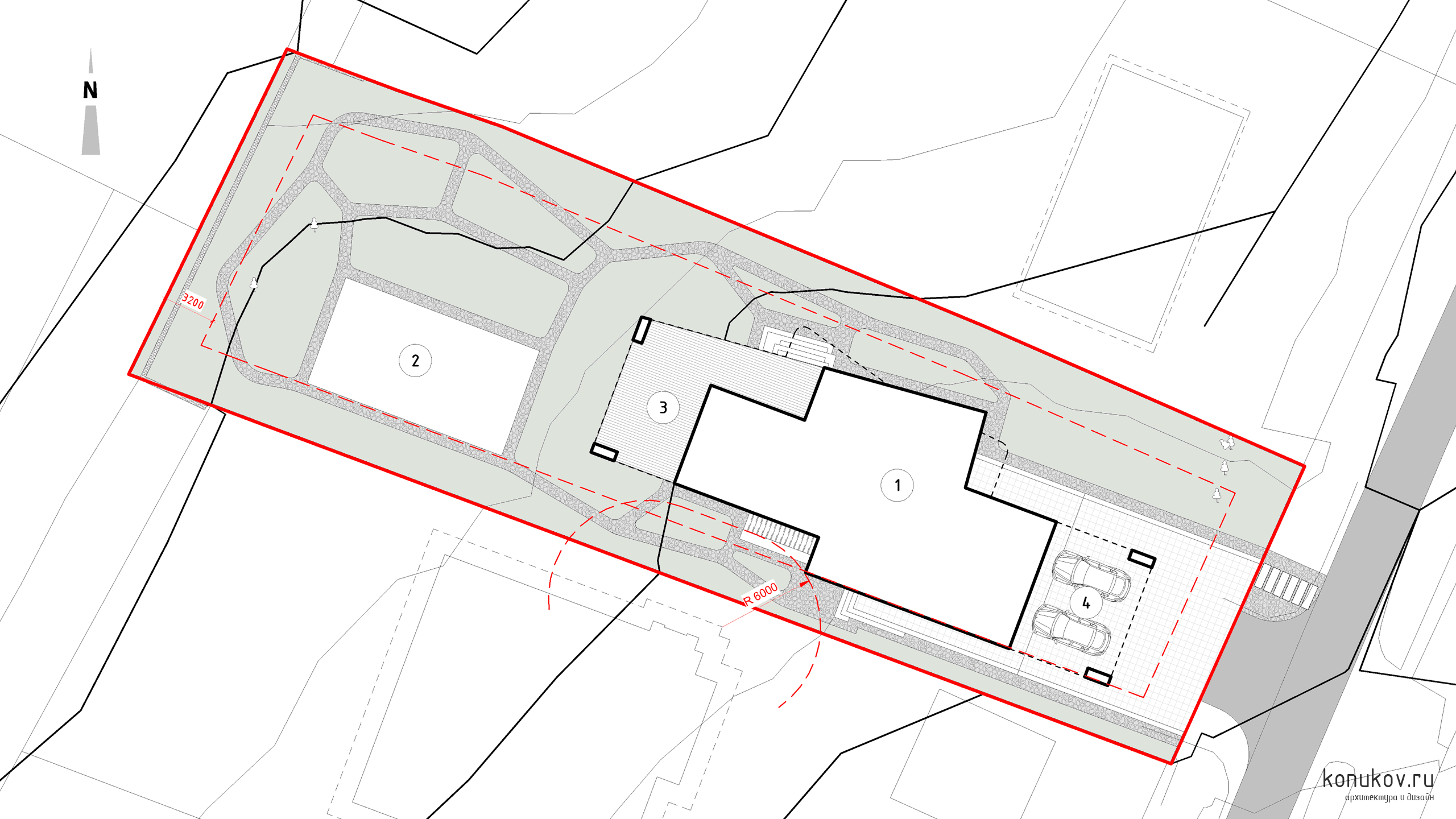

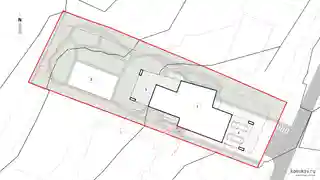

Генплан

1 Дом. 2 Баня. 3 Открытая терраса. 4 Навес на два машиноместа

0 / 1 156 кб

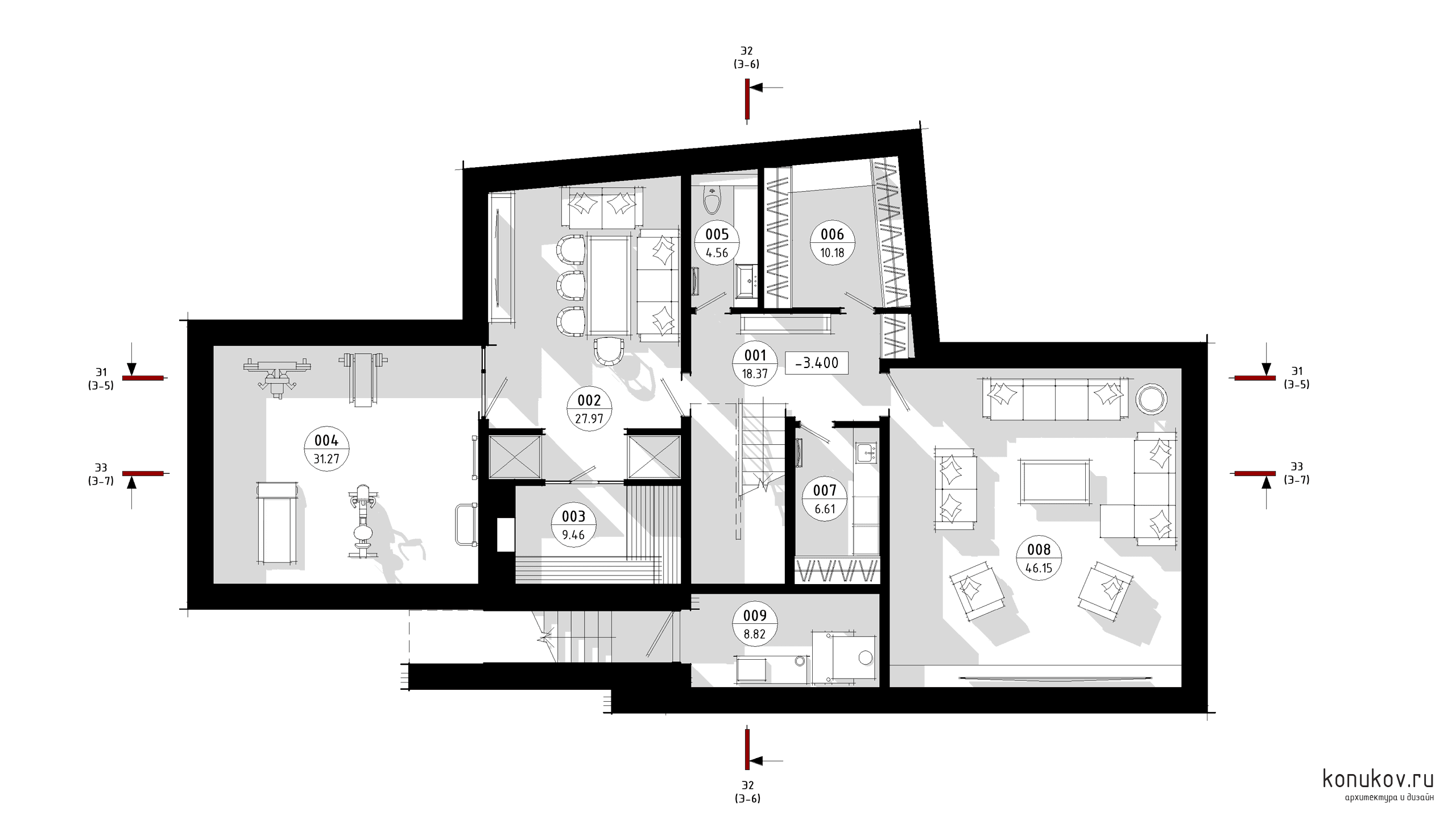

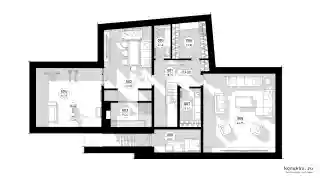

План подвал

001 Холл 18.4 м² 002 Комната отдыха 28 м² 003 Сауна 9.5 м² 004 Спортзал 31.3 м² 005 Туалет 4.6 м² 006 Кладовая 10.2 м² 007 Постирочная 6.6 м² 008 Игровая 46.2 м² 009 Котельная 8.8 м²

0 / 139 кб

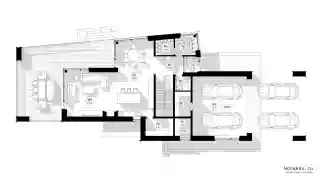

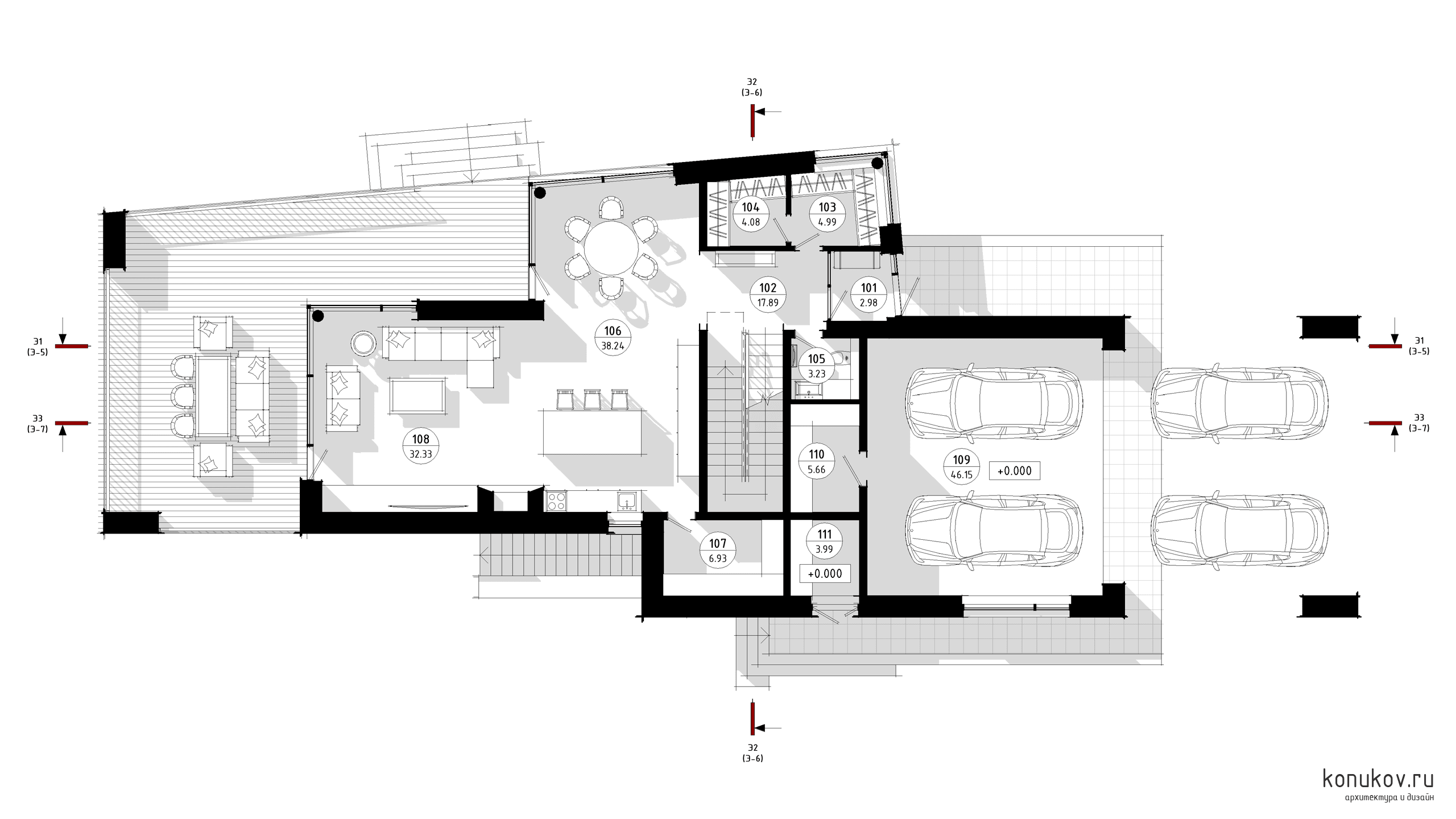

План 1 эт.

101 Тамбур 3 м² 102 Холл 17.9 м² 103 Гардероб 5 м² 104 Кладовая 4.1 м² 105 Туалет 3.2 м² 106 Кухня-столовая 38.2 м² 107 Кладовая 6.9 м² 108 Гостиная 32.3 м² 109 Гараж 46.2 м² 110 Кладовая 5.7 м² 111 Кладовая садового инвентаря 4 м²

0 / 191 кб

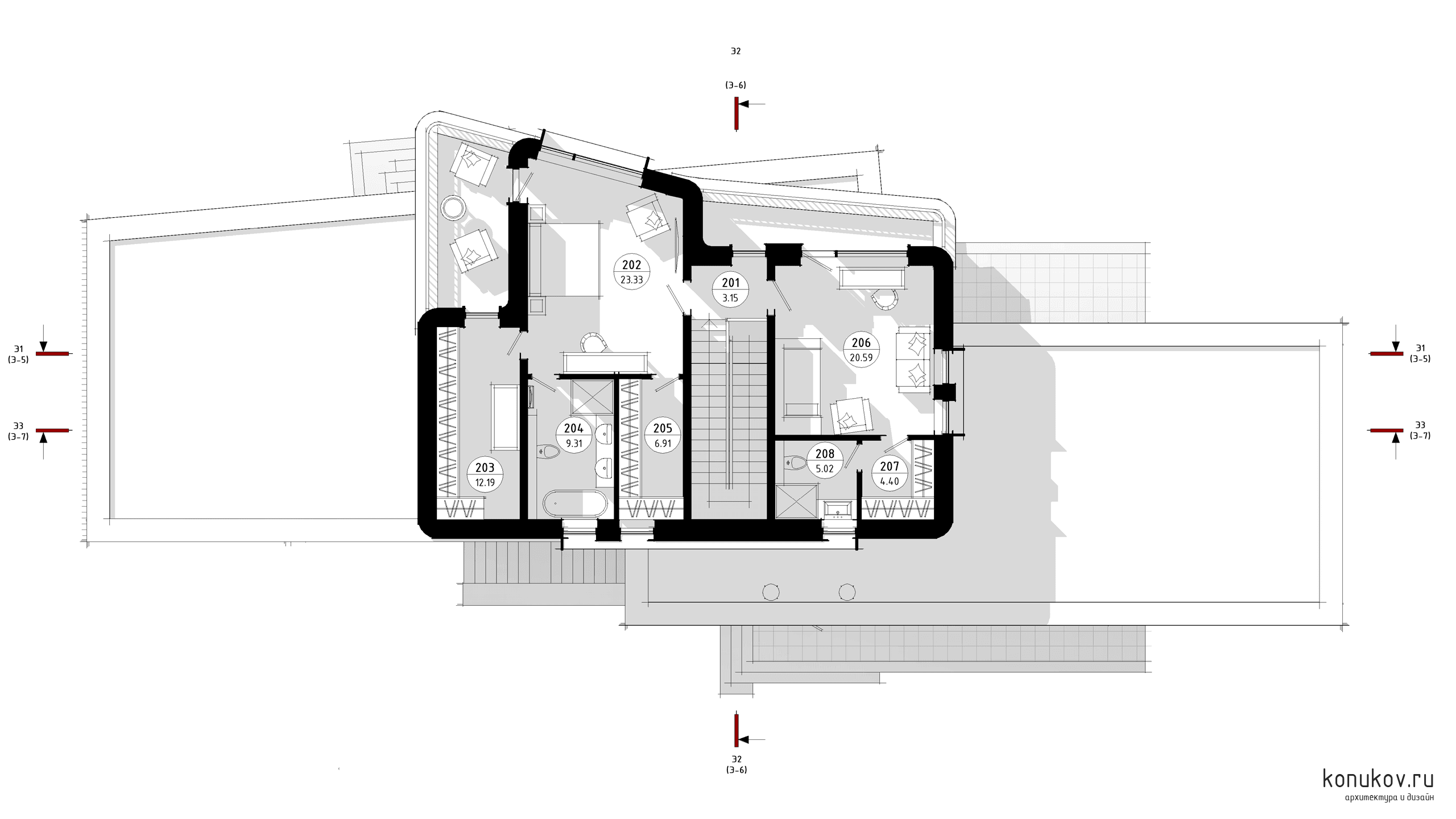

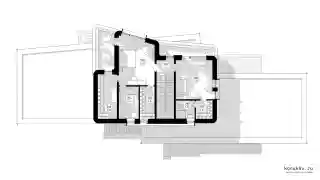

План 2 эт.

201 Холл 3.2 м² 202 Мастер-спальня 23.3 м² 203 Гардероб 12.2 м² 204 Ванная 9.3 м² 205 Гардероб 6.9 м² 206 Спальня 20.6 м² 207 Гардероб 4.4 м² 208 Ванная 5 м²

0 / 126 кб

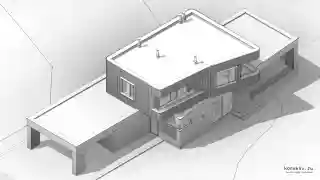

Изометрия

0 / 316 кб

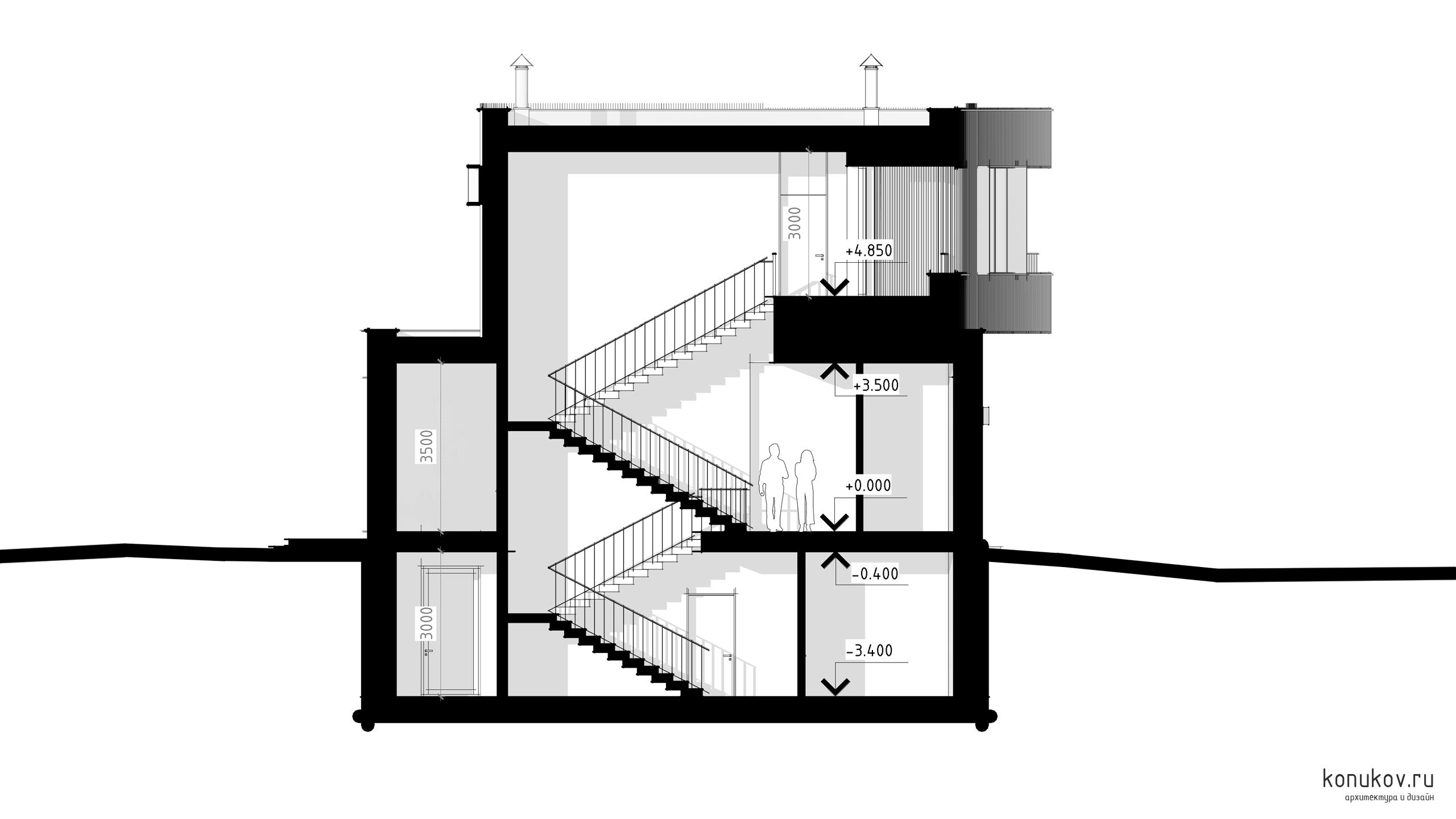

Разрез 2-2

0 / 276 кб

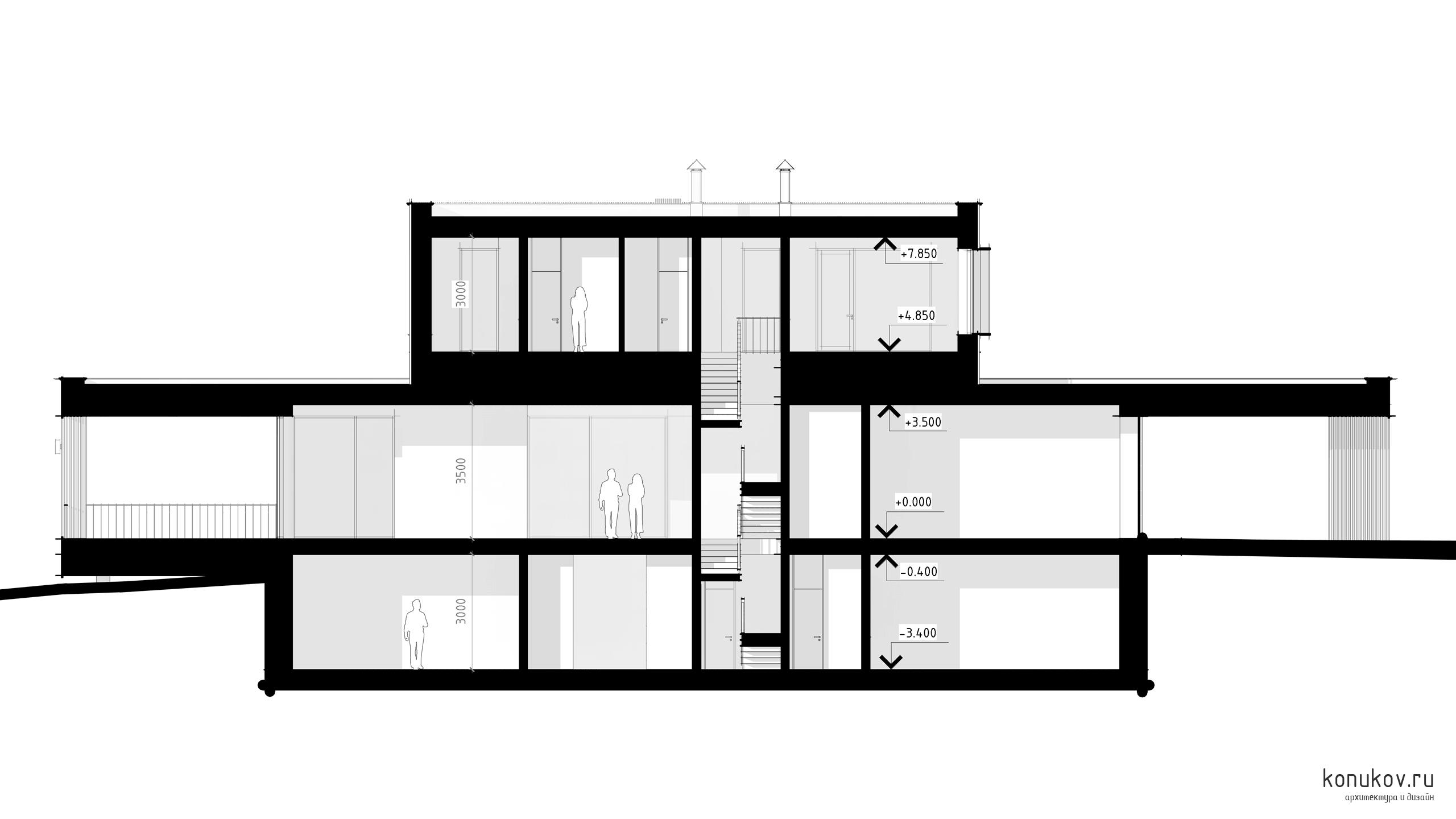

Разрез 3-3

0 / 236 кб

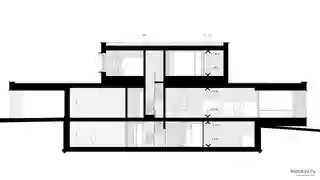

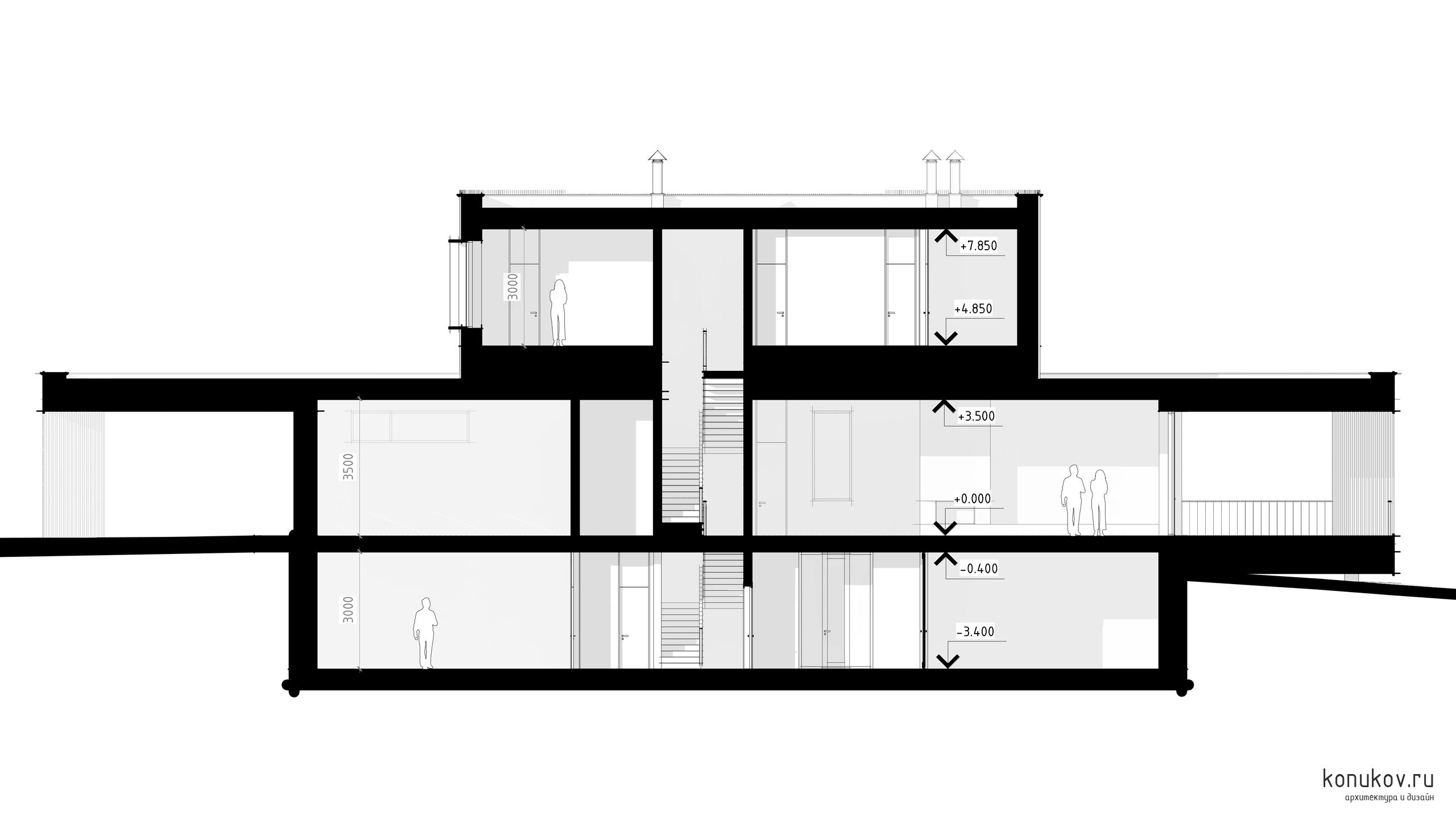

Разрез 1-1

0 / 243 кб

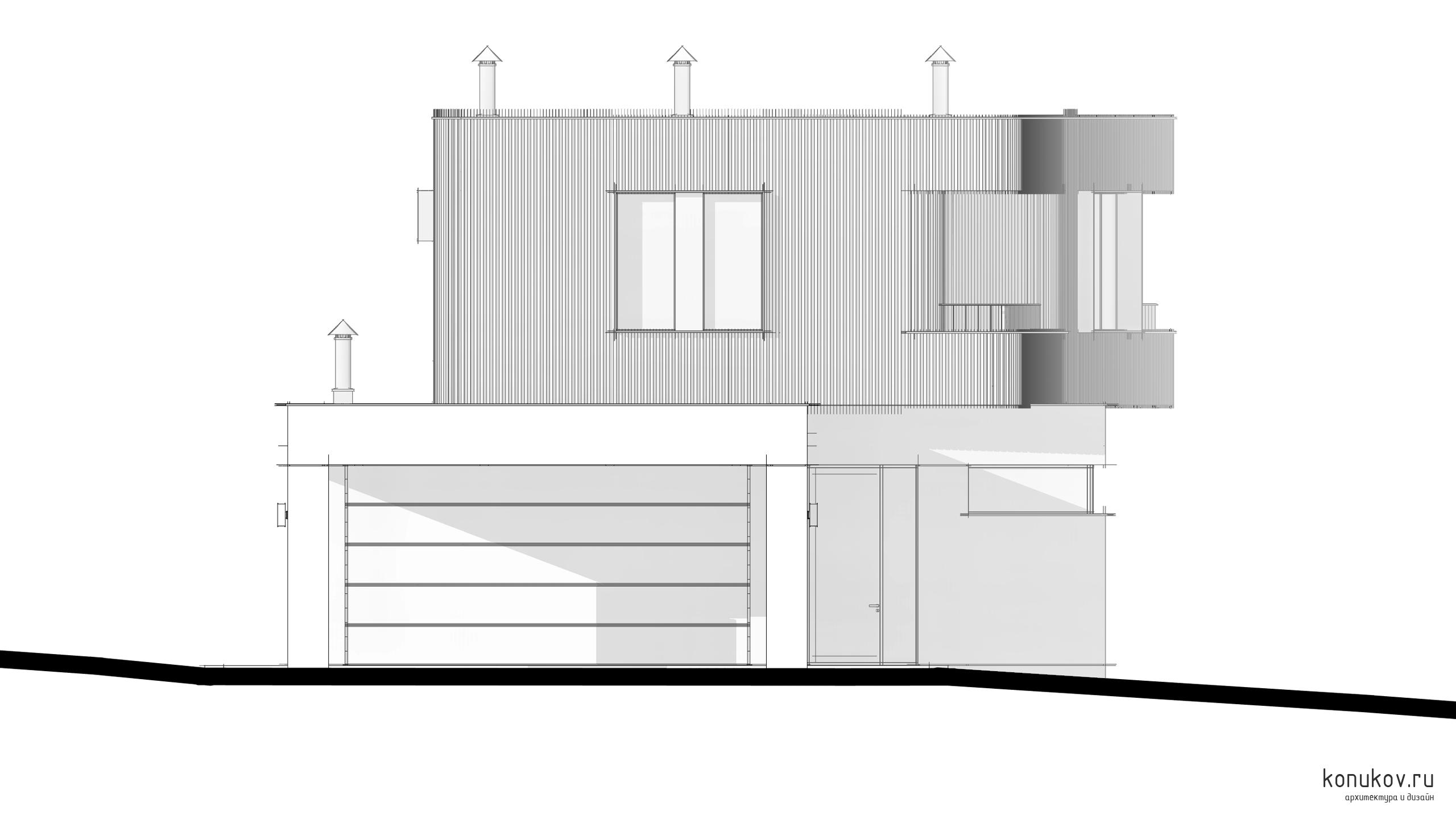

Фасад 1

0 / 317 кб

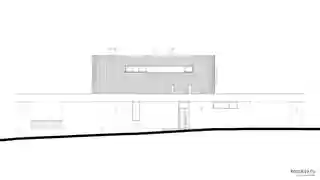

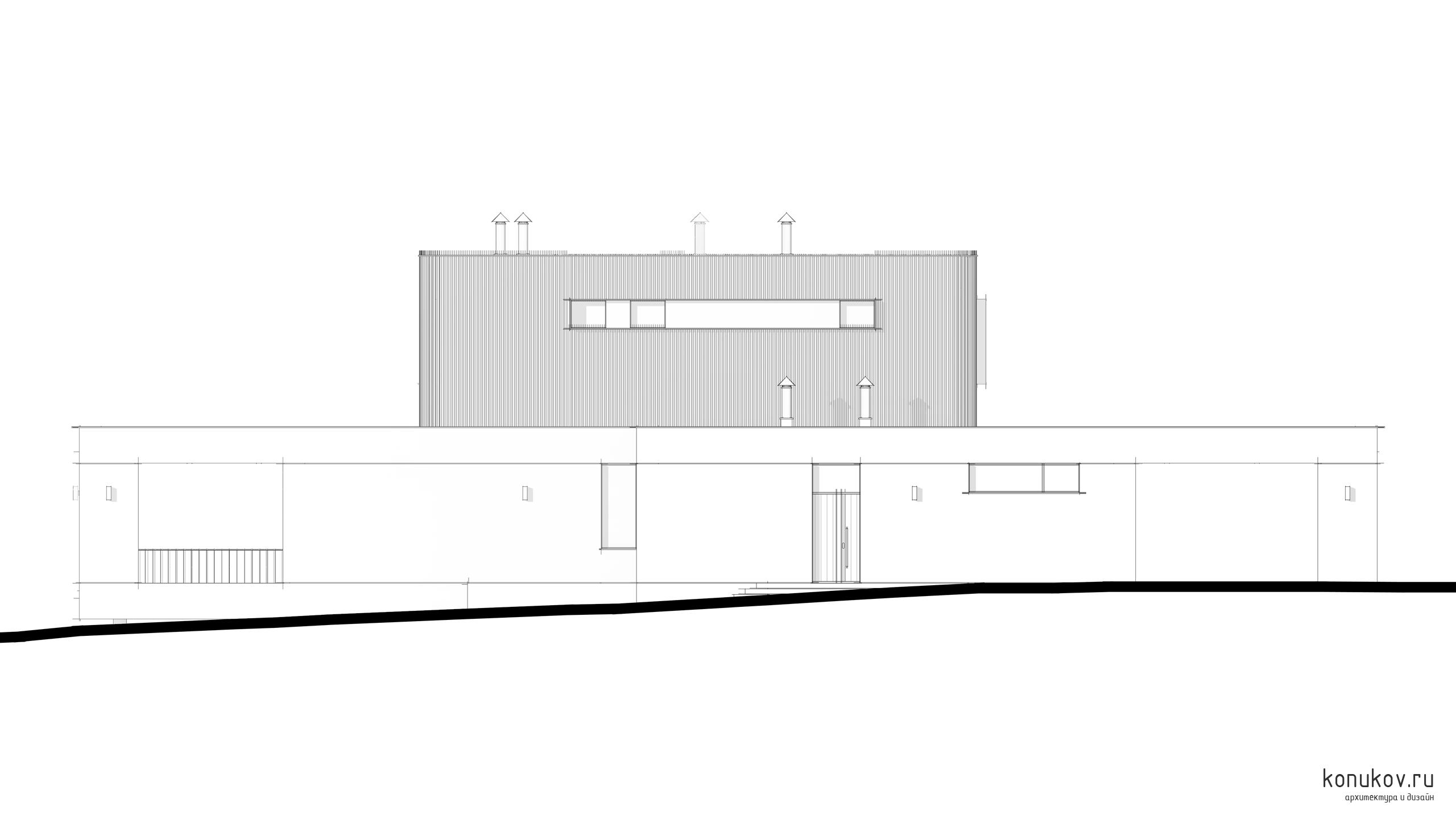

Фасад 2

0 / 205 кб
