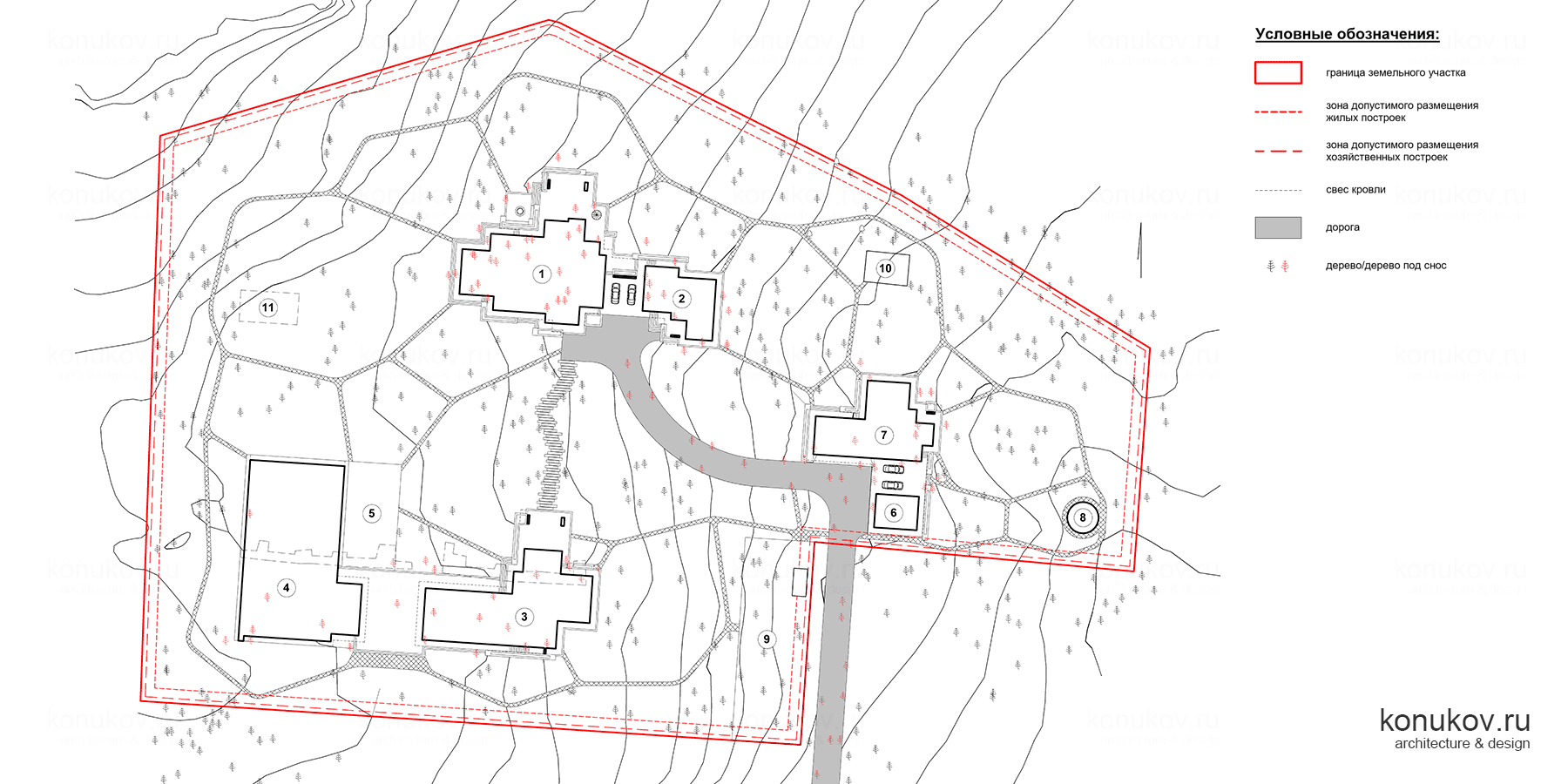

Генплан

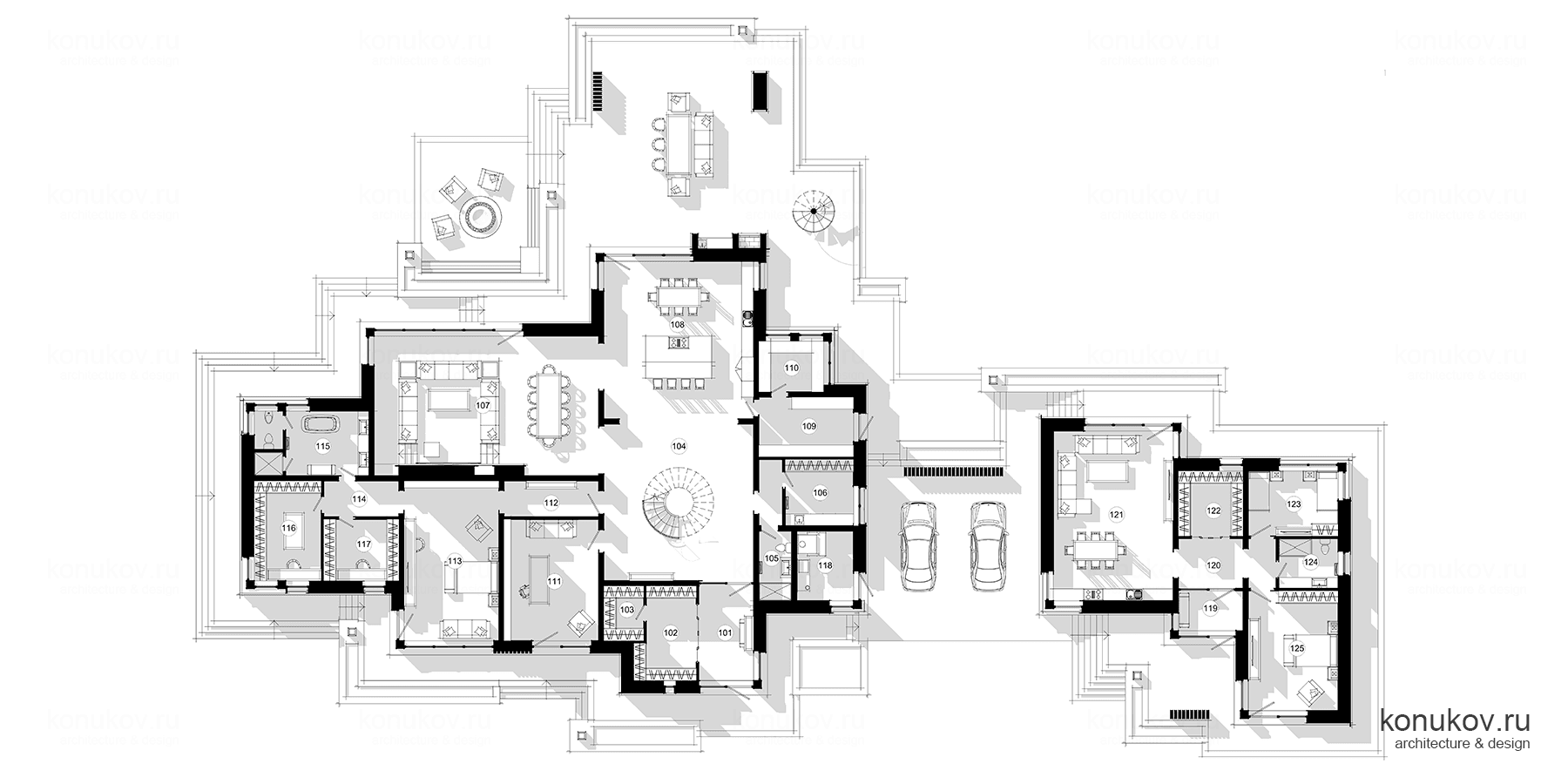

План 1 эт.
101 Тамбур 13.06м2. 102 Гардеробная 13.09м2. 103 Гардеробная 5.50м2. 104 Холл 63.17м2. 105 Туалет 5.78м2. 106 Постирочная 11.42м2. 107 Гостиная 78.75м2. 108 Кухня-столовая 59.25м2. 109 Кладовая 14.25м2. 110 Холодная кладовая 8.29м2. 111 Кабинет 28.88м2. 112 Холл 8.55м2. 113 Мастер-спальня 38.00м2. 114 Коридор 6.79м2. 115 Ванная 18.69м2. 116 Гардеробная 16.80м2. 117 Гардеробная 11.61м2. 118 Котельная 9.98м2. 119 Тамбур 6.50м2. 120 Холл 12.00м2. 121 Гостиная 51.00м2. 122 Гардеробная 10.60м2. 123 Спальня 14.67м2. 124 Ванная 7.45м2. 125 Спальня 27.00м2.

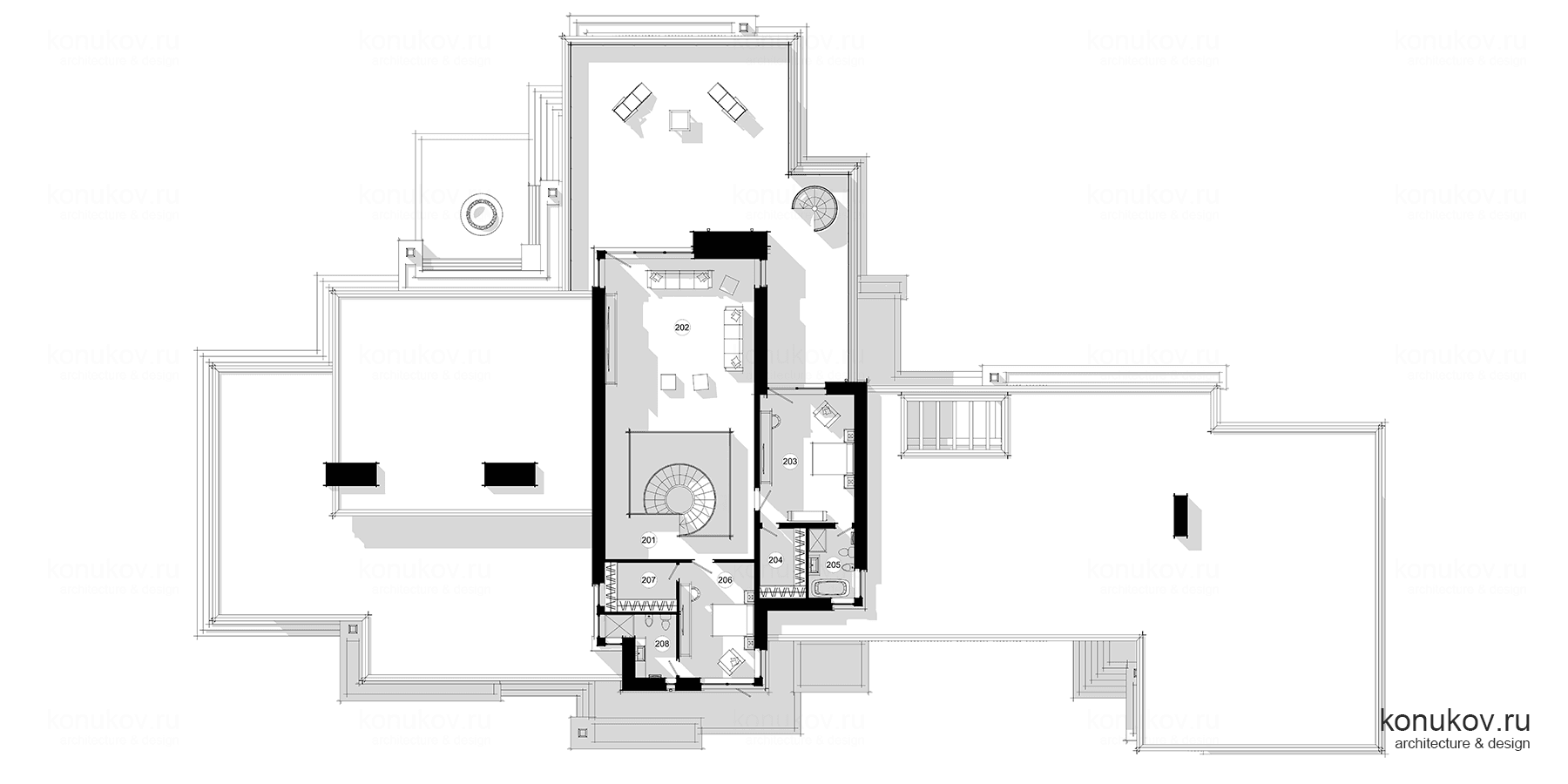

План 2 эт.
201 Холл 33.13м2. 202 Игровая 55.88м2. 203 Спальня 30.64м2. 204 Гардеробная 8.10м2. 205 Ванная 8.10м2. 206 Спальня 21.92м2. 207 Гардеробная 8.93м2. 208 Ванная 8.52м2.

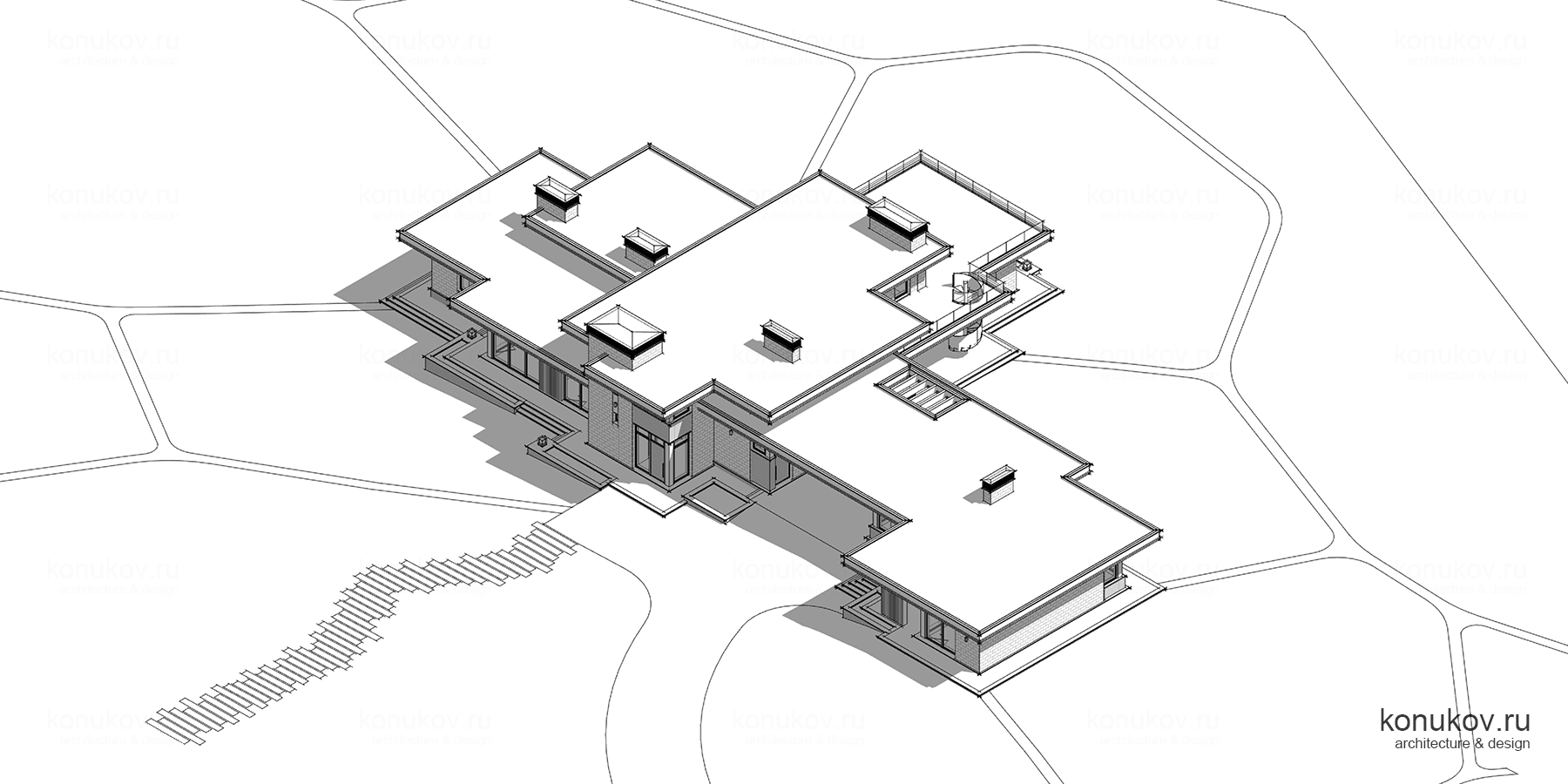

Изометрия юго-восточная

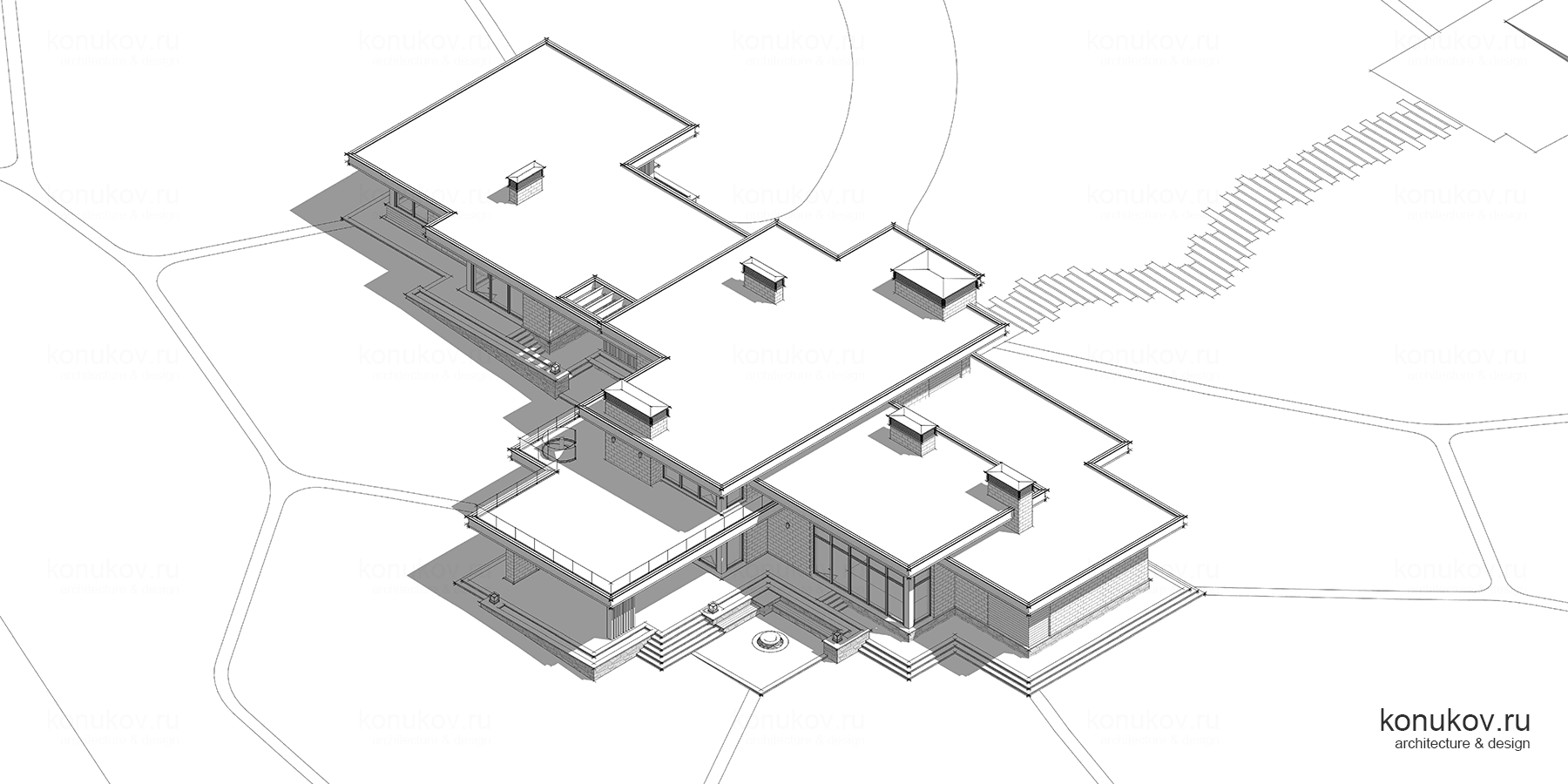

Изометрия северо-восточная
Разрез 1-1

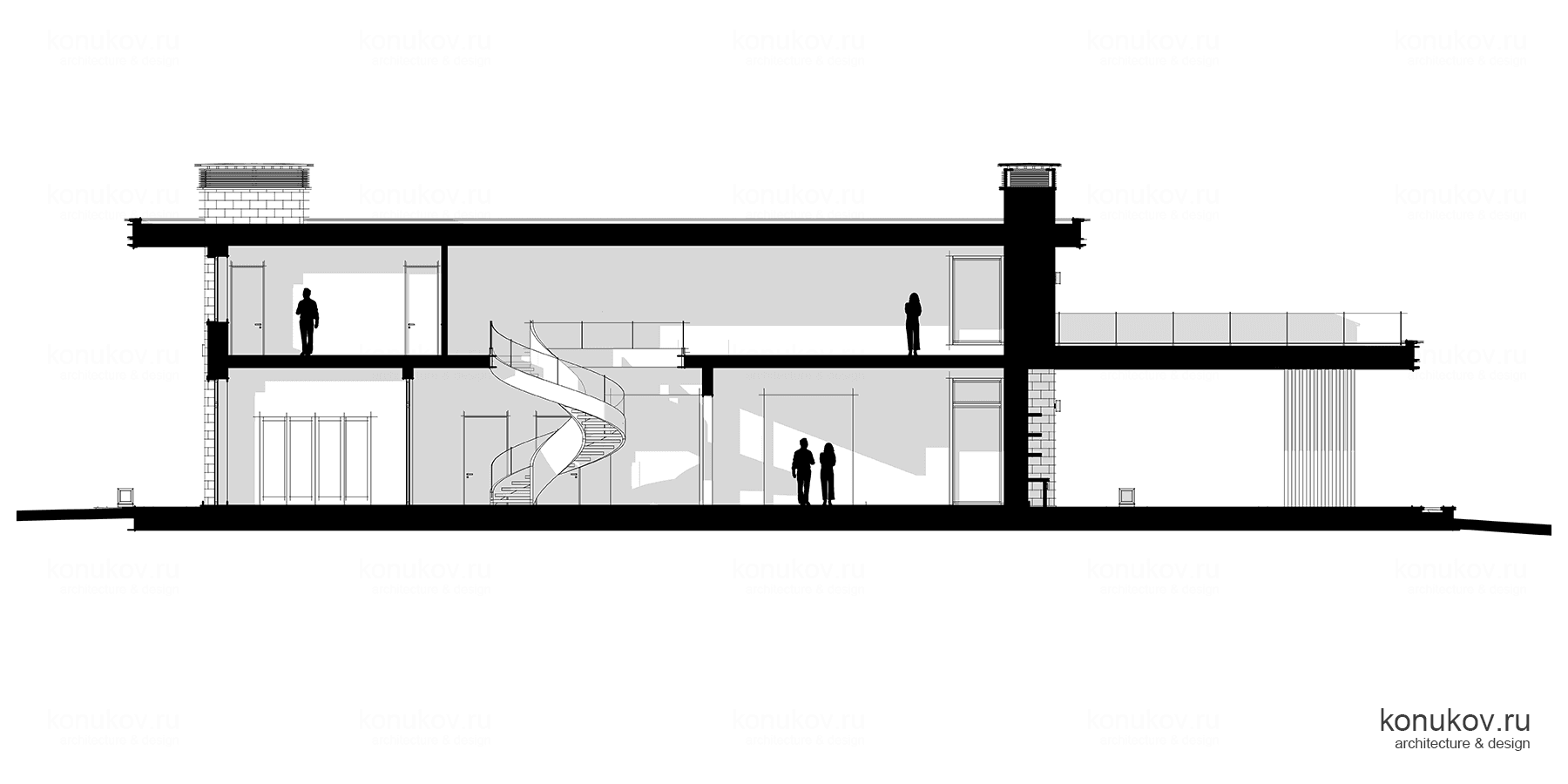

Разрез 3-3

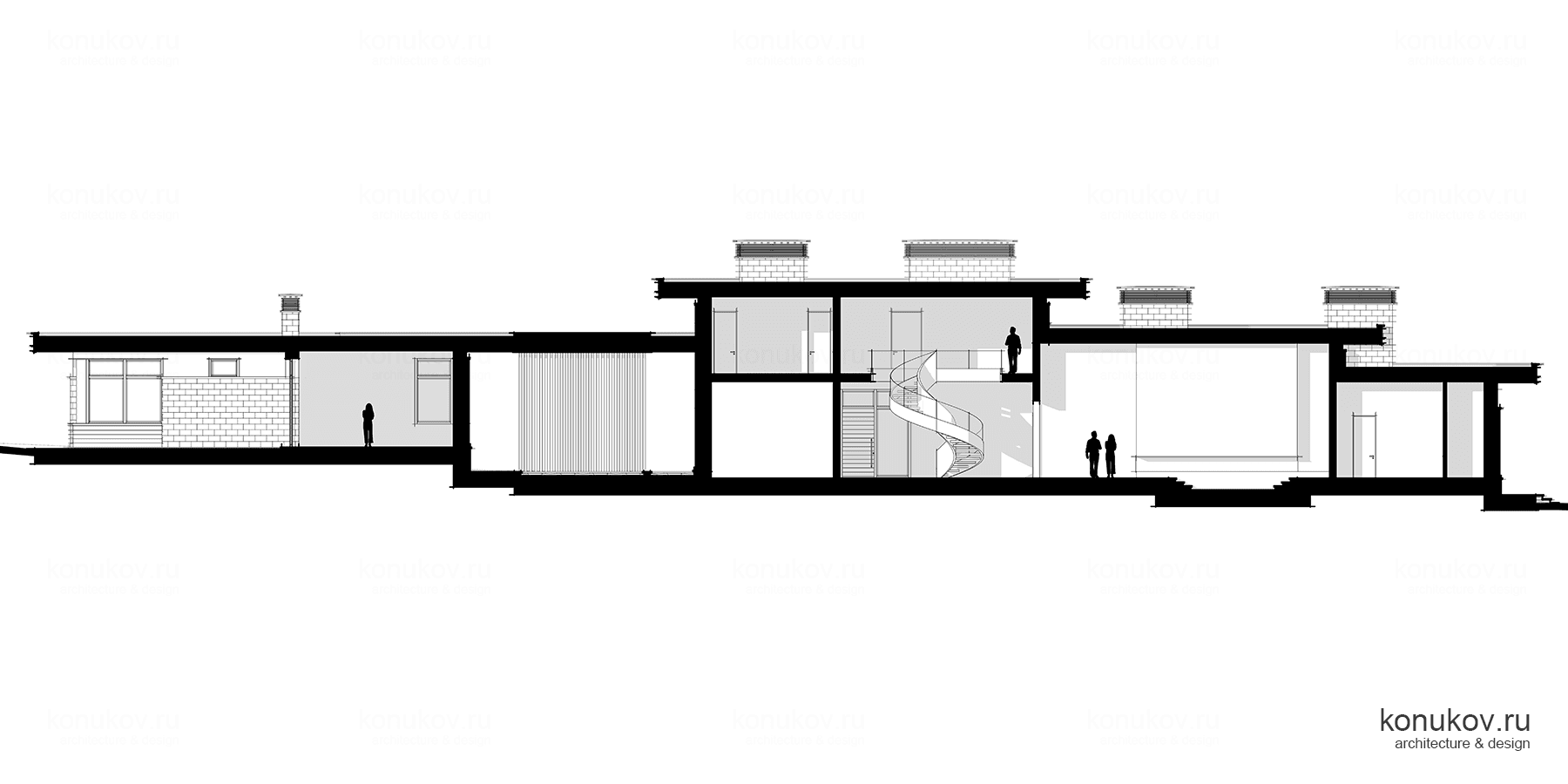

Разрез 2-2

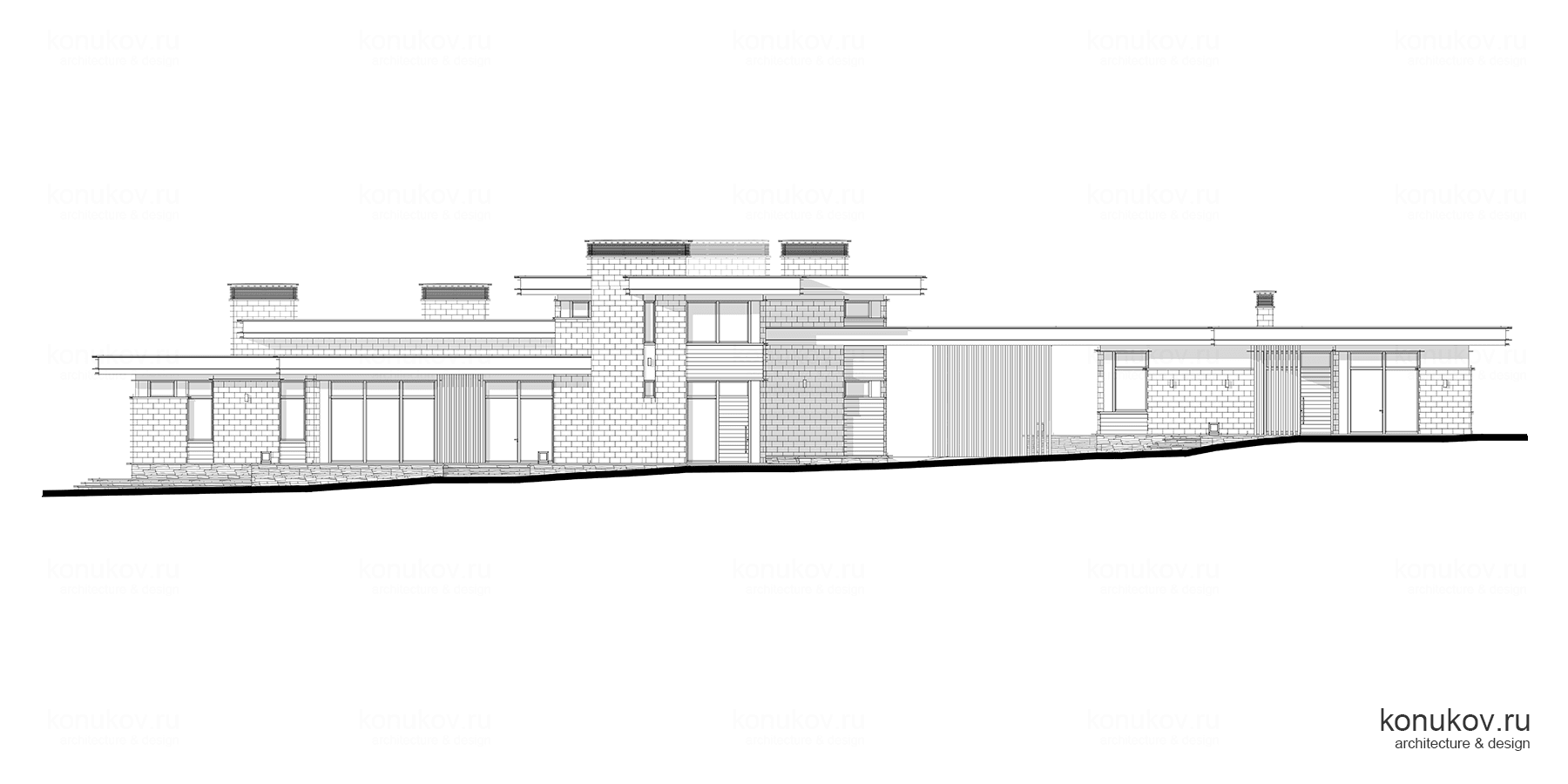

Фасад 1

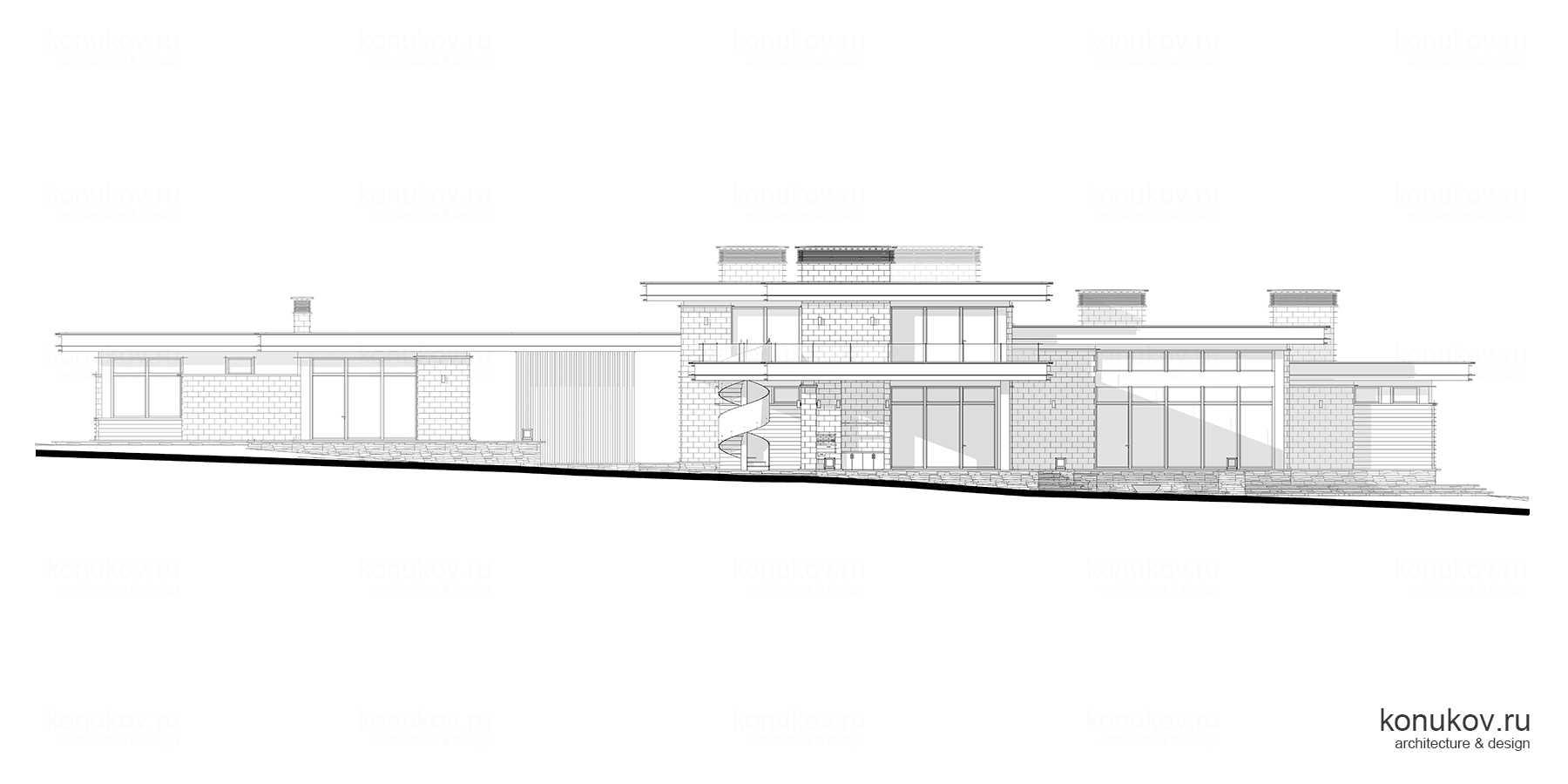

Фасад 3

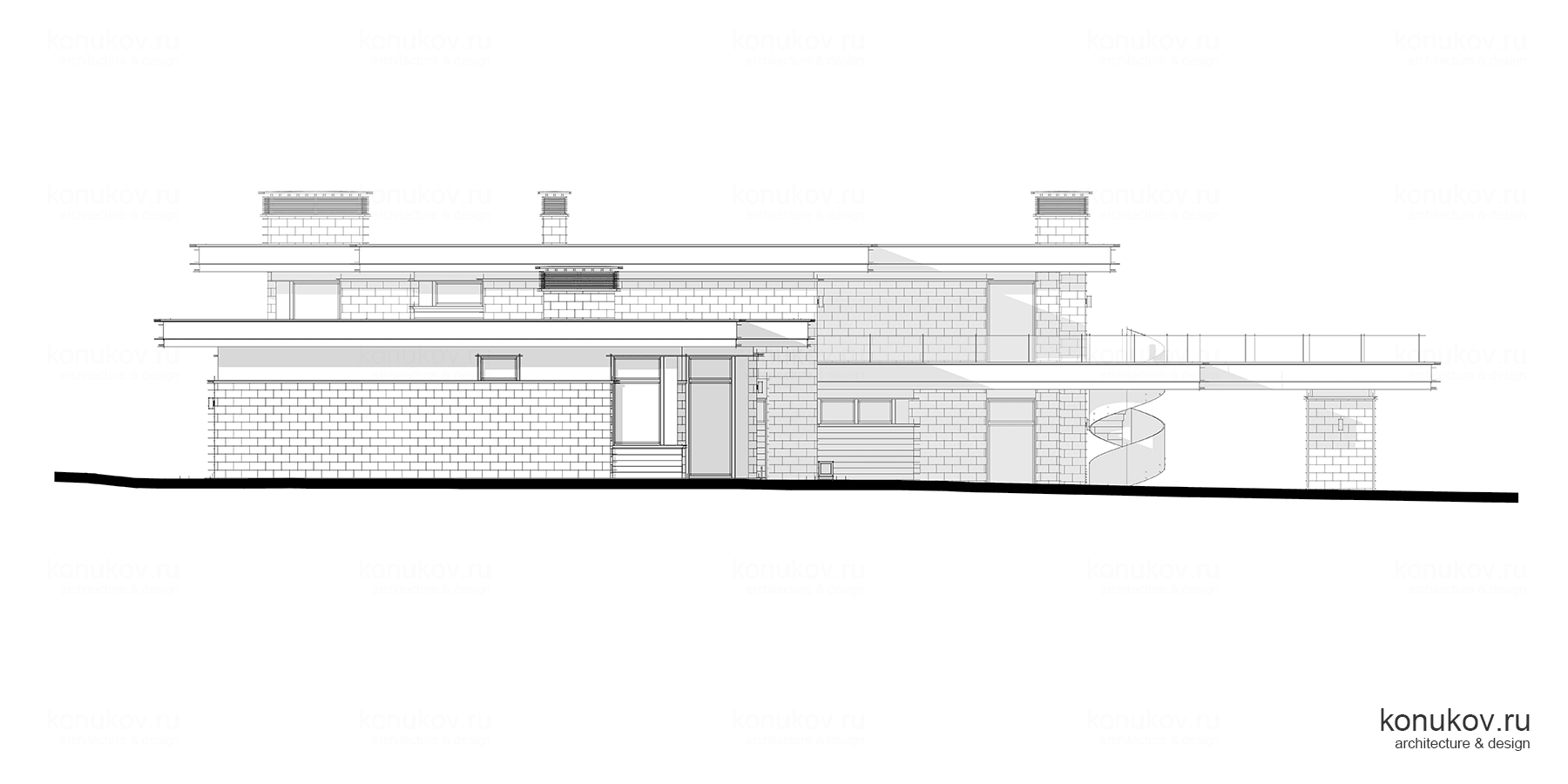

Фасад 4

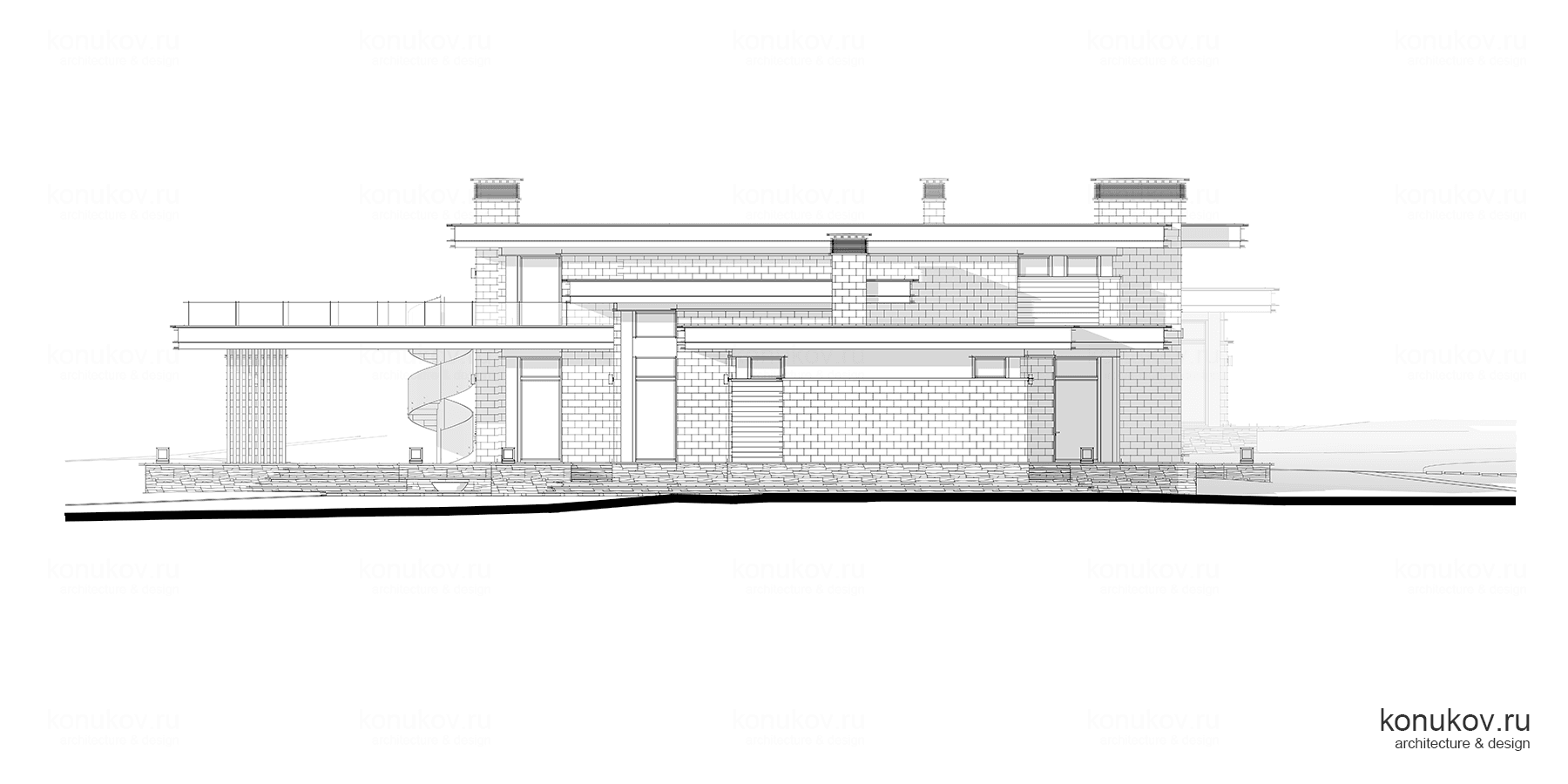

Фасад 2
